ABR

Vinkelbeslag med ribbeforsterkning

ABR vinkelbeslag brukes til skjøter i bærende trekonstruksjoner.
Beslagene er utstyrt med en kraftig ribbeforsterkning.

CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
Indoor
Electrogalvanized steel Z275

Produktinformasjon

Egenskaper

Materiale

  • Stålkvalitet:

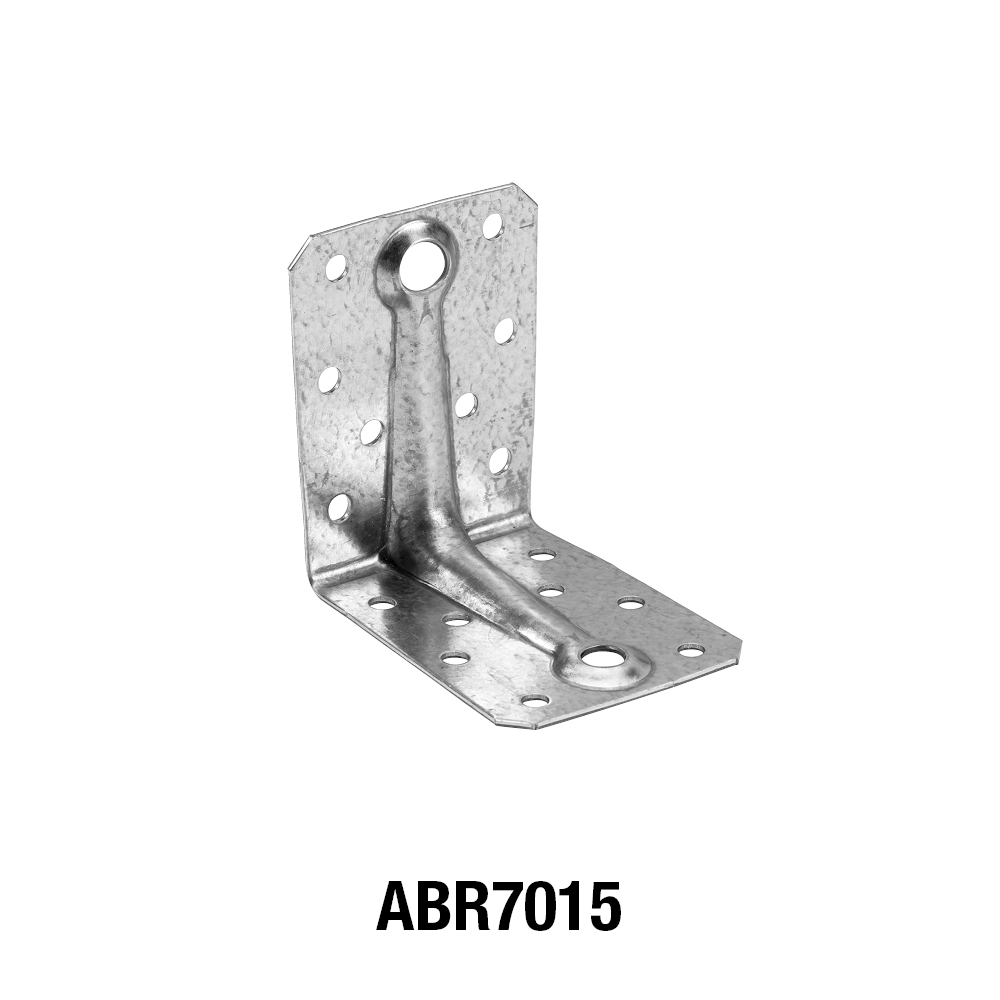

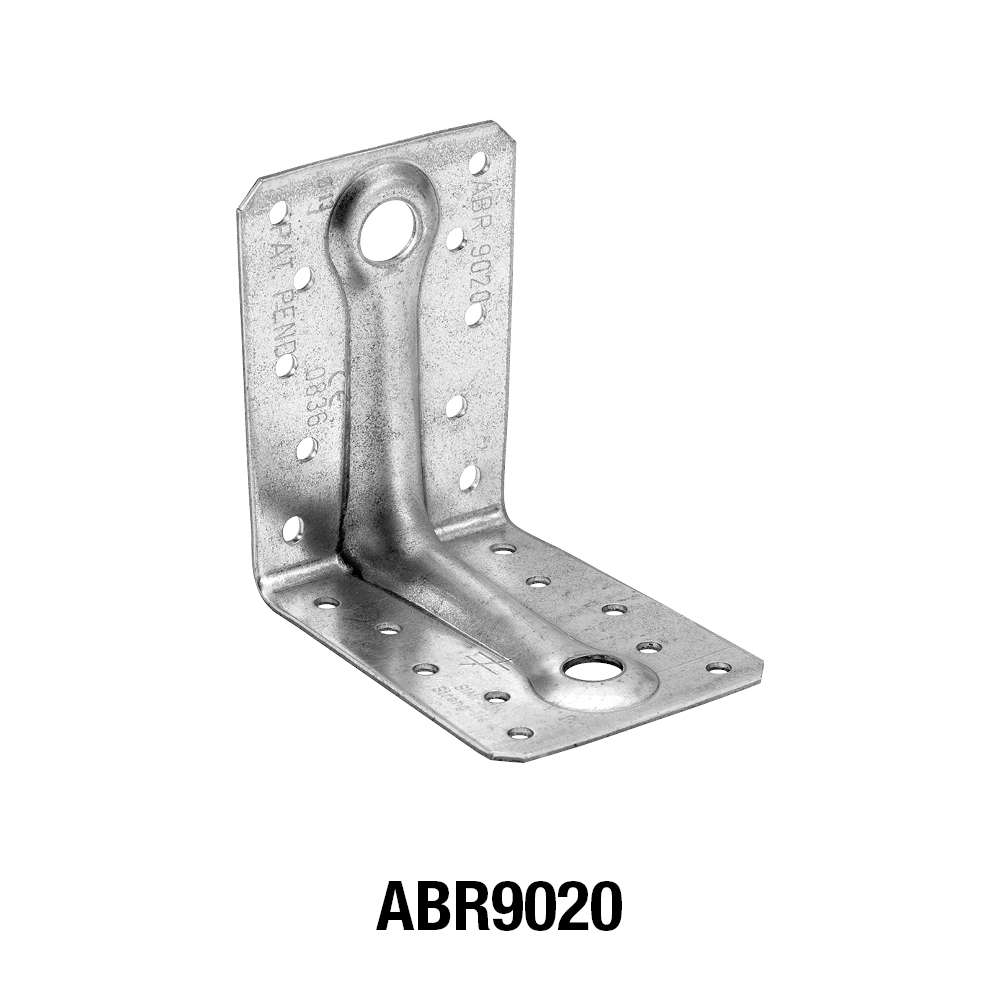

    ABR9020: S250GD + Z275 i henhold til EN 10346

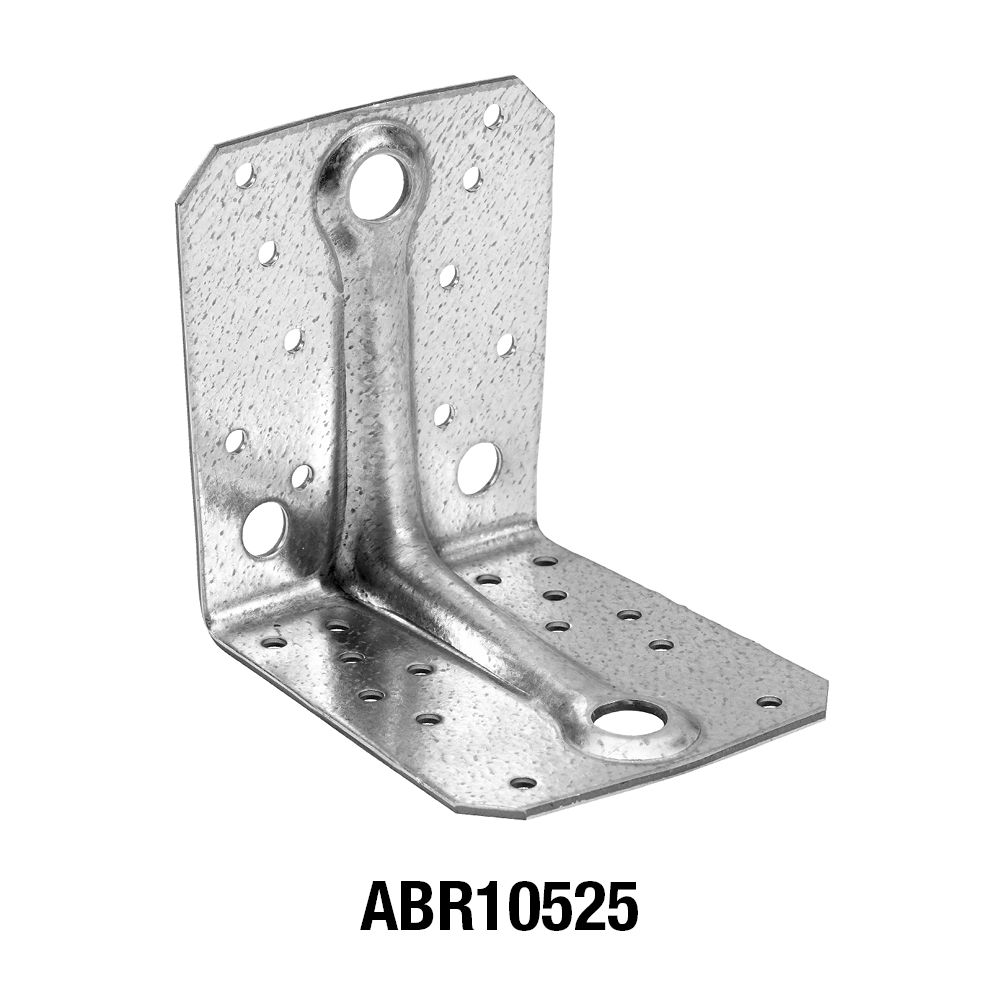

    ABR7015/10525: S350GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider - svarende til en sinklagstykkelse på ca. 20 μm
  • Finnes også i en rustfri utgave: ABR7015S, ABR9020S og ABR10525S

Fordeler

  • Meget kraftige vinkelbeslag til bærende konstruksjoner
  • Høy lastbæreevne
  • Kraftige ribbeforsterkninger gir ekstra holdbarhet

Applikasjoner

Skjøter

  • Tre-tre skjøt
  • Tre-stål skjøt

Bruksområder

  • Brukes ved tre-tre skjøter
  • Brukes ved tre-stål skjøter

Tekniske data

Dimensjoner

Dimensjoner

Art. nr. NOBB nr. Dimensjoner [mm] Huller flik A Huller flik B Box Quantity
A B C t Ø5 Ø7 Ø11 Ø14 Ø5 Ø9 Ø13 Ø14
ABR7015455542337070551.581--81--50
ABR902041327099888865210-1-10-1-50
ABR1052545540683105105902.510-2114--150

ABR10525-R: NOBB nr: 48778834, antall pr pk: 25 stk

Kombinert last:



Karakteristisk bæreevne - Tre-Tresamling - Full utspikring - 2 beslag

Art. nr. Karakteristisk bæreevne - Bjelke-bjelkesamling - Full utspikring - 2 vinkelbeslag
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k R2.k = R3.k R4.k = R5.k*
Antall Antall CNA4.0x35 CNA4.0x40 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40 CNA4.0x60 CSA5.0x40 CNA4.0x35 CNA4.0x40
ABR7015685.26.1--6.67.3--4,2 / kmod^0,34,8 / kmod^0,3
ABR90208109.710.814.914.69.410.31312.34,6 / kmod^0,74,9 / kmod^0,7
ABR10525101412.717.229.4-10.812.119.7-10,6 / kmod^0,2-

* b = 75 mm og e = 130 mm

Hvis åsen er hindret i å rotere, vil bæreevnene R1,k og R2/3,k i en skjøt med bare ett vinkelbeslag være halvparten av bæreevnen. Hvis åsen kan rotere, se ETA’en på strongtie.no Hvis åsen er hindret i å rotere, vil bæreevnene R1,k og R2/3,k i en skjøt med bare ett vinkelbeslag være halvparten av bæreevnen. Hvis åsen kan rotere, se ETA’en på strongtie.no

Karakteristisk bæreevne - Tre-Tresamling - Delvis utspikring - 2 beslag

Art. nr. Karakteristisk bæreevne - Bjelke-bjelkesamling - Delvis utspikring - 2 vinkelbeslag
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k R2.k = R3.k
Antall Antall CNA4.0x35 CNA4.0x40 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x60
ABR9020464.95.99.85.96.58.1
ABR10525664.85.79.59.710.614.3

Hvis åsen er hindret i å rotere, vil bæreevnene R1,k og R2/3,k i en skjøt med bare ett vinkelbeslag være halvparten av bæreevnen. Hvis åsen kan rotere, se ETA’en på strongtie.no Hvis åsen er hindret i å rotere, vil bæreevnene R1,k og R2/3,k i en skjøt med bare ett vinkelbeslag være halvparten av bæreevnen. Hvis åsen kan rotere, se ETA’en på strongtie.no

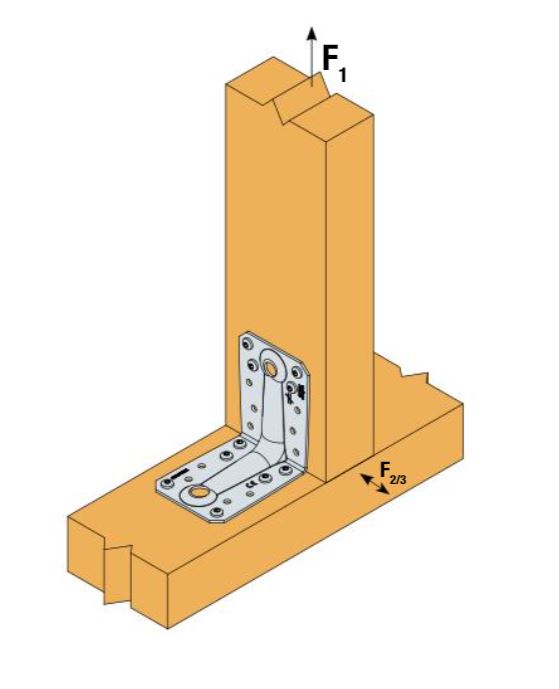

KARAKTERISTISK BÆREEVNE - SØYLE-BJELKESAMLING - DELVIS UTSPIKRING - 2 BESLAG

Art. nr. Karakteristisk bæreevne - Søyle-bjelkesamling - Delvis utspikring - 2 vinkelbeslag
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k R2.k = R3.k
Antall Antall CNA4.0x40 CNA4.0x60 CSA5.0x40 CNA4.0x40 CNA4.0x60 CSA5.0x40
ABR90204669.811.85.16.97.1
ABR10525689.414.825.510.213.914.2

Karakteristisk bæreevne - Bjelke-stålsamling - Delvis utspikring - 2 vinkelbeslag

Art. nr. Karakteristisk bæreevne - Bjelke-stålsamling - Delvis utspikring - 2 vinkelbeslag
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k
Antall Type Antall Type CNA4.0x60
ABR90208CNA4PDPA-7512.1
ABR1052510CNA4PDPA-7515.3

Montering

Montering

Innfesting

  • Til innfesting brukes CNA4,0xℓ kamspiker eller CSA5,0xℓ beslagskruer
  • Til innfesting på stål brukes PDPA-75 skudsøm samt PTP27LE skudværktøj

Technical Notes

Teknisk informasjon

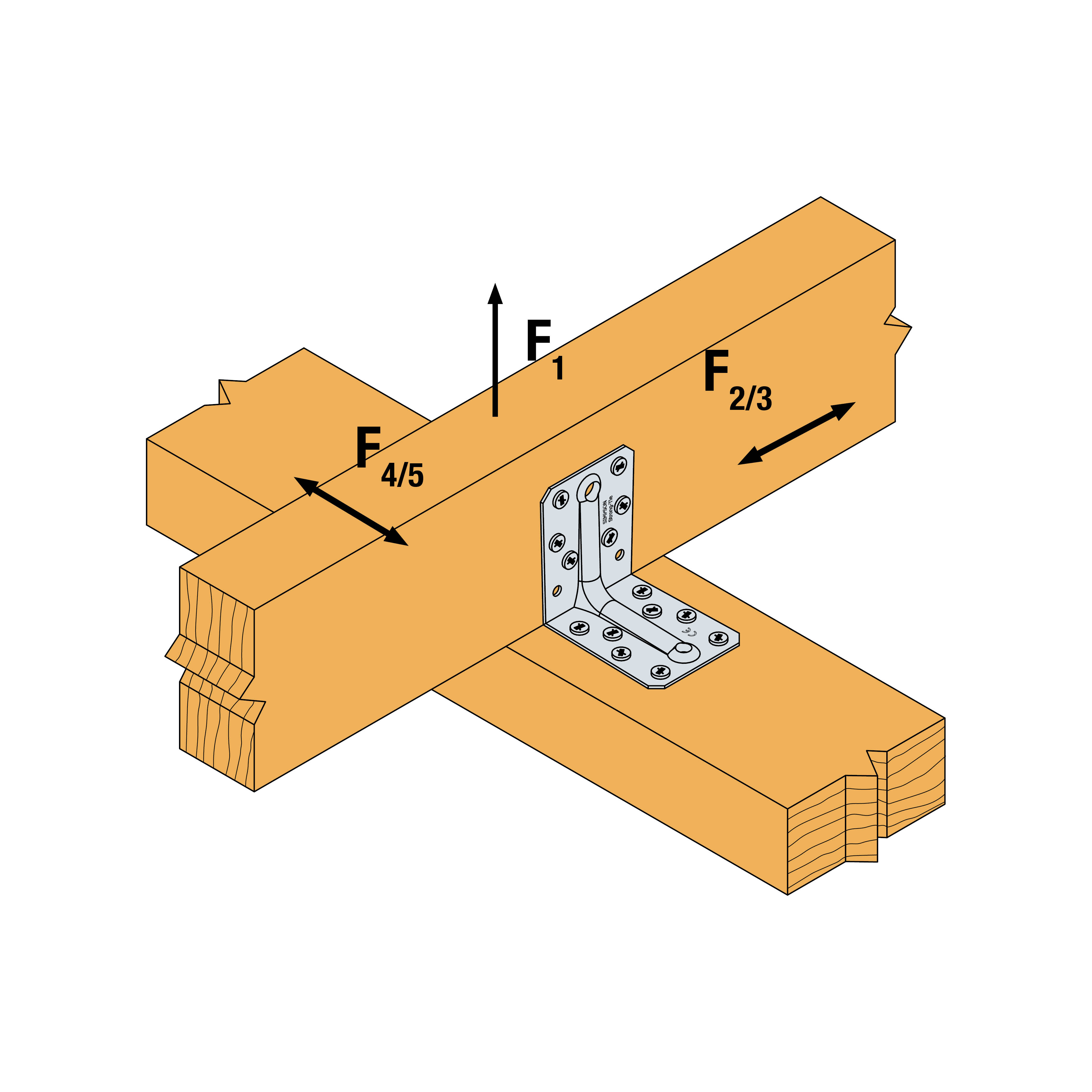

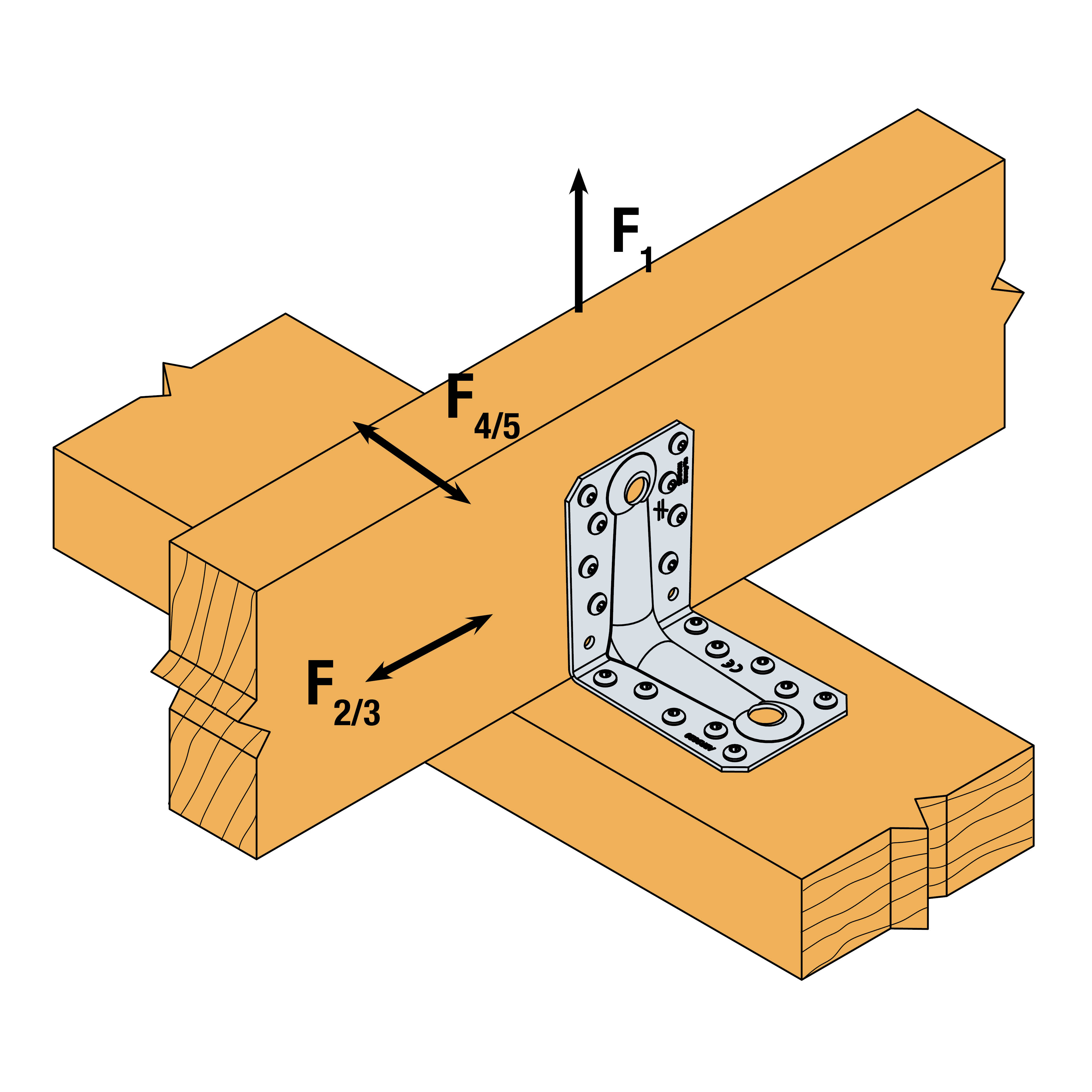

To vinkelbeslag per skjøt
Vinkelbeslagene forutsettes satt rett overfor hverandre.
F1              Løftende kraft som virker midt i åsen.
F2 og F3    Tverrgående kraft som virker i skjøten mellom åsen og bjelken i åsens retning.
F4 og F5    Tverrgående kraft som virker midt på vinkelbeslagene i bjelkens retning i høyden (e) over bjelken.


Ett vinkelbeslag per skjøt
F1             Løftende kraft som virker i vinkelbeslagets sentrale akse, men i en avstand (f) fra vinkelbeslagets vertikale flik.
                 Hvis åsen er hindret i å rotere, vil bæreevneverdien være halvparten av bæreevnen for en skjøt med to vinkelbeslag.
F2 og F3    Tverrgående kraft som virker i skjøten mellom åsen og bjelken i åsens retning.
F4             Tverrgående kraft som virker i bjelkeretningen midt på vinkel­beslaget. Virker inn mot vinkelbeslaget i høyden (e) over bjelken.
F5             Tverrgående kraft som virker i bjelkeretningen midt på vinkelbeslaget. Virker bort fra vinkelbeslaget i høyden (e) over bjelken.

Sertifiseringer

Ytelses Erklæring (DoP)

European Technical Assessment (ETA)

eta-06-0106.pdf (13.43 MB)
