ABR

Vinkelbeslag til montage af letfacader

Vinkelbeslag ABR170 og ABR220 brukes til skjøter i bærende trekonstruksjoner og stålløsninger, samt tre-betong skjøter. Beslaget er utstyrt med kraftige ribbeforsterkninger.

CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
Indoor
Electrogalvanized steel Z275

Produktinformasjon

Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en sinklagstykkelse på ca. 20 μm

Fordeler

Tre-tre skjøt:

  • Ideell ved montering av ny etterisolering
  • Beslagets lengde gir mulighet for isolering i henhold til kravene i byggforskriftene
  • Kan brukes både til tre- og stålløsninger
  • Enkel å montere
  • CE-godkjent til alle typer treskjøter
  • Godkjent i Europa, ETA-06/0106
  • Kan oppta store krefter

Tre-betong skjøt:

  • Ideell ved montering av ny etterisolering
  • Beslagets lengde gir mulighet for isolering i henhold til kravene i byggforskriftene
  • CE-godkjent til montering på betong
  • Godkjent i Europa, ETA 06/0106
  • Bæreevneverdier i tre kraftretninger

Applikasjoner

Skjøter

  • Tre-tre skjøt
  • Tre-betong skjøt

Bruksområder

  • Kan brukes både til tre- og stålløsninger
  • Påhengt fasader
  • Ved etasjeskille

Tekniske data

Dimensjoner

Dimensjoner

Art. nr. NOBB nr. Mål [mm] Huller flik A Flik B Box Quantity
A B C t Ø5 Ø12 Ø5 Ø12
ABR17046163812170409522029225
ABR22051165872220409522429225

Karakteristisk bæreevne - Bjelke-bjelkesamling

Art. nr. Karakteristisk bæreevne - Tre-Tresamling - Full utspikring
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k R2/3.k R4/5.k
Antall Antall CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
ABR1701497.4min (12,3 ; 11,3/ kmod^0,35)16.421.19.6/kmod^0.29.6/kmod^0.2
ABR2201497.4min (12,3 ; 11,3/ kmod^0,35)16.421.19.6/kmod^0.29.6/kmod^0.2

**Ved kombinert last velges størst utspikring
***R4/5 er bestemt for bjelkebredde b > 60 mm og eksentrisitet e < 90 mm. For andre verdier av b og e, se ETA.
****R4/5 er bestemt for bjelkebredde b > 60 mm og eksentrisitet e < 150 mm. For andre verdier av b og e, se ETA.

Karakteristisk bæreevne - Bjelke-betongsamling

Art. nr. Karakteristisk bæreevne - Bjelke-betongsamling
Utspikring Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
Flik A Flik B R1.k R2/3.k R4/5.k
Antall Type Antall Type CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
ABR17014CNA2Ø10min. (33.0 ; 25.2/kmod)25.2/kmod19.7min. (25.4 ; 24.6/kmod)min (9.15 + 80/e*kmod ; 6.3*b / e*kmod)min (9.15 + 80/e*kmod ; 6.3*b / e*kmod)
ABR22014CNA2Ø10min. (33.0 ; 25.2/kmod)25.2/kmod19.7min. (25.4 ; 24.6/kmod)min (9.15 + 80/e*kmod ; 6.3*b / e*kmod)min (9.15 + 80/e*kmod ; 6.3*b / e*kmod)

* e ≥ 50 mm

Karakteristisk bæreevne - Tre til fasade

Art. nr. Karakteristisk bæreevne - Bjelke-betongsamling / Fasade
Utspikring Karakteristisk bæreevne - Bjelke-Facadesamling - Full utspikring - 1 vinkelbeslag [kN]
Flik A Flik B R1,k R2/3,k R6.k
Antall Type Antall Type CNA 4,0x35 CNA 4,0x40 CNA 4,0x60 CNA 4,0x35 CNA 4,0x40 CNA 4,0x60 CNA 4,0x35 CNA 4,0x40 CNA 4,0x60
ABR1709CNA2M1010.2min. (11,8 ; 12,1/kmod)min. (16,9 ; 12,1/kmod)3.53.84.9min. (14,9; 11,0/kmod)min. (16,5; 11,0/kmod)min. (21,1; 11,0/kmod)
ABR2209CNA2M10min. (14,3 ; 12,1/kmod)min. (15,9 ; 12,1/kmod)min. (20,6 ; 12,1/kmod)2.72.93.7min. (14,9; 9,0/kmod)min. (16,5; 9,0/kmod)min. (21,1; 9,0/kmod)

The capacities are given for one ABR, in the case, that in total more ABR are placed alternate opposite on the beam.

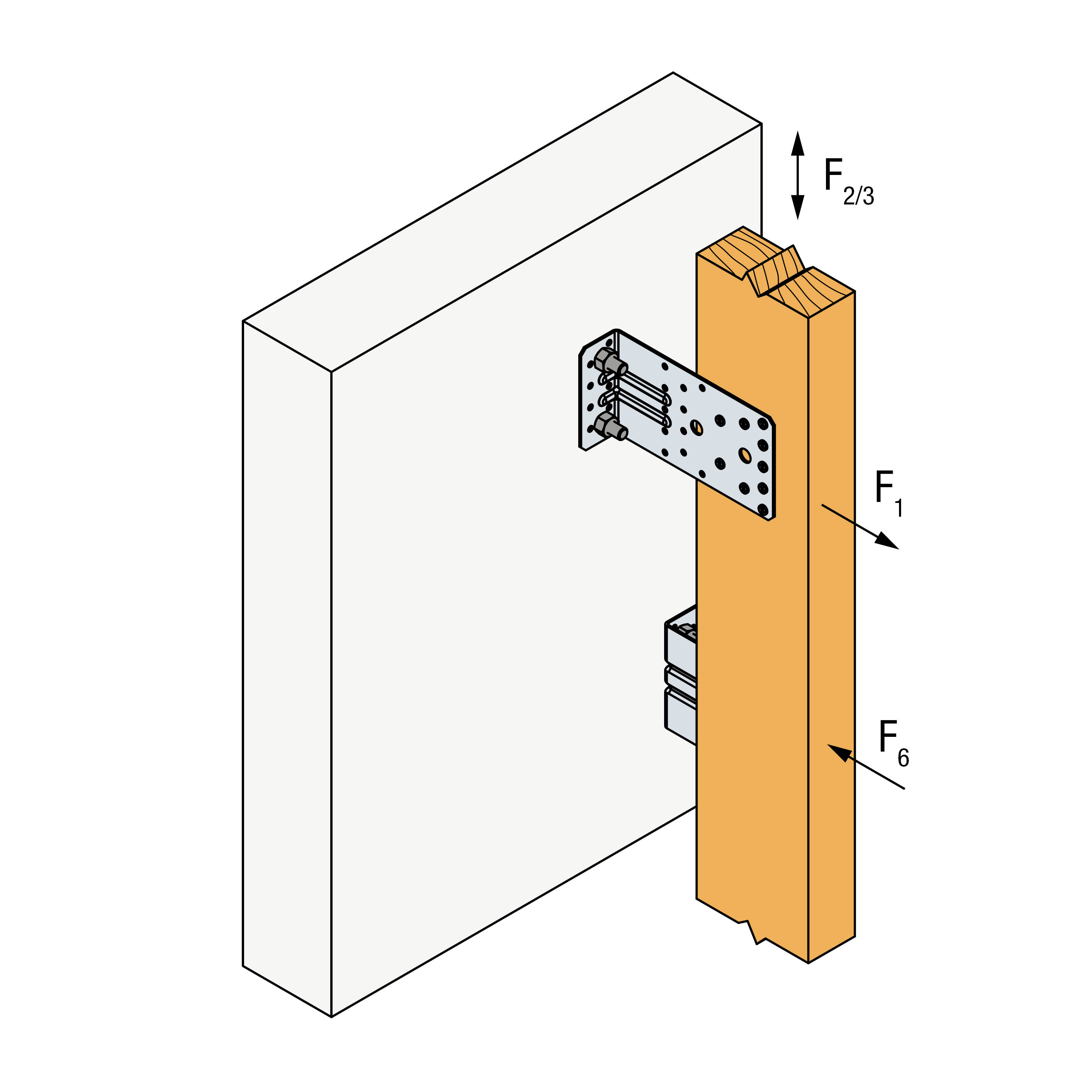

It's given the option to fix the ABR with only one bolt (the upper one) for only the load in direction F1 and F6, the capacity for F1 is in this case the half.

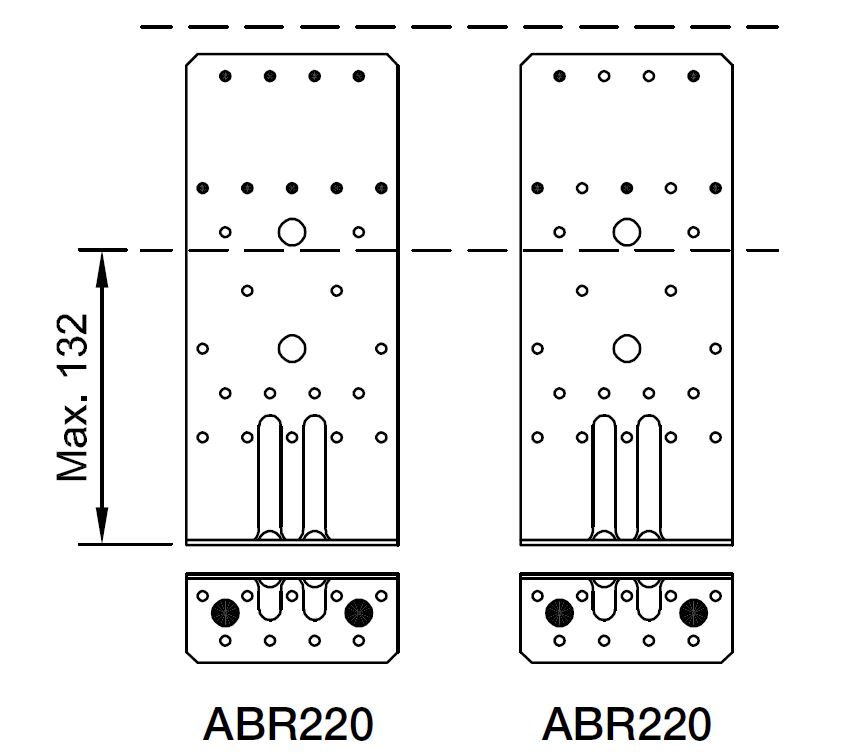

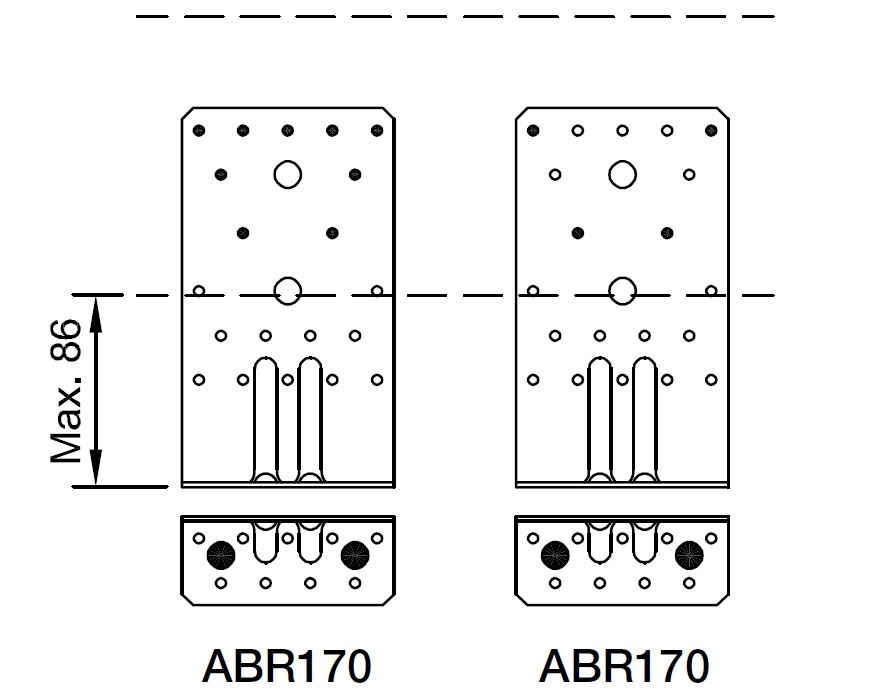

The distance of the beam to the support shall be less than 132 mm for ABR220, and less than 86 mm for ABR170.

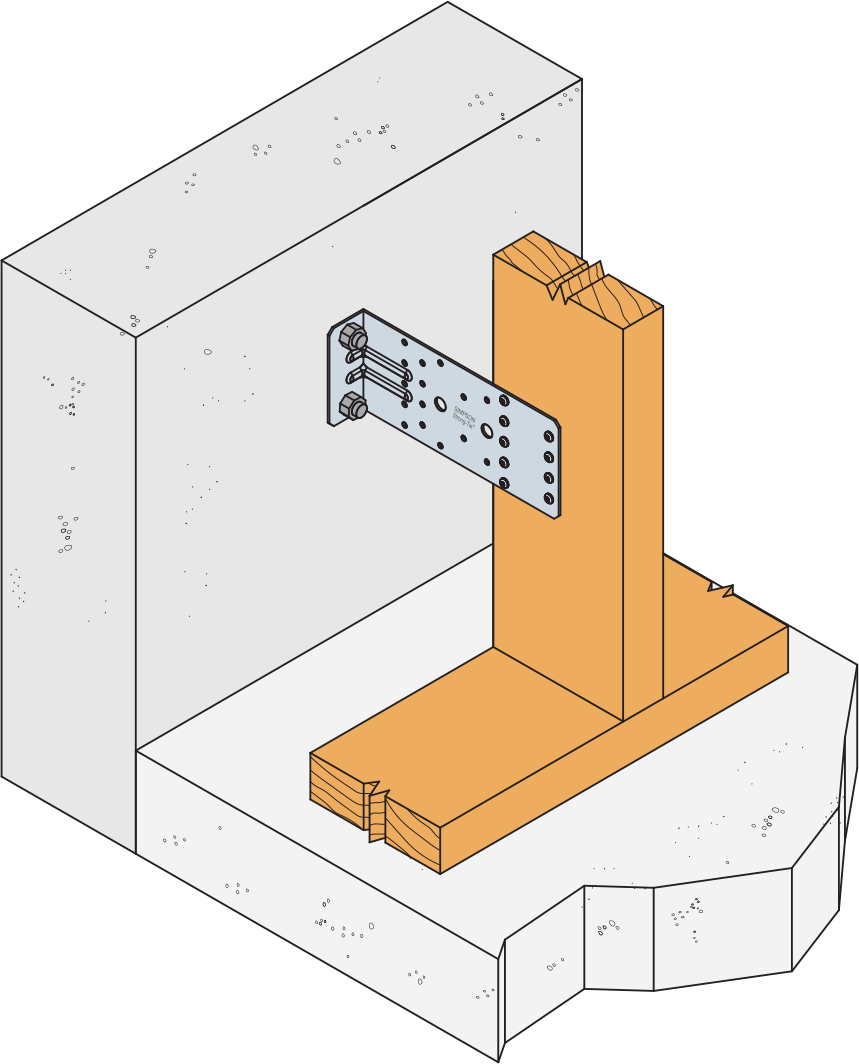

Montering

Montering

Innfesting

  • Tre-tre skjøt:
    brukes CNA4,0xℓ kamspiker eller CSA5,0xℓ beslagskruer

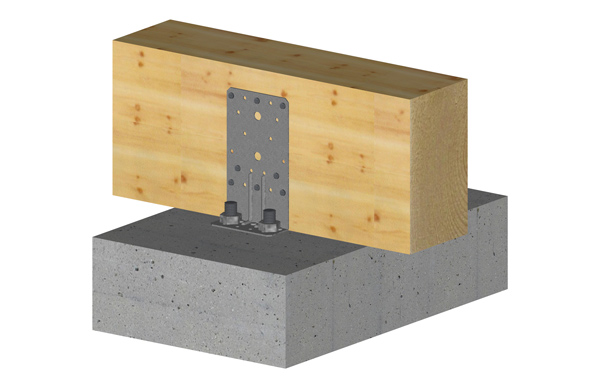

  • Tre-betong skjøt:
    brukes bolter

Technical Notes

Teknisk informasjon

To vinkelbeslag per skjøt
Vinkelbeslagene forutsettes satt rett overfor hverandre.
F1              Løftende kraft som virker midt i åsen.
F2 og F3    Tverrgående kraft som virker i skjøten mellom åsen og bjelken i åsens retning.
F4 og F5    Tverrgående kraft som virker midt på vinkelbeslagene i bjelkens retning i høyden (e) over bjelken.


Ett vinkelbeslag per skjøt
F1             Løftende kraft som virker i vinkelbeslagets sentrale akse, men i en avstand (f) fra vinkelbeslagets vertikale flik.
                 Hvis åsen er hindret i å rotere, vil bæreevneverdien være halvparten av bæreevnen for en skjøt med to vinkelbeslag.
F2 og F3    Tverrgående kraft som virker i skjøten mellom åsen og bjelken i åsens retning.
F4             Tverrgående kraft som virker i bjelkeretningen midt på vinkel­beslaget. Virker inn mot vinkelbeslaget i høyden (e) over bjelken.
F5             Tverrgående kraft som virker i bjelkeretningen midt på vinkelbeslaget. Virker bort fra vinkelbeslaget i høyden (e) over bjelken.

Sertifiseringer

Ytelses Erklæring (DoP)

European Technical Assessment (ETA)

eta-06-0106.pdf (13.43 MB)
