ABAI

Lydabsorberende vinkelbeslag til CLT

ABAI105 er et nyutviklet bygningsbeslag som gir muligheten for en statisk bærende kobling mellom CLT gulv-, vegg- og loftselementer, som er lydisolert med et 12 mm lag av Sylodyn®.

CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
Indoor
Electrogalvanized steel Z275

Produktinformasjon

Bilder

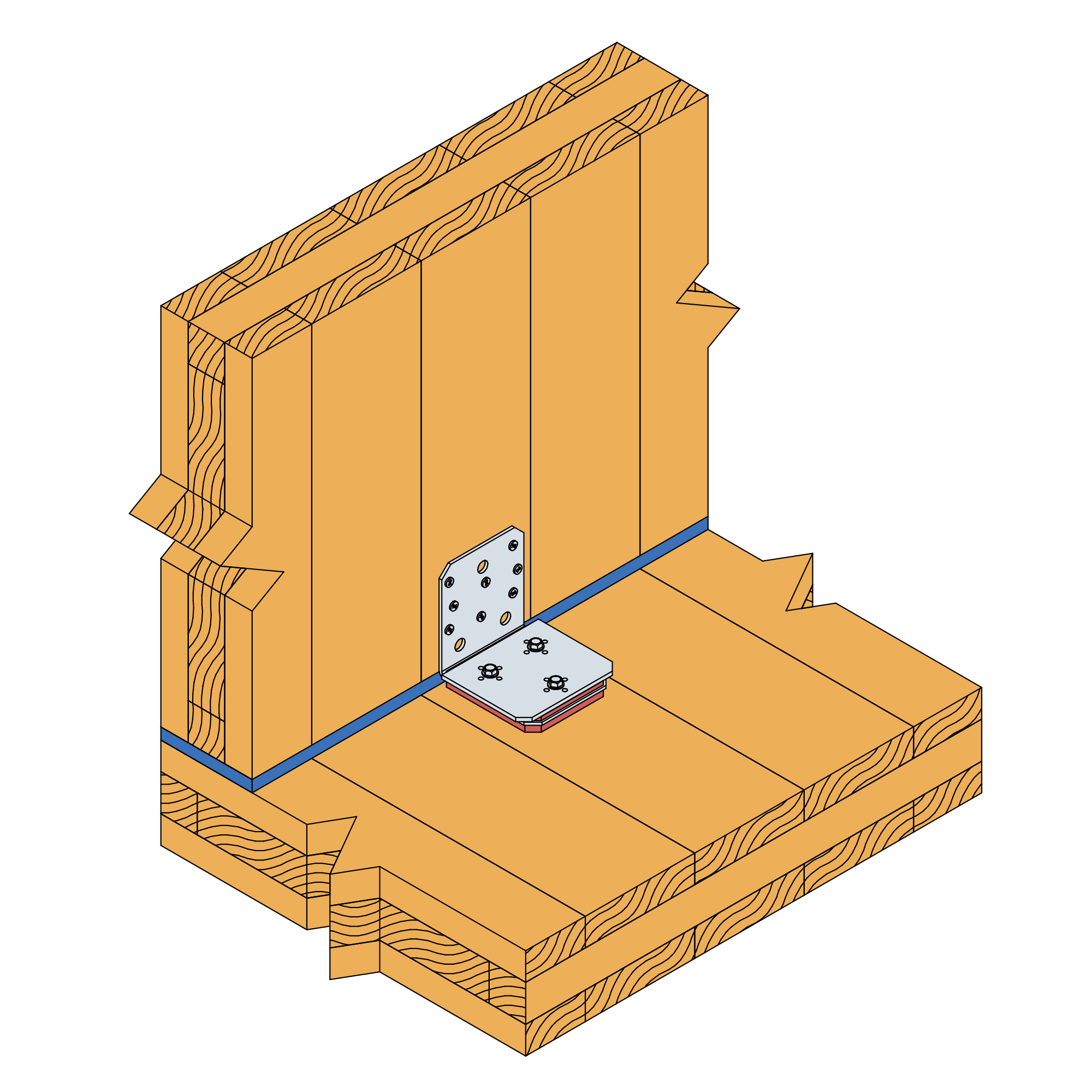

ABAI installasjon med SDS skruer

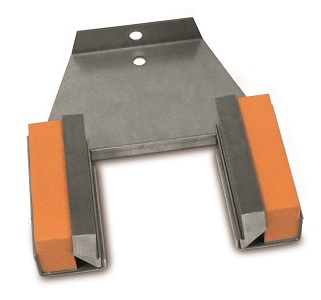

ABAI installasjon med MOABAI monteringsmal.
Installasjon

Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider – som gir en sinklagstykkelse på ca. 20 μm
  • Isolering:
    Sylodyn®: Polyurethane Syloer SR220

Fordeler

  • Lydabsorberende

Applikasjoner

Skjøter

  • CLT-konstruktioner

Bruksområder

  • Statisk bærende kobling mellom CLT gulv-, vegg- og loftselementer, som er lydisolert med et 12 mm lag av SIT

Tekniske data

Dimensjoner

Dimensjoner

Art. nr. NOBB nr. Dimensjoner [mm] Huller flik A Huller flik B
A B C D E t Ø5 Ø11 Ø7
ABAI1054690085511310390106183833

* SDS25600MB treskruer

Karakteristisk bæreevne for en ABAI105 mellom CLT vegg- og CLT gulvelement med 12 mm Sylodyn® mellomlegg

Art. nr. Karakteristisk bæreevne - Tre-Tresamling - Full utspikring
Utspikring Karakteristisk bæreevne - 1 vinkelbeslag pr. samling [kN] Slip modulus Kser  for lastretning [kN/mm]
Flik A Flik B R1.k R2/3.k R4.k R5.k R1.k R2/3.k R4.k R5.k
Antall type Antall type
ABAI1058CNA4,0x603SDS256002,0/kmod2,0/kmod3,3/kmod2,3/kmod0.80.681.160.8

Festing mot bunnplaten skal gjøres med spesielle skruer fra Simpson Strong-Tie® SDS25600 (6,35x152 mm). For å få en godkjent montering må man bruke en MOABAI monteringsmal.

Installasjon

Installasjon

Monteringsveiledning

  • Festing mot bunnplaten skal gjøres med spesielle skruer fra Simpson Strong-Tie® SDS25600 (6,35x152 mm). For å få en godkjent montering må man bruke en MOABAI monteringsmal

CAD bibliotek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
