ESCRFT

Sylinderhode skrue med full gjeng

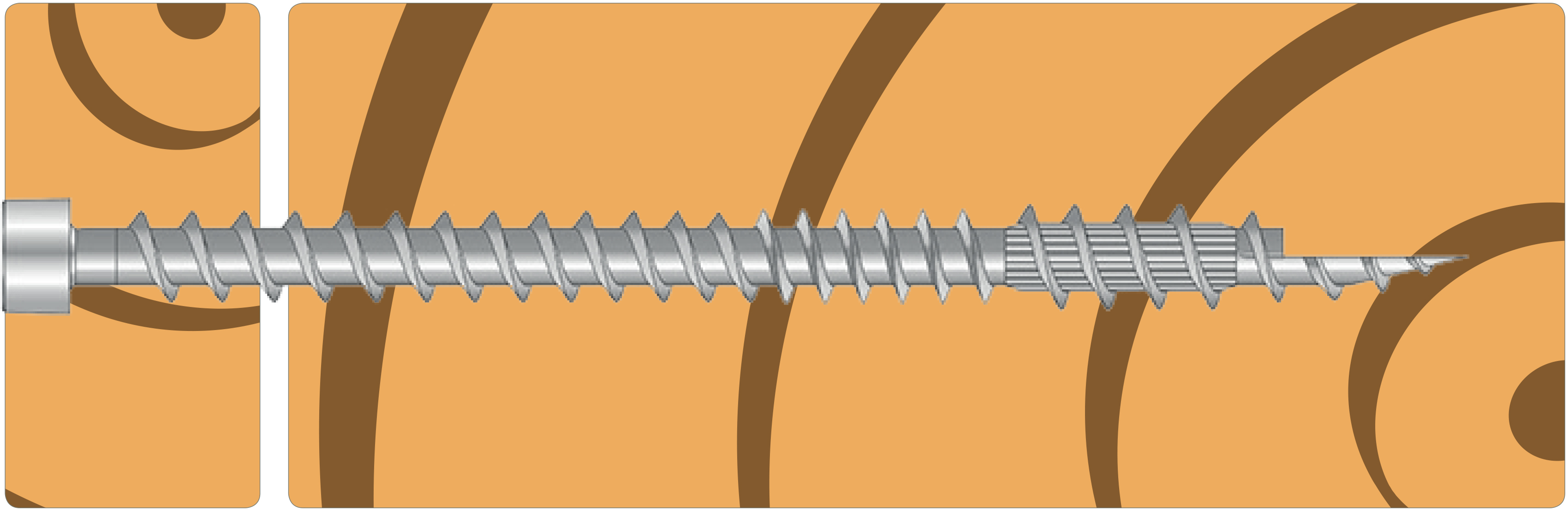

ESCRFT is a full threaded screws with a cylinder head, suitable for hidden timber to timber assembly. It can also be used for timber reinforcement.

CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
Yellow electro-galvanized steel
Indoor
EPD
Fastener Designer

Produktinformasjon

Bilder

Egenskaper

Material

  • Herdet karbonstål
  • Elektrogalvanisert blå passivert

Advantages

  • Sylinderhode: ideell for diskret tre/tre-montering med hodet i flukt med overflaten eller senket inn i treverket
  • Full asymmetrisk gjenger for maksimal uttrekkingskapasitet, tillater kompresjonsbelastning
  • Halvt kuttpunkt: reduserer splitteffekten og tillater mindre minimumsavstander og kantavstander. Ingen forboring nødvendig, enklere montering når skjev
  • Torx-drevet: reduserer slitasje på boret

Applikasjoner

Suitable on

  • Massivt treverk, limtre, CLT, trebaserte paneler

When to use

  • Montering av treverk til treverk
  • Tømmerforsterkning (mot tverrgående strekk eller trykk)
  • Krysset par skruer for optimal kapasitet

Tekniske data

Dimensjoner

Dimensjoner

Art. nr. DB nr. NOBB nr. Dimensjoner [mm] Bit Qty/box Vekt [kg]
d l dh d1 lg
ESCRFT10.0X450--1045013.46.3426T-50250.15
ESCRFT10.0X500--50013.46.3476T-50250.065
ESCRFT10.0X600--60013.46.3576T-50250.076
ESCRFT10.0X800--80013.46.3776T-50150.007
ESCRFT10.0X1000--100013.46.3976T-50150.007

Produktkarakteristiske egenskaber

Art. nr. Characteristic Yield Moment – My,k [Nm] Karakteristisk uttrekks parameter - fax,k,90° [N/mm²] Karakteristisk trekkstyrke - ftens,k [kN] Karakteristisk hovdegjennomtrekningsparameter - fhead,k [Nm]
ESCRFT1036.712.54055

Montering

Montering

Avstand og kantavstand – Skruer med skjærbelastning

Art. nr. Minste kantavstand og avstand for skjærbelastede skruer [mm]
Vinkel mellom last og korn = 0° Vinkel mellom belastning og korn = 90°
a1.0 a2.0 a3.t.0 a3.c.0 a4.t.0 a4.c.0 a1.90 a2.90 a3.t.90 a3.c.90 a4.t.90 a4.c.90
ESCRFT10504080403030404080704030

a1 and a2 can be multiplied by 0.85 for panel/timber assembly, and by 0.7 for steel/timber assembly.

Avstand og kantavstand – Aksialt belastede skruer

Art. nr. Minste kantavstand og avstand for aksialt belastede skruer [mm]
a1 a2 a3.c a4.c
ESCRFT1050505040

Abacus

Treverk til treverk karakteristiske kapasiteter

Art. nr. Produktkarakteristiske egenskaper – Tre til tre C24
Aksial motstand Skjærfasthet parallelt med fiberretningen avhengig av t1 [Rv.0.k] [kN] Sjærfasthet vinkelrett på fiberretningen avhengig av t1 [Rv.90.k] [kN]
t1 [mm] Rax.k [kN] 35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] ≥100 [mm] 35 [mm] 40 [mm] 45 [mm] 60 [mm] 75 [mm] 80 [mm] ≥100 [mm]
ESCRFT10.0X45022524.25-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18
ESCRFT10.0X50025027.38-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18
ESCRFT10.0X60030033.63-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18
ESCRFT10.0X80040040-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18
ESCRFT10.0X100050040-9.19.7710.0110.0110.0110.01-6.597.028.188.188.188.18

These capacities are valid for:

  • Timber element under the head with thickness ≤ t1 disclosed in adjacent column
  • Screw axis between 45° and 90° from timber grain for ESCR(XXX), and 90° from timber grain for all other screws.

For tightening screws (partially threaded), t1 dimension is the maximum thickness of the under-head timber member for which the thread is fully in the pointside timber member, for an optimum installation and tightening.

The shear capacities are given for several timber thicknesses t1 of the under-head member under the following configurations:

  • Load axis at 0° from both timber grains Rv.0°.k
  • Load axis at 90° from both timber grains Rv.90°.k

These capacities are valid for C24 timber grades or higher
The pre-drilled hypothesis for capacity and distances calculation is fulfilled.
For partial threaded screws, capacities are only given for configurations where the thread is less than 5mm in under-head timber member, in order to achieve optimum installation and tightening.
Clause (2) in 8.3.1.2 from EN1995-1-1:2004+A2:2014 about embedment length is ignored in these calculations.

Treverk til treverk – Krysspar skruer

Art. nr. Krysset par skruer – karakteristiske kapasiteter
Header Joist Installasjonsavstand Karakteristiske kapasiteter (uttrekking/knekking) Rv.pair = min(Rw.k.pair ; Rbuck.k.pair) [kN]
hj min [mm] 1 par 2 par m [mm] mi [mm] 1 pair 2 pairs
bj min [mm] bj min 2 [mm] Rw.k.par [kN] Rbuck.k.par [kN] Rw.k.pair [kN] Rbuck.k.pair [kN]
ESCRFT10.0X45017033110515516416934.2917.14 + 19.62 /kmod6431.99 + 36.62 /kmod
ESCRFT10.0X50018736610515518118638.7119.35 + 19.62 /kmod72.236.12 + 36.62 /kmod
ESCRFT10.0X60022343710515521722247.5523.77 + 19.62 /kmod88.744.36 + 36.62 /kmod
ESCRFT10.0X80029357810515528729256.5728.28 + 19.62 /kmod105.652.78 + 36.62 /kmod
ESCRFT10.0X100036471910515535836356.5728.28 + 19.62 /kmod105.652.78 + 36.62 /kmod

Sertifiseringer

Ytelses Erklæring (DoP)

European Technical Assessment (ETA)

eta-13-0796.pdf (4.21 MB)
