Spikerplassering
For å bevare treets fulle styrke, samt unngå svekkelser/sprekker i en samling, skal kravene om innbyrdes avstand og avstand til kant- og endetre i henhold til EN 1995-1-1, Eurocode 5 for trekonstruksjoner, overholdes.
Følgende minimumsavstander gjelder for 4 mm beslagspiker og 5 mm beslagskruer:

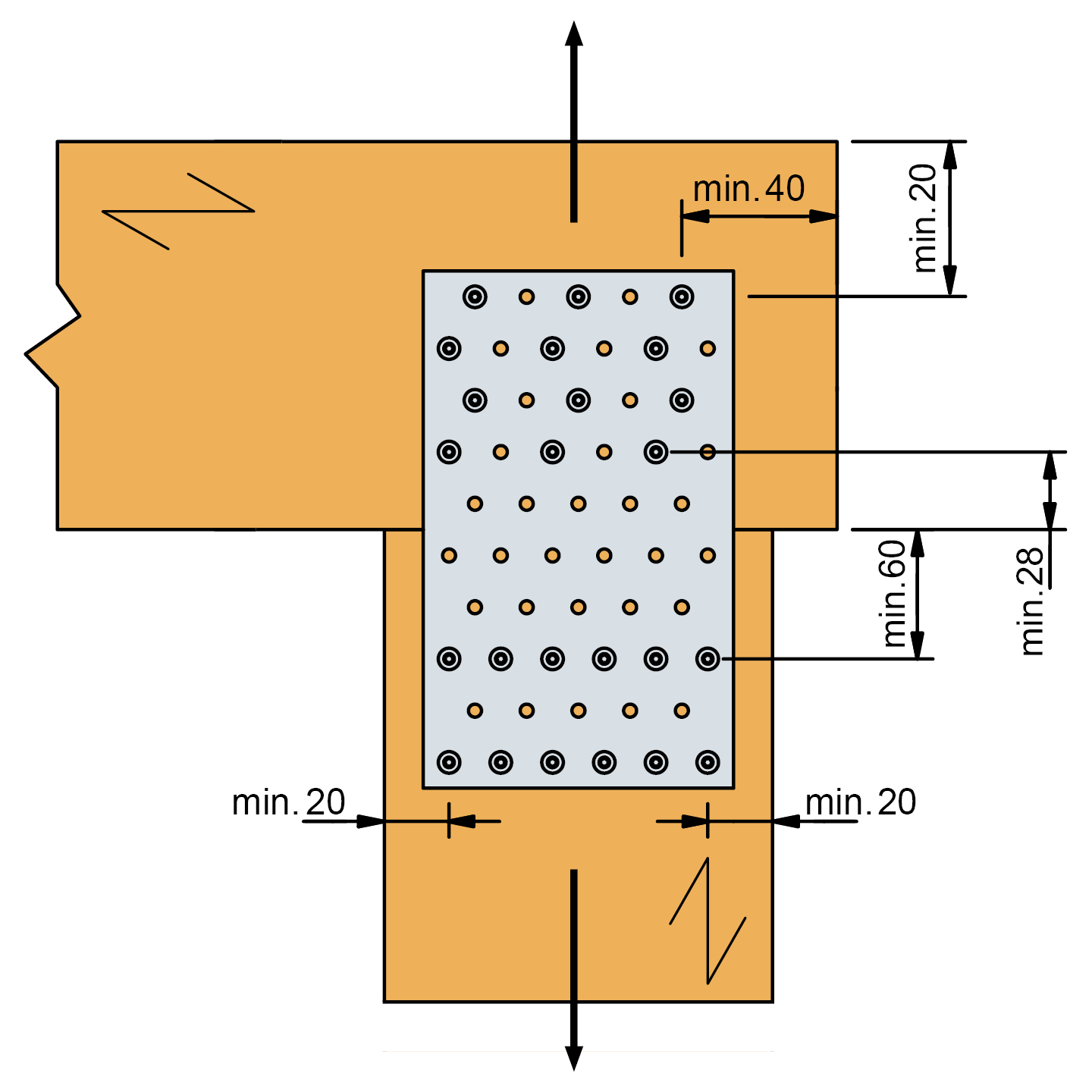

Minimum kant- og endeavstander for beslagspiker og beslagskruer i beslagsamlinger
Min. avstand til belastet endetre i fiberretningen:
15d = 15 x 4 = 60 mm
Min. avstand til ubelastet endetre i fiberretningen:
10d = 10 x 4 = 40 mm
Min. avstand til belastet kanttre vinkelrett på fiberretningen:
7d = 7 x 4 = 28 mm
Min. avstand til ubelastet kanttre vinkelrett på fiberretningen:
5d = 5 x 4 = 20 mm

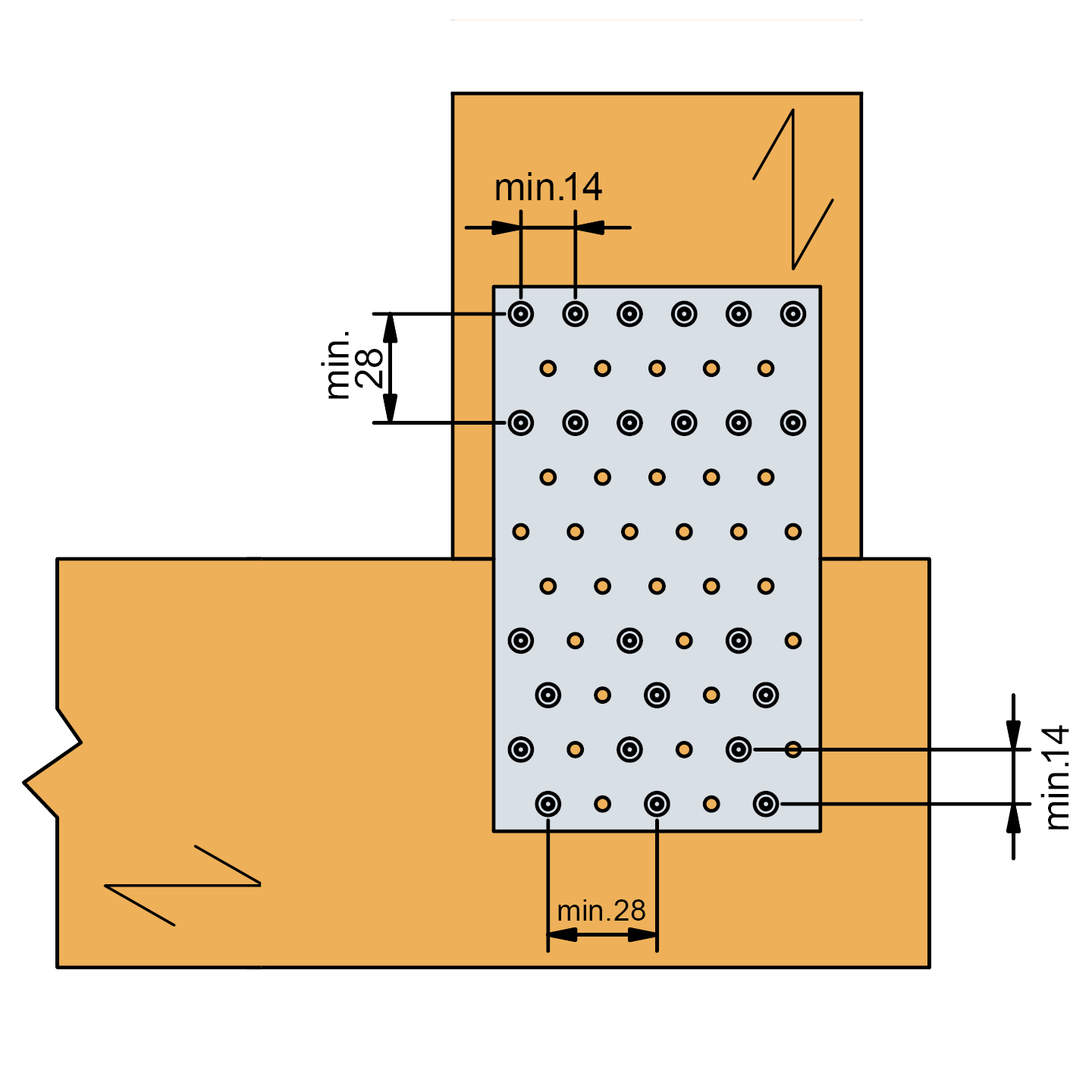

Minimum innbyrdes avstander for beslagspiker og beslagskruer i beslagsamlinger
Min. innbyrdes avstand mellom spiker i en rekke parallelt med fiberretningen:
0,7x10d = 0,7 x 10 x 4 = 28 mm
Min. innbyrdes avstand mellom rekker av spiker vinkelrett på fiberretningen:
0,7x5d = 0,7 x 5 x 4 = 14 mm
Kantavstander iht. beslagets utformning
Når du bruker en 5 mm beslagskrue eller en 4 mm beslagspiker, må det være minst følgende kantavstander:

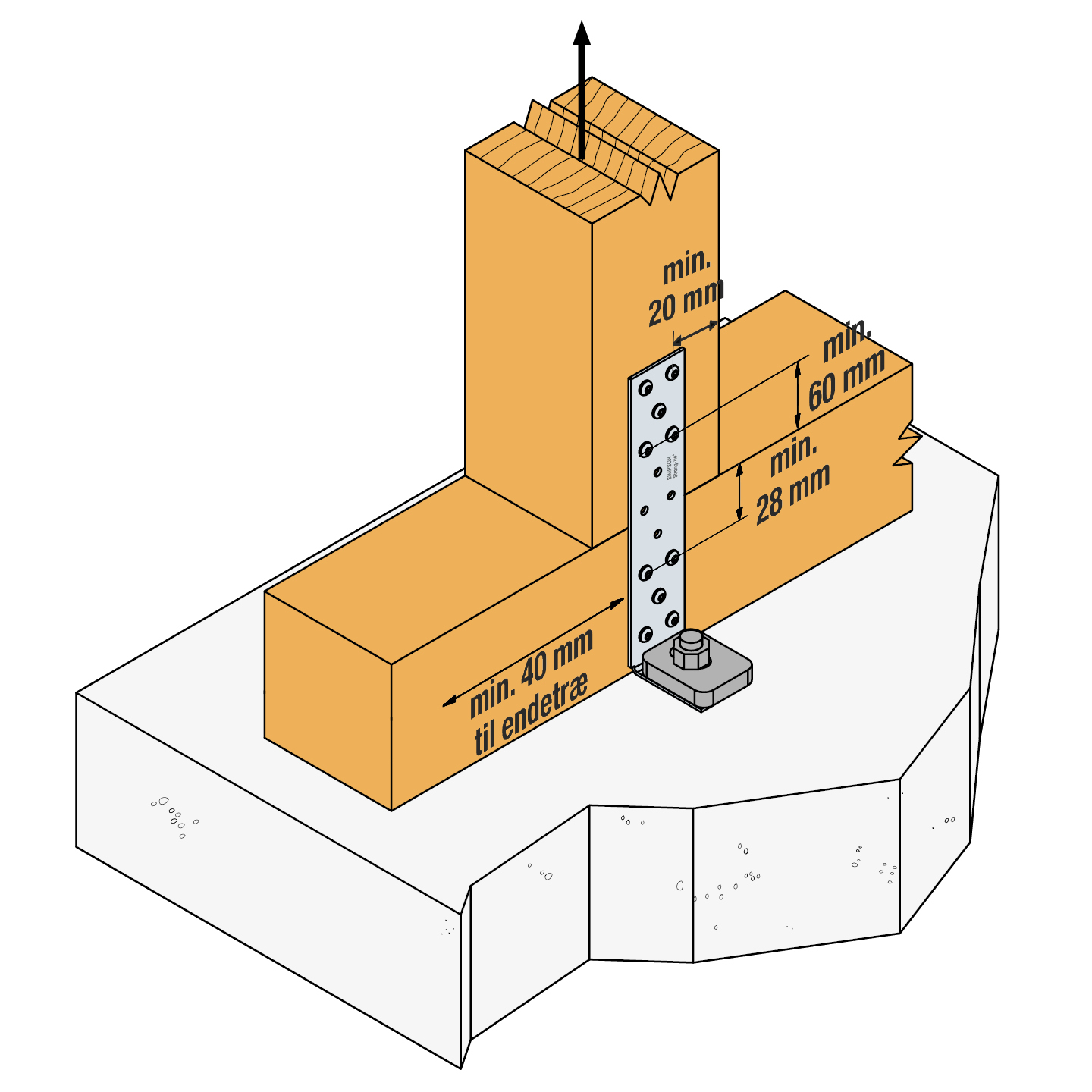

Vertikal belastning på samling

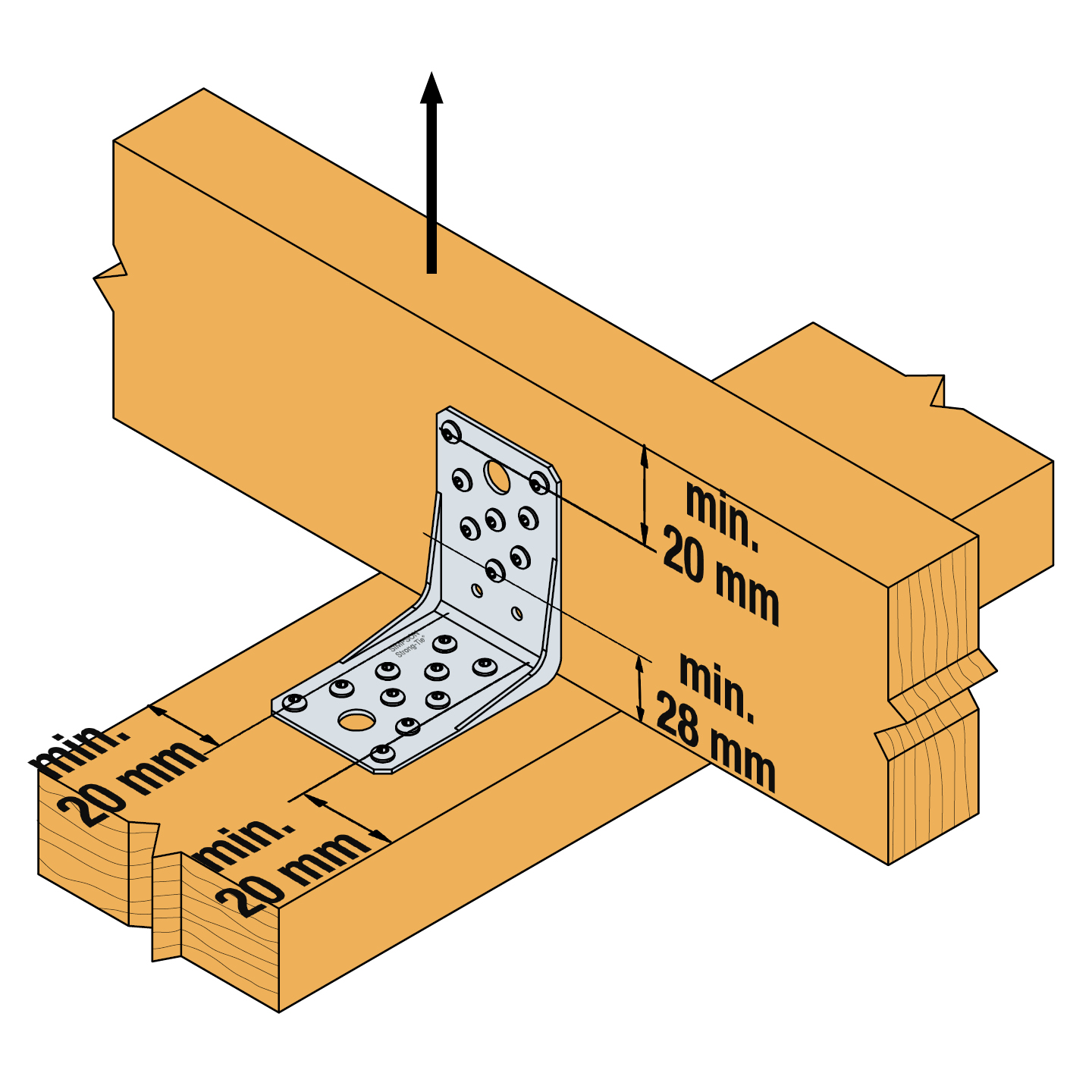

Vertikal belastning på samling

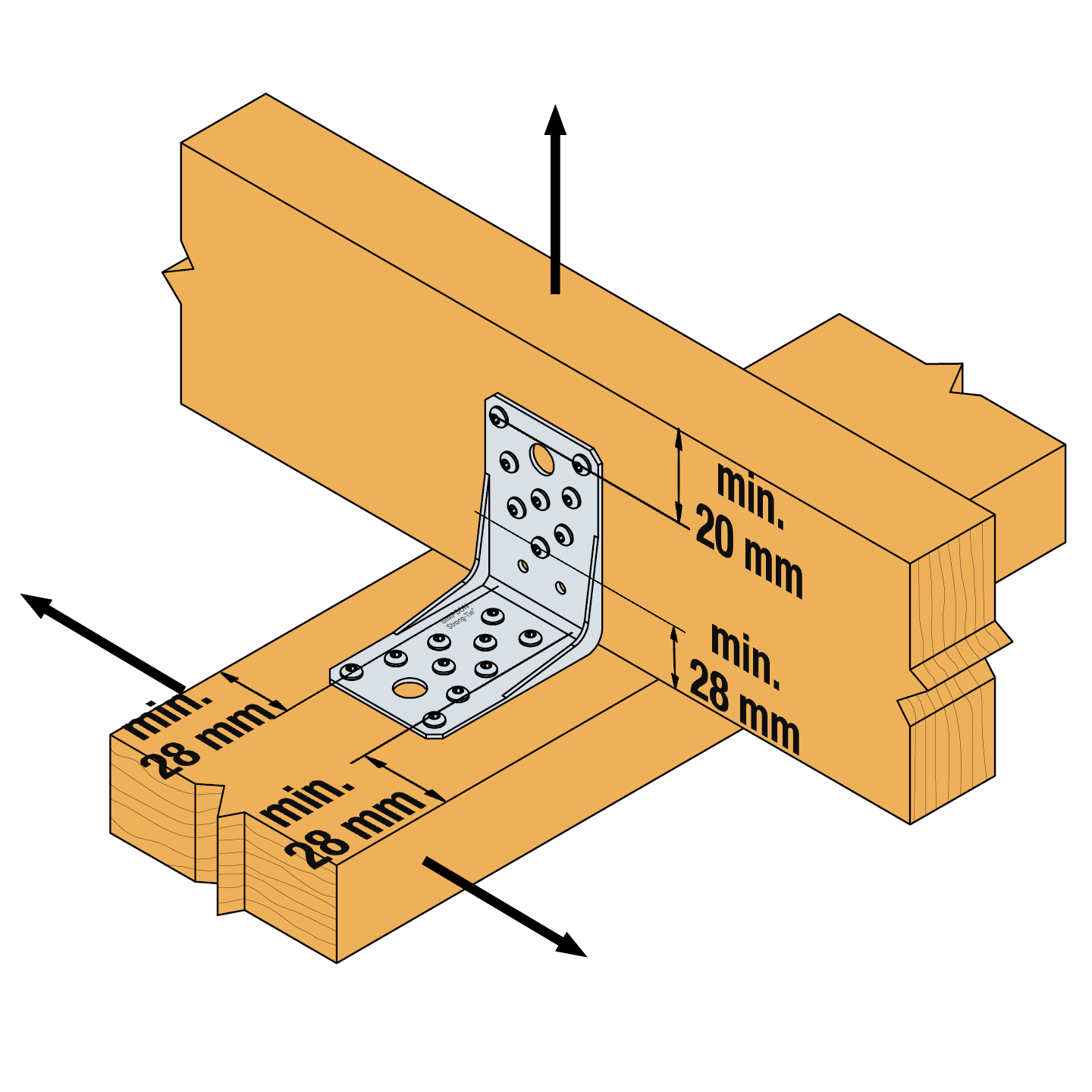

Kantavstander ved kombineret last
Når samlingen er belastet både horisontalt og vertikalt, og når du bruker en 5 mm beslagskrue eller 4 mm beslagspiker, må det være minst følgende kantavstander:
Vertikal belastning på samling.
Horisontal belastning på samling.
Skjærpåvirket samling.
Sprekker
I forbindelser der en last opptrer under en vinkel med fibrene i tredelen, kan tverrtrekksspenninger i treet gi anledning til sprekkdannelser.
Den karakteristiske bæreevnen, som er angitt i bæreevnetabellene, er bestemt uten å ta hensyn til sprekker i treet. Det skal derfor i disse tilfellene gjøres en undersøkelse i henhold til Eurocode 5, ettersom sprekker i treet kan være bestemmende for bæreevnen til forbindelsen.
