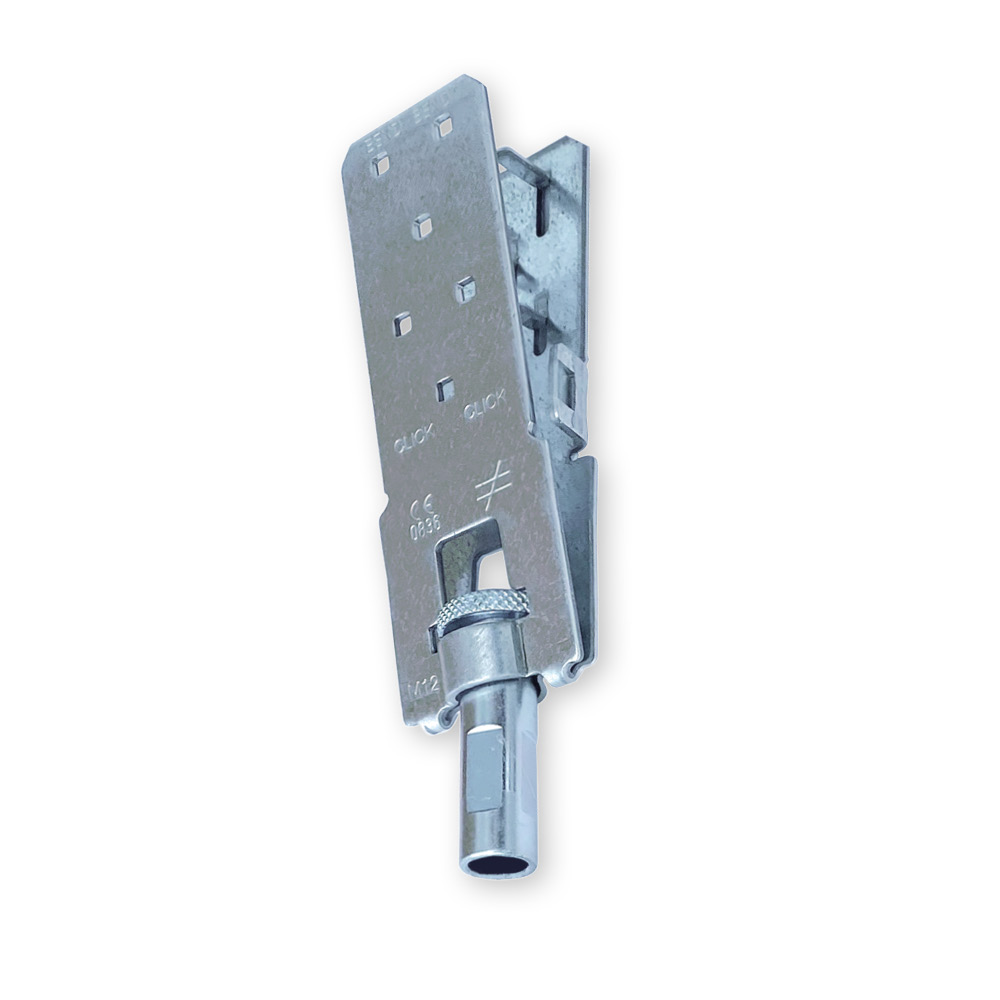

BPTD

Bandlock® Pro sokkelanker

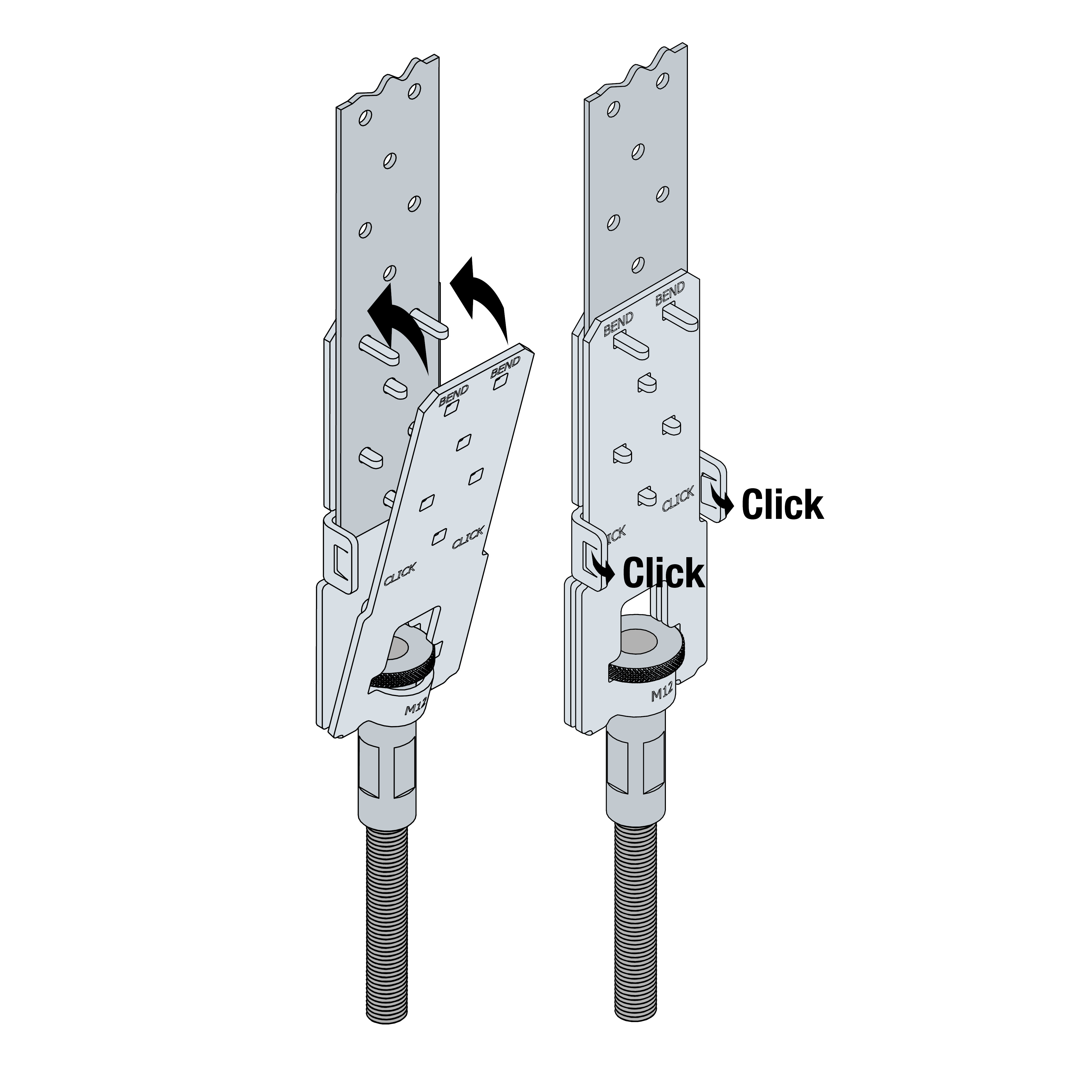

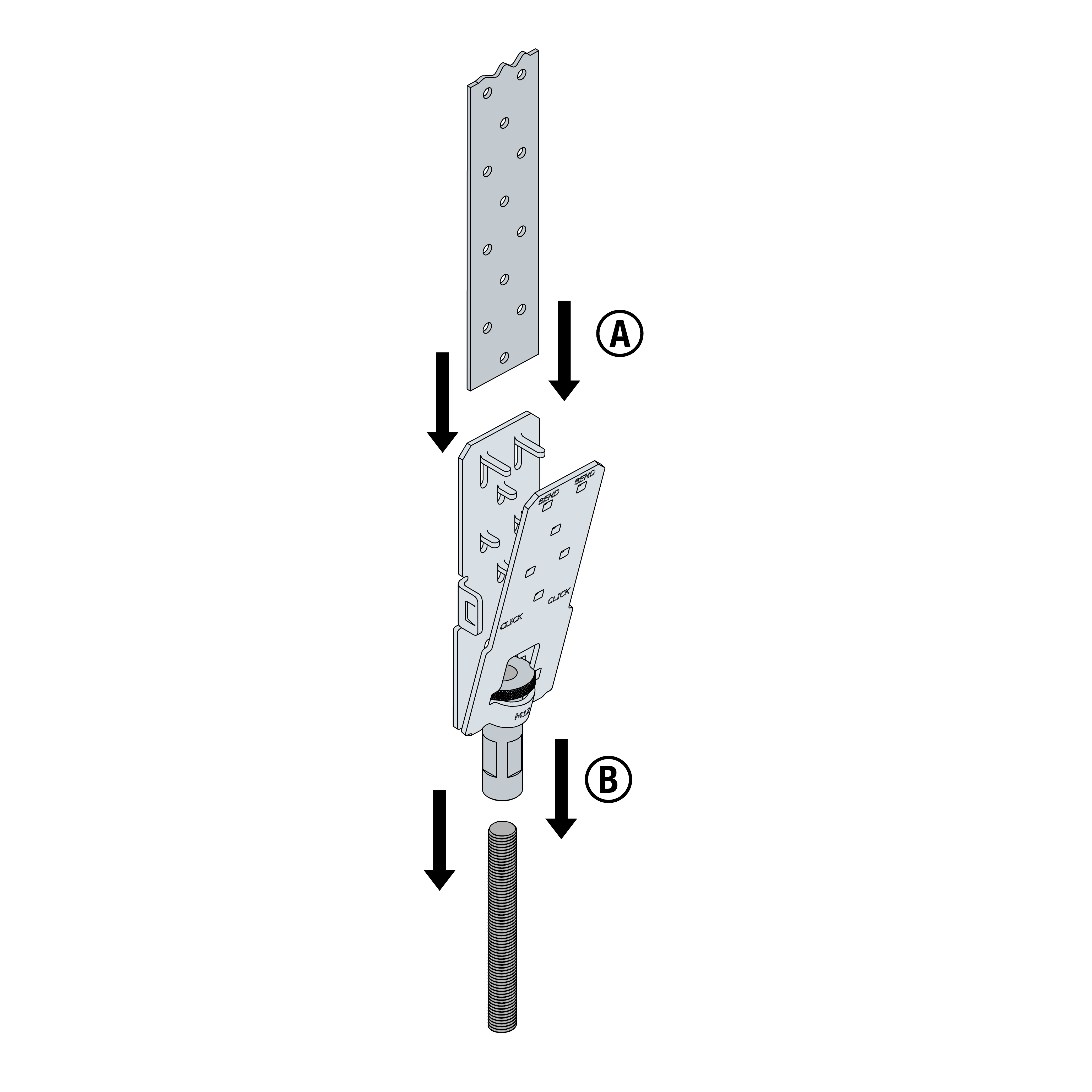

Bandlock Pro BPTD sokkelanker brukes til å koble vindstrekkbånd til en M12 bolt. Det innovative klikksystemet gjør installasjonen enkel og man kan spare ca. 5 minutters installasjonstid per beslag sammenlignet med tradisjonelle løsninger.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 2

Produktinformasjon

Bilder

Egenskaper

Materiale

Stålkvalitet:

Galvanisert stål S250GD + Z275 i henhold til EN 10346

Korrosjonsbeskyttelse:

275 g/m2 på begge sider - tilsvarende zinklag tykkelse på ca. 20 μm

Fordeler

Enkel installasjon
Ingen bolter og muttere
Tidsbesparende sammenlignet med andre løsninger

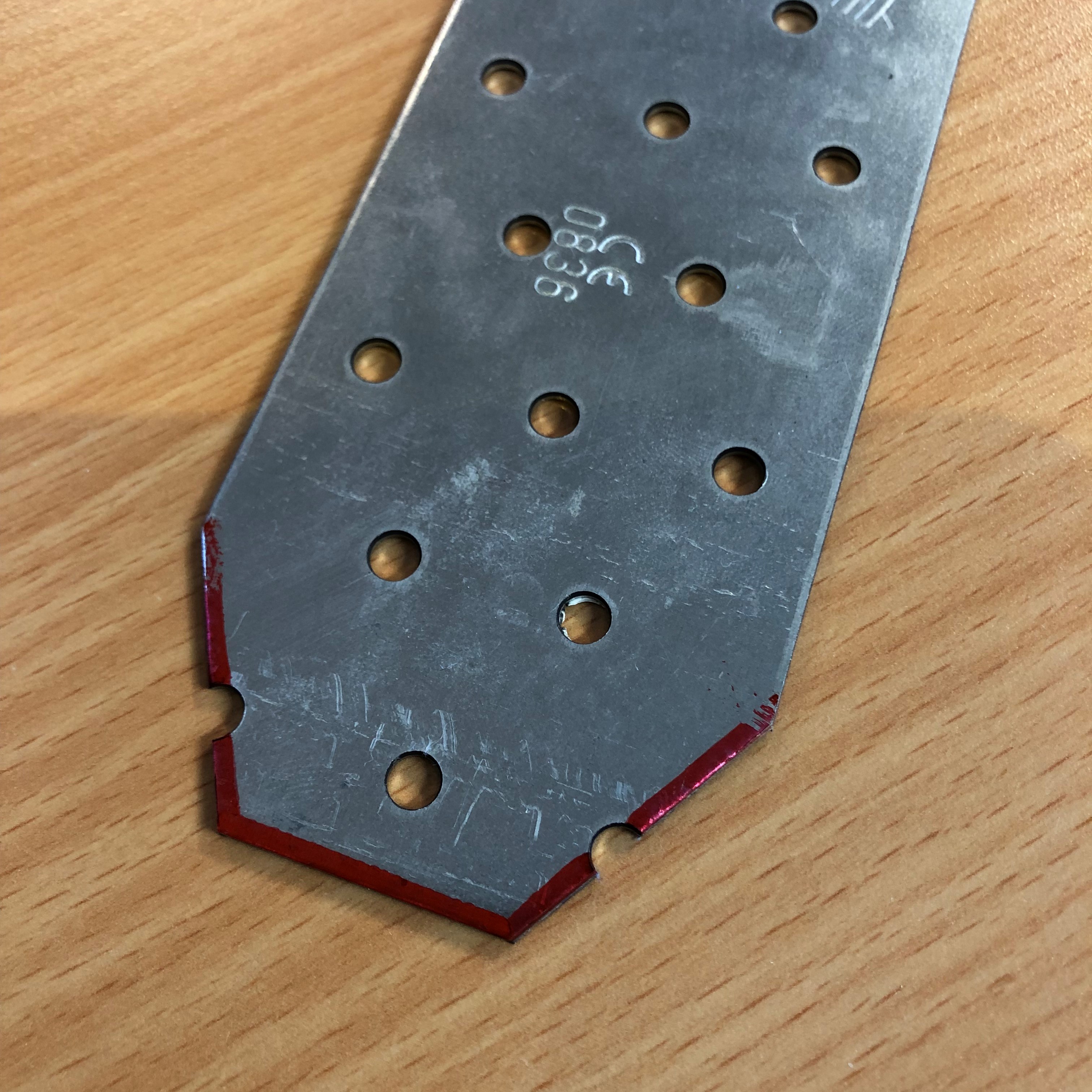

Kan brukes med 25 og 40 mm vindstrekkbånd
Lettfattelig system

Applikasjoner

Bruksområder

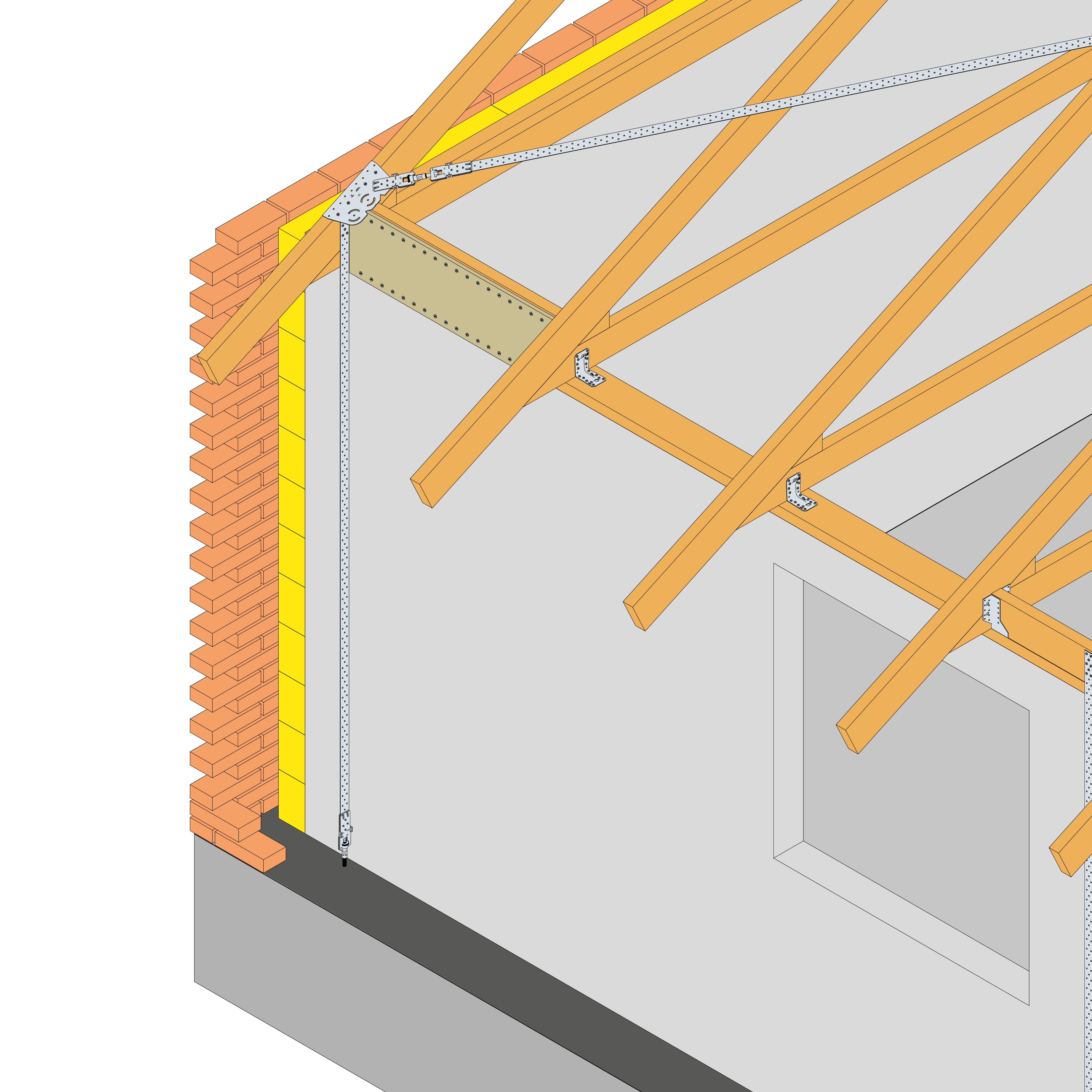

For avstivning og forankring av takkonstruksjoner

Tekniske data

Dimensjoner

Product dimensions

Art. nr.	NOBB nr.	Product dimensions [mm]
Art. nr.	NOBB nr.	A	B	t	Qty/box
BPTD	-	51	180	2.5	10
BPTD-HV	-	51	180	2.5	50

Karakteristisk bæreevne

Art. nr.	Product capacities
	Threaded rod	Characteristic capacities [kN]
	Threaded rod	R_1.k
BPTD	M12	27.5

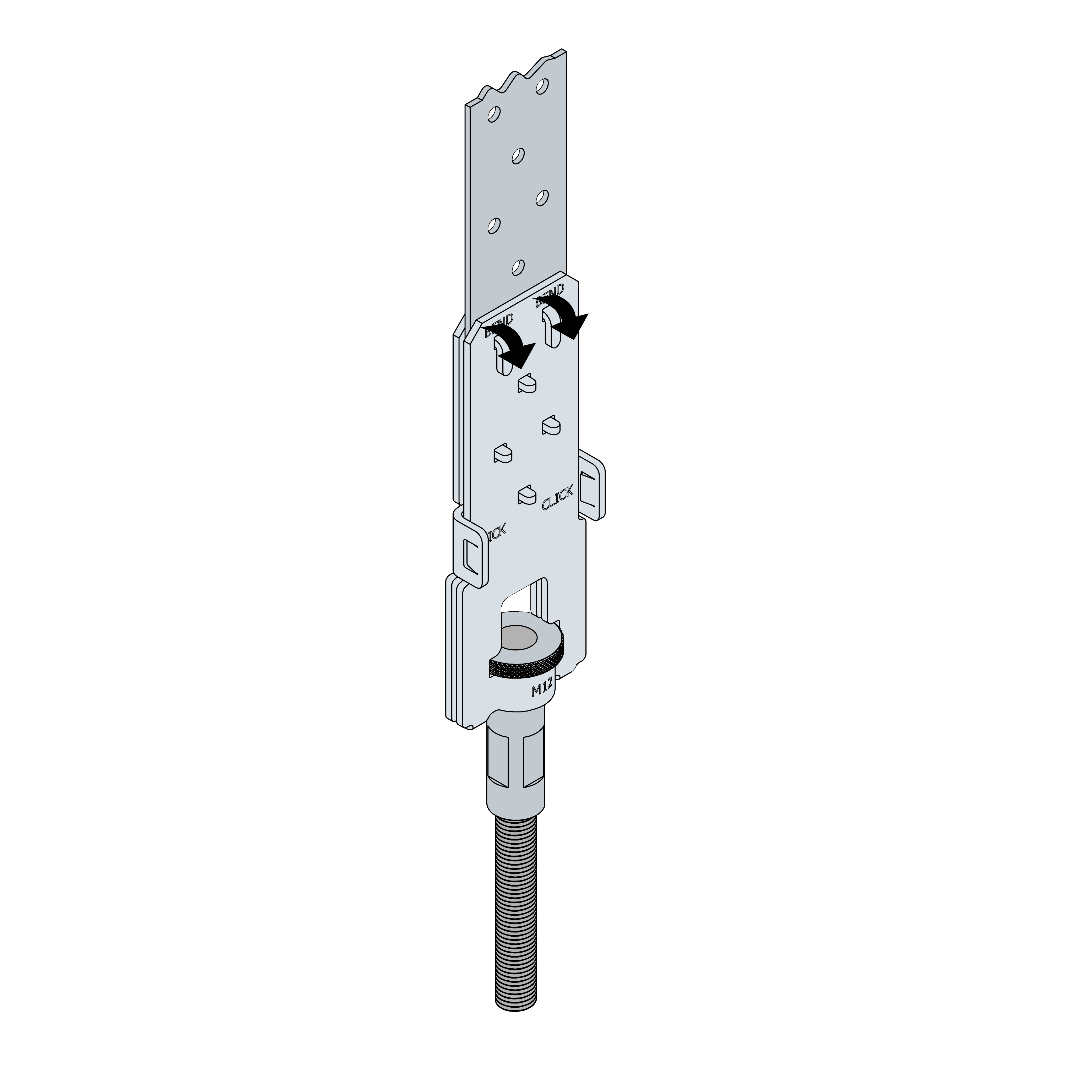

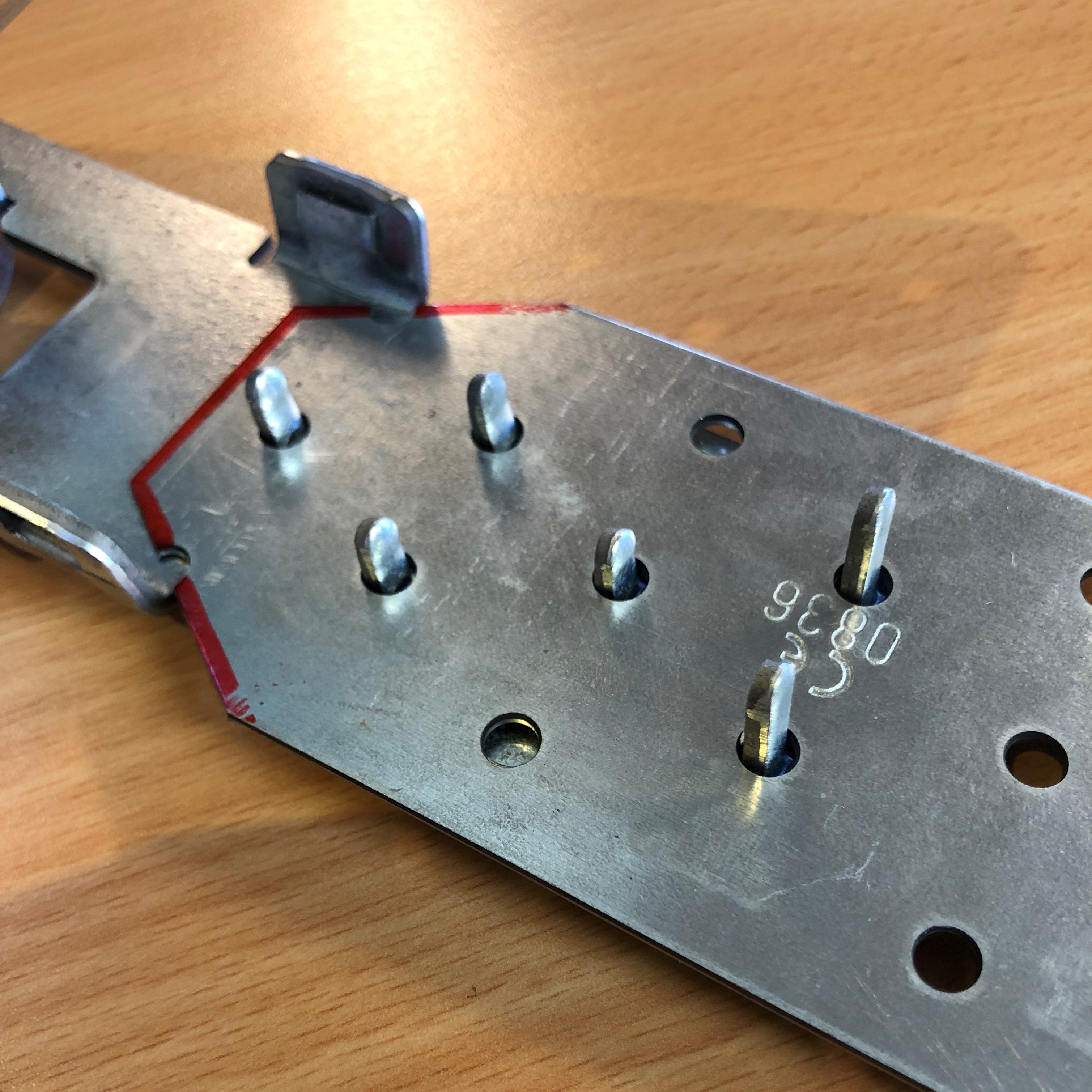

Verdiene er med alle 6 pinnene i bruk og 2 bøyde.

Sertifiseringer

Ytelses Erklæring (DoP)

uk-dop-e10-0440-05.pdf (98.63 KB)

2020-01-08

uk-dop-e10-0440-issue-4.pdf (98.39 KB)

2018-03-08

uk-dop-e10-0440-issue-3.pdf (41.82 KB)

2015-08-04

uk-dop-e10-0440.pdf (32.05 KB)

2013-03-01

026db6e0dc746a78bc80366e512011b2a04f3d00.pdf (32.05 KB)

se-dop-e10-0440-05.pdf (98.97 KB)

2020-01-08

se-dop-e10-0440-issue-4.pdf (98.79 KB)

2018-03-08

se-dop-e10-0440-issue-3.pdf (41.87 KB)

2017-06-02

9760dfdc81d1eac7f9b19cf2e08412e04697dd0c-pdf.pdf (35.34 KB)

European Technical Assessment (ETA)

eta-10-0440-2020-11-12.pdf (3.03 MB)

2018-02-06

eta100440-sst-roof-connectors-r4-2019.pdf (3.13 MB)

DWG (2D)	REVIT (2D)	DWG (3D)	REVIT (3D)	SAT	XML
bptd-2d.dwg (560.62 KB)	Ingen varer tilgjengelig.	bptd.dwg (2.01 MB)	Ingen varer tilgjengelig.	bptd.sat (7.68 MB)	Ingen varer tilgjengelig.

DWG (2D)

REVIT (2D)

DWG (3D)

REVIT (3D)

SAT

XML

bptd-2d.dwg (560.62 KB)

Ingen varer tilgjengelig.

bptd.dwg (2.01 MB)

Ingen varer tilgjengelig.

bptd.sat (7.68 MB)

Ingen varer tilgjengelig.
