BNSP
Båndspennere
BNSP båndspennere brukes til innbygging i vindtrekkbånd. Dermed oppnås mulighet for mindre oppspenning og etterspenning av båndene.
BNSP brukes til bånd 80. Båndspenneren kan monteres midt på båndet med bånd i begge ender, eller på koblingsbeslag eller tilkoblingsbeslag i den ene enden og bånd i den andre.
BNSP80 har et Ø21 mm bolthull i den ene enden, noe som gir muligheten for innfesting i stålplate.
CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
Electrogalvanized steel Z275
EPD
Produktinformasjon
Bilder
Egenskaper
Applikasjoner
Tekniske data
Dimensjoner
Mål
| Art. nr. | NOBB nr. | Mål [mm] | Hull | Passende bånd | Medleverte skruer/klips | Båndspenner satt fast til | Antall pr. kasse | Vekt [kg] | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | Ø |
Venstre (antall) |
Høyre (antall) | Bånd | BNF: BNG: BNK | ||||||
| BNSP80-B | 21217146 | 300-360 | 80 | 35 | 5 + 21 | 11 + 0 | 8 + 1 | BANxx80xx | 2 x BF4060M5; 4 x BF25M5 | x | x | 4 | 1.8 |

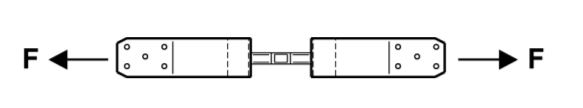

Karakteristiske kapasiteter – stropp-stropp-montering
| Art. nr. | Characteristic capacities [kN] |
|---|---|
| R1.k [kN] | |
| BNSP80-B | 59.3 |
Karakteristiske kapasiteter - Dowel-Strap-montering
| Art. nr. | Karakteristiske kapasiteter - Dyvelmontering [kN] | |
|---|---|---|
| Dowel størrelse [mm] | R1.k [kN] | |
| BNSP80-B | 20 | 38.1 |
Montering
Montering
