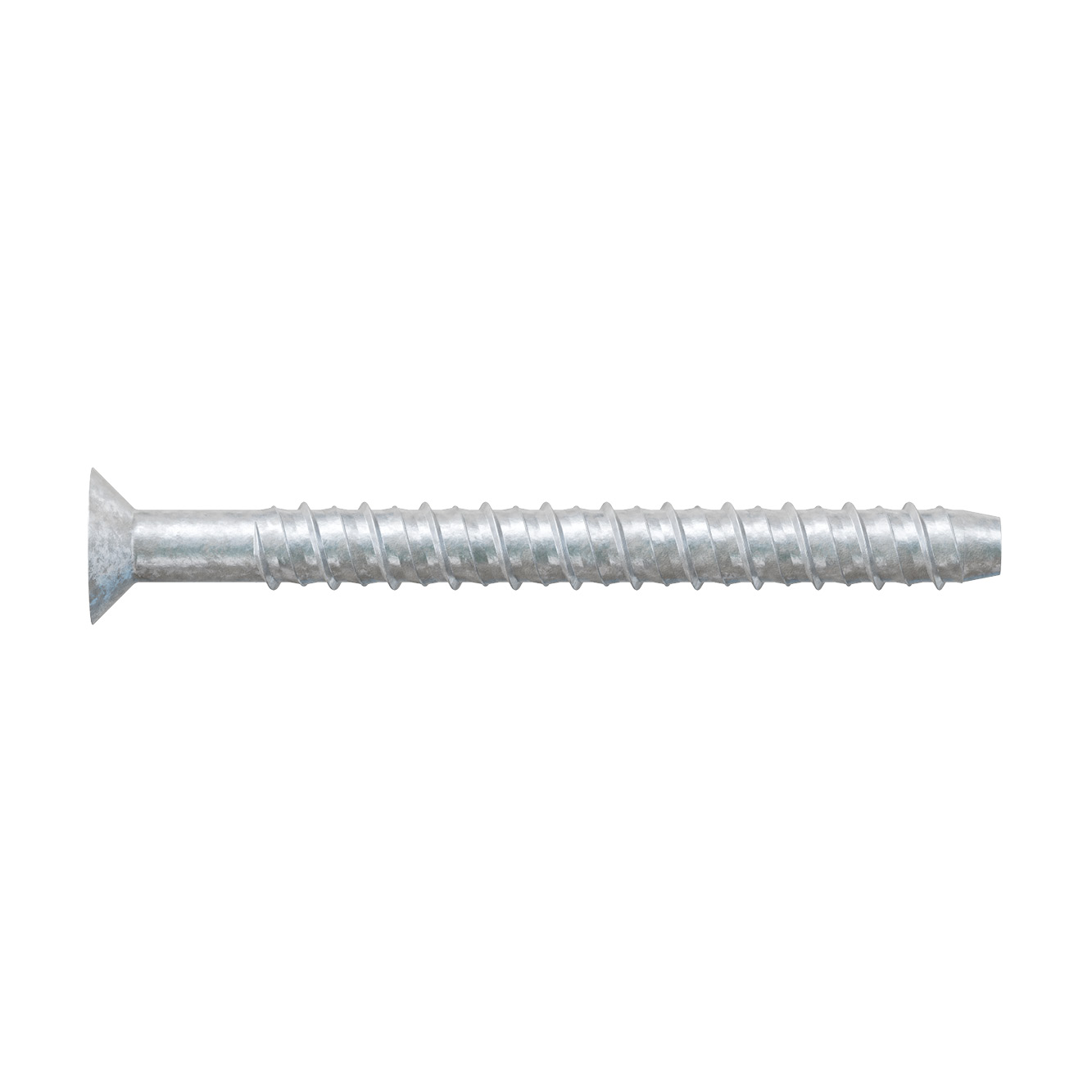

R-LX-CS-ZF

Betongskrue med zink flake belegg for utendørs bruk

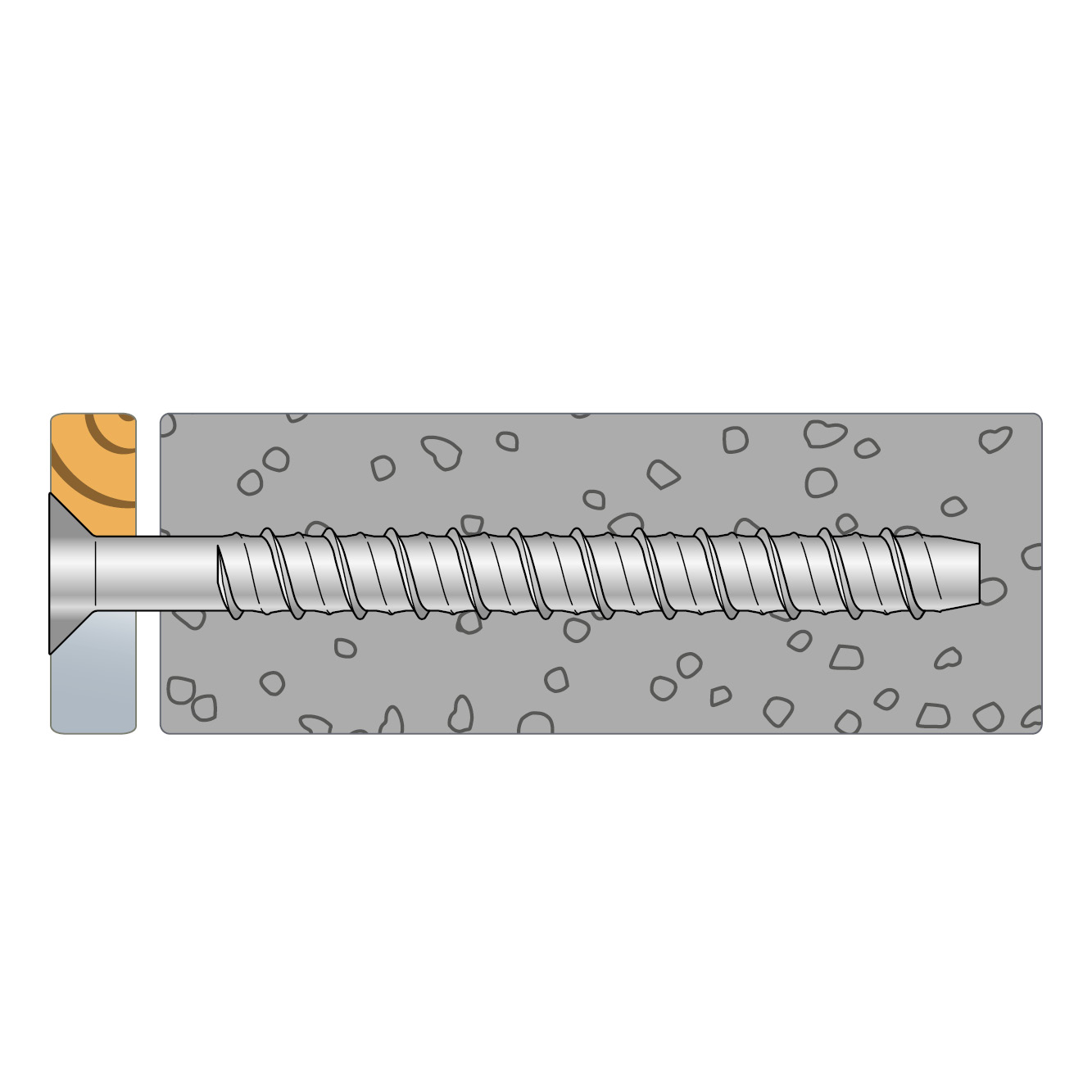

Betongskrue R-LX er en ny tidseffektiv skrueserie med Zink Flake overflatebehandling som muliggjør montering i utemiljø (korrosjonsklasse C3). Lett å demontere og mulighet for gjenbruk. Skruene er ikke-ekspanderende, noe som gir en spenningsfri montering og mulighet for montering med kort kant-avstand. Tåler høy belastning både i sprukket og ikke sprukket betong.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 3

Outdoor

Tekniske data

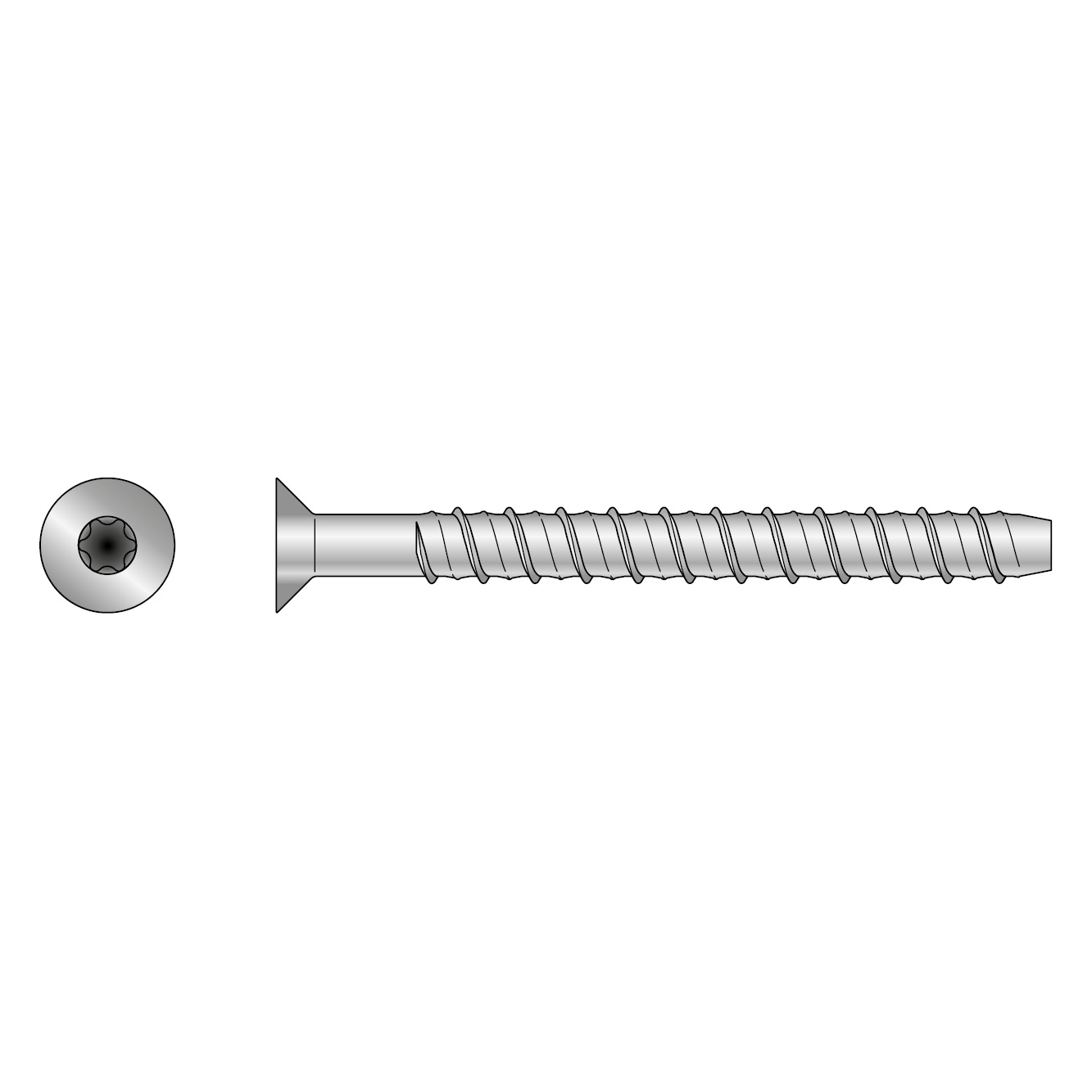

Dimensjoner

Dimensjon

Art. nr.	Item Code	NOBB nr.	Dimensjon			Antall pr. eske
Art. nr.	Item Code	NOBB nr.	d [mm]	L [mm]	Bit	Antall pr. eske
R-LX-05X50-CS	76888	58072764	6.3	50	TX25	50
R-LX-05X75-CS	76889	58072772	6.3	75	TX25	50
R-LX-06X50-CS	76890	58072783	7.5	50	TX40	50
R-LX-06X75-CS	76891	58072798	7.5	75	TX40	50
R-LX-06X100-CS	76892	58072802	7.5	100	TX40	50
R-LX-06X120-CS	76893	58072817	7.5	120	TX40	50
R-LX-06X140-CS	76897	58072836	7.5	140	TX40	50

Anbefalt last

Art. nr.	Anbefalt last
	Standard forankringsdybde				Redusert forankringsdybde
	UTTREKKSKRAFT - N_Rd		TVERRKRAFT - V_Rd		UTTREKKSKRAFT - N_Rd		TVERRKRAFT - V_Rd
	IKKE- SPRUKKET BETONG C20 / 25 [kN]	SPRUKKET BETONG C20 / 25 [kN]	IKKE- SPRUKKET BETONG [kN]	SPRUKKET BETONG C20 / 25 [kN]	IKKE- SPRUKKET BETONG C20 / 25 [kN]	SPRUKKET BETONG C20 / 25 [kN]	IKKE- SPRUKKET BETONG C20 / 25 [kN]	SPRUKKET BETONG C20 / 25 [kN]
R-LX-05X50-CS	2.8	1.8	4.4	3.1	-	-	-	-
R-LX-05X75-CS	2.8	1.8	4.4	3.1	-	-	-	-
R-LX-06X50-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X75-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X100-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X120-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X140-CS	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1

Installasjonsdata

Art. nr.	Installasjonsdata
	Hull- diameter i betongen [mm]	Hull- diameter i feste- objekt [d_f] [mm]	Maks. dreie- moment for slag- skrutrekker [T_imp,-max] [Nm]	Standard forankringsdybde						Redusert monteringsdybde
	Hull- diameter i betongen [mm]	Hull- diameter i feste- objekt [d_f] [mm]	Maks. dreie- moment for slag- skrutrekker [T_imp,-max] [Nm]	Maks. tykkelse montert materiale [T_fix] [mm]	Reell hull- dybde [h₀]	Min. foran- krings- dybde [h_nom,s] [mm]	Minste tykkelse på betongen [h_min,s] [mm]	Minste avstand mellom feste- punktene [s_min,s] [mm]	Min. kant- avstand [c_min,s] [mm]	Maks. tykkelse montert materiale [T_fix] [mm]	Reell hull- dybde [h₀]	Min. foran- krings- dybde [h_nom,s] [mm]	Minste tykkelse på betongen [h_min,s] [mm]	Minste avstand mellom feste- punktene [s_min,s] [mm]	Min. kant- avstand [c_min,s] [mm]
R-LX-05X50-CS	5	7	200	7	L + 10 - tfix	43	100	40	40	-	L + 10 - tfix	-	-	-	-
R-LX-05X75-CS	5	7	200	32	L + 10 - tfix	43	100	40	40	-	L + 10 - tfix	-	-	-	-
R-LX-06X50-CS	6	9	400	-	L + 10 - tfix	55	100	45	45	7	L + 10 - tfix	43	100	45	45
R-LX-06X75-CS	6	9	400	20	L + 10 - tfix	55	100	45	45	32	L + 10 - tfix	43	100	45	45
R-LX-06X100-CS	6	9	400	45	L + 10 - tfix	55	100	45	45	57	L + 10 - tfix	43	100	45	45
R-LX-06X120-CS	6	9	400	65	L + 10 - tfix	55	100	45	45	77	L + 10 - tfix	43	100	45	45
R-LX-06X140-CS	6	9	400	85	L + 10 - tfix	55	100	45	45	97	L + 10 - tfix	43	100	45	45
