R-LX-HF-ZF

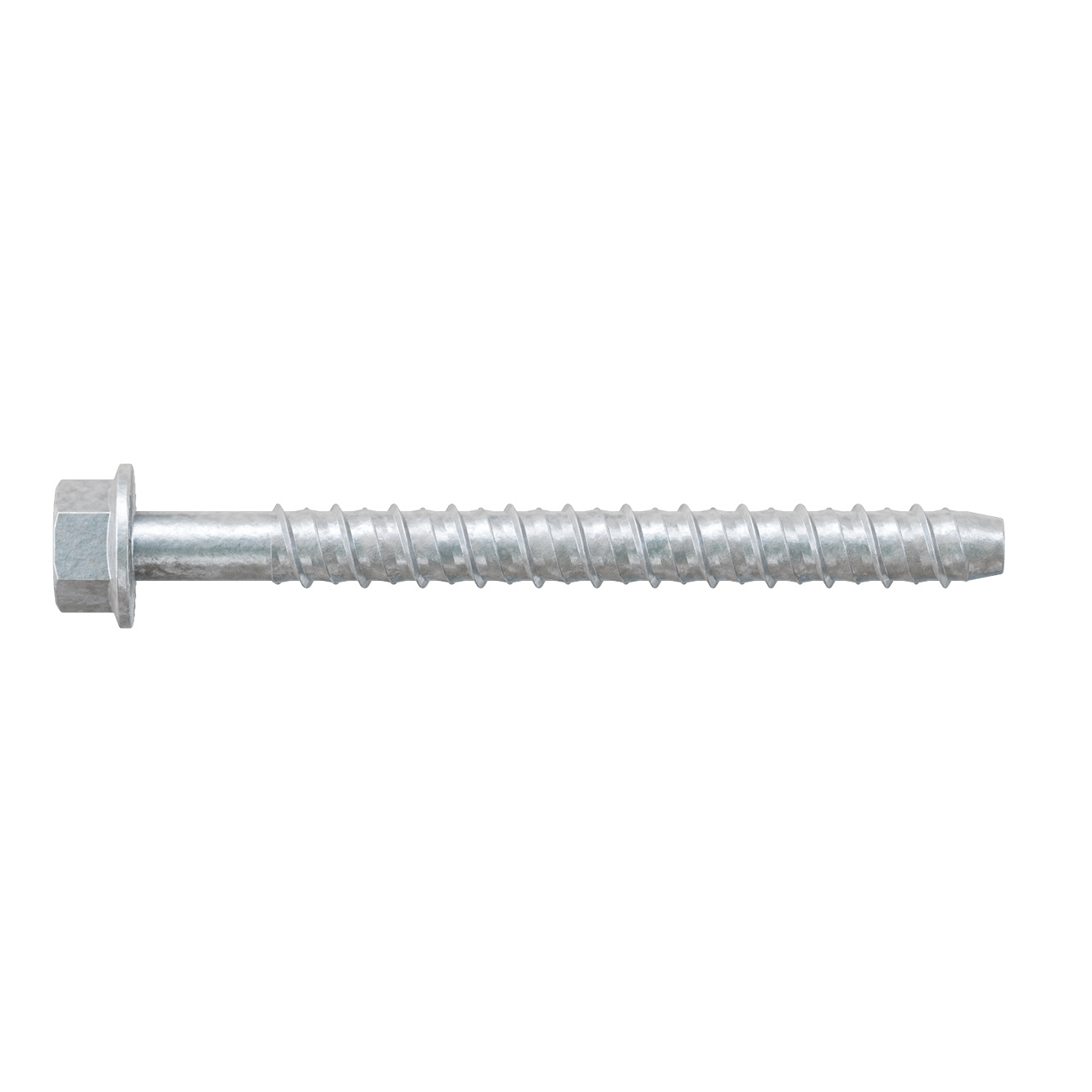

Betongskrue med zink flake belegg for utendørs bruk

Betongskrue R-LX er en ny tidseffektiv skrueserie med Zink Flake overflatebehandling som muliggjør montering i utemiljø (korrosjonsklasse C3). Lett å demontere og mulighet for gjenbruk. Skruene er ikke-ekspanderende, noe som gir en spenningsfri montering og mulighet for montering med kort kant-avstand. Tåler høy belastning både i sprukket og ikke sprukket betong.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 3

Outdoor

Produktinformasjon

Bilder

Egenskaper

Features

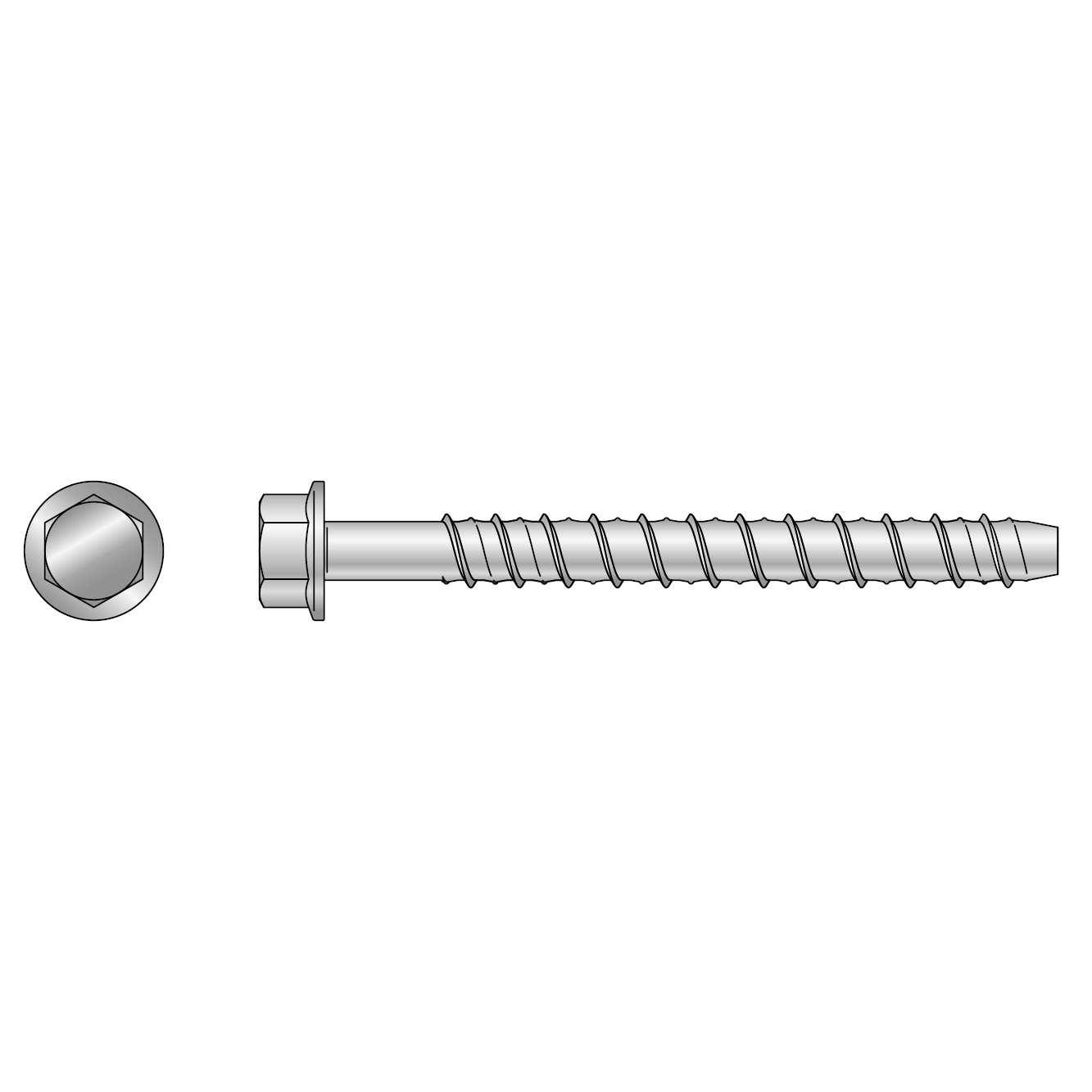

Hex head
Zink Flake coating
Heavy-duty thread

Applikasjoner

Anvendelsesområder

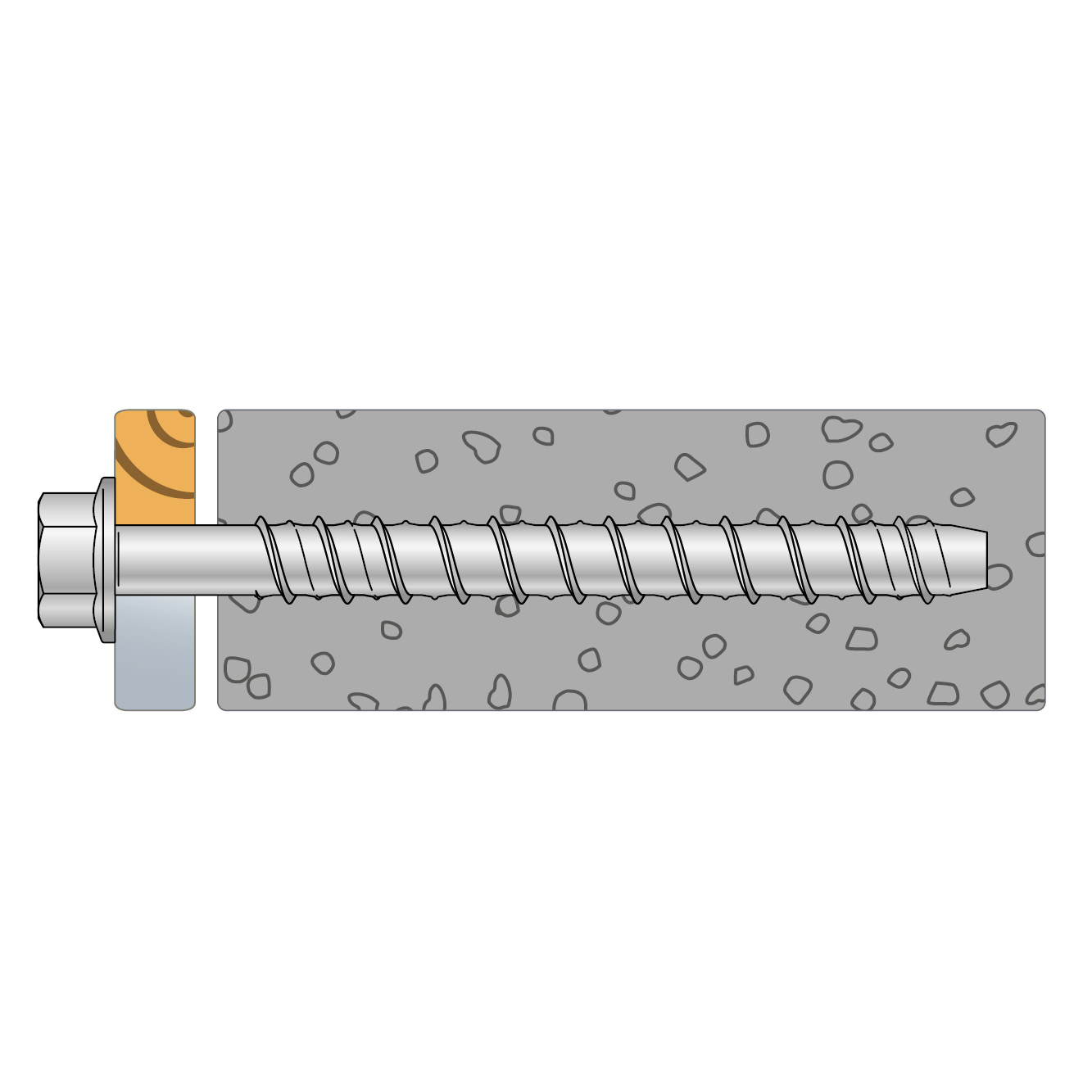

Gjennomstikk montasje
Midlertidig montering
Konstruksjonselementer
Rekkverk
Stillas

Godkjent for bruk i

Sprukket betong C20 / 25-C50 / 60
Ikke-sprukket betong C20 / 25-C50 / 60
Armert betong
Naturstein, etter at styrken er testet

Tekniske data

Dimensjoner

Dimensjon

Art. nr.	Item Code	NOBB nr.	Dimensjon				Antall pr. eske
Art. nr.	Item Code	NOBB nr.	d [mm]	L [mm]	Skivediameter [mm]	Top [mm]	Antall pr. eske
R-LX-05X50-HF	76836	58072632	6.3	50	12	8	50
R-LX-05x75-HF	76837	58072643	6.3	75	12	8	50
R-LX-06X50-HF	76838	58072658	7.5	50	14	10	50
R-LX-06X75-HF	76839	58072662	7.5	75	14	10	50
R-LX-06X100-HF	76840	58072677	7.5	100	14	10	50
R-LX-06X130-HF	76841	58072681	7.5	130	14	10	50
R-LX-08X60-HF	76842	58072696	10	60	18	13	25
R-LX-08X75-HF	76843	58072700	10	75	18	13	25
R-LX-08X100-HF	76844	58072715	10	100	18	13	25
R-LX-08X130-HF	76845	58072726	10	130	18	13	25
R-LX-10X85-HF	76846	58072734	12.5	85	22	15	25
R-LX-10X100-HF	76847	58072745	12.5	100	22	15	25
R-LX-10X120-HF	76848	58072753	12.5	120	22	15	25

Anbefalt last

Art. nr.	Anbefalt last
	Standard forankringsdybde				Redusert forankringsdybde
	UTTREKKSKRAFT - N_Rd		TVERRKRAFT - V_Rd		UTTREKKSKRAFT - N_Rd		TVERRKRAFT - V_Rd
	IKKE- SPRUKKET BETONG C20 / 25 [kN]	SPRUKKET BETONG C20 / 25 [kN]	IKKE- SPRUKKET BETONG [kN]	SPRUKKET BETONG C20 / 25 [kN]	IKKE- SPRUKKET BETONG C20 / 25 [kN]	SPRUKKET BETONG C20 / 25 [kN]	IKKE- SPRUKKET BETONG C20 / 25 [kN]	SPRUKKET BETONG C20 / 25 [kN]
R-LX-05X50-HF	2.8	1.8	4.4	3.1	-	-	-	-
R-LX-05x75-HF	2.8	1.8	4.4	3.1	-	-	-	-
R-LX-06X50-HF	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X75-HF	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X100-HF	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-06X130-HF	5.7	3.3	6.6	4.7	4.4	3.1	4.4	3.1
R-LX-08X60-HF	9.3	6.2	9.3	6.6	5.2	3.6	5.2	3.7
R-LX-08X75-HF	9.3	6.2	9.3	6.6	5.2	3.6	5.2	3.7
R-LX-08X100-HF	9.3	6.2	9.3	6.6	5.2	3.6	5.2	3.7
R-LX-08X130-HF	9.3	6.2	9.3	6.6	5.2	3.6	5.2	3.7
R-LX-10X85-HF	12.6	9	19.6	18	6.1	3.8	6.1	4.3
R-LX-10X100-HF	12.6	9	19.6	18	6.1	3.8	6.1	4.3
R-LX-10X120-HF	12.6	9	19.6	18	6.1	3.8	6.1	4.3

Installasjonsdata

Art. nr.	Installasjonsdata
	Hull- dia- meter i betong- en [mm]	Hull- diameter i feste- objekt [d_f] [mm]	Maks. dreie- moment for slag- skru- trekker [T_imp,-max] [Nm]	Standard forankringsdybde						Redusert monteringsdybde
	Hull- dia- meter i betong- en [mm]	Hull- diameter i feste- objekt [d_f] [mm]		Maks. tykkelse montert materiale [T_fix] [mm]	Reell hull- dybde [h₀]	Min. foran- krings- dybde [h_nom,s] [mm]	Minste tykkelse på betongen [h_min,s] [mm]	Minste avstand mellom feste- punktene [s_min,s] [mm]	Min. kant- avstand [c_min,s] [mm]	Maks. tykkelse montert materiale [T_fix] [mm]	Reell hull- dybde [h₀]	Min. foran- krings- dybde [h_nom,s] [mm]	Minste tykkelse på betongen [h_min,s] [mm]	Minste avstand mellom feste- punktene [s_min,s] [mm]	Min. kant- avstand [c_min,s] [mm]
R-LX-05X50-HF	5	7	200	7	L + 10 - tfix	43	100	40	40	-	L + 10 - tfix	-	-	-	-
R-LX-05x75-HF	5	7	200	32	L + 10 - tfix	43	100	40	40	-	L + 10 - tfix	-	-	-	-
R-LX-06X50-HF	6	9	400	-	L + 10 - tfix	55	100	45	45	7	L + 10 - tfix	43	100	45	45
R-LX-06X75-HF	6	9	400	20	L + 10 - tfix	55	100	45	45	32	L + 10 - tfix	43	100	45	45
R-LX-06X100-HF	6	9	400	45	L + 10 - tfix	55	100	45	45	57	L + 10 - tfix	43	100	45	45
R-LX-06X130-HF	6	9	400	75	L + 10 - tfix	55	100	45	45	87	L + 10 - tfix	43	100	45	45
R-LX-08X60-HF	8	12	900	-	L + 10 - tfix	70	110	50	50	10	L + 10 - tfix	50	100	50	50
R-LX-08X75-HF	8	12	900	5	L + 10 - tfix	70	110	50	50	25	L + 10 - tfix	50	100	50	50
R-LX-08X100-HF	8	12	900	30	L + 10 - tfix	70	110	50	50	50	L + 10 - tfix	50	100	50	50
R-LX-08X130-HF	8	12	900	60	L + 10 - tfix	70	110	50	50	80	L + 10 - tfix	50	100	50	50
R-LX-10X85-HF	10	14	950	-	L + 10 - tfix	85	130	60	60	30	L + 10 - tfix	55	100	60	60
R-LX-10X100-HF	10	14	950	15	L + 10 - tfix	85	130	60	60	45	L + 10 - tfix	55	100	60	60
R-LX-10X120-HF	10	14	950	35	L + 10 - tfix	85	130	60	60	65	L + 10 - tfix	55	100	60	60
