PFU

Bjelkeanker

PFU bjelkeankere brukes til forankring mot sug i bjelke-bjelke skjøter. Beslagene kan også oppta horisontale krefter. Monteringen lettes ved at beslaget kan fikseres med den ombøyde tappen. Den markerte midtlinjen i beslaget sikrer riktig plassering. Avhengig av belastningen, brukes to eller fire beslag per skjøt. Ved bruk av to beslag, plasseres de diagonalt overfor hverandre.

Typebetegnelsen angir høyden på beslagene i mm.

Teknisk dataark
CE-merket
CE-merket
Avtalegrunnlag
Avtalegrunnlag
EPD
EPD
Electrogalvanized steel Z275
Electrogalvanized steel Z275
Anvendelsesklasse 2
Anvendelsesklasse 2

Produktinformasjon

Bilder


Egenskaper

Materiale

PFU170:

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm

PFU210 og PFU250:

  • Stålkvalitet:
    Galvanisert stål S350GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm

Fordeler

  • For å lette monteringen, er den ene fliken på beslaget utstyrt med en tapp, slik at beslaget kan settes fast midlertidig med et enkelt hammerslag
  • Beslagets midtlinje er markert med en pil, og når beslaget monteres skal denne pilen ligge i fugen mellom de to tredelene

Applikasjoner

Skjøter

  • Tre-tre skjøter

Bruksområder

  • Brukes i krysskjøter i mindre trekonstruksjoner

Tekniske data

Mål

Dimensjoner

Mål
Mål
Referansebeslag dimensjoner
annetproduktdimensjoner[mm]hull[mm]
NOB nr.antall per eskevekt[kg]A[mm]B[mm]t[mm]diameter[mm]antall
PFU170444926961000.07617030253 + 3
PFU210422902841000.09421030254 + 4
PFU250444927001000.1125030255 + 5

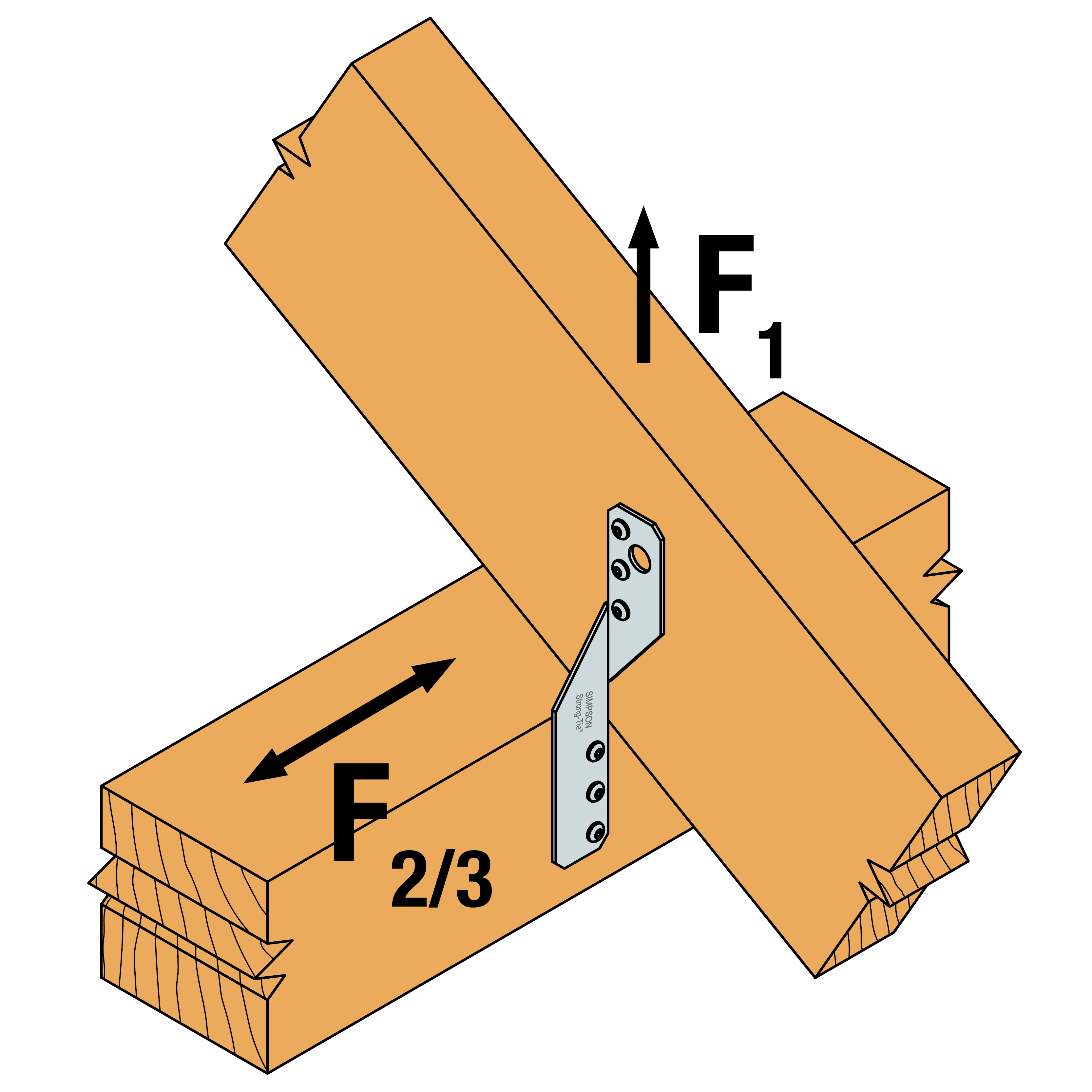

Lastbæreevne tabell (karakteristiske verdier)

ReferanseTies kapasitet
Characteristic last-bearing kapasitet, two beam anker price. collection[kN]
CNA4.0x40 (2 spiker per flens)CNA4.0x40 (3 spiker per flens)CNA4.0x40 (4 spiker per flens)CNA4.0x40 (5 spiker per flens)
R₁,ₖ (min av:)R₂,ₖ=R₃,ₖ (min av):R₁,ₖ (min av:)R₂,ₖ=R₃,ₖ (min av):R₁,ₖ (min av:)R₂,ₖ=R₃,ₖ (min av):R₁,ₖ (min av:)R₂,ₖ=R₃,ₖ (min av):
PFU1705.5; 10.4/kmod0.8;9.5; 10.4/kmod2----
PFU210--9.6; 14.6/kmod1.513.6: 14.6/kmod3.1--
PFU250----13.6; 14.6/kmod2.617.6; 14.6/kmod4.5

Kmod er modifikasjonsfaktoren for den lastgruppen som den søkte bæreevnen tilhører. Hvis åsen er hindret i å rotere, vil bæreevnen R1,k, i en skjøt med bare ett PFU bjelkeanker være halvparten av bæreevnen.

R2,k = R3,k: det forutsettes at kraften angriper maksimalt 20 mm over bjelken. Spiker plasseres deretter så tett på undersiden av ås/oversiden av bjelke som mulig når du tar hensyn til minimum kantavstand. Ved bruk av fire PFU bjelkeankere per skjøt, kan tabellverdiene fordobles.

Montering

Montering

Innfesting

  •  CNA4,0xL kamspiker eller CSA5,0xL beslagskruer

Sertifiseringer

Ytelseserklæring (DoP)

uk-dop-e21-0482-02-s-2.pdf
product.doc.history.show
uk-dop-e21-0482-01.pdf

Europeisk teknisk vurdering (ETA)

eta-21-0482-2020-07-05-2.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

CAD og BIM-bibliotek

2D

PFU170

PFU210

PFU250

3D

PFU170

PFU210

PFU250

ZIP-pakker
