Bjelkebærere

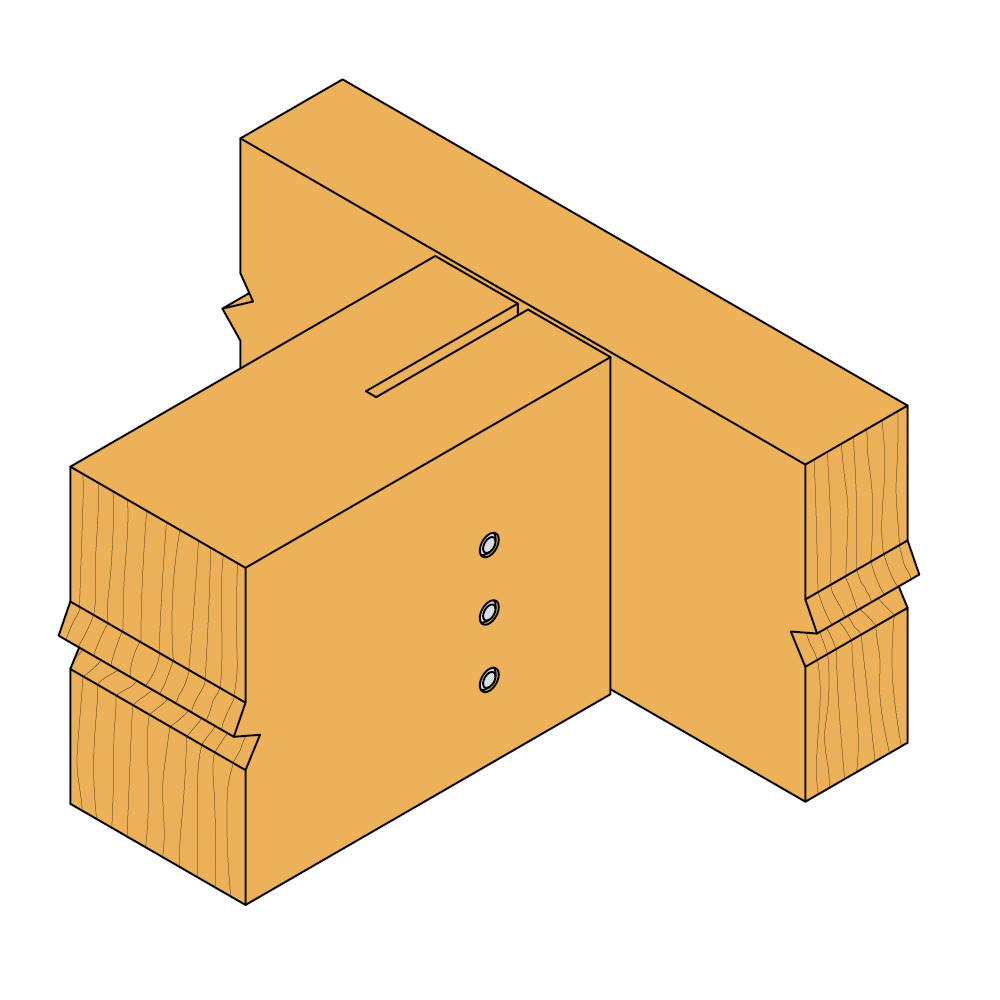

Bjelkebærerne BT4 brukes til skjulte skjøter av bjelker i tre. Det kan utføres skjøter med loddrett helling på opp til 45°. Til en aktuell bjelkehøyde velges beslaghøyde cirka 32 mm mindre enn denne. Likevel kan BT4-90 brukes til en bjelkehøyde på 90 mm.
Produktinformasjon
Egenskaper
Materiale
- Stålkvalitet:
Galvanisert stål S250GD + Z275 i henhold til EN 10346 - Korrosjonsbeskyttelse:
275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm
Fordeler
- Det kan lages skjøter med loddrett helling på opp til 45°
- Monteringsslissen sikrer en enkel opphenging av sekundærbjelken
- BT4 bjelkebærer kan også brukes som dobbel bjelkebærer
- Ved bruk av denne bjelkebæreren er det ikke nødvendig med ytterligere understøttinger
- Brannhemmende inntil 30 minutter. For ytterligere detaljer kontakt teknisk avdeling
Applikasjoner
Skjøter
- Tre-betong skjøter
- Tre-tre skjøter
Bruksområder
- Brukes til skjulte skjøter av bjelker i tre
- Brukes primært i tre-betong skjøter, men kan også brukes til tre-tre skjøter
Tekniske data
Dimensjoner
Art. nr. | NOBB nr. | Dimensjoner [mm] | Bjelkestørrelse [mm] | Hull, HB | Hull, SB | |||||
---|---|---|---|---|---|---|---|---|---|---|
A | B | C | t1 | t2 | Bredde | Høyde | Ø5 | Ø13 | ||
Minimum | Min. β=0 | |||||||||
BT4-90 | 21593637 | 90 | 103 | 61 | 3 | 6 | 60 | 90 | 16 | 4 (Ø8.5) |
BT4-120 | 42277124 | 120 | 103 | 61 | 3 | 6 | 60 | 152 | 20 | 3 |
BT4-160 | 42277143 | 160 | 103 | 61 | 3 | 6 | 60 | 192 | 28 | 4 |
BT4-200 | 21593660 | 200 | 103 | 61 | 3 | 6 | 60 | 232 | 36 | 5 |
BT4-240 | 21593678 | 240 | 103 | 61 | 3 | 6 | 60 | 272 | 44 | 6 |
HB: hovedbjelken; SB: sekundærbjelken

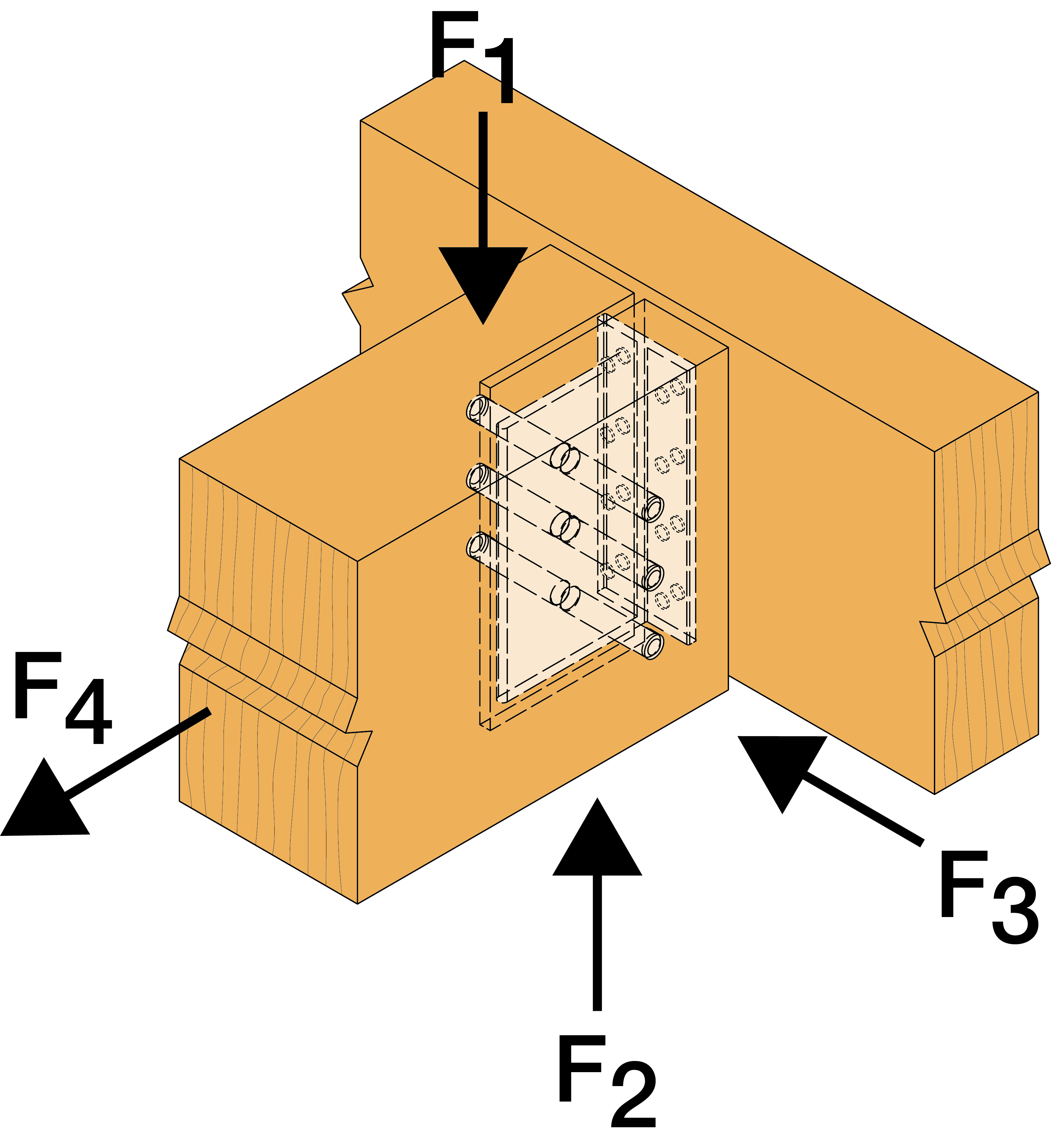

Kombineret last:
Karakteristisk bæreevne - Bjelke-bjelkesamling
Art. nr. | Karakteristisk bæreevne - Bjelke-bjelkesamling - Full utspikring | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Utspikring | Karakteristisk bæreevne [kN] | |||||||||||||||
HB | SB | R1,k | R2,k | |||||||||||||
Antall | Type | Antall | Type | Lengden på doren [mm] | Lengden på doren [mm] | |||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
BT4-90 | 16 | CNA4.0x50 | 4 | STD8 | 10.8 | 11.8 | 12.9 | 13.7 | 13.7 | 13.7 | 8.1 | 8.9 | 9.7 | 10.3 | 10.3 | 10.3 |
BT4-120 | 20 | CNA4.0x50 | 3 | STD12 | 17.3 | 18.2 | 19.4 | 20.7 | 22.3 | 23.9 | 11.5 | 12.1 | 12.9 | 13.8 | 14.9 | 15.9 |
BT4-160 | 28 | CNA4.0x50 | 4 | STD12 | 28 | 29.5 | 31.2 | 33.3 | 35.7 | 38.2 | 21 | 22.1 | 23.4 | 25 | 26.8 | 28.6 |
BT4-200 | 36 | CNA4.0x50 | 5 | STD12 | 39.8 | 41.9 | 44.3 | 47.2 | 50.4 | 53.9 | 31.8 | 33.5 | 35.4 | 37.8 | 40.3 | 43.1 |
BT4-240 | 44 | CNA4.0x50 | 6 | STD12 | 52.2 | 54.9 | 57.9 | 61.7 | 65.9 | 70.3 | 43.5 | 45.8 | 48.2 | 51.4 | 54.9 | 58.6 |
HB: hovedbjelken; SB: sekundærbjelken
Lengden av dybelen er lik bredden av sekundærbjelken.
Ved bjelker med vinkel β skal bæreevne verdiene ganges med faktoren.
β | 0° | 15° | 30° | 45° |
Faktor | 1.0 | 0.95 | 0.9 | 0.85 |
R2,k belastningsverdier er utregnet på følgende måte: R2,k = R1,k x (antall dybler - 1) / (antall dybler).
Den øverste dybelen tas ikke med i beregningen av vediene for løft da den er plassert i et åpent hull.
For mer detaljert informasjon se gjeldende ETA.
Karakteristisk bæreevne - Bjelke-bjelkesamling - R3,k og R4,k
Art. nr. | Karakteristisk bæreevne - Bjelke-bjelkesamling - Full utspikring | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Utspikring | Karakteristisk bæreevne [kN] | ||||||||||
HB | SB | R3,k | R4,k | ||||||||
Antall | Type | Antall | Type | Lengden på doren [mm] | |||||||
60 | 80 | 100 | 120 | 140 | 160 | ||||||
BT4-90 | 16 | CNA4.0x50 | 4 | STD8 | 1.5 | 1.9 | 2.3 | 2.7 | 3.1 | 3.6 | 7.8 |
BT4-120 | 20 | CNA4.0x50 | 3 | STD12 | 2.2 | 2.9 | 3.5 | 4.2 | 4.8 | 5.6 | 9.8 |
BT4-160 | 28 | CNA4.0x50 | 4 | STD12 | 2.9 | 3.6 | 4.4 | 5.3 | 6.2 | 7 | 13.7 |
BT4-200 | 36 | CNA4.0x50 | 5 | STD12 | 3.5 | 4.4 | 5.4 | 6.4 | 7.4 | 8.4 | 17.6 |
BT4-240 | 44 | CNA4.0x50 | 6 | STD12 | 4.2 | 5.3 | 6.4 | 7.4 | 8.6 | 9.8 | 21.6 |
HB: hovedbjelken; SB: sekundærbjelken
Lengden av dybelen er lik bredden av sekundærbjelken.
Belastningskapasitet R4,k gjelder for alle lengder ståldybler.
Karakteristisk bæreevne - Bjelke-søylesamling
Art. nr. | Karakteristisk bæreevne - Bjelke-søylesamling - Delvis utspikring | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Utspikring | Søjle bredd | Karakteristisk bæreevne [kN] | |||||||||||||||
HB | SB | Minimum | R1,k | R2,k | |||||||||||||
Antall | Type | Antall | Type | Lengden på doren [mm] | Lengden på doren [mm] | ||||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | ||||||
BT4-90 | 8 | CNA4.0x50 | 4 | STD8 | 86 | 9 | 9.9 | 10.9 | 11.6 | 11.6 | 11.6 | 6.8 | 7.4 | 8.2 | 8.7 | 8.7 | 8.7 |
BT4-120 | 12 | CNA4.0x50 | 3 | STD12 | 86 | 14.6 | 15.5 | 16.6 | 17.9 | 19.4 | 20.7 | 9.7 | 10.3 | 11.1 | 11.9 | 12.9 | 13.8 |
BT4-160 | 16 | CNA4.0x50 | 4 | STD12 | 86 | 22.9 | 24.4 | 26 | 27.9 | 30 | 32 | 17.2 | 18.3 | 19.5 | 20.9 | 22.5 | 24 |
BT4-200 | 20 | CNA4.0x50 | 5 | STD12 | 86 | 32 | 34.1 | 36.2 | 38.7 | 41.2 | 43.4 | 25.6 | 27.3 | 29 | 31 | 33 | 34.7 |
BT4-240 | 24 | CNA4.0x50 | 6 | STD12 | 86 | 41.6 | 44.3 | 46.8 | 49.7 | 52.3 | 53.2 | 34.7 | 36.9 | 39 | 41.4 | 43.6 | 44.3 |
Lengden av dybelen er lik bredden av sekundærbjelken.
Ved bjelker med vinkel β skal bæreevne verdiene ganges med faktoren.
β | 0° | 15° | 30° | 45° |
Faktor | 1.0 | 0.95 | 0.9 | 0.85 |
Belastningsverdiene i denne tabell gjelder også ved delvis spikring/skruing i bjelke-bjelke samlinger.
R2,k belastningsverdier er utregnet på følgende måte: R2,k = R1,k x (antall dybler - 1) / (antall dybler).
Den øverste dybelen tas ikke med i beregningen av vediene for løft da den er plassert i et åpent hull.
For mer detaljert informasjon se gjeldende ETA.
Karakteristisk bæreevne - Bjelke-søylesamling - R3,k og R4,k
Art. nr. | Karakteristisk bæreevne - Bjelke-søylesamling - Delvis utspikring | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Utspikring | Søjle bredd | Karakteristisk bæreevne [kN] | ||||||||||
HB | SB | Minimum | R3,k | R4,k | ||||||||
Antall | Type | Antall | Type | Lengden på doren [mm] | ||||||||
60 | 80 | 100 | 120 | 140 | 160 | |||||||
BT4-90 | 8 | CNA4.0x50 | 4 | STD8 | 86 | 1.5 | 1.9 | 2.3 | 2.7 | 2.7 | 2.7 | 3.9 |
BT4-120 | 12 | CNA4.0x50 | 3 | STD12 | 86 | 2.2 | 2.9 | 3.5 | 4.2 | 4.8 | 5.6 | 5.9 |
BT4-160 | 16 | CNA4.0x50 | 4 | STD12 | 86 | 2.9 | 3.6 | 4.4 | 5.3 | 6.2 | 7 | 7.8 |
BT4-200 | 20 | CNA4.0x50 | 5 | STD12 | 86 | 3.5 | 4.4 | 5.4 | 6.4 | 7.4 | 8.4 | 9.8 |
BT4-240 | 24 | CNA4.0x50 | 6 | STD12 | 86 | 4.2 | 5.3 | 6.4 | 7.4 | 8.6 | 9.8 | 11.8 |
HB: hovedbjelken; SB: sekundærbjelken
Lengden av dybelen er lik bredden av sekundærbjelken.
Belastningskapasitet R4,k gjelder for alle lengder ståldybler.
Montering
Montering
Innfesting

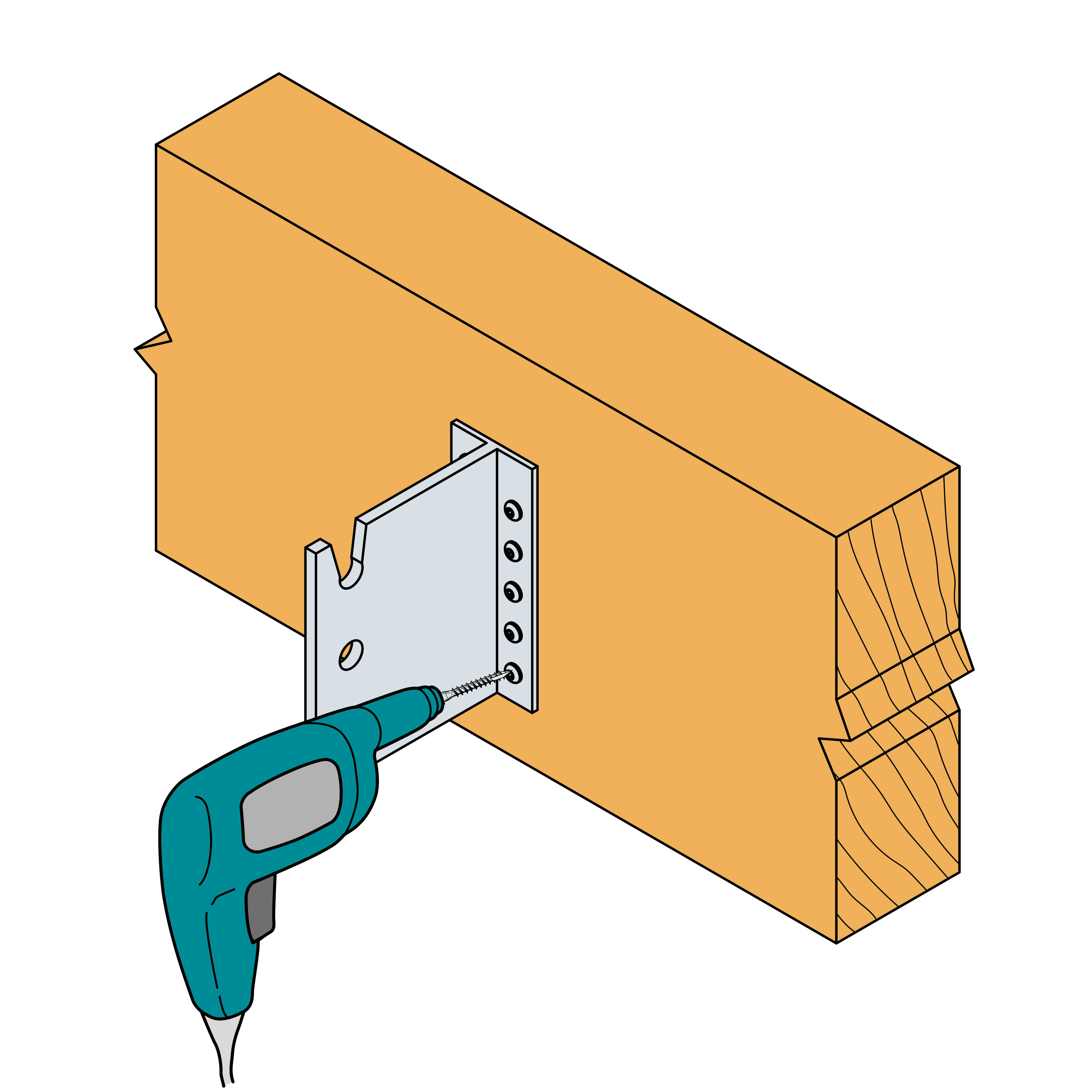

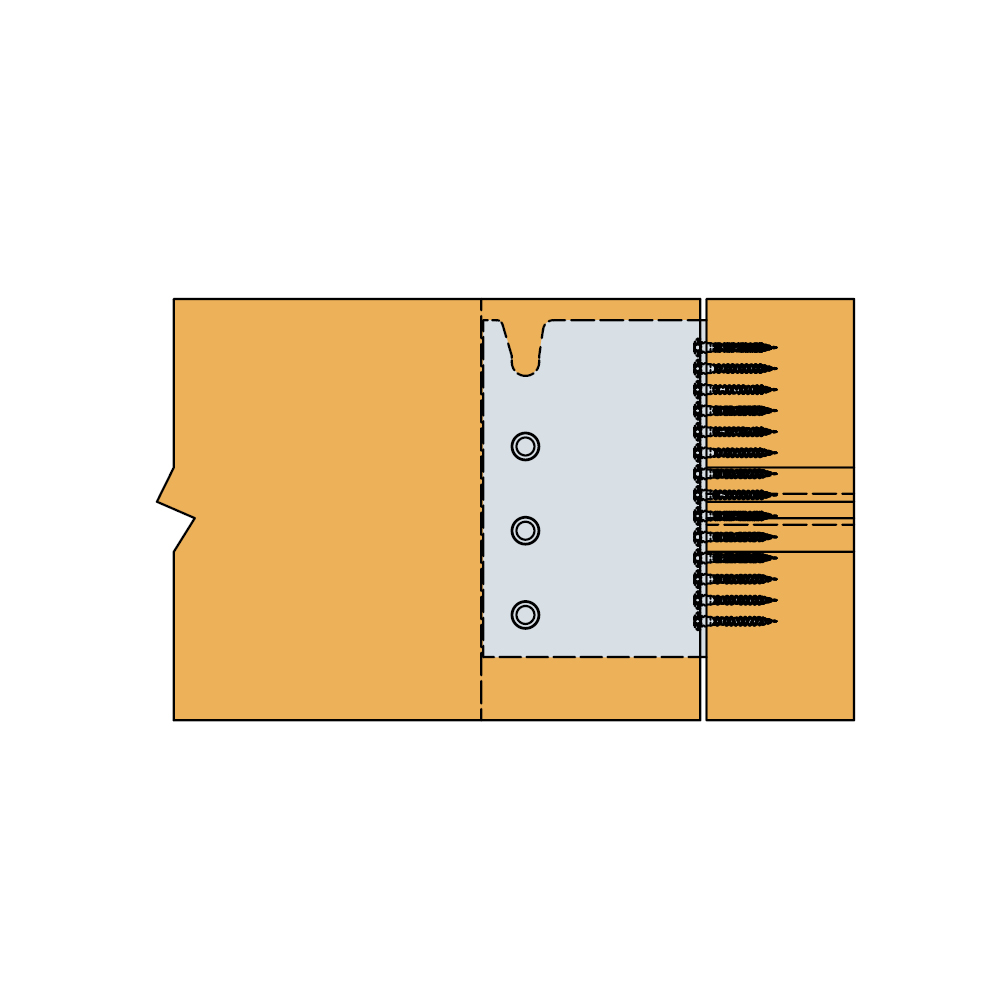

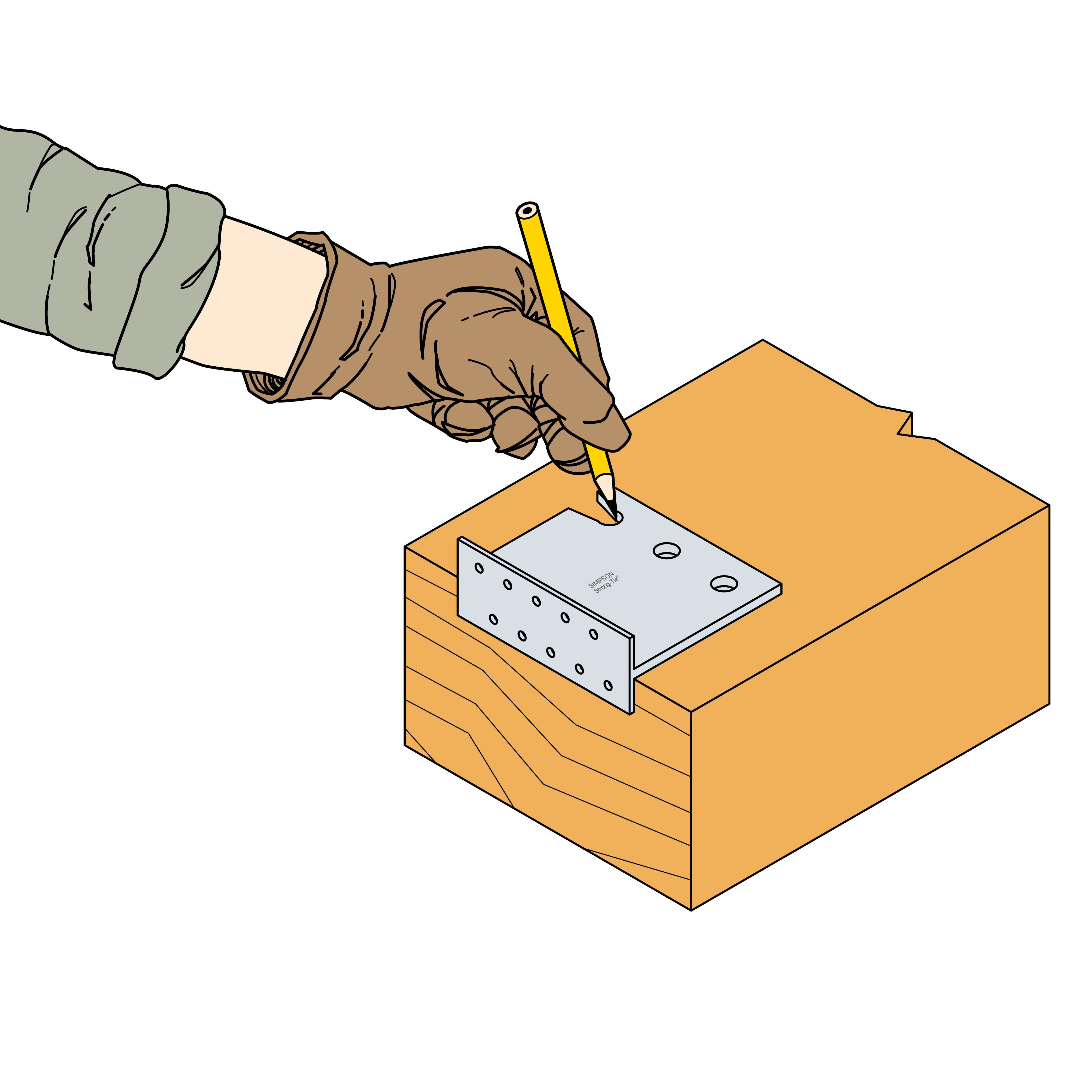

- Ved montering til hovedbjelken/søylen brukes CNA4,0xℓ beslagspiker eller CSA5,0xℓ beslagskruer

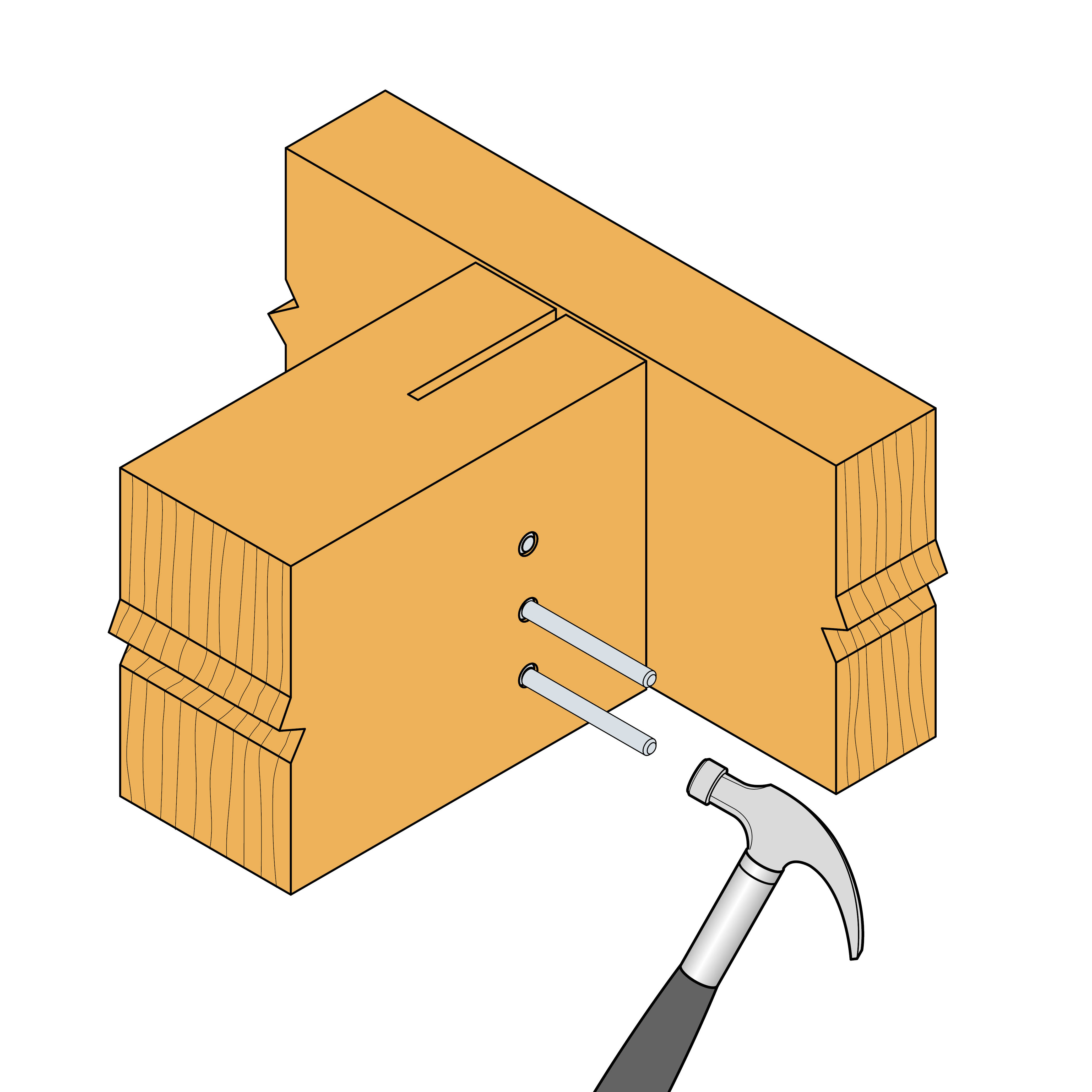

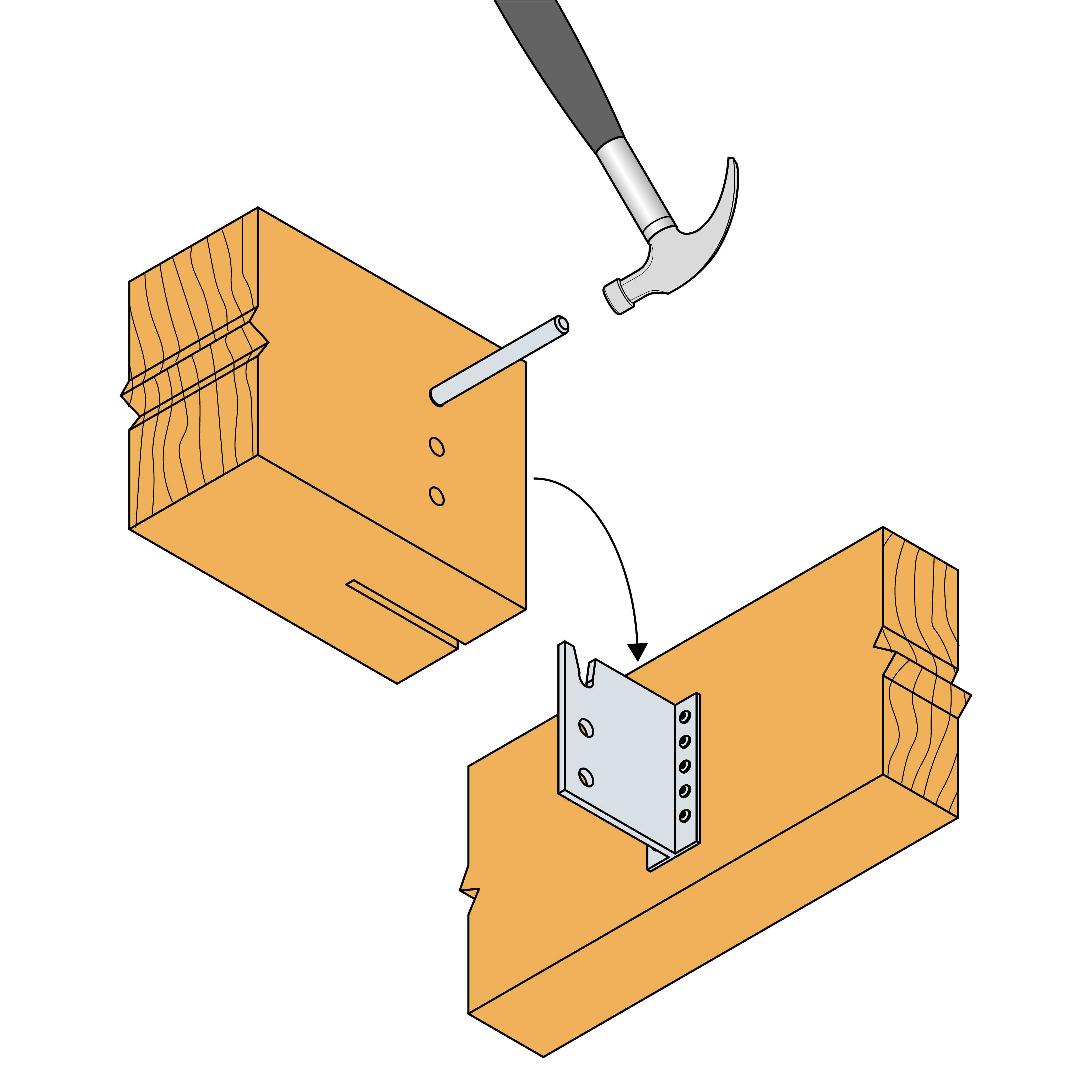

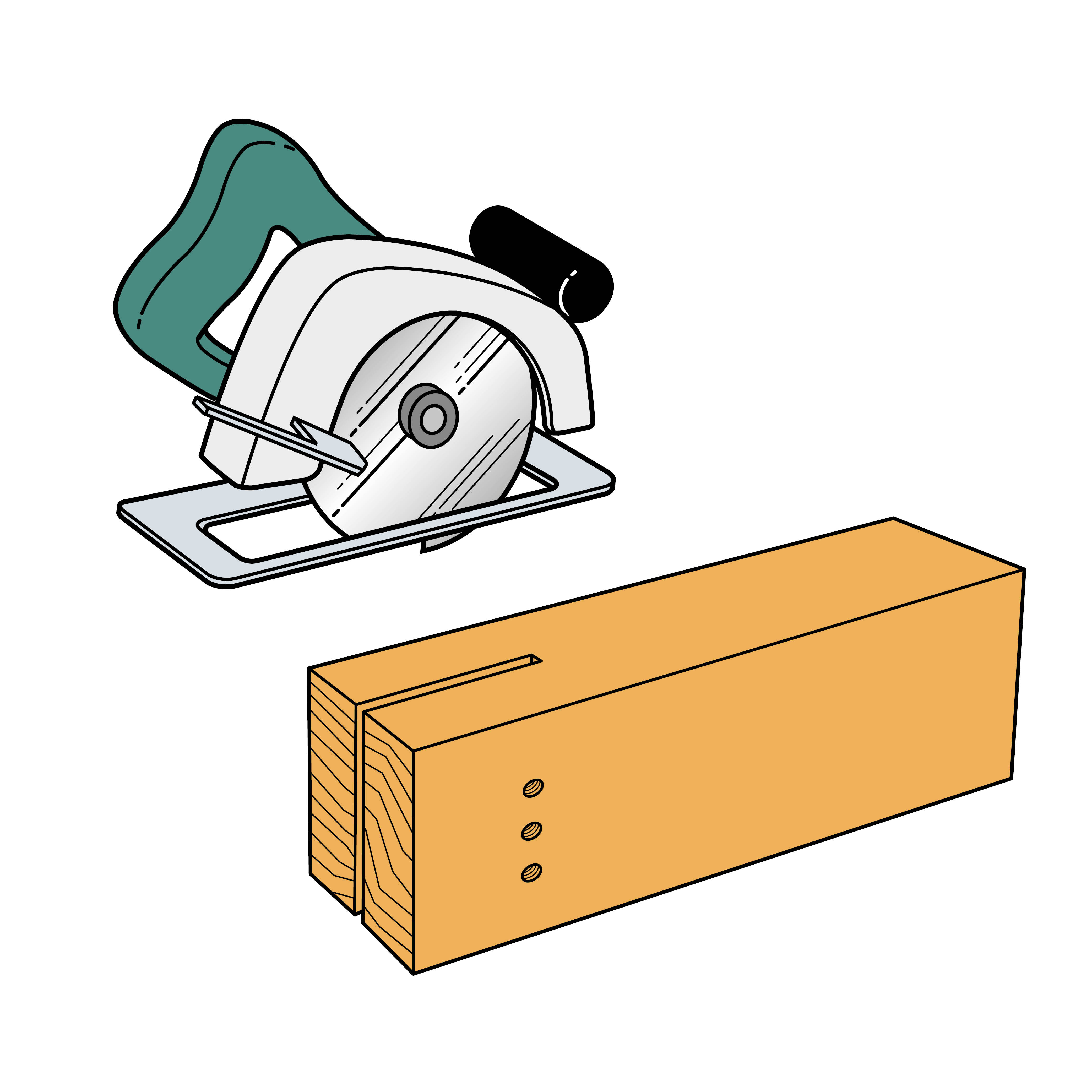

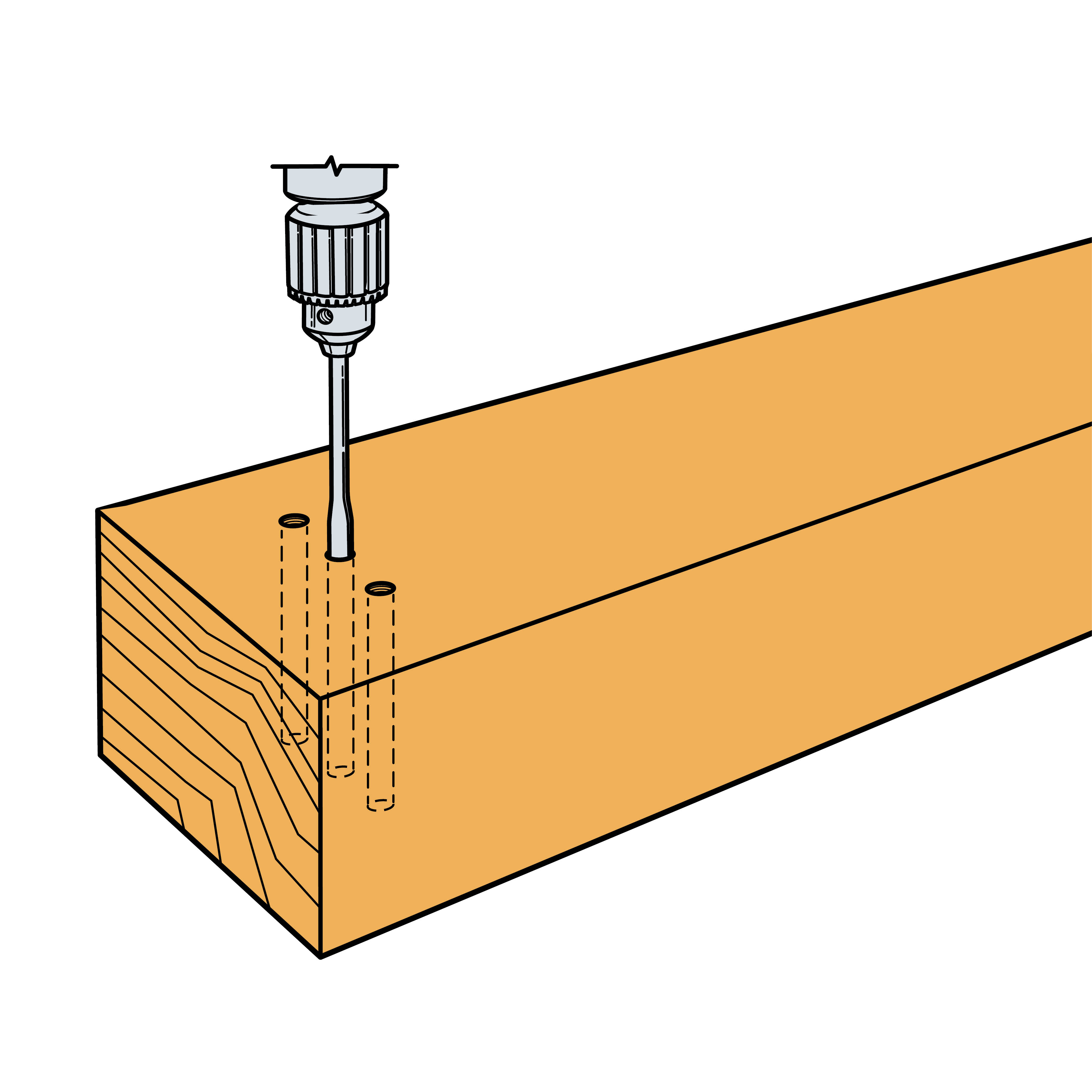

- I sekundærbjelken lages det en slisse i endetreet på 7-8 mm, i tillegg til at det forbores for dorn Ø8 eller Ø12 (bruk eventuelt boremaler). Avstand fra dorhull (øverste og nederste) til kant af bjelke skal være minst 36 mm (for BT4-90 minst 25 mm)
