Bjelkebærere
BTN bjelkebærere brukes til skjulte bjelke-/søyleskjøter. Det kan lages skjøter med loddrett helling på opp til 45°. Til en aktuell bjelkehøyde velges beslaghøyde cirka 32 mm mindre enn denne. Likevel kan BTN90 brukes til en bjelkehøyde på 90 mm.
Produktinformasjon
Egenskaper
Materiale
- Stålkvalitet:
Galvanisert stål S250GD + Z275 i henhold til EN 10346 - Korrosjonsbeskyttelse:
275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm
Fordeler
- Det kan lages skjøter med loddrett helling på opp til 45°
- Brannhemmende inntil 30 minutter. For ytterligere detaljer kontakt teknisk avdeling
Applikasjoner
Skjøter
- Tre-tre skjøter
Bruksområder
- Brukes til skjulte skjøter av bjelker i tre eller skjulte bjelke-/søyleskjøter
Tekniske data
Dimensjoner
Art. nr. | NOBB nr. | Bjelkestørrelse [mm] | Dimensjoner [mm] | Hull, HB | Hull, SB | |||||
---|---|---|---|---|---|---|---|---|---|---|
Bredde | Høyde | A | B | C | t1 | t2 | Ø5 | Ø13 | ||
Minimum | Min. β=0 | |||||||||
BTN90 | 28997633 | 60 | 90 | 90 | 103 | 46 | 3 | 6 | 8 | 4 (Ø8.5) |
BTN120 | 28997641 | 60 | 152 | 120 | 103 | 46 | 3 | 6 | 10 | 3 |
BTN160 | 28997658 | 60 | 192 | 160 | 103 | 46 | 3 | 6 | 14 | 4 |
BTN200 | 28998466 | 60 | 232 | 200 | 103 | 46 | 3 | 6 | 18 | 5 |
BTN240 | 28998474 | 60 | 272 | 240 | 103 | 46 | 3 | 6 | 22 | 6 |
HB: hovedbjelken; SB: sekundærbjelken
Kombineret last:
Karakteristisk bæreevne - Bjelke-bjelkesamling
Art. nr. | Karakteristisk bæreevne - Bjelke-bjelkesamling - Full utspikring | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Utspikring | Karakteristisk bæreevne [kN] | |||||||||||||||
HB | SB | R1,k | R2,k | |||||||||||||
Antall | Type | Antall | Type | Lengden på doren [mm] | Lengden på doren [mm] | |||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | |||||
BTN90 | 8 | CNA4.0x50 | 4 | STD8 | 8.3 | 9.2 | 10.3 | 11 | 11 | 11 | 6.2 | 6.9 | 7.7 | 8.2 | 8.2 | 8.2 |
BTN120 | 10 | CNA4.0x50 | 3 | STD12 | 13.8 | 14.5 | 15.6 | 16.9 | 18.3 | 19.5 | 9.2 | 9.7 | 10.4 | 11.3 | 12.2 | 13 |
BTN160 | 14 | CNA4.0x50 | 4 | STD12 | 22 | 23.2 | 24.7 | 26.6 | 28.5 | 30.1 | 16.5 | 17.4 | 18.5 | 20 | 21.4 | 22.6 |
BTN200 | 18 | CNA4.0x50 | 5 | STD12 | 31.1 | 32.7 | 34.7 | 37 | 39.1 | 39.9 | 24.9 | 26.2 | 27.8 | 29.6 | 31.3 | 31.9 |
BTN240 | 22 | CNA4.0x50 | 6 | STD12 | 40.5 | 42.6 | 45 | 47.5 | 48.8 | 48.8 | 33.8 | 35.5 | 37.5 | 39.6 | 40.7 | 40.7 |
HB: hovedbjelken; SB: sekundærbjelken
Lengden av dybelen er lik bredden av sekundærbjelken.
Ved bjelker med vinkel β skal bæreevne verdiene ganges med faktoren.
β | 0° | 15° | 30° | 45° |
Faktor | 1.0 | 0.95 | 0.9 | 0.85 |
R2,k belastningsverdier er utregnet på følgende måte: R2,k= R1,k x (antall dybler - 1) / (antall dybler).
Den øverste dybelen tas ikke med i beregningen av vediene for løft da den er plassert i et åpent hull.
For mer detaljert informasjon se gjeldende ETA.
Karakteristisk bæreeevne - Bjelke-bjelkesamling - R3.k og R4.k
Art. nr. | Karakteristisk bæreevne - Bjelke-bjelkesamling - Full utspikring | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Utspikring | Karakteristisk bæreevne [kN] | ||||||||||
HB | SB | R3,k | R4,k | ||||||||
Antall | Type | Antall | Type | Lengden på doren [mm] | |||||||
60 | 80 | 100 | 120 | 140 | 160 | ||||||
BTN90 | 8 | CNA4.0x50 | 4 | STD8 | 1.5 | 1.9 | 2.3 | 2.7 | 3.1 | 3.6 | 3.9 |
BTN120 | 10 | CNA4.0x50 | 3 | STD12 | 2.2 | 2.9 | 3.5 | 4.1 | 4.6 | 5.2 | 4.9 |
BTN160 | 14 | CNA4.0x50 | 4 | STD12 | 2.9 | 3.6 | 4.4 | 5.2 | 6 | 6.6 | 6.9 |
BTN200 | 18 | CNA4.0x50 | 5 | STD12 | 3.5 | 4.4 | 5.4 | 6.4 | 7.2 | 8.1 | 8.8 |
BTN240 | 22 | CNA4.0x50 | 6 | STD12 | 4.2 | 5.3 | 6.4 | 7.4 | 8.6 | 9.5 | 10.8 |
HB: hovedbjelken; SB: sekundærbjelken
Lengden av dybelen er lik bredden av sekundærbjelken.
Belastningskapasitet R4,k gjelder for alle lengder ståldybler.
Karakteristisk bæreevne - Bjelke-søylesamling
Art. nr. | Karakteristisk bæreevne - Bjelke-søylesamling - Delvis utspikring | ||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Utspikring | Søjle bredd | Karakteristisk bæreevne [kN] | |||||||||||||||
HB | SB | Minimum | R1,k | R2,k | |||||||||||||
Antall | Type | Antall | Type | Lengden på doren [mm] | Lengden på doren [mm] | ||||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 60 | 80 | 100 | 120 | 140 | 160 | ||||||
BTN90 | 4 | CNA4.0x50 | 4 | STD8 | 66 | 7.1 | 7.9 | 8.6 | 8.9 | 8.9 | 8.9 | 5.3 | 5.9 | 6.4 | 6.7 | 6.7 | 6.7 |
BTN120 | 6 | CNA4.0x50 | 3 | STD12 | 66 | 12.4 | 13 | 13.3 | 13.3 | 13.3 | 13.3 | 8.3 | 8.7 | 8.9 | 8.9 | 8.9 | 8.9 |
BTN160 | 8 | CNA4.0x50 | 4 | STD12 | 66 | 16.8 | 17.7 | 17.7 | 17.7 | 17.7 | 17.7 | 12.6 | 13.3 | 13.3 | 13.3 | 13.3 | 13.3 |
BTN200 | 10 | CNA4.0x50 | 5 | STD12 | 66 | 21.1 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 | 16.9 | 17.8 | 17.8 | 17.8 | 17.8 | 17.8 |
BTN240 | 12 | CNA4.0x50 | 6 | STD12 | 66 | 25.3 | 26.6 | 26.6 | 26.6 | 26.6 | 26.6 | 21.1 | 22.2 | 22.2 | 22.2 | 22.2 | 22.2 |
HB: hovedbjelken; SB: sekundærbjelken
Lengden av dybelen er lik bredden av sekundærbjelken.
Ved bjelker med vinkel β skal bæreevne verdiene ganges med faktoren.
β | 0° | 15° | 30° | 45° |
Faktor | 1.0 | 0.95 | 0.9 | 0.85 |
Belastningsverdiene i denne tabell gjelder også ved delvis spikring/skruing i bjelke-bjelke samlinger.
R2,k belastningsverdier er utregnet på følgende måte: R2,k= R1,k x (antall dybler - 1) / (antall dybler).
Den øverste dybelen tas ikke med i beregningen av vediene for løft da den er plassert i et åpent hull.
For mer detaljert informasjon se gjeldende ETA.
Karakteristisk bæreevne - Bjelke-søylesamling - R3.k og R4.k
Art. nr. | Karakteristisk bæreevne - Bjelke-søylesamling - Delvis utspikring | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Utspikring | Søjle bredd | Karakteristisk bæreevne [kN] | ||||||||||
HB | SB | Minimum | R3,k | R4,k | ||||||||
Antall | Type | Antall | Type | Lengden på doren [mm] | ||||||||
60 | 80 | 100 | 120 | 140 | 160 | |||||||
BTN90 | 4 | CNA4.0x50 | 4 | STD8 | 66 | 1.2 | 1.6 | 2 | 2.4 | 2.4 | 2.4 | 3.9 |
BTN120 | 6 | CNA4.0x50 | 3 | STD12 | 66 | 1.8 | 2.4 | 3 | 3.6 | 4.1 | 4.1 | 5.9 |
BTN160 | 8 | CNA4.0x50 | 4 | STD12 | 66 | 2.3 | 3 | 3.6 | 3.9 | 3.9 | 3.9 | 7.8 |
BTN200 | 10 | CNA4.0x50 | 5 | STD12 | 66 | 2.9 | 3.8 | 4.6 | 5.5 | 6.2 | 6.3 | 9.8 |
BTN240 | 12 | CNA4.0x50 | 6 | STD12 | 66 | 3.4 | 4.2 | 5.2 | 6 | 6.1 | 6.1 | 11.8 |
HB: hovedbjelken; SB: sekundærbjelken
Lengden av av dybelen er lik bredden av sekundærbjelken.
Belastningskapasitet R4,k gjelder for alle lengder ståldybler.
Montering
Montering

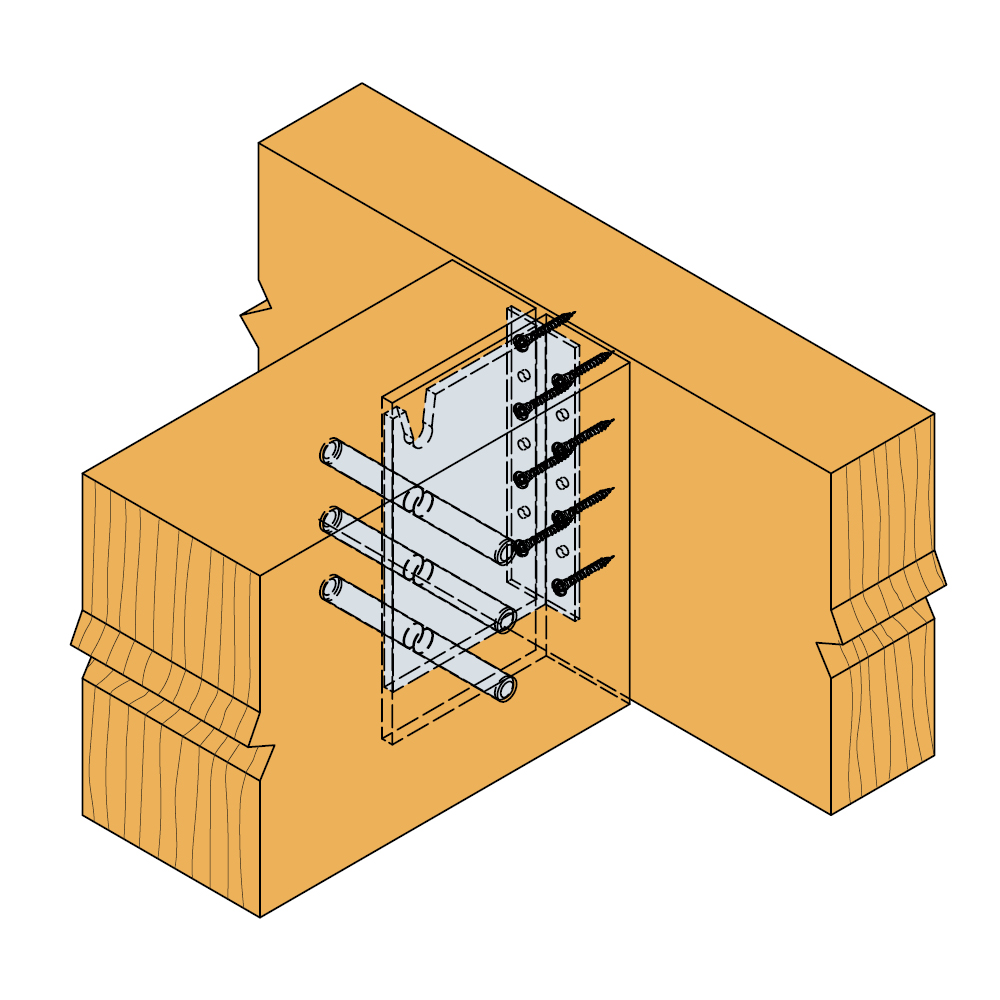

Innfesting
- Ved montering på hovedbjelken/-søylen brukes CNA4,0xℓ beslagspiker eller CSA5,0xℓ beslagskruer

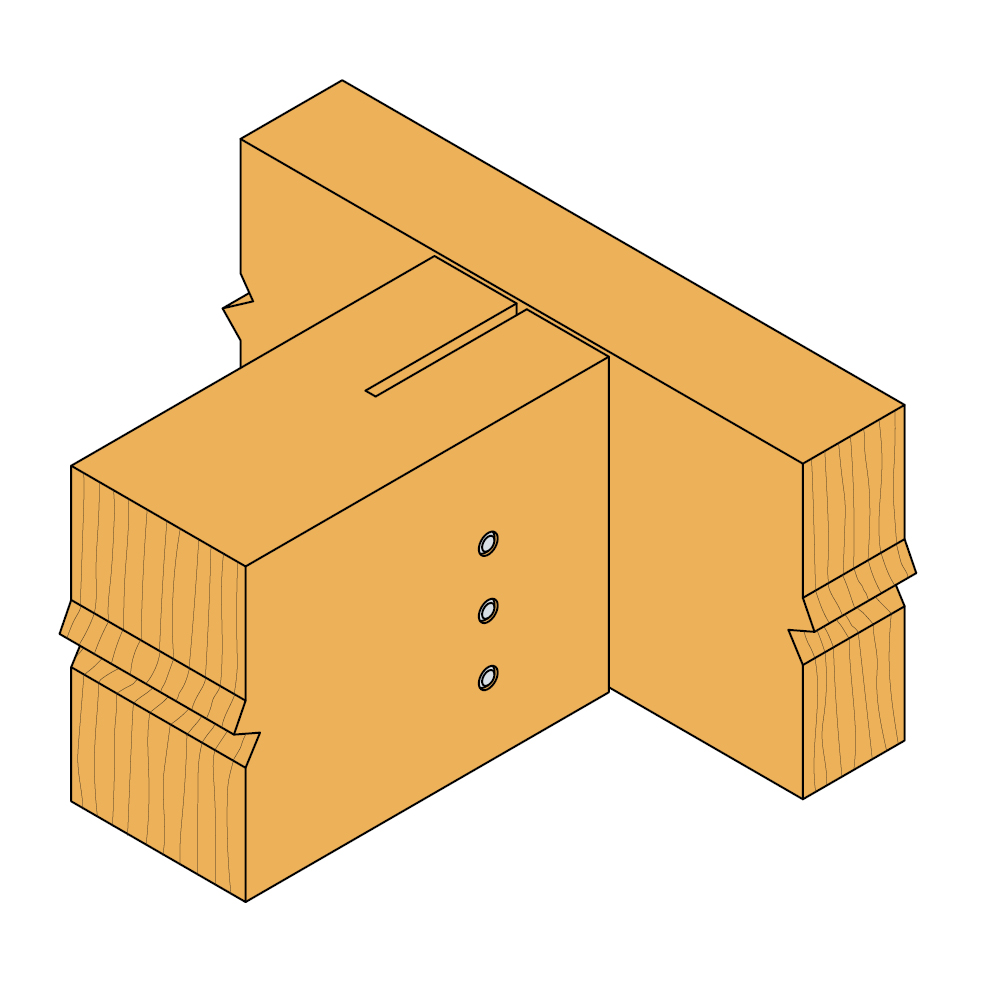

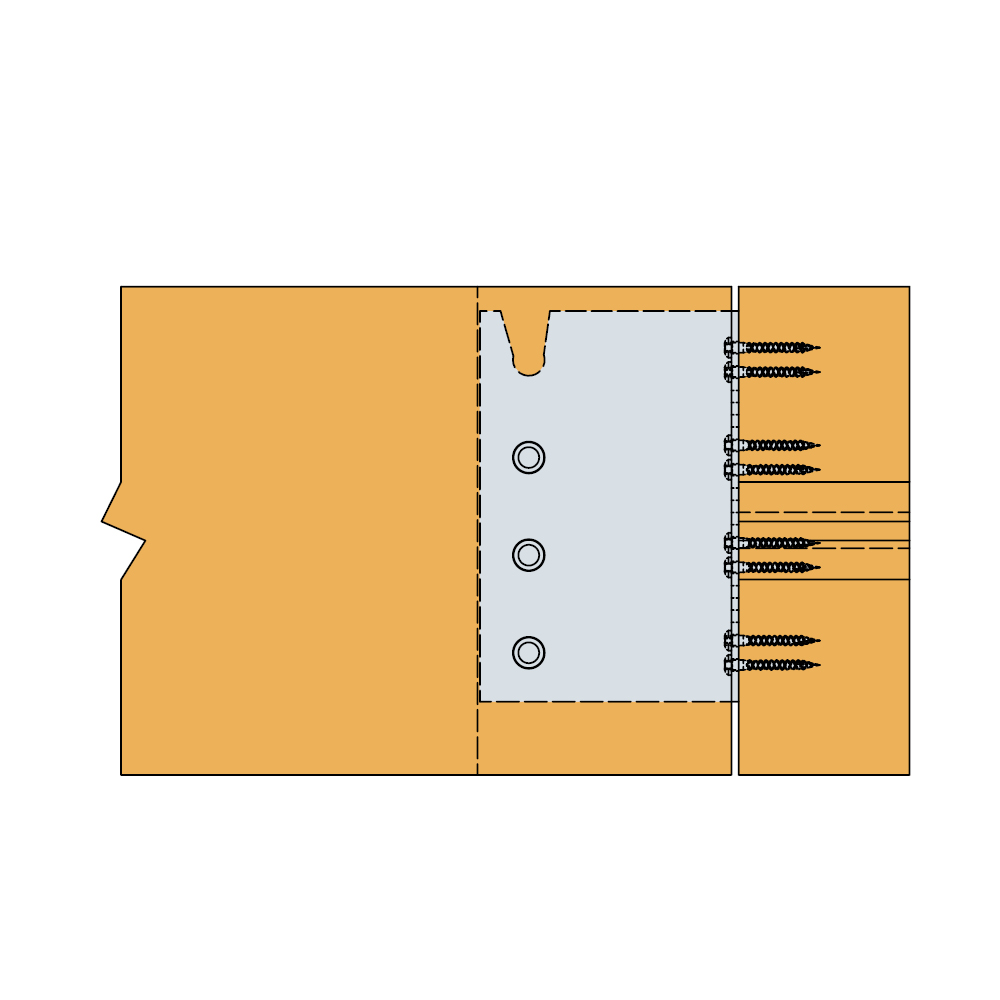

- I sekundærbjelken skjæres en slisse i endetreet på 7-8 mm, i tillegg til at det forbores til en dor Ø8 eller Ø12. Bruk eventuelt boremaler. Avstanden fra dorhull (øverste og nederste) til kanten av bjelken skal være minst 36 mm for Ø12 dorne samt 25 mm for Ø8 dorne.
