BSD
Bjelkesko av hullplate
BSD bjelkesko brukes til skjøting av trebjelker i samme plan, særlig bjelker med stort tverrsnitt. Bjelkesko BSD (med utadvendte fliker) kan leveres med bolthull opp til 13 mm for montering på stål eller betong. Bjelkesko BSD leveres på bestilling med kort leveringstid. Bjelkeskoene kan leveres CE-merkede i bredder mellom 34 og 250 mm, og i 1,5, 2,0, 3,0 og 4,0 mm tykkelse.
CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
Elgalvanisert stål 20 µm
Tilgjengelig i Connestor Selector
Produktinformasjon
Egenskaper
Materiale
- Stålkvalitet:
Galvanisert stål S250GD + Z275 i henhold til EN 10346 - Korrosjonsbeskyttelse:
275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm
Fordeler
- Kan utstyres med bolthull, slik at innfesting til betong og stål også er en mulighet
- I tillegg til standardstørrelsene, kan BSD bjelkesko også lages på bestilling
Applikasjoner
Skjøter
- Tre-tre skjøt
- Tre-stål skjøt
- Tre-betong skjøt
Bruksområder
- Brukes til skjøting av bjelker i samme plan (bjelker med stort tverrsnitt og limtrebjelker)
Tekniske data
Dimensjoner
Art. nr. | Bjelkestørrelse [mm] | Dimensjoner [mm] | Hull, HB | Hull, SB | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Bredde | Høyde | A | B | C | D | F | t | Ø5 [mm] | Ø5 [mm] | |||
Minimum | Maksimum | Minimum | Maksimum | |||||||||
BSD A/100 | 34 | 250 | 110 | 150 | A | 100 | 50 | 30 | 52 | 2 | 16 | 8 |
BSD A/120 | 34 | 250 | 130 | 180 | A | 120 | 50 | 30 | 52 | 2 | 20 | 10 |
BSD A/140 | 34 | 250 | 150 | 210 | A | 140 | 50 | 30 | 52 | 2 | 24 | 12 |
BSD A/160 | 34 | 250 | 170 | 240 | A | 160 | 50 | 30 | 52 | 2 | 28 | 14 |
BSD A/180 | 34 | 250 | 190 | 270 | A | 180 | 50 | 30 | 52 | 2 | 32 | 16 |
BSD A/200 | 34 | 250 | 210 | 300 | A | 200 | 50 | 30 | 52 | 2 | 36 | 18 |
BSD A/220 | 34 | 250 | 230 | 330 | A | 220 | 50 | 30 | 52 | 2 | 40 | 20 |
BSD A/240 | 34 | 250 | 250 | 360 | A | 240 | 50 | 30 | 52 | 2 | 44 | 22 |
BSD A/260 | 34 | 250 | 270 | 390 | A | 260 | 50 | 30 | 52 | 2 | 48 | 24 |
BSD A/280 | 34 | 250 | 290 | 420 | A | 280 | 50 | 30 | 52 | 2 | 52 | 26 |
BSD A/300 | 34 | 250 | 310 | 450 | A | 300 | 50 | 30 | 52 | 2 | 56 | 28 |
BSD A/320 | 34 | 250 | 330 | 480 | A | 320 | 50 | 30 | 52 | 2 | 60 | 30 |
BSD100/120 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD100/240 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD120/180 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD120/300 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD120/320 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD140/200 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD140/220 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD140/240 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD140/260 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD140/300 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD140/320 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD160/160 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD160/260 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD160/280 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD160/300 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD160/320 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD180/180 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD180/220 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD180/280 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD180/320 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD200/240 | - | - | - | - | - | - | - | - | - | - | - | - |
BSD200/280 | - | - | - | - | - | - | - | - | - | - | - | - |
HB: hovedbjelken; SB: sekundærbjelken
Produseres etter ordre – noe leveringstid må påregnes

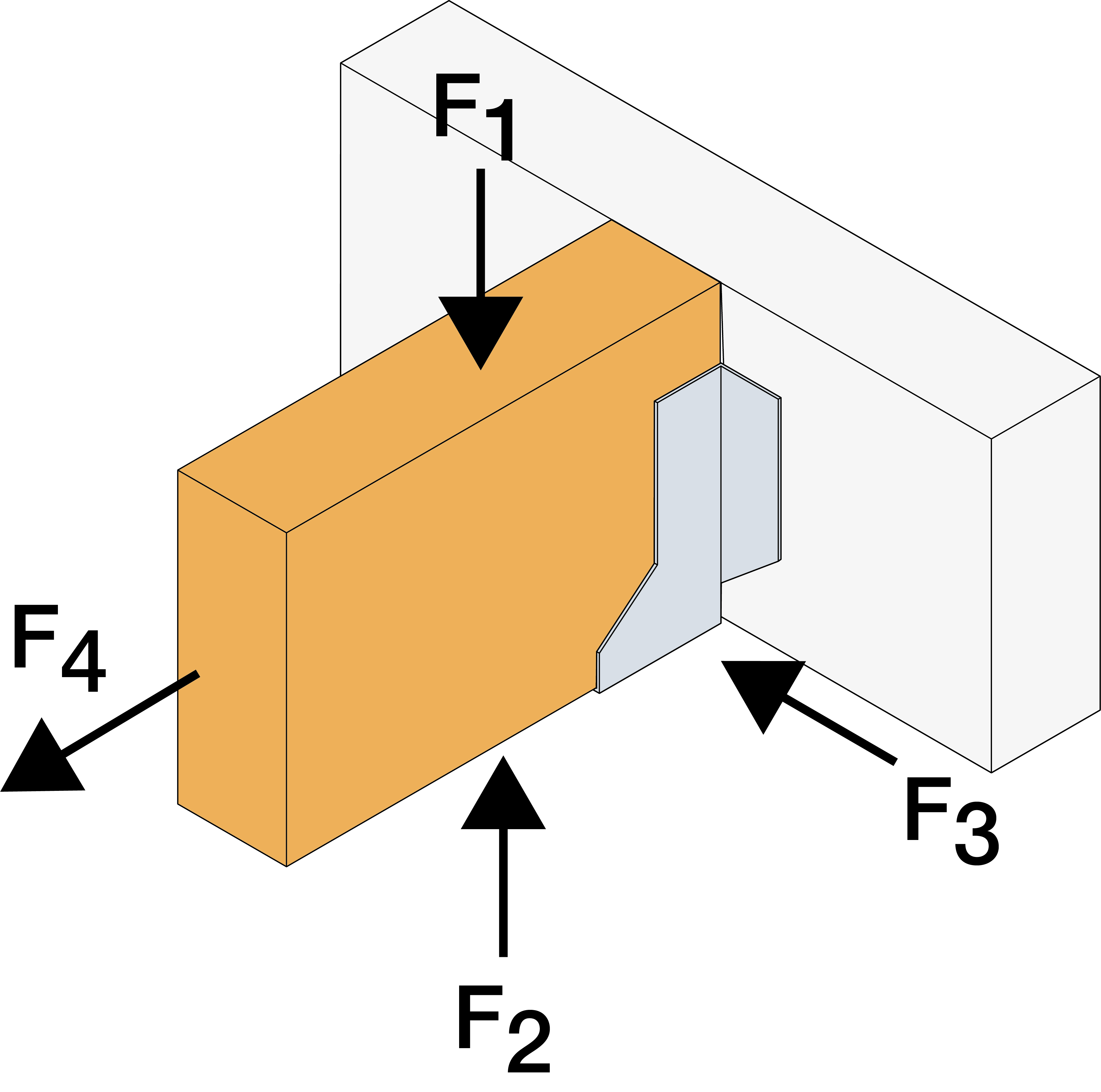

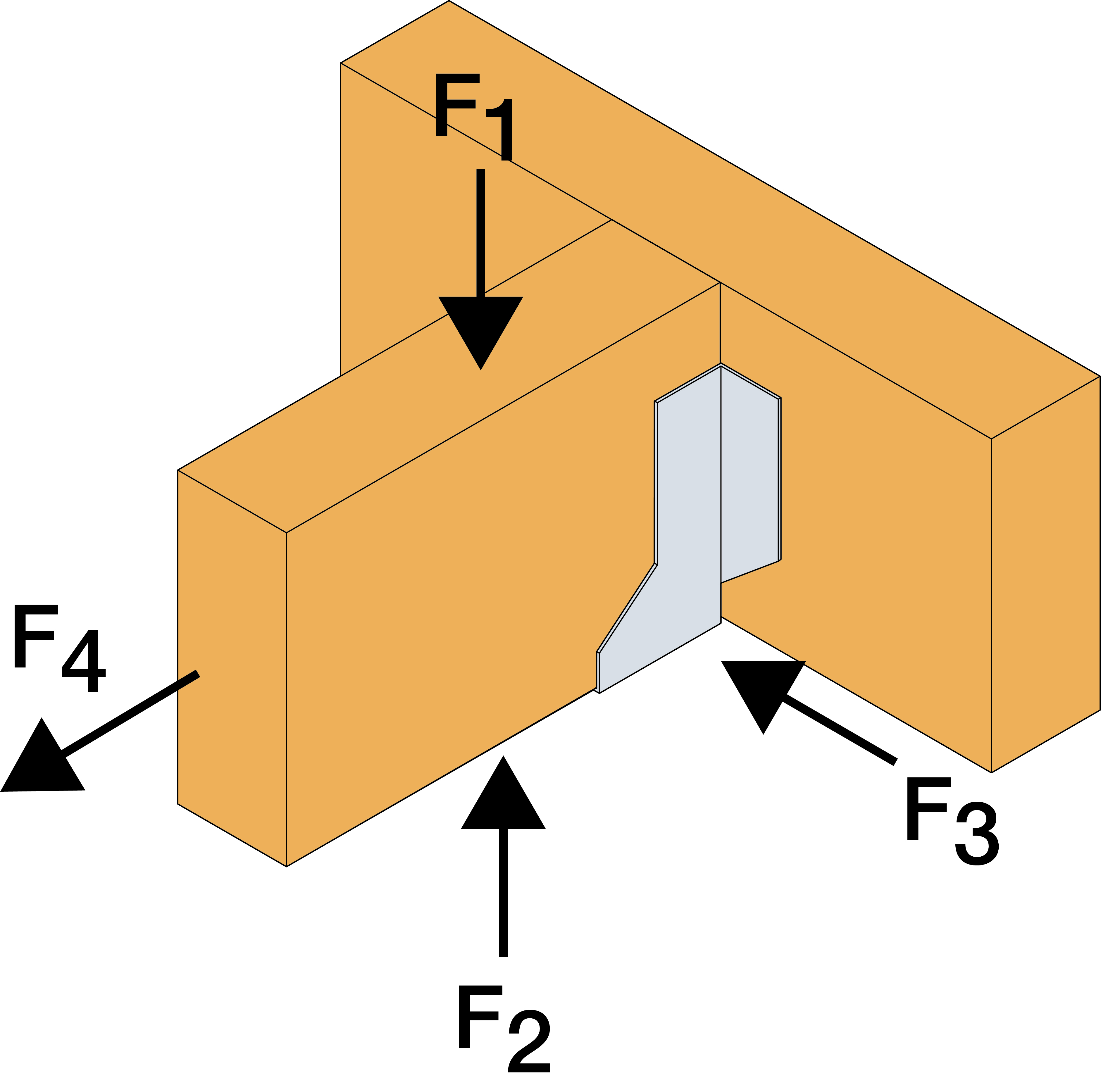

Karakteristisk bæreevne - Bjelke-bjelkesamling - Full utspikring
Art. nr. | Utspikring | Karakteristisk bæreevne [kN] | ||||||
---|---|---|---|---|---|---|---|---|
HB | SB | R1,k | F2 | |||||
Antall | Antall | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | |
BSD A/100 | 16 | 8 | 8.2 | 9.9 | 15.9 | 8.5 | 10.3 | 16.4 |
BSD A/120 | 20 | 10 | 11.9 | 14.2 | 22.5 | 12.2 | 14.6 | 23.2 |
BSD A/140 | 24 | 12 | 16 | 19.1 | 29.9 | 16.4 | 19.6 | 28.3 |
BSD A/160 | 28 | 14 | 20.6 | 24.5 | 37.8 | 21.1 | 25.1 | 33 |
BSD A/180 | 32 | 16 | 25.7 | 30.4 | 42.5 | 26.2 | 29.3 | 37.8 |
BSD A/200 | 36 | 18 | 31.1 | 36.6 | 47.2 | 29.9 | 32.9 | 42.5 |
BSD A/220 | 40 | 20 | 36.5 | 40.3 | 51.9 | 33.2 | 36.6 | 47.2 |
BSD A/240 | 44 | 22 | 39.8 | 43.9 | 56.6 | 36.5 | 40.3 | 51.9 |
BSD A/260 | 48 | 24 | 43.2 | 47.6 | 61.4 | 39.8 | 43.9 | 56.6 |
BSD A/280 | 52 | 26 | 46.5 | 51.2 | 66.1 | 43.2 | 47.6 | 61.4 |
BSD A/300 | 56 | 28 | 49.8 | 54.9 | 70.8 | 46.5 | 51.2 | 66.1 |
BSD A/320 | 60 | 30 | 53.1 | 58.6 | 75.5 | 49.8 | 54.9 | 70.8 |
BSD100/120 | - | - | - | - | - | - | - | - |
BSD100/240 | - | - | - | - | - | - | - | - |
BSD120/180 | - | - | - | - | - | - | - | - |
BSD120/300 | - | - | - | - | - | - | - | - |
BSD120/320 | - | - | - | - | - | - | - | - |
BSD140/200 | - | - | - | - | - | - | - | - |
BSD140/220 | - | - | - | - | - | - | - | - |
BSD140/240 | - | - | - | - | - | - | - | - |
BSD140/260 | - | - | - | - | - | - | - | - |
BSD140/300 | - | - | - | - | - | - | - | - |
BSD140/320 | - | - | - | - | - | - | - | - |
BSD160/160 | - | - | - | - | - | - | - | - |
BSD160/260 | - | - | - | - | - | - | - | - |
BSD160/280 | - | - | - | - | - | - | - | - |
BSD160/300 | - | - | - | - | - | - | - | - |
BSD160/320 | - | - | - | - | - | - | - | - |
BSD180/180 | - | - | - | - | - | - | - | - |
BSD180/220 | - | - | - | - | - | - | - | - |
BSD180/280 | - | - | - | - | - | - | - | - |
BSD180/320 | - | - | - | - | - | - | - | - |
BSD200/240 | - | - | - | - | - | - | - | - |
BSD200/280 | - | - | - | - | - | - | - | - |
HB: hovedbjelken; SB: sekundærbjelken
Karakteristisk bæreevne - Full utspikring F3
Art. nr. | Utspikring | Karakteristisk bæreevne [kN] | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
HB | SB | R3,k | |||||||||||||||
Antall | Antall | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | |||||||||||||
A = 60 mm | A = 80 mm | A = 120 mm | A = 160 mm | A = 60 mm | A = 80 mm | A = 120 mm | A = 160 mm | A = 80 mm | A = 100 mm | A = 120 mm | A = 140 mm | A = 160 mm | A = 180 mm | A = 200 mm | |||
BSD A/100 | 16 | 8 | 4 | 4.3 | 4.6 | 4.7 | 4.7 | 5.1 | 5.5 | 5.7 | 7.9 | 8.4 | 8.8 | 9 | 9.2 | 9.3 | 9.4 |
BSD A/120 | 20 | 10 | 4.8 | 5.2 | 5.7 | 5.8 | 5.6 | 6.2 | 6.8 | 7 | 9.4 | 10.2 | 10.7 | 11.1 | 11.3 | 11.5 | 11.6 |
BSD A/140 | 24 | 12 | 5.4 | 6.1 | 6.7 | 6.9 | 6.3 | 7.1 | 8 | 8.3 | 10.7 | 11.7 | 12.5 | 13 | 13.3 | 13.6 | 13.8 |
BSD A/160 | 28 | 14 | 6 | 6.8 | 7.6 | 8 | 7 | 8 | 9.1 | 9.6 | 11.8 | 13.1 | 14 | 14.7 | 15.2 | 15.6 | 15.8 |
BSD A/180 | 32 | 16 | 6.5 | 7.5 | 8.5 | 9 | 7.5 | 8.7 | 10.1 | 10.8 | 12.7 | 14.3 | 15.5 | 16.3 | 17 | 17.4 | 17.8 |
BSD A/200 | 36 | 18 | 7 | 8.1 | 9.4 | 10 | 8 | 9.4 | 11.1 | 11.9 | 13.5 | 15.4 | 16.8 | 17.8 | 18.6 | 19.2 | 19.7 |
BSD A/220 | 40 | 20 | 7.3 | 8.6 | 10.2 | 10.9 | 8.4 | 10 | 11.9 | 13 | 14.2 | 16.3 | 17.9 | 19.1 | 20.1 | 20.8 | 21.4 |
BSD A/240 | 44 | 22 | 7.6 | 9.1 | 10.9 | 11.8 | 8.7 | 10.5 | 12.8 | 14 | 14.8 | 17.1 | 18.9 | 20.3 | 21.5 | 22.4 | 23.1 |
BSD A/260 | 48 | 24 | 7.9 | 9.5 | 11.6 | 12.6 | 9 | 10.9 | 13.5 | 14.9 | 15.3 | 17.8 | 19.8 | 21.4 | 22.7 | 23.8 | 24.6 |
BSD A/280 | 52 | 26 | 8.1 | 9.9 | 12.2 | 13.4 | 9.2 | 11.3 | 14.2 | 15.8 | 15.7 | 18.4 | 20.6 | 22.4 | 23.9 | 25.1 | 26.1 |
BSD A/300 | 56 | 28 | 8.3 | 10.2 | 12.7 | 14.2 | 9.4 | 11.6 | 14.8 | 16.7 | 16 | 18.9 | 21.3 | 23.3 | 24.9 | 26.3 | 27.4 |
BSD A/320 | 60 | 30 | 8.5 | 10.5 | 13.2 | 14.9 | 9.5 | 11.9 | 15.3 | 17.4 | 16.3 | 19.4 | 21.9 | 24.1 | 25.9 | 27.4 | 28.6 |
BSD100/120 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD100/240 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD120/180 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD120/300 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD120/320 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD140/200 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD140/220 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD140/240 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD140/260 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD140/300 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD140/320 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD160/160 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD160/260 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD160/280 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD160/300 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD160/320 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD180/180 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD180/220 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD180/280 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD180/320 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD200/240 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
BSD200/280 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
HB: hovedbjelken; SB: sekundærbjelken
Karakteristisk bæreevne - Tre-Tresamling - Delvis utspikring
Art. nr. | Utspikring | Karakteristisk bæreevne [kN] | ||||||
---|---|---|---|---|---|---|---|---|
HB | SB | R1,k | F2 | |||||
Antall | Antall | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | CNA 4,0x35 | CNA 4,0x40 | CNA 4,0x60 | |
BSD A/100 | 8 | 4 | 5.3 | 6.3 | 9.9 | 4.1 | 4.9 | 7.9 |
BSD A/120 | 10 | 6 | 7.1 | 8.4 | 13.1 | 5.9 | 7.1 | 11.2 |
BSD A/140 | 12 | 6 | 9.5 | 11.2 | 17.2 | 8 | 9.5 | 14.2 |
BSD A/160 | 14 | 8 | 11.7 | 13.8 | 21 | 10.3 | 12.2 | 18.9 |
BSD A/180 | 16 | 8 | 14.5 | 17 | 23.6 | 12.8 | 14.6 | 18.9 |
BSD A/200 | 18 | 10 | 17.1 | 20.1 | 28.3 | 15.5 | 18.3 | 23.6 |
BSD A/220 | 20 | 10 | 19.9 | 22 | 28.3 | 16.6 | 18.3 | 23.6 |
BSD A/240 | 22 | 12 | 23 | 25.6 | 33 | 19.9 | 22 | 28.3 |
BSD A/260 | 24 | 12 | 23.2 | 25.6 | 33 | 19.9 | 22 | 28.3 |
BSD A/280 | 26 | 14 | 26.6 | 29.3 | 37.8 | 23.2 | 25.6 | 33 |
BSD A/300 | 28 | 14 | 26.6 | 29.3 | 37.8 | 23.2 | 25.6 | 33 |
BSD A/320 | 30 | 16 | 29.9 | 32.9 | 42.5 | 26.6 | 29.3 | 37.8 |
BSD100/120 | - | - | - | - | - | - | - | - |
BSD100/240 | - | - | - | - | - | - | - | - |
BSD120/180 | - | - | - | - | - | - | - | - |
BSD120/300 | - | - | - | - | - | - | - | - |
BSD120/320 | - | - | - | - | - | - | - | - |
BSD140/200 | - | - | - | - | - | - | - | - |
BSD140/220 | - | - | - | - | - | - | - | - |
BSD140/240 | - | - | - | - | - | - | - | - |
BSD140/260 | - | - | - | - | - | - | - | - |
BSD140/300 | - | - | - | - | - | - | - | - |
BSD140/320 | - | - | - | - | - | - | - | - |
BSD160/160 | - | - | - | - | - | - | - | - |
BSD160/260 | - | - | - | - | - | - | - | - |
BSD160/280 | - | - | - | - | - | - | - | - |
BSD160/300 | - | - | - | - | - | - | - | - |
BSD160/320 | - | - | - | - | - | - | - | - |
BSD180/180 | - | - | - | - | - | - | - | - |
BSD180/220 | - | - | - | - | - | - | - | - |
BSD180/280 | - | - | - | - | - | - | - | - |
BSD180/320 | - | - | - | - | - | - | - | - |
BSD200/240 | - | - | - | - | - | - | - | - |
BSD200/280 | - | - | - | - | - | - | - | - |
HB: hovedbjelken; SB: sekundærbjelken
