C1 - C5

Bulldog® - mellomleggsskiver, dobbeltsidet

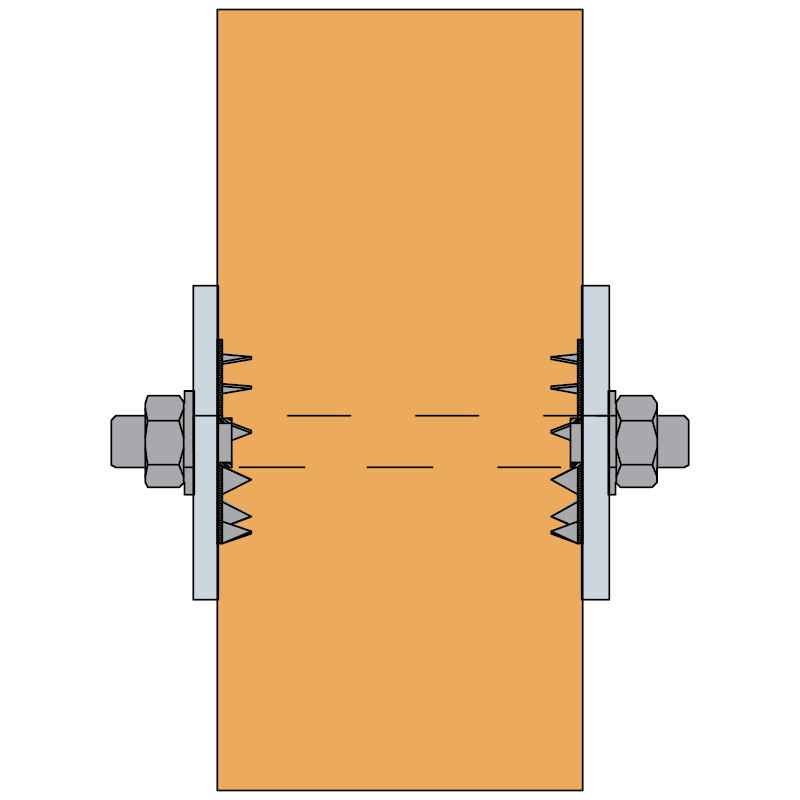

Bulldog® mellomleggsskiver brukes til forsterkning av boltede skjøter i trekonstruksjoner. Tosidige mellomleggsskiver brukes utelukkende i tre-tre skjøter, mens ensidige skiver også kan brukes i skjøter mellom stål og tre. Bulldogskivene er produsert i henhold til EN912, der den nøyaktige geometrien til produktene fremkommer.

Teknisk dataark

CE-merket

EPD

Outdoor

Anvendelsesklasse 3

Hot Dip Galvanized

Produktinformasjon

Bilder

Egenskaper

Materiale

HC340LA
Bulldog mellemlæg er fremstillet af HC340LA. Mellemlæggene er varmforzinkede typisk 50 μm. De kan derfor anvendes i korossivt miljø.

Fordeler

Bulldog forøger bæreevnen af bolte og franskeskruer i sidetræs- og endetræsforbindelser

Applikasjoner

Skjøter

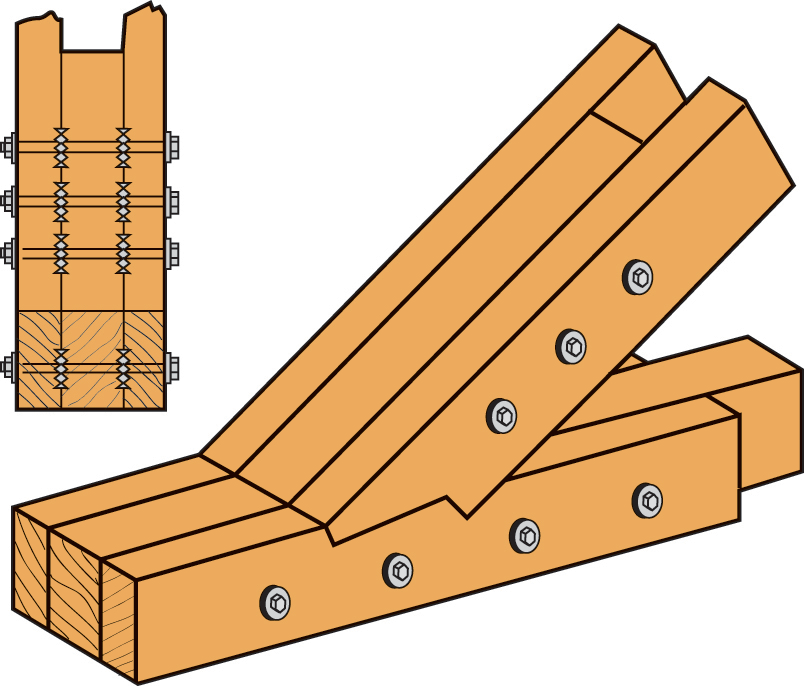

Tre-tre skjøter

Bruksområder

Tre-tre skjøter

Tekniske data

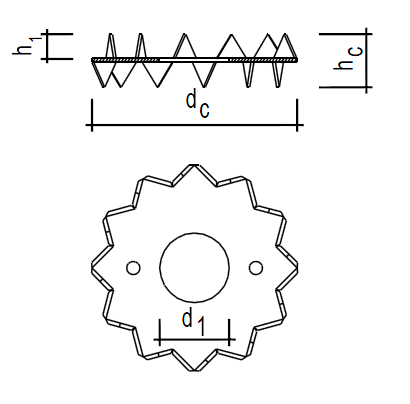

Dimensjoner - Rund tosidet C1

Dimensjoner

Referanse	beslag dimensjoner[mm]
	annet			produktdimensjoner[mm]
	type	NOB nr.	antall per eske	t[mm]	Ø (2)		høyde
					External	Center hull	Teeth	Total
					dc[mm]	d₁[mm]	h₁[mm]	hc[mm]
C1-75G-B	C1	24793960	100.0	1.3	75	26	9.1	19.5
C1-95G-B	C1	24793978	40.0	1.4	95	33	11.3	24
C1-117G-B	C1	24793994	25.0	1.5	117	48	14.3	30

Dimensjoner - Oval tosidet C3

Dimensjoner

Referanse	beslag dimensjoner[mm]
	annet			produktdimensjoner[mm]
	type	NOB nr.	antall per eske	t[mm]	a₁[mm]	a₂[mm]	Ø (2)		høyde
							Center hull	Side hull	Teeth	Total
							d₁[mm]	d2[mm]	h₁[mm]	hc[mm]
C3-73/130G-B	C3	24794018	50.0	1.5	73	130	26	16	13.3	28

Dimensioner - Firkantet tosidet C5

Dimensjoner

Referanse	beslag dimensjoner[mm]
	annet			produktdimensjoner[mm]
	type	NOB nr.	antall per eske	t[mm]	Ø (2)		høyde
					External	Center hull	Teeth	Total
					dc[mm]	d₁[mm]	h₁[mm]	hc[mm]
C5-100G-B	C5	24793986	50.0	1.4	100	40	7.3	16
C5-130G-B	C5	24794000	25.0	1.5	130	52	9.3	20

Minimum kantavstand og karakteristisk bæreevne

Referanse	beslag dimensjoner[mm]	skjær connectors kapasitet
	annet	Chosen tre tykkelse[mm]		Characteristic skjær resistance (bolt resistance not included)[kN]	minste distances[mm]
	type	t₁[mm]	t₂[mm]	Rv,ₖ[kN]	avstand perpendicular to grain	from loaded end	from unloaded end	from loaded kant	from unloaded kant	avstand parallel to grain
	type	t₁[mm]	t₂[mm]	Rv,ₖ[kN]	a₂[mm]	a₃.ₜ[mm]	a₃.c α=₉₀°[mm]	a₄.ₜ α=₉₀°[mm]	a₄.c[mm]	a₁ α=₀°[mm]
C1-75G-B	C1	28	46	11.6	90	113	113	60	45	113
C1-95G-B	C1	34	57	16.6	114	143	143	76	57	143
C1-117G-B	C1	43	72	22.7	141	176	176	94	71	176
C3-73/130G-B	C3	40	67	17.1	117	146	146	78	59	146
C5-100G-B	C5	22	37	18	120	150	150	80	60	150
C5-130G-B	C5	28	47	26.6	156	195	195	104	78	195

The given characteristic shear resistance per connector R_v,k is calculated according to the minimum distances given in this table and for timber grade C24. This capacity can be increased with a higher timber grade (see k₃ factor according to EN1995). This capacity can also be decreased with lower a_3.t (see k₂ factor according to EN1995). For lower t₁ or t₂, please refer to EN1995. The characteristic bolt shear resistance is not included and should be added.

Sertifiseringer

Ytelseserklæring (DoP)

se-dop-h10-0007-04.pdf

product.doc.history.show

2018-07-16

se-dop-h10-0007-issue-3.pdf

2013-04-19

se-dop-h10-0007-issue-2.pdf

uk-dop-h10-0007-04.pdf

product.doc.history.show

2018-07-16

uk-dop-h10-0007-issue-3.pdf

2015-08-05

uk-dop-h10-0007.pdf

2013-03-01

36b688721277b8a2cb6a94358a84dedb6edc5365.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
