C2 - C4
Bulldog® - mellomleggsskiver, ensidige

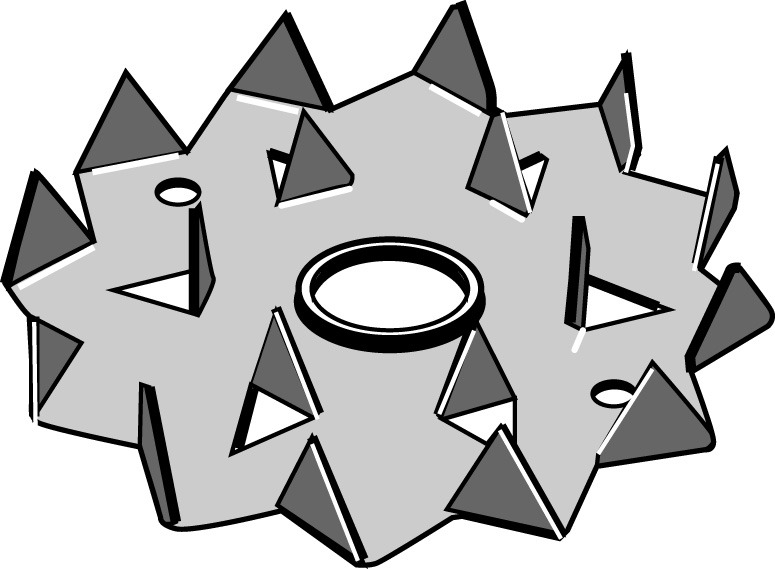

Bulldog® mellomleggsskiver brukes til forsterkning av boltede skjøter i trekonstruksjoner. Tosidige mellomleggsskiver brukes utelukkende i tre-tre skjøter, mens ensidige skiver også kan brukes i skjøter mellom stål og tre. Bulldogskivene er produsert i henhold til EN912, der den nøyaktige geometrien til produktene fremkommer.
CE-merket
Anvendelsesklasse 3
Outdoor
Hot Dip Galvanized
Produktinformasjon
Egenskaper
Materiale
- HC340LA
- Bulldog mellomleggsskiver er laget av HC340LA. Mellomleggene er varmforsinkede, typisk 50 μm. De kan derfor brukes i et korossivt miljø.
Fordeler
- Bulldog styrker bæreevnen på bolter og franske treskruer i sidetres- og endetresforbindelser
Applikasjoner
Skjøter
- Tre-tre skjøter
- Tre-søyle skjøter
Bruksområder
- Brukes til å styrke bæreevnen på bolter og franske treskruer i sidetres- og endetresforbindelser
Tekniske data
Dimensjoner - Rund ensidet C2
Art. nr. | Type | NOBB nr. | Mål [mm] | ||||
---|---|---|---|---|---|---|---|
Diameter i beslag | Høyde | Tykkelse | |||||
Utvendig | Hul i midten | Tænder | Total | t | |||
dc | d1 | h1 | hc | ||||
C2-50M10G-B | C2 | 24794026 | 50 | 10.4 | 5.6 | 6.6 | 1 |
C2-50M12G | C2 | 24794034 | 50 | 12.4 | 5.6 | 6.6 | 1 |
C2-50M12G-B | C2 | - | 50 | 12.4 | 5.6 | 6.6 | 1 |
C2-50M16G-B | C2 | 24794042 | 50 | 16.4 | 5.6 | 6.6 | 1 |
C2-50M20G-B | C2 | 24794059 | 50 | 20.4 | 5.6 | 6.6 | 1 |
C2-62M12G | C2 | 24794067 | 62 | 12.4 | 7.5 | 8.7 | 1.2 |
C2-62M12G-B | C2 | - | 62 | 12.4 | 7.5 | 8.7 | 1.2 |
C2-62M16G-B | C2 | 24794075 | 62 | 16.4 | 7.5 | 8.7 | 1.2 |
C2-62M20G-B | C2 | 24794083 | 62 | 20.4 | 7.5 | 8.7 | 1.2 |
C2-75M12G | C2 | 24794091 | 75 | 12.4 | 9.2 | 10.4 | 1.3 |
C2-75M12G-B | C2 | - | 75 | 12.4 | 9.2 | 10.4 | 1.3 |
C2-75M16G-B | C2 | 24794109 | 75 | 16.4 | 9.2 | 10.4 | 1.3 |
C2-75M18G | C2 | - | 75 | 18.4 | 9.2 | 10.4 | 1.3 |
C2-75M20G-B | C2 | 24794117 | 75 | 20.4 | 9.2 | 10.4 | 1.3 |
C2-75M22G | C2 | 24794125 | 75 | 22.4 | 9.2 | 10.4 | 1.3 |
C2-75M24G | C2 | 24794133 | 75 | 24.4 | 9.2 | 10.4 | 1.3 |
C2-75M26G | C2 | - | 75 | 26.4 | 9.2 | 10.4 | 1.3 |
C2-95M16G-B | C2 | 24794158 | 95 | 16.4 | 11.4 | 12.7 | 1.4 |
C2-95M20G-B | C2 | 24794166 | 95 | 20.4 | 11.4 | 12.7 | 1.4 |
C2-95M22G-B | C2 | 24794174 | 95 | 22.4 | 11.4 | 12.7 | 1.4 |
C2-95M24G-B | C2 | 24794182 | 95 | 24.4 | 11.4 | 12.7 | 1.4 |
C2-95M26G | C2 | - | 95 | 26.4 | 11.4 | 12.7 | 1.4 |
C2-117M16G | C2 | 24794208 | 117 | 16.4 | 14.5 | 16 | 1.5 |
C2-117M20G-B | C2 | 24794216 | 117 | 20.4 | 14.5 | 16 | 1.5 |
C2-117M22G-B | C2 | 24794224 | 117 | 22.4 | 14.5 | 16 | 1.5 |
C2-117M24G-B | C2 | 24794232 | 117 | 24.4 | 14.5 | 16 | 1.5 |
C2-117M26G | C2 | 24794240 | 117 | 26.4 | 14.5 | 16 | 1.5 |

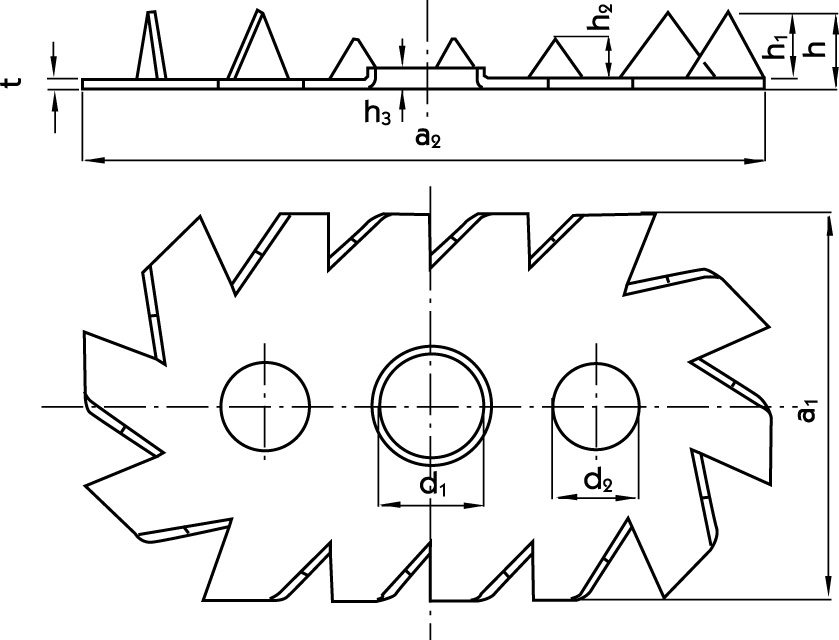

Dimensjoner - Oval ensidet C4
Art. nr. | Type | NOBB nr. | Mål [mm] | ||||||
---|---|---|---|---|---|---|---|---|---|
Diameter i beslag | Høyde | Tykkelse | a1 | a2 | |||||
Hul i midten | Sekundære hull | Tænder | Total | t | |||||
d1 | d2 | h1 | hc | ||||||
C4-73/130M16G | C4 | - | 16.4 | 16 | 13.3 | 14.8 | 1.5 | 73 | 130 |
C4-73/130M20G-B | C4 | 24794265 | 20.4 | 16 | 13.3 | 14.8 | 1.5 | 73 | 130 |
C4-73/130M22G | C4 | - | 22.4 | 16 | 13.3 | 14.8 | 1.5 | 73 | 130 |
C4-73/130M24G | C4 | 24794281 | 24.4 | 16 | 13.3 | 14.8 | 1.5 | 73 | 130 |
Minimum kantavstand og karakteristisk bæreevne
Art. nr. | Type | Bolt Ø | Valgt tre dimesjon | Minsteavstander [mm] | Karakteristisk bæreevne pr. snit | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
db [mm] | t1 [mm] | t2 [mm] | Avstand parallelt med fiberorientering | Avstand vinkelret på fiberretning | Belastet kant | Ubelastet kant | Belastet kant | Ubelastet kant | Rv,k [kN] | ||
a1 α=0° | a2 | a3.t | a3.c α=90° | a4.t α=90° | a4.c | ||||||
C2-50M10G-B | C2 | 10 | 17 | 28 | 75 | 60 | 75 | 75 | 40 | 30 | 6.4 |
C2-50M12G | C2 | 12 | 17 | 28 | 75 | 60 | 75 | 75 | 40 | 30 | 6.4 |
C2-50M12G-B | C2 | 12 | 17 | 28 | 75 | 60 | 75 | 75 | 40 | 30 | 6.4 |
C2-50M16G-B | C2 | 16 | 17 | 28 | 75 | 60 | 75 | 75 | 40 | 30 | 6.4 |
C2-50M20G-B | C2 | 20 | 17 | 28 | 75 | 60 | 75 | 75 | 40 | 30 | 6.4 |
C2-62M12G | C2 | 12 | 23 | 38 | 93 | 75 | 93 | 93 | 50 | 38 | 8.8 |
C2-62M12G-B | C2 | 12 | 23 | 38 | 93 | 75 | 93 | 93 | 50 | 38 | 8.8 |
C2-62M16G-B | C2 | 16 | 23 | 38 | 93 | 75 | 93 | 93 | 50 | 38 | 8.8 |
C2-62M20G-B | C2 | 20 | 23 | 38 | 93 | 75 | 93 | 93 | 50 | 38 | 8.8 |
C2-75M12G | C2 | 12 | 28 | 46 | 113 | 90 | 113 | 113 | 60 | 45 | 11.7 |
C2-75M12G-B | C2 | 12 | 28 | 46 | 113 | 90 | 113 | 113 | 60 | 45 | 11.7 |
C2-75M16G-B | C2 | 16 | 28 | 46 | 113 | 90 | 113 | 113 | 60 | 45 | 11.7 |
C2-75M18G | C2 | 18 | 28 | 46 | 113 | 90 | 113 | 113 | 60 | 45 | 11.7 |
C2-75M20G-B | C2 | 20 | 28 | 46 | 113 | 90 | 113 | 113 | 60 | 45 | 11.7 |
C2-75M22G | C2 | 22 | 28 | 46 | 113 | 90 | 113 | 113 | 60 | 45 | 11.7 |
C2-75M24G | C2 | 24 | 28 | 46 | 113 | 90 | 113 | 113 | 60 | 45 | 11.7 |
C2-75M26G | C2 | 26 | 28 | 46 | 113 | 90 | 113 | 113 | 60 | 45 | 11.7 |
C2-95M16G-B | C2 | 16 | 35 | 57 | 143 | 114 | 143 | 143 | 76 | 57 | 16.7 |
C2-95M20G-B | C2 | 20 | 35 | 57 | 143 | 114 | 143 | 143 | 76 | 57 | 16.7 |
C2-95M22G-B | C2 | 22 | 35 | 57 | 143 | 114 | 143 | 143 | 76 | 57 | 16.7 |
C2-95M24G-B | C2 | 24 | 35 | 57 | 143 | 114 | 143 | 143 | 76 | 57 | 16.7 |
C2-95M26G | C2 | 26 | 35 | 57 | 143 | 114 | 143 | 143 | 76 | 57 | 16.7 |
C2-117M16G | C2 | 16 | 44 | 73 | 176 | 141 | 176 | 176 | 94 | 71 | 22.8 |
C2-117M20G-B | C2 | 20 | 44 | 73 | 176 | 141 | 176 | 176 | 94 | 71 | 22.8 |
C2-117M22G-B | C2 | 22 | 44 | 73 | 176 | 141 | 176 | 176 | 94 | 71 | 22.8 |
C2-117M24G-B | C2 | 24 | 44 | 73 | 176 | 141 | 176 | 176 | 94 | 71 | 22.8 |
C2-117M26G | C2 | 26 | 44 | 73 | 176 | 141 | 176 | 176 | 94 | 71 | 22.8 |
C4-73/130M16G | C4 | 16 | 40 | 67 | 146 | 117 | 146 | 146 | 78 | 59 | 17.3 |
C4-73/130M20G-B | C4 | 20 | 40 | 67 | 146 | 117 | 146 | 146 | 78 | 59 | 17.3 |
C4-73/130M22G | C4 | 22 | 40 | 67 | 146 | 117 | 146 | 146 | 78 | 59 | 17.3 |
C4-73/130M24G | C4 | 24 | 40 | 67 | 146 | 117 | 146 | 146 | 78 | 59 | 17.3 |
The given characteristic shear resistance per shear plane Rv,k is calculated according to the minimum distances given in this table and for timber grade C24. This capacity can be increased with a higher a3.t or a higher timber grade (see kk and k3 factor according to EN1995). For lower t1 or t2, please refer to EN1995. The characteristic bolt shear resistance is not included and should be added.
