BSNN-PB

Design Series Bjelkesko

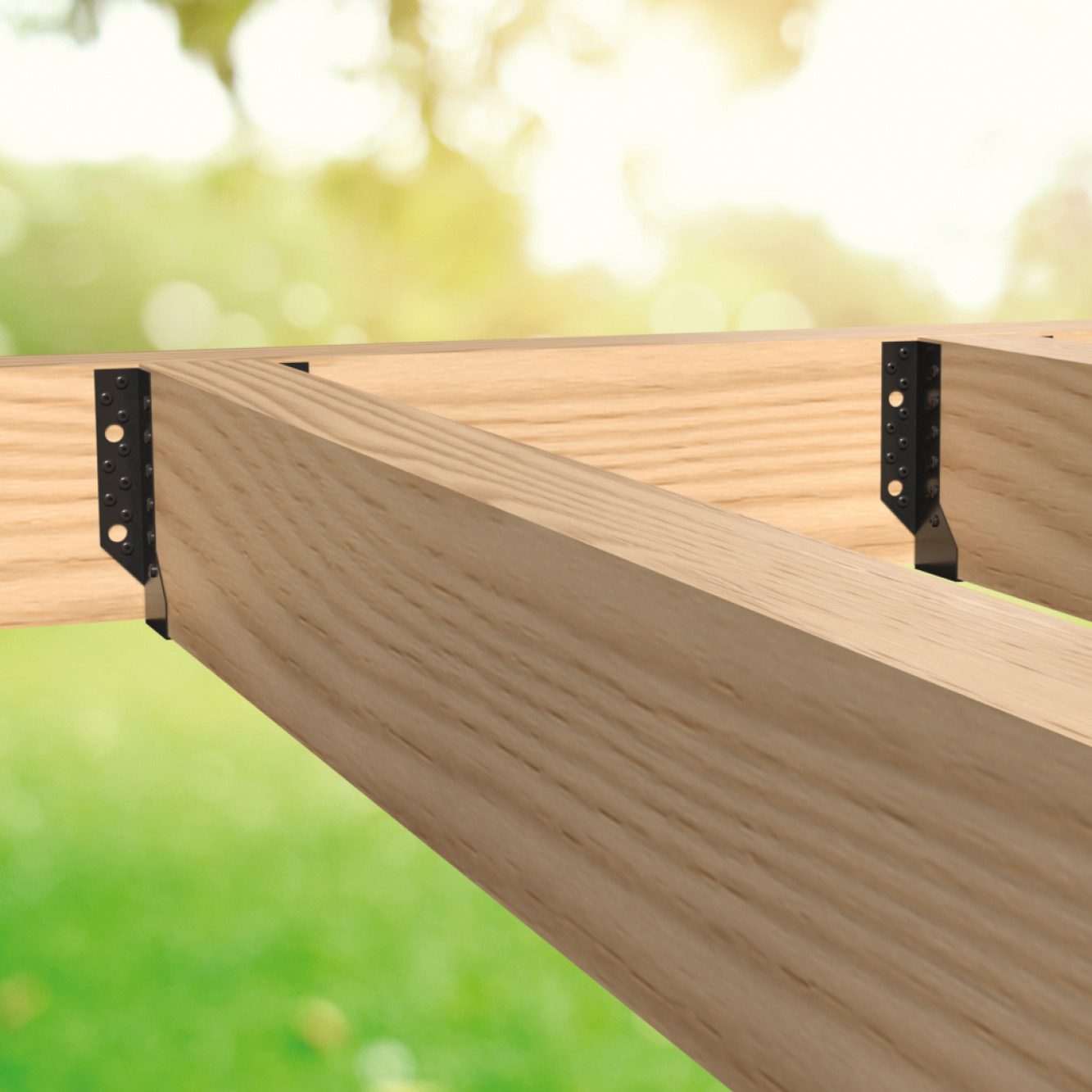

Bjelkesko brukes til å feste horisontale bjelker i en trekonstruksjon. Ønsker du takkonstruksjon med fall, er det mulig å sage et snitt i bjelkene for å skape ønsket vinkel.

Teknisk dataark
CE-merket
CE-merket
Outdoor
Outdoor
EPD
EPD
ZPRO
ZPRO
Anvendelsesklasse 3
Anvendelsesklasse 3
BSNN-PB main image V2

Produktinformasjon

Bilder

BSNN-PB gallery image 2
BSNN-PB gallery 1
BSNN-PB gallery 2

Egenskaper

Material

Stålkvalitet:

  • S250GD + ZPRO

Korrosjonsbeskyttelse:

  • ZPRO-belegg – tilsvarer et sinklag på ca. 55 μm

Fordeler

  • ZPRO med pulverlakk  RAL9005
  • Monteres med CSA-PB

Benefits

BSNN-PB-bjelkeholdere er også godkjent for treakslet belastning.

Forbindelser til betong, stål og murverk er tillatt, se statiske verdier.

Applikasjoner

Applications

  • For connections of secondary beams made of wood or engineered wood to main beams / posts made of engineered wood or concrete / steel.

Tekniske data

Dimensjoner/Mål

Referansebeslag dimensjoner
annetproduktdimensjoner[mm]
DB nr.NOB nr.antall per eskevekt[kg]A[mm]B[mm]D[mm]tykkelse[mm]
BSNN45/93PB2397311-20.00.214593272
BSNN45/138PB2397312-15.00.345138272
BSNN48/91PB--20.00.214891272
BSNN48/136PB--15.00.348136272

Montering

Montering

Fixing

Tømmerstøtte:

  • CNA-G 4,0xl eller CSA-ZPB 5,0xl

Stålstøtte:

  • Bolt M10

Betongstøtte:

  • Anker M10

Tekniske merknader

Ytterligere teknisk informasjon

For mer teknisk informasjon, se lastekapasiteter og tekniske merknader fra den originale BSNN ZPRO.

Sertifiseringer

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
