GERB
Gerberbeslag
Gerberbeslag GERB kan overføre forskyvningskrefter i støtskjøter i et gerbersystem av takåser eller bjelker. Gerberbeslagene passer til de mest vanlige materialdimensjonene som brukes i takkonstruksjoner i landbruksbygninger og små industribygninger.
Beslagene, som er utstyrt med Ø 5 mm hull, lages i høyre- og venstreutgaver, som brukes settvis per skjøt. Beslagene skal orienteres mot nærmeste understøtting.
CE-merket
Avtalegrunnlag
Elgalvanisert stål 20 µm
Indoor
Anvendelsesklasse 2
EPD
Produktinformasjon
Bilder
Gerber assembly
Egenskaper
Applikasjoner
Tekniske data
Mål
Dimensjoner
| Referanse | beslag dimensjoner | ||||||
|---|---|---|---|---|---|---|---|
| annet | produktdimensjoner[mm] | ||||||
| NOB nr. | antall per eske | vekt[kg] | A[mm] | B[mm] | C[mm] | tykkelse[mm] | |
| GERB125 | 43899660 | 25.0 | 0.5 | 129 | 90 | 27 | 2 |
| GERB150 | 43899675 | 25.0 | 0.59 | 154 | 90 | 29 | 2 |
| GERB150Z * | 46342452 | 25.0 | 0.59 | 154 | 90 | 29 | 2 |
| GERB160 | 43899705 | 25.0 | 0.62 | 160 | 90 | 30 | 2 |
| GERB175 | 43899713 | 25.0 | 0.67 | 179 | 90 | 33 | 2 |
| GERB175Z * | 46342478 | 25.0 | 0.67 | 179 | 90 | 33 | 2 |
| GERB180 | 43899743 | 25.0 | 0.68 | 180 | 90 | 33 | 2 |
| GERB200 | 43899758 | 25.0 | 0.74 | 201 | 90 | 33 | 2 |
| GERB220 | 43899777 | 25.0 | 0.8 | 220 | 90 | 34 | 2 |
* Samme korrosionsbeskyttelse som varmforzinket stål med 55 µm zink - korrosionskategori C3 (EN ISO 12944).

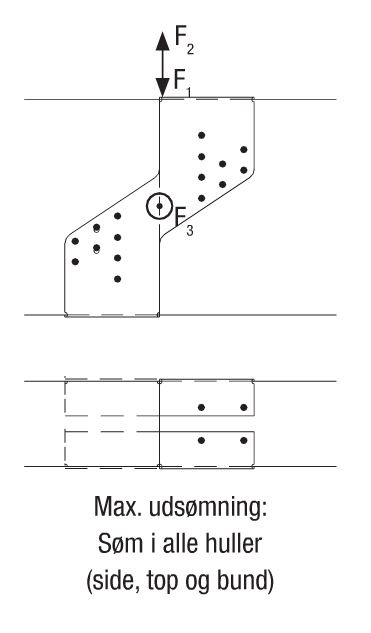

Karakteristisk bæreevne - Full utspikring
| Referanse | Cantilever kapasitet | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| karakteristisk kapasitet [kN] 1 Gerber beslag per connection with CNA4.0x50[kN] | produkt kapasitet - tre C24 - Partial nailing / 1 set of Gerber connectors[kN] | ||||||||||
| antall of Fasteners | R₂,ₖ | R₁,ₖ | R₃,ₖ | ||||||||
| bjelke | flens C | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | |
| GERB125 | 20 | 8 | 4.2 | 4.6 | 5.9 | 15.9 | 17.3 | 20.9 | 2.5 | 3 | 4.9 |
| GERB150 | 28 | 8 | 6.7 | 7.3 | 9.4 | 20.2 | 22 | 26.6 | 3.7 | 4.5 | 7.4 |
| GERB160 | 28 | 8 | 6.7 | 7.3 | 9.4 | 20.4 | 22.2 | 26.8 | 3.7 | 4.5 | 7.4 |
| GERB175 | 28 | 8 | 6.7 | 7.3 | 9.4 | 21.2 | 23 | 27.7 | 3.7 | 4.5 | 7.4 |
| GERB180 | 28 | 8 | 6.7 | 7.3 | 9.4 | 21.2 | 23 | 27.7 | 3.7 | 4.5 | 7.4 |
| GERB200 | 32 | 8 | 8.5 | 9.2 | 11.9 | 22.4 | 24.4 | 29.5 | 3.7 | 4.5 | 7.4 |
| GERB220 | 32 | 8 | 8.5 | 9.2 | 11.9 | 22.6 | 24.6 | 29.7 | 3.7 | 4.5 | 7.4 |

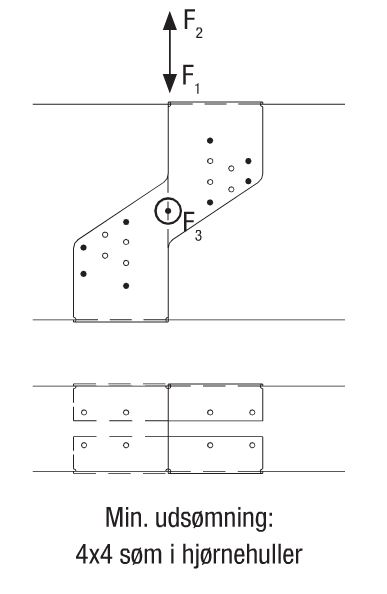

Karakteristisk bæreevne - Delvis utspikring
| Referanse | Cantilever kapasitet | |||||||
|---|---|---|---|---|---|---|---|---|
| produkt kapasitet - tre C24 - Partial nailing / 1 set of Gerber connectors[kN] | ||||||||
| R₁,ₖ | R₂,ₖ | antall of Fasteners | ||||||
| CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x60 | bjelke | flens C | |
| GERB125 | 13.3 | 14.5 | 16.7 | 3.8 | 4.1 | 5.3 | 16 | - |
| GERB150 | 12.7 | 13.8 | 15.9 | 4 | 4.3 | 5.5 | 16 | - |
| GERB160 | 12.8 | 13.9 | 16 | 4 | 4.3 | 5.5 | 16 | - |
| GERB175 | 13.2 | 14.3 | 16.5 | 4 | 4.3 | 5.5 | 16 | - |
| GERB180 | 13.2 | 14.3 | 16.5 | 4 | 4.3 | 5.5 | 16 | - |
| GERB200 | 12.8 | 13.9 | 16 | 4.3 | 4.7 | 6 | 16 | - |
| GERB220 | 12.8 | 13.9 | 16 | 4.3 | 4.7 | 6 | 16 | - |
Beregning
følgende skal være oppfylt:
Montering
Montering
