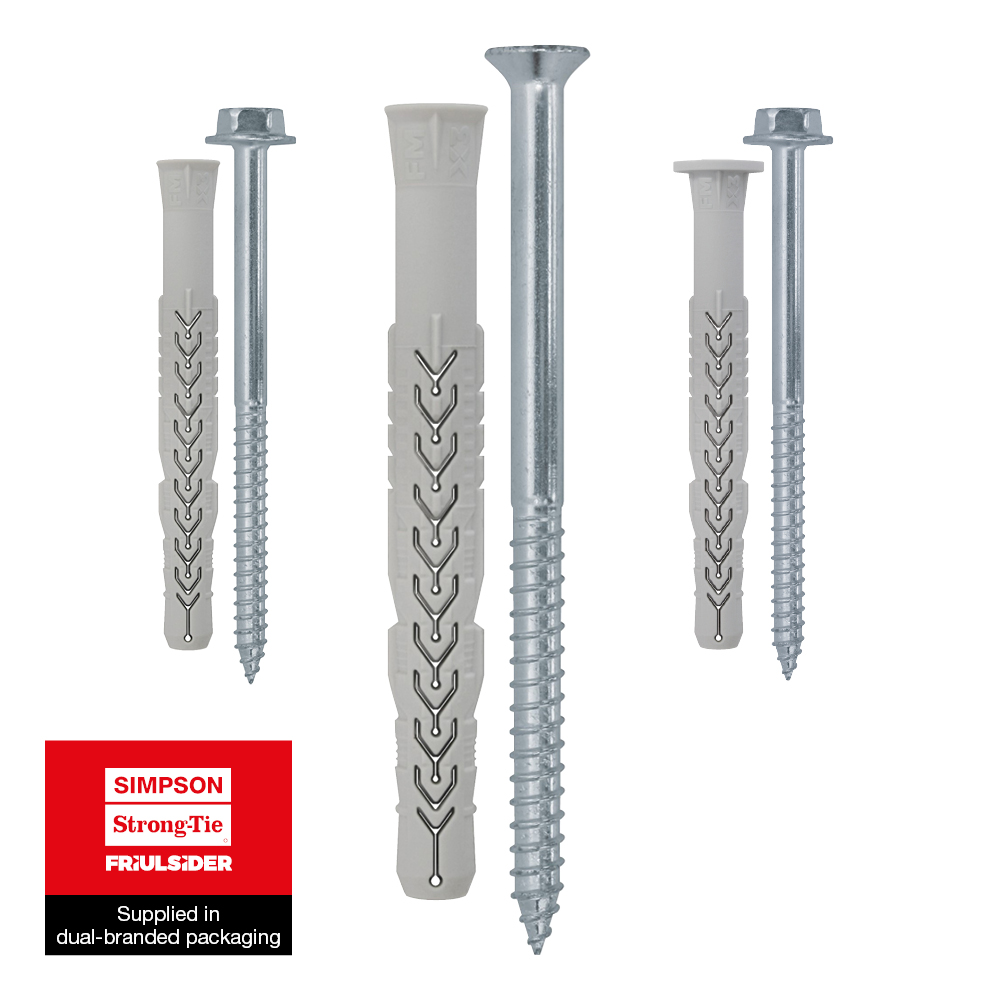

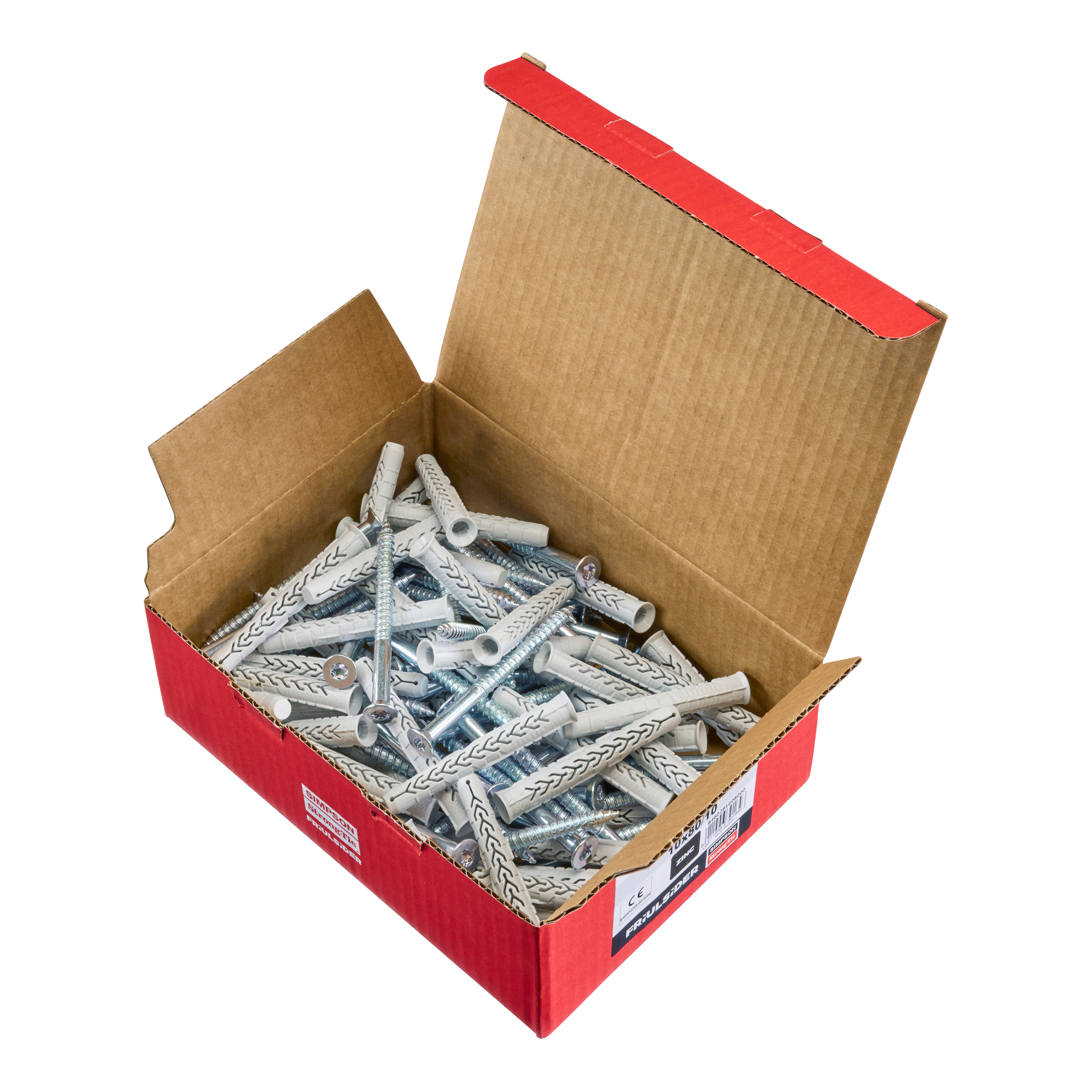

Høystyrke Plugg med skrue
X3 plugg i Ø8 og Ø10 mm med senkhode kan benyttes til montering i betong, mur og lettbetong.








Produktinformasjon
Egenskaper
Fordeler
- God kapasitet i de fleste materialer
- Opp til tre forankringsdybder
- Mange bruksområder
- Rask montasje
- Langt ekspansjonsområde
Materiale
Plugg: nylon
Skrue: hvitforniklet stål

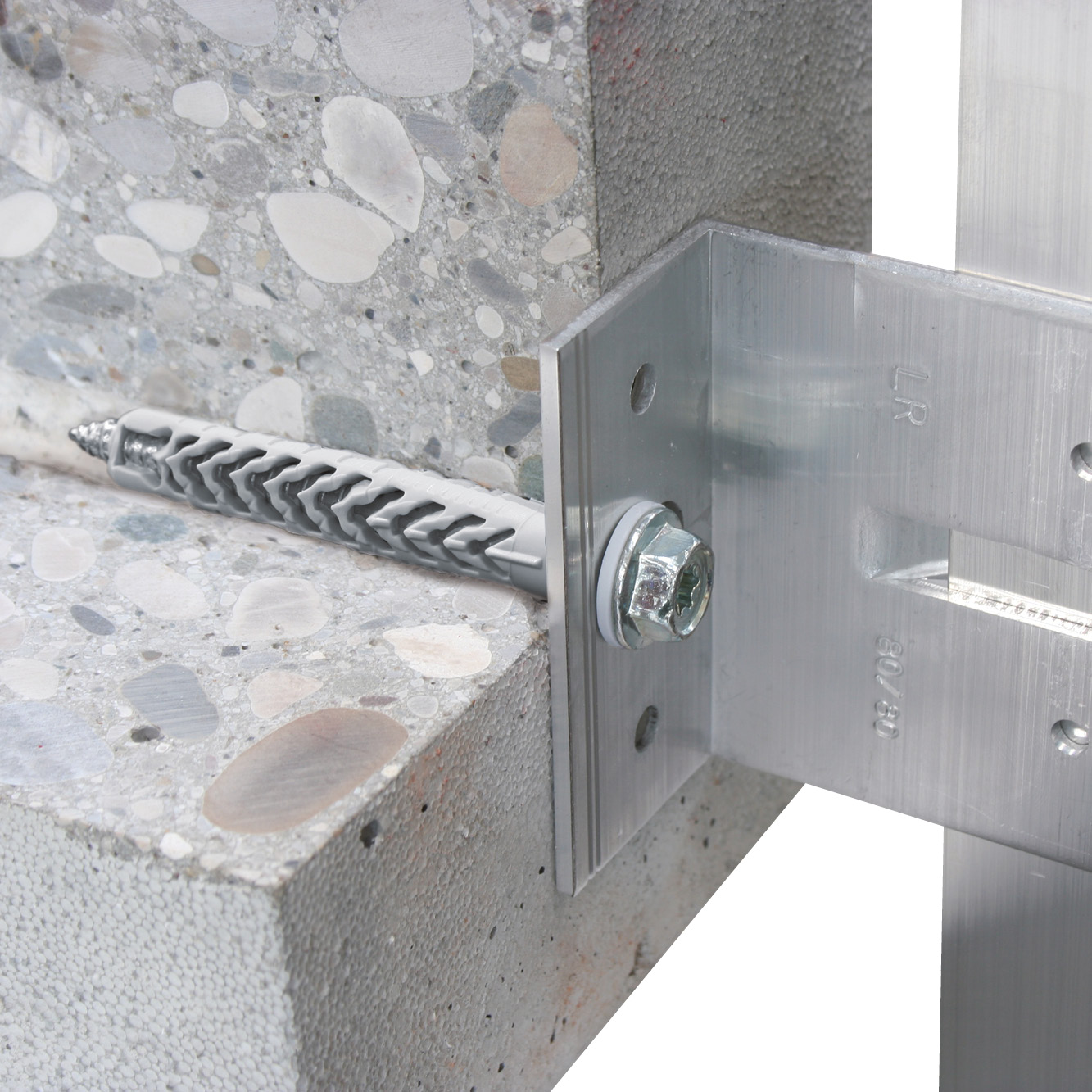

Applikasjoner
Bruksområde
- Ventilerte fasader
- Stålkonstruksjoner
- Trebearbeiding
Egnet for
- Mustein og hulstein
- Lettbetong
- Stein
Tekniske data
Produktdimensjon – Senket PZ-skrue
Produktdimensjon – Senket TX-skrue
| Referanse | Nylon fixings dimensjoner | Nylon fixings monteringsdata | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Info produkt | monteringsdata | |||||||||
| produktreferanse | Plugg[mm] | skrue[mm] | Reduced fixture tykkelse [tfᵢₓ][mm] | Standard fixture tykkelse [tfᵢₓ][mm] | Max fixture tykkelse[mm] | Bit | antall per eske[pcs] | antall per outer eske[mm] | Ø drilling fixture[mm] | |
| 64602B0808000 | X3 | 8x80 | 6x88 | 40 | 30 | - | T30 | 50.0 | 500.0 | 8.5 |
| 64602B0810000 | X3 | 8x100 | 6x108 | 60 | 50 | - | T30 | 50.0 | 500.0 | 8.5 |
| 64602B0812000 | X3 | 8x120 | 6x128 | 80 | 70 | - | T30 | 50.0 | 500.0 | 8.5 |
(1) Only for aerated concrete
NOTE: The thickness of the plaster must be included in the fixing thickness tfix
Produktdimensjon – Gjør-det-selv – Senket PZ-skrue
| Referanse | Nylon fixings dimensjoner | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Info produkt | |||||||||
| produktreferanse | Plugg[mm] | skrue[mm] | Reduced fixture tykkelse [tfᵢₓ][mm] | Standard fixture tykkelse [tfᵢₓ][mm] | Max fixture tykkelse[mm] | Bit | Pcs/blister | Blister/Pkg. | |
| 64601B08080F2 | X3 | 8x80 | 6x88 | 40 | 30 | - | PZ3 | 4.0 | 20 |
| 64601B08100F2 | X3 | 8x100 | 6x108 | 60 | 50 | - | PZ3 | 4.0 | 20 |
| 64601B08120F2 | X3 | 8x120 | 6x128 | 80 | 70 | - | PZ3 | 4.0 | 20 |
(1) Only for aerated concrete
* Not covered by CE certification
Design capacities - single anchor - no edge distances
| Referanse | Nylon fixings Loads | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Design capacities - single anker - no kant distances | |||||||||
| dimensjonerende kapasitet | |||||||||
| Bøyemoment - MRd[Nm] | strekk - NRd (1)[kN] | skjær - VRd (1-2)[kN] | |||||||
| urisset betong C12/15[kN] | urisset betong C16/20[kN] | autoklavert porebetong AAC[kN] | massiv tegl[kN] | urisset betong C12/15[kN] | urisset betong C16/20[kN] | autoklavert porebetong AAC[kN] | massiv tegl[kN] | ||
| 64602B0808000 | 11.3 | 0.65 | 0.83 | - | 1.4 | - | - | - | - |
| 64602B0810000 | 11.3 | 0.65 | 0.83 | - | 1.4 | - | - | - | - |
| 64602B0812000 | 11.3 | 0.65 | 0.83 | - | 1.4 | - | - | - | - |
1. The design loads loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s). The loading figures are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).
*Not covered by ETA-11/0080
Anbefalte kapasiteter – enkeltanker – ingen kantavstander
| Referanse | Nylon fixings Loads | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Design capacities - single anker - no kant distances | |||||||||
| dimensjonerende kapasitet | |||||||||
| Bøyemoment - MRd[Nm] | strekk - NRd (1)[kN] | skjær - VRd (1-2)[kN] | |||||||
| urisset betong C12/15[kN] | urisset betong C16/20[kN] | autoklavert porebetong AAC[kN] | massiv tegl[kN] | urisset betong C12/15[kN] | urisset betong C16/20[kN] | autoklavert porebetong AAC[kN] | massiv tegl[kN] | ||
| 64602B0808000 | 11.3 | 0.65 | 0.83 | - | 1.4 | - | - | - | - |
| 64602B0810000 | 11.3 | 0.65 | 0.83 | - | 1.4 | - | - | - | - |
| 64602B0812000 | 11.3 | 0.65 | 0.83 | - | 1.4 | - | - | - | - |
1. The recommended loads have been calculated using the partial safety factors for resistances stated in ETA-approval(s) and with a partial safety factor for actions of γF=1.4. The loading figures
are valid for unreinforced concrete and reinforced concrete with a rebar spacing s ≥ 15 cm (any diameter) or with a rebar spacing s ≥ 10 cm, if the rebar diameter is 10 mm or smaller.
2. The figures for shear are based on a single anchor without influence of concrete edges. For anchorages close to edges (c ≤ max [10 hef; 60d]) the concrete edge failure shall be checked per
ETAG 001, Annex C, design method A.
3. Concrete is considered non-cracked when the tensile stress within the concrete is\sigmaL +\sigmaR ≤ 0. In the absence of detailed verification\sigmaR = 3 N/mm² can be assumed (\sigmaL equals the tensile stress within the concrete induced by external loads, anchors loads included).

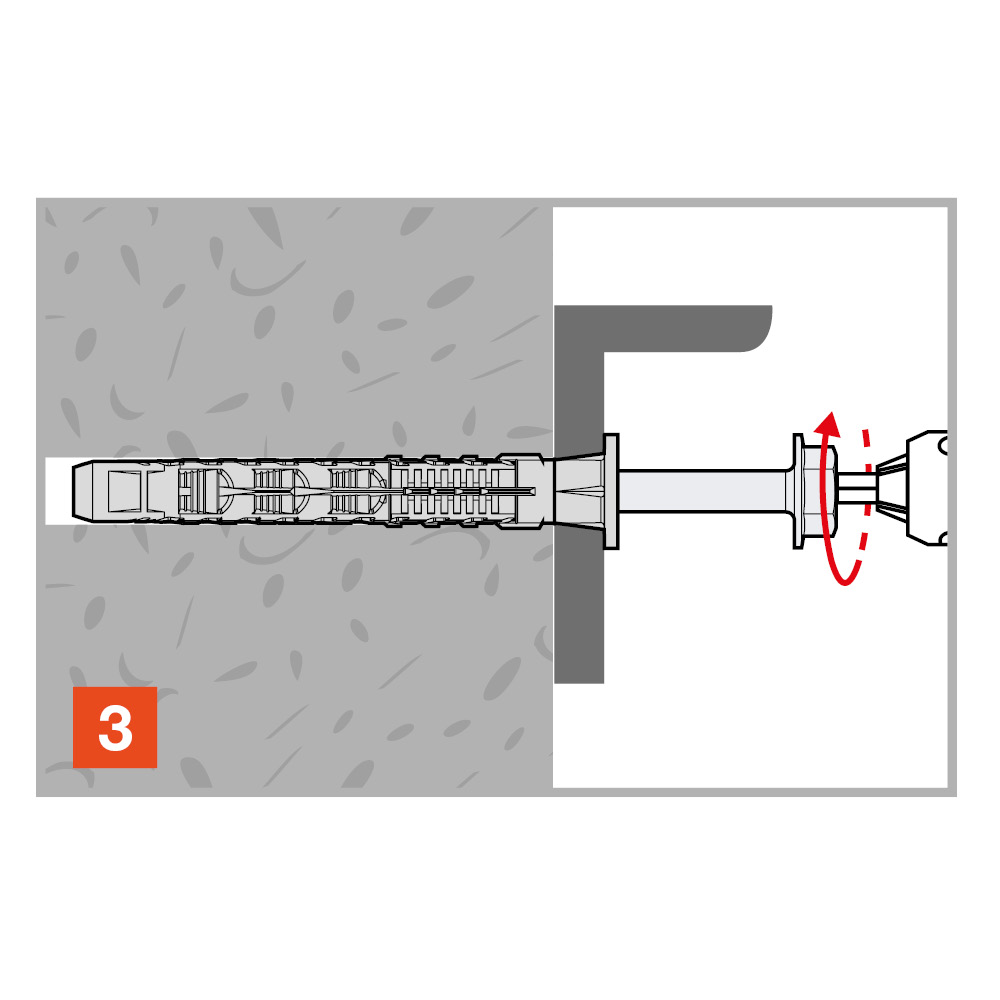

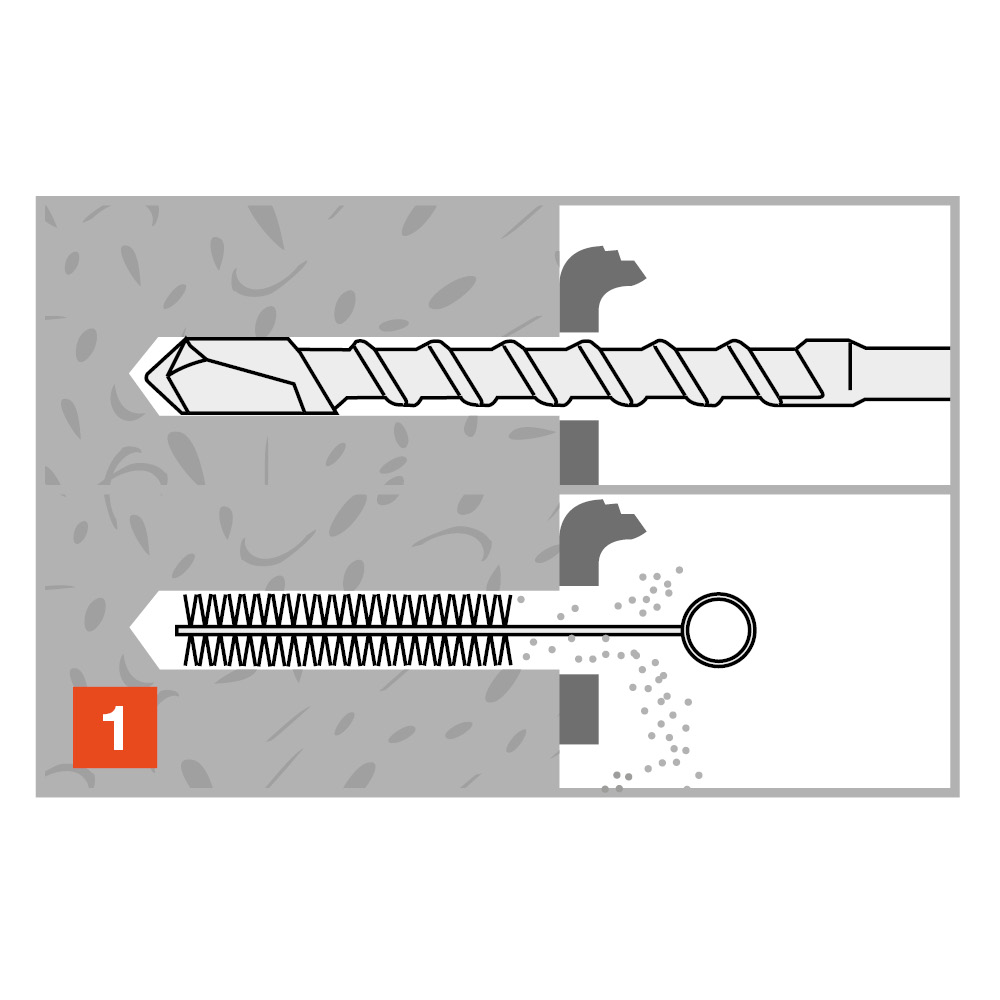

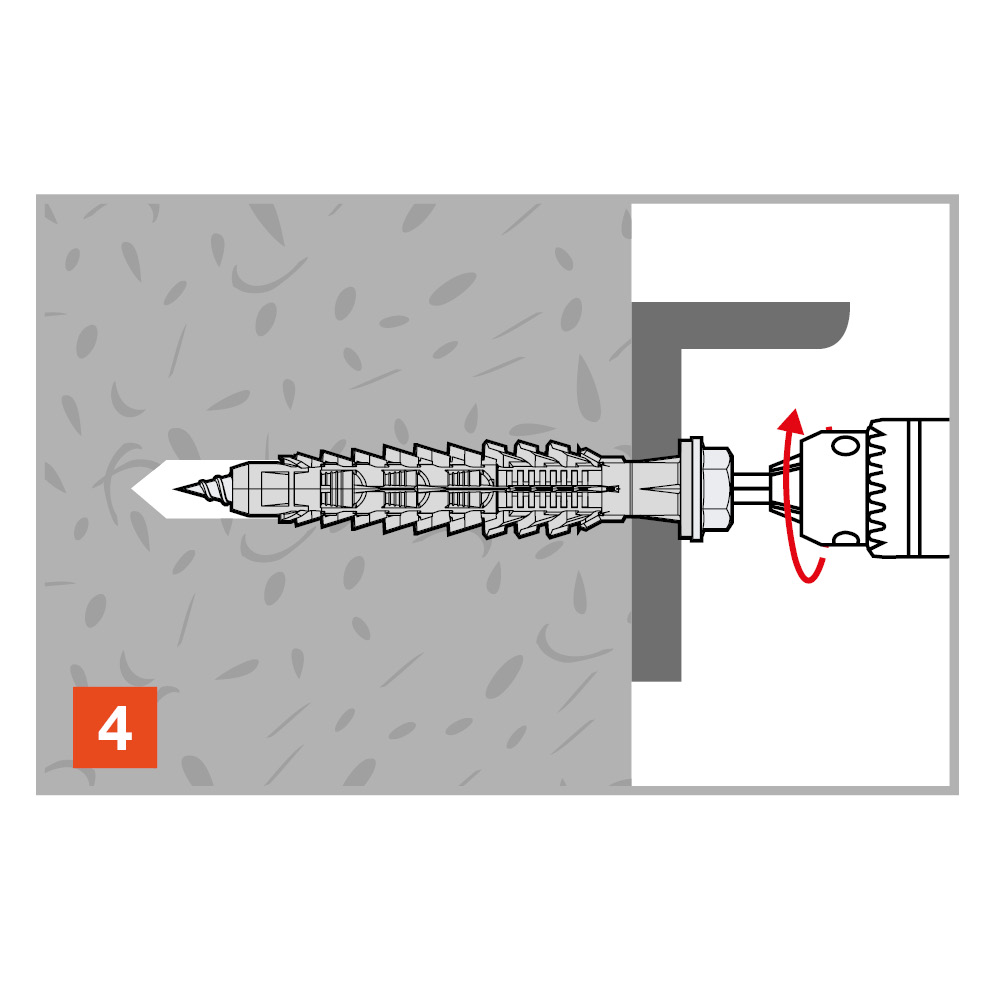

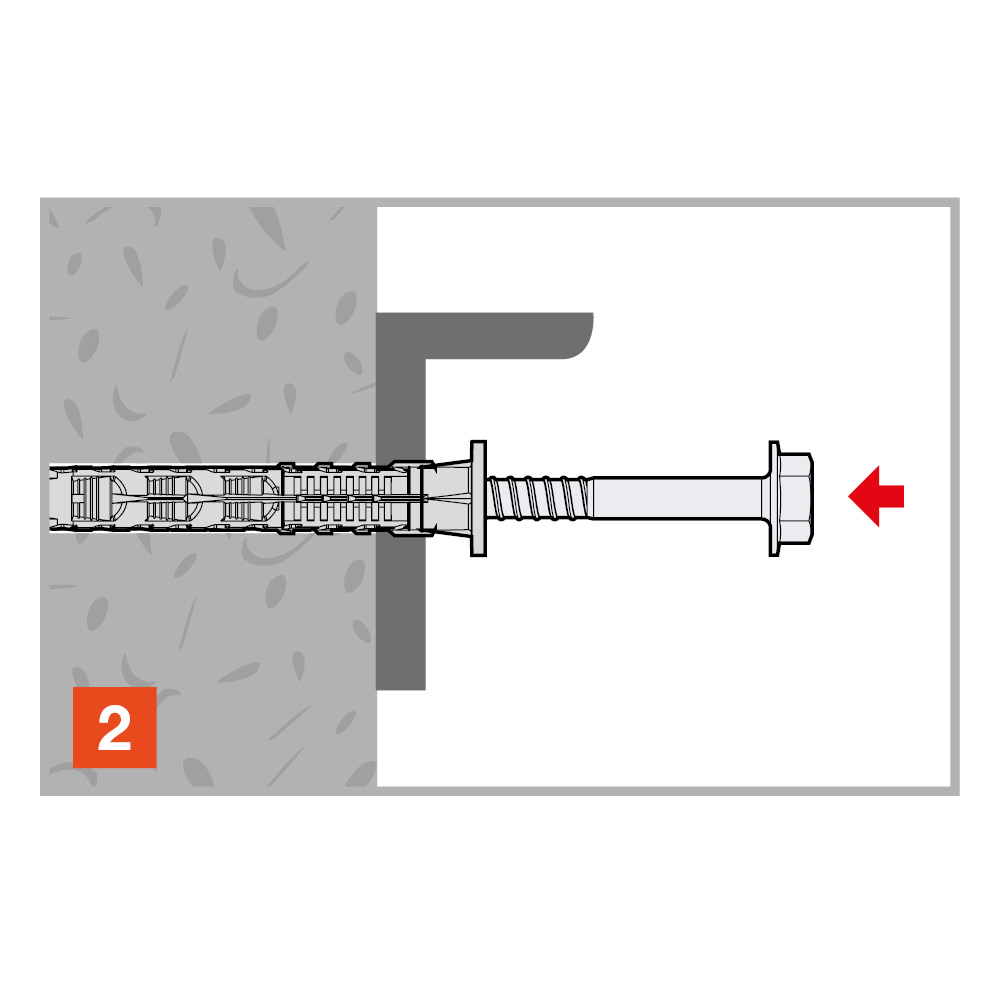

Montering
Spacings and edge distances
| Referanse | Nylon fixings dimensjoner | Nylon fixings monteringsdata | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Info produkt | Spacings and kant distances | |||||||||||||||||
| produktreferanse | Plugg[mm] | autoklavert porebetong AAC[mm] | urisset betong C12/15 | urisset betong C16/20 | massiv tegl[Nm] | |||||||||||||
| Min. kant avstand[mm] | Min. avstand[mm] | karakteristisk kantavstand[kN] | Minimun tykkelse of støtte[mm] | Min. kant avstand[mm] | Min. avstand[kN] | karakteristisk kantavstand[mm] | Minimun tykkelse of støtte[mm] | Min. kant avstand[kN] | Min. avstand[kN] | karakteristisk kantavstand[mm] | Minimun tykkelse of støtte[mm] | Min. kant avstand[mm] | Min. avstand[mm] | karakteristisk kantavstand[mm] | Minimun tykkelse of støtte[mm] | |||
| 64602B0808000 | X3 | 8x80 | 100 | 250 | - | 240 | 70 | 85 | 85 | 100 | 50 | 60 | 60 | 100 | 100 | 250 | - | 175 |
| 64602B0810000 | X3 | 8x100 | 100 | 250 | - | 240 | 70 | 85 | 85 | 100 | 50 | 60 | 60 | 100 | 100 | 250 | - | 175 |
| 64602B0812000 | X3 | 8x120 | 100 | 250 | - | 240 | 70 | 85 | 85 | 100 | 50 | 60 | 60 | 100 | 100 | 250 | - | 175 |
* Not included in the approval
Installation data
| Referanse | Nylon fixings monteringsdata | ||
|---|---|---|---|
| monteringsdata | |||
| Ø drilling hull[mm] | Min. drill dybde[mm] | Ø drilling fixture[mm] | |
| 64602B0808000 | 8 | 55 | 8.5 |
| 64602B0810000 | 8 | 55 | 8.5 |
| 64602B0812000 | 8 | 55 | 8.5 |
