NP 1200

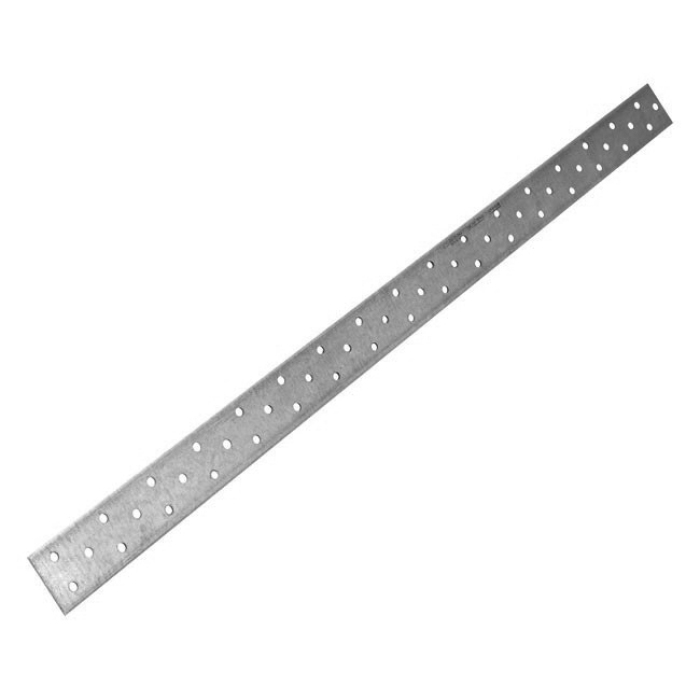

Hullplatestrimler

Størrelsen på en hullplate angis som A x B x t (se illustrasjon). Merk at hullmønstrets orientering bestemmes ved benevnelsen A x B. Hullplater utenfor standard kan produseres som rektangler, parallellogrammer mv. Hullmønstrets orientering bestemmes også her ved benevnelsen A x B.

Teknisk dataark
CE-merket
CE-merket
Indoor
Indoor
Anvendelsesklasse 2
Anvendelsesklasse 2
Elgalvanisert stål 20 µm
Elgalvanisert stål 20 µm
EPD
EPD

Produktinformasjon

Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm

Fordeler

  • Hullplater kan fås i ønskede størrelser og former, alt etter kundens behov
  • Kan brukes i de tilfellene der standard hullplater ikke er tilgjengelige

Applikasjoner

Skjøter

  • Tre-tre skjøter

Bruksområder

  • NP hullplater brukes som laskeplater i trekonstruksjoner av enhver art
  • Brukes særlig til fremstilling av takstoler og hanebåndssperrer.
  • Det skal alltid brukes to hullplater per skjøt

Tekniske data

Dimensjoner

Dimensjoner

Dimensjoner
Referansebeslag dimensjoner
annetproduktdimensjoner[mm]hull[mm]
NOB nr.antall per eskevekt[kg]A[mm]B[mm]tykkelse[mm]∅
NP20/40/120021594015150.74012002Ø5
NP20/60/120043899565101.16012002Ø5
NP20/80/120041497017101.48012002Ø5
NP20/100/12004149702551.710012002Ø5
NP20/120/12004149703352.112012002Ø5
NP20/140/12004149704152.414012002Ø5
NP20/160/12004149705852.816012002Ø5
NP20/200/12004149707453.520012002Ø5
NP25/60/1200-B21218490101.36012002.5Ø5
NP25/80/12004449264351.88012002.5Ø5
NP25/120/1200-B21218524102.612012002.5Ø5
NP25/140/12004449266253.114012002.5Ø5
NP25/160/12004149714053.416012002.5Ø5
NP25/200/1200-B2121856524.320012002.5Ø5

Montering

Montering

Innfesting

  • Til innfesting brukes CNA4,0xℓ kamspiker eller CSA5,0xℓ beslagskruer
  • Tredeler som skal skjøtes bør ha samme bredde

Sertifiseringer

Ytelseserklæring (DoP)

se-dop-h10-0005-06.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors
