Bjelkesko
BSIN

Innvendige bjelkesko

Bjelkesko BSIN med innvendige flik brukes til samlinger mellom trebjelker i samme plan, hvor man ikke ønsker synlige fliker på hovedbjelken.

Teknisk dataark
CE-merket
CE-merket
Avtalegrunnlag
Avtalegrunnlag
Innvendige fliker
Innvendige fliker
Anvendelsesklasse 2
Anvendelsesklasse 2
EPD
EPD
Elgalvanisert stål 20 µm
Elgalvanisert stål 20 µm

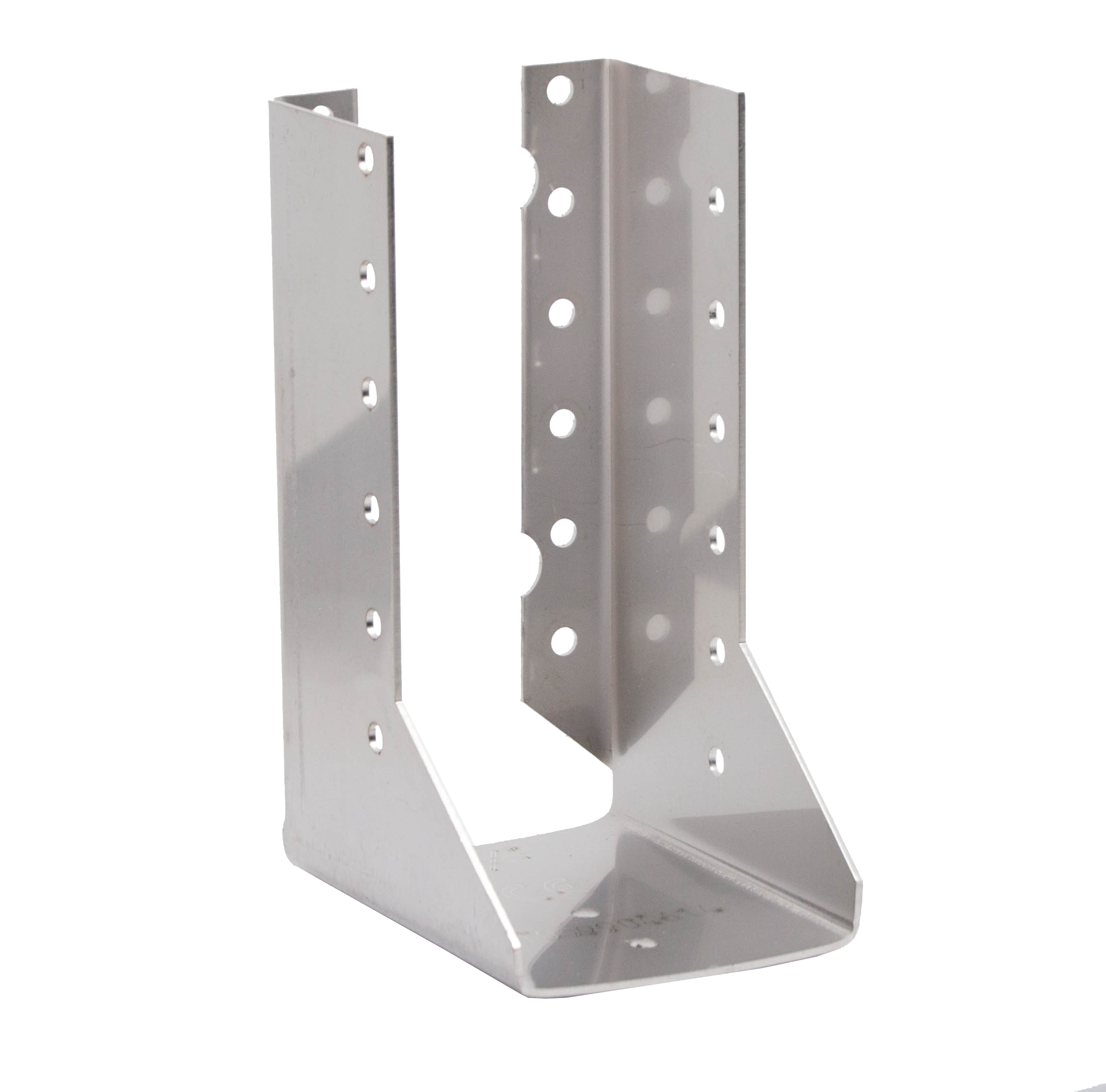

C_SAIX_ProdPho_Pho_Prod_side2_EU

Produktinformasjon

Bilder

C_SAIX_ProdPho_Pho_Prod_side2_EU
SAI Internal Flange Hanger

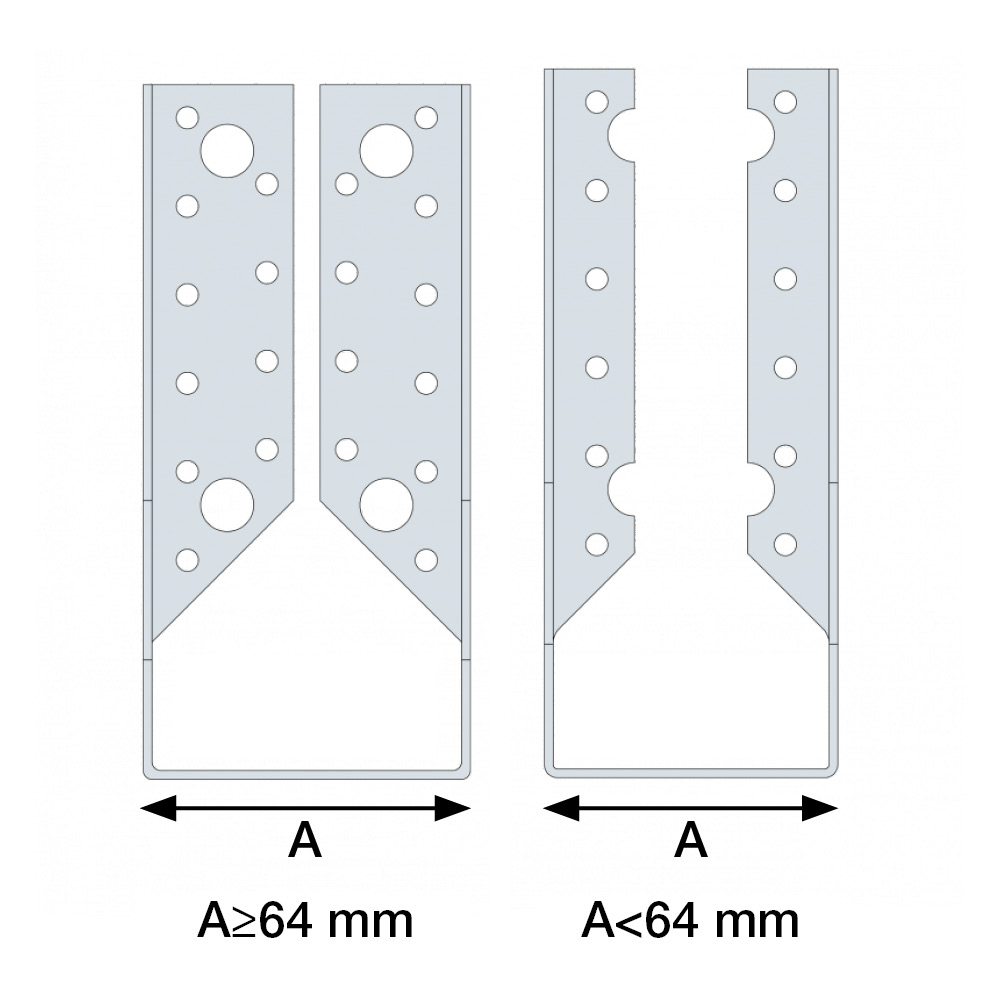

BSIN smal bred
Full utspikring
Delvis utspikring

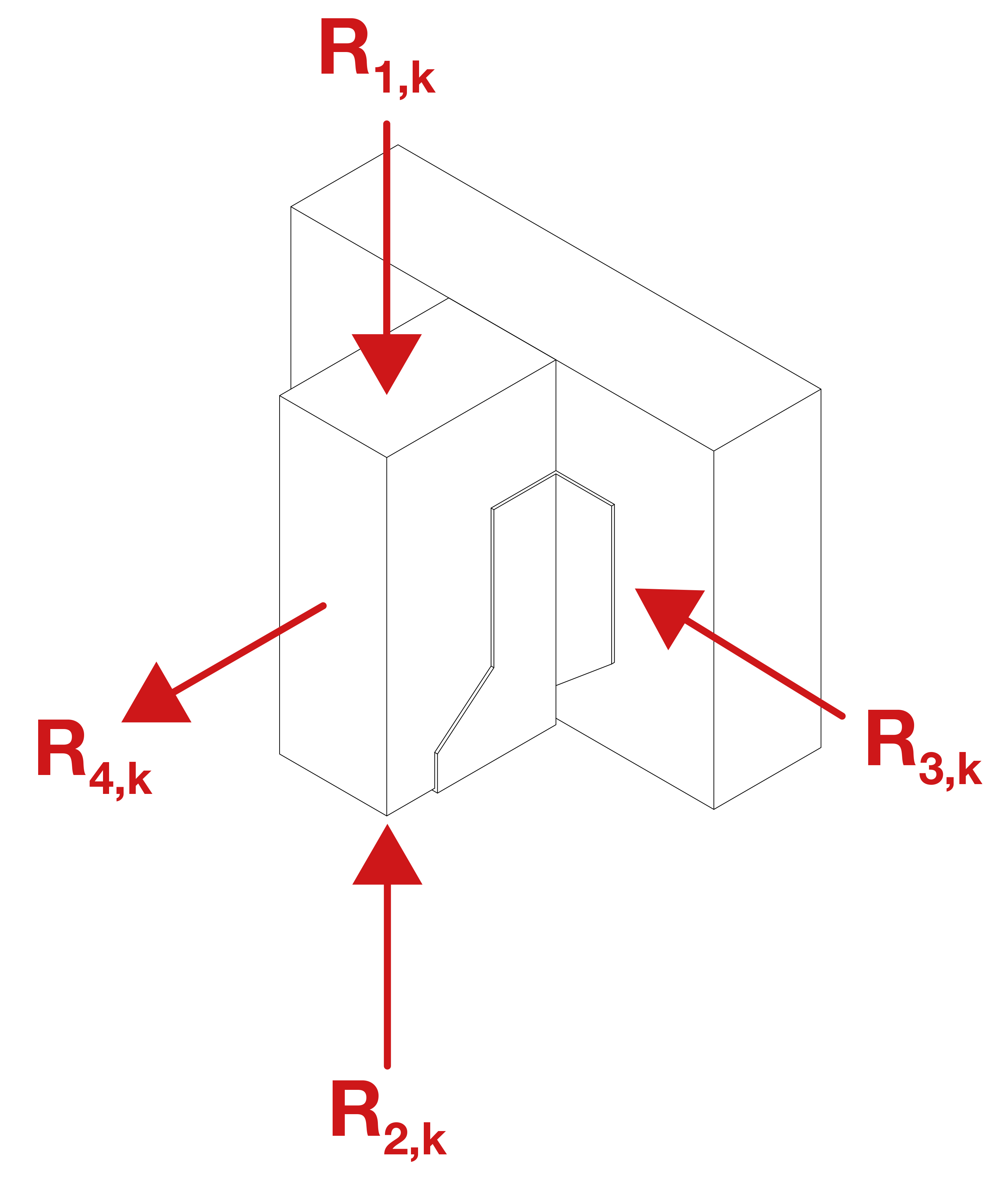

C_Joist Hanger_Load direction_Ill_Instld_EU_FR_CY.jpg

Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm

Fordeler

  • Ved bjelkesko med bredder mindre enn 64 mm er flikene mot hovedbjelken (C-målet) halvert.

Applikasjoner

Skjøter

  • Tre-tre skjøter

Bruksområder

  • Anvendes til samling av trebjelker i samme plan

Tekniske data

Dimensjoner

Dimensjoner

Dimensjoner
Referansebeslag dimensjoner
annettre size[mm]produktdimensjoner[mm]Header hullbjelke hull
NOB nr.antall per eskevekt[kg]høydebreddeA[mm]B[mm]C[mm]D[mm]F[mm]t[mm]rundrund
Min[mm]Maksimum[mm]Min[mm]Maksimum[mm]Ø5[mm]Ø5[mm]
BSIN45/7853490500500.228811643454577.57617.582244
BSIN45/12753490496500.4138191434545127.58418.586288
BSIN48/12653490515500.361361894648481268418.586288
BSIN48/16653490526400.441862764648481668418.58621010
BSIN51/10053490534500.2811014949515199.57617.582266
BSIN60/9553490553500.28105143586060957617.582266
BSIN64/9353490572500.28103140626464937634822106
BSIN64/11853490564500.361281776264641187634822169
BSIN76/11253490583500.361221687476761127634822169
BSIN90/14553490640400.4416524088909014576348222012
BSIN100/10053490386300.38110150981001001007634822128
BSIN100/14053490394400.441502109810010014076348222012
BSIN115/19353490432300.65202289113115115192.576348223216
BSIN140/18053490477300.651902701381401401808441.58623216

HB: Hovedbjelken / SB: Sekundærbjelken

Kombinert last:

\sum\left(\frac{F_{i,d}} {R_{i,d}}\right)^2\le1

Karakteristisk bæreevne - Tre-Tresamling - Full utspikring

Karakteristisk bæreevne - Tre-Tresamling - Full utspikring
ReferanseHanger kapasitet
Characteristic capacities - tre to tre - Full nailing
antall of Fastenersprodukt characteristic capacities - tre C24[kN]
HeaderbjelkeR₁,ₖR₂,ₖR₃,ₖR4,k
antallantallCNA4.0x35CNA 4,0x40CNA 4,0x60CNA4.0x35CNA 4,0x40CNA 4,0x60CNA4.0x35CNA 4,0x40CNA 4,0x60CNA4.0x35CNA 4,0x40CNA 4,0x60
BSIN45/784.042.63.1-1.51.9-0.30.4-1.21.5-
BSIN45/1278.088.39.6-4.55.4-1.31.4-2.52.9-
BSIN48/1268.088.29.5-4.55.4-1.31.4-2.52.9-
BSIN48/16610.01011.813.5-6.47.7-1.61.7-3.13.7-
BSIN51/1006.0644.7-2.83.4-0.70.7-1.82.2-
BSIN60/956.063.74.3-2.83.4-0.70.70.91.82.23.7
BSIN64/9310.066.67.812.44.258.21.21.31.73.13.76.2
BSIN64/11816.0911.813.921.79.511.3182.62.83.64.95.99.8
BSIN76/11216.0910.812.7209.511.3182.62.83.74.95.99.8
BSIN90/14520.01217.320.230.713.315.9253.33.64.66.17.412.3
BSIN100/10012.088.19.715.16.27.411.82.62.93.74.95.99.8
BSIN100/14020.01216.419.229.413.315.9253.33.64.76.17.412.3
BSIN115/19332.01630.23342.526.629.337.86.4799.811.819.7
BSIN140/18032.01628.93342.526.629.337.86.57.19.19.811.819.7

HB: Hovedbjelken / SB: Sekundærbjelken

Karakteristisk bæreevne - Tre-Tresamling - Delvis utspikring

Karakteristisk bæreevne - Tre-Tresamling - Delvis utspikring
ReferanseHanger kapasitet
produkt capacities - tre to tre - Partial nailing
Characteristic capacities - tre C24[kN]antall of Fasteners
R₁,ₖR₂,ₖR₃,ₖR4,kbjelkeHeader
CNA
4.0x35		CNA
4.0x40		CNA 4.0x60CNA
4.0x35		CNA
4.0x40		CNA 4.0x60CNA
4.0x35		CNA
4.0x40		CNA4.0x60CNA
4.0x35		CNA
4.0x40		CNA 4.0x60antallantall
BSIN64/933.74.472.83.45.40.90.91.21.82.23.74.06.0
BSIN64/1187.79146.47.711.82.12.333.13.76.25.010.0
BSIN76/1127.18.3136.47.711.82.22.433.13.76.25.010.0
BSIN90/1451112.818.98.710.314.22.42.63.43.74.47.46.012.0
BSIN100/1005.97.110.94.55.48.61.41.51.92.52.94.94.08.0
BSIN100/14010.512.318.68.710.314.22.42.63.43.74.47.46.012.0
BSIN115/19316.818.423.613.314.618.93.33.64.64.95.99.88.016.0
BSIN140/18016.818.423.613.314.618.93.33.64.74.95.99.88.016.0

HB: Hovedbjelken / SB: Sekundærbjelken

Montering

Montering

Innfesting

  • Til innfesting i tre brukes CNA4,0xℓ beslagspiker eller CSA5,0xℓ beslagskruer. Ved bjelkesko med bredder mindre enn 64 mm er flikene mot hovedbjelken (C-målet) halvert.

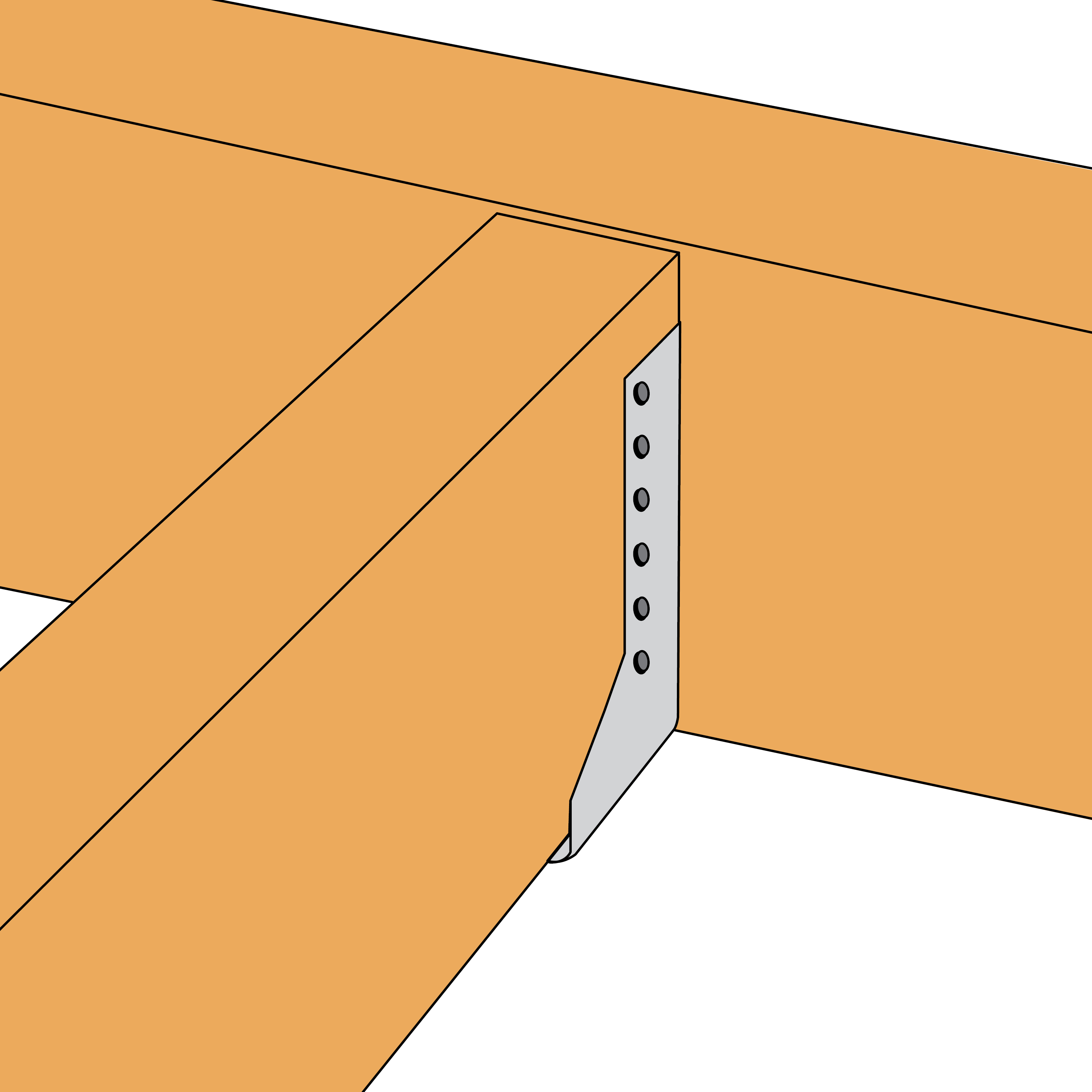

Full utspikring

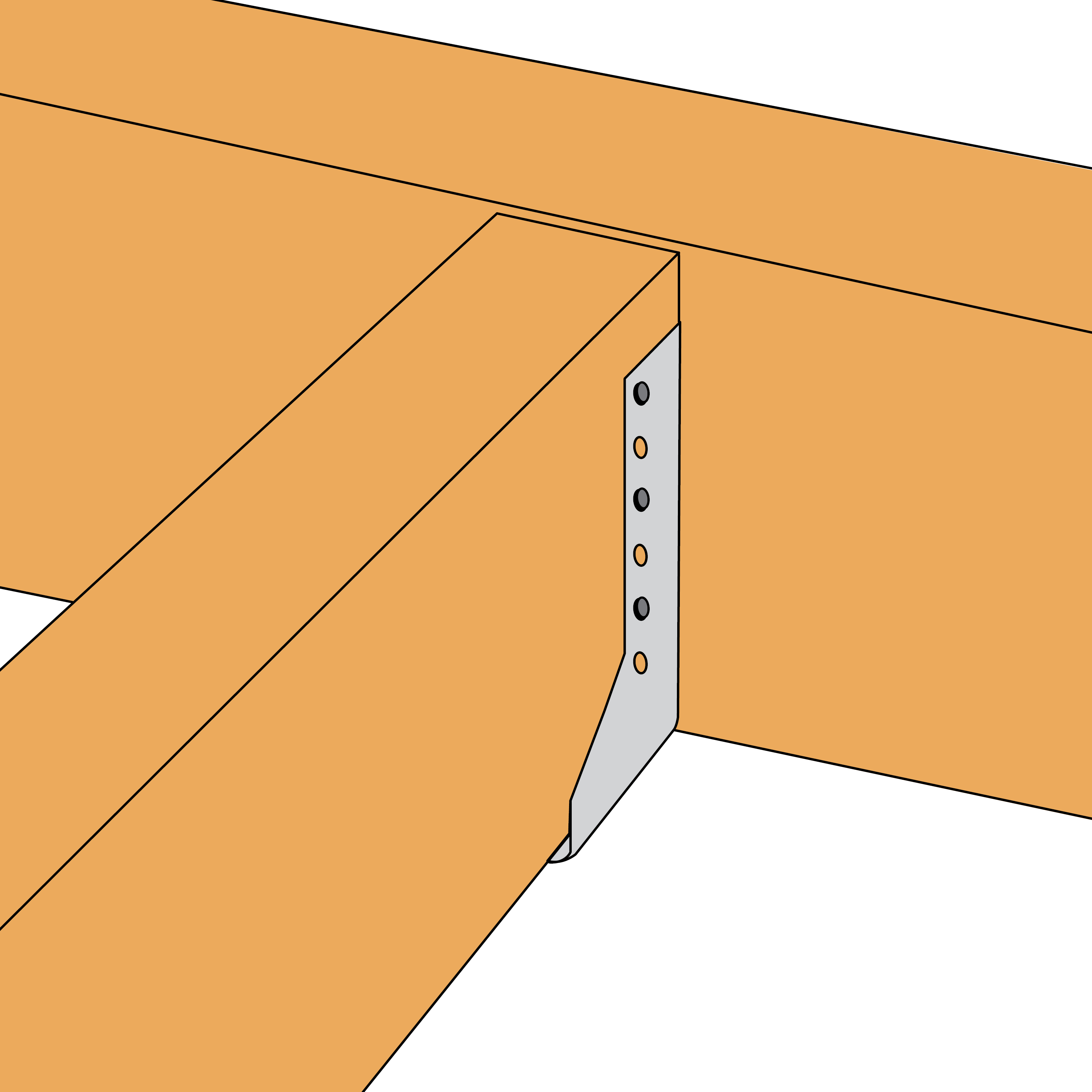

Delvis utspikring

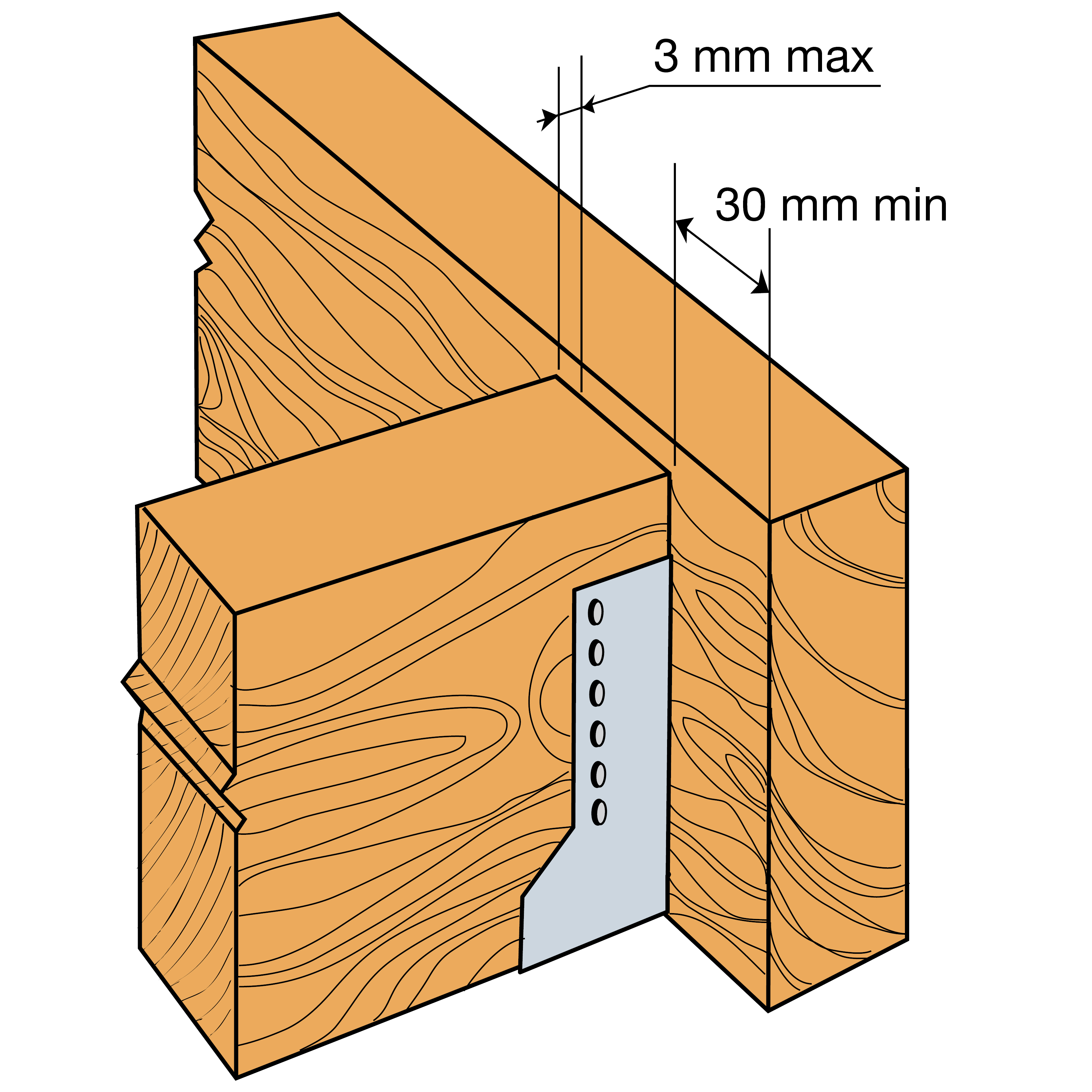

Installasjon på bjelke

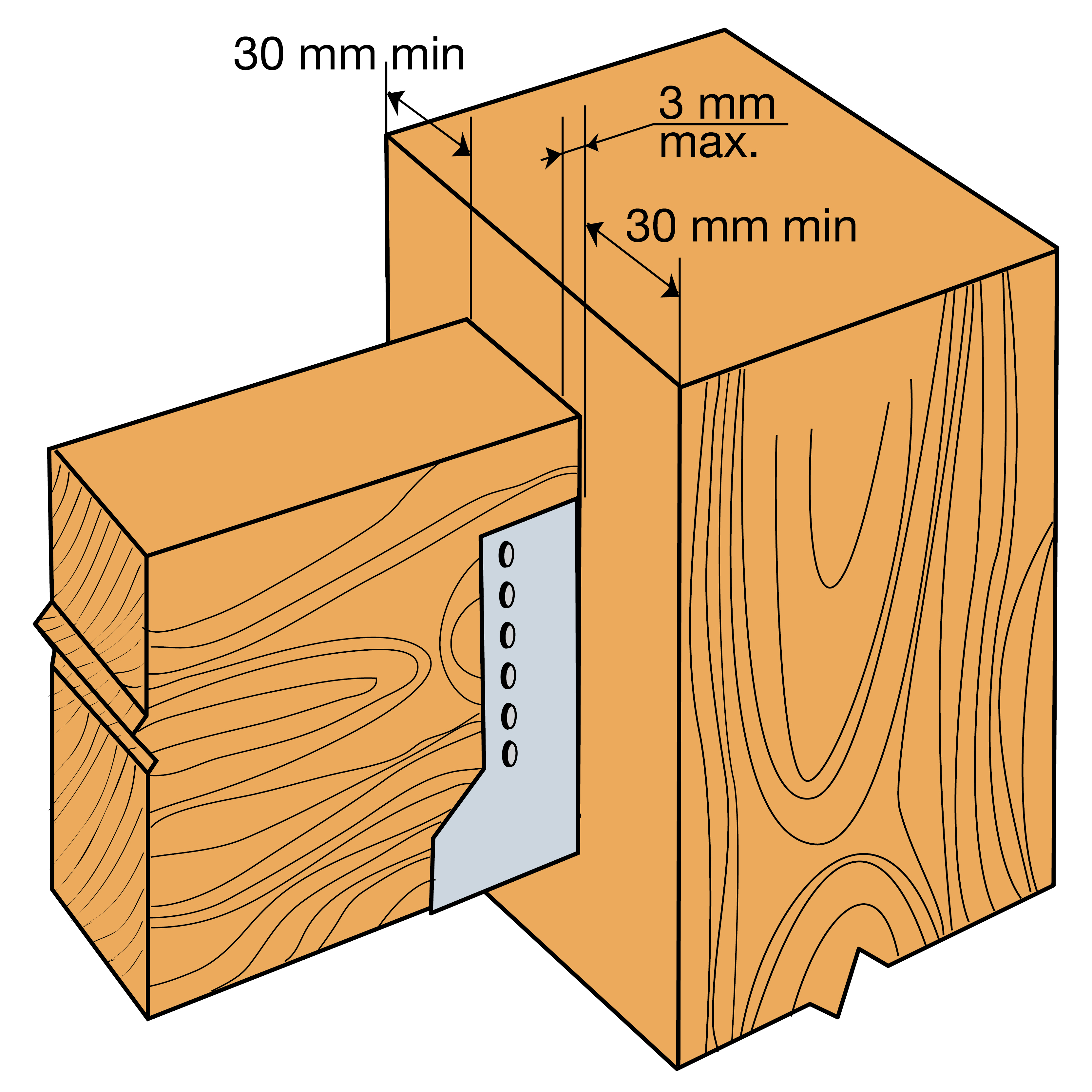

Installasjon på søyle
