BNKK

Koblingsbeslag

BNKK koblingsbeslag brukes til skjøting av vindtrekkbånd på båndtilkoblingsbeslaget uten ytterligere spennfunksjon. Det fremgår av tabellen hvilke størrelser av koblingsbeslag og vindtrekkbånd som kan kombineres.

Teknisk dataark
CE-merket
CE-merket
Avtalegrunnlag
Avtalegrunnlag
Anvendelsesklasse 2
Anvendelsesklasse 2
Electrogalvanized steel Z275
Electrogalvanized steel Z275
EPD
EPD

Produktinformasjon

Bilder


Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm

Fordeler

  • Kobler vindtrekkbåndet sammen med tilkoblingsbeslaget

Andre

m-bnkk25-14-02-2017.pdf

Applikasjoner

Bruksområder

  • Koblingsbeslaget BNKK er koblingen mellom vindtrekkbåndet og tilkoblingsbeslaget
  • Koblingsbeslaget BNKK brukes i vindavstivingssystemene våre (WFS25, WFSU25, WFS40, WFSU40 og WFSUNI)

Tekniske data

Mål

Dimensjoner

Mål
Mål
Referansebeslag dimensjoner
annetproduktdimensjoner[mm]hull
NOB nr.Suitable withIncluded clips/skruerMedleverte
bolter		Sokkelpinner følger medantall per eskevekt[kg]A[mm]A[mm] t[mm]∅antall
BNKK40/60-1445951916BANXX40, BANXX60XX2 x BF4060M5Dorn Ø14 m/sikringssplit-40.38157602+3+2=75 + 157 + 1

* For tilkobling med BAN1580.. skal det bygges inn og bestilles en ekstra CLIPS20 (eller 2 x M5 i 8.8)

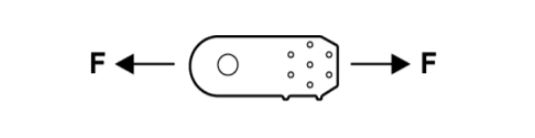

Karakteristiske kapasiteter - Dyvelmontering

ReferanseBracing kapasitet
Characteristic capacities - Dowel montering[kN]
Dowel størrelse[mm]R₁,ₖ[kN]
BNKK40/60-141442.7

Montering

Montering

Innfesting

  • Til innfesting brukes medfølgende stålsettskruer og dor
BNKK25 montagetegning.jpg
BNKK4060 montagetegning.jpg
BNKK4060-14 montage.jpg
BNKK4060-B montage.jpg

Sertifiseringer

Ytelseserklæring (DoP)

uk-dop-e10-0440-06-s.pdf
product.doc.history.show
uk-dop-e10-0440-05.pdf
uk-dop-e10-0440-issue-4.pdf
uk-dop-e10-0440-issue-3.pdf
uk-dop-e10-0440.pdf
026db6e0dc746a78bc80366e512011b2a04f3d00.pdf
se-dop-e10-0440-06-s.pdf
product.doc.history.show
se-dop-e10-0440-05.pdf
se-dop-e10-0440-issue-4.pdf
se-dop-e10-0440-issue-3.pdf
9760dfdc81d1eac7f9b19cf2e08412e04697dd0c-pdf.pdf

Europeisk teknisk vurdering (ETA)

eta-10-0440-2020-11-12.pdf
product.doc.history.show
eta100440-sst-roof-connectors-r4-2019.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

Nedlastinger

  • Wind Secure - Vindavstivning av konstruksjoner

    Wind Secure - Vindavstivning av konstruksjoner

    Wind Secure er Simpson Strong-Ties vindafstivningssystem, som er utviklet for å effektivisere monteringen.

CAD og BIM-bibliotek

2D

BNKK40/60-14

3D

BNKK40/60-14

ZIP-pakker
