Konsolbeslag til montering av lette elementer
Beslagene brukes i toppen av lette veggelementer til fastholdelse i betong- eller lettklinkerbetongveggelementer (leca). Ved innfesting til betongelementer brukes ACFET200 vinkelbeslag og ved elementer i lettklinkerbetong brukes ACFET200PP vinkelbeslag.
CE-merket
Avtalegrunnlag
EPD
Anvendelsesklasse 2
Produktinformasjon
Bilder
Egenskaper
Materiale
- Stålkvalitet:
Galvanisert stål S250GD + Z275 i henhold til EN 10346 - Korrosjonsbeskyttelse:
275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm
Applikasjoner
Skjøter
- Tre-betong skjøter
Bruksområder
- Brukes i toppen av lette veggelementer til fastholdeslse i betong- eller lettklinkerbetongveggelementer (leca).
Tekniske data
Dimensjoner
Dimensjoner
| Referanse | beslag dimensjoner | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| annet | produktdimensjoner[mm] | bjelke | flens B | ||||||
| NOB nr. | antall per eske | vekt[kg] | A[mm] | B[mm] | C[mm] | tykkelse[mm] | rund | rund | |
| Ø12 | Ø5[mm] | ||||||||

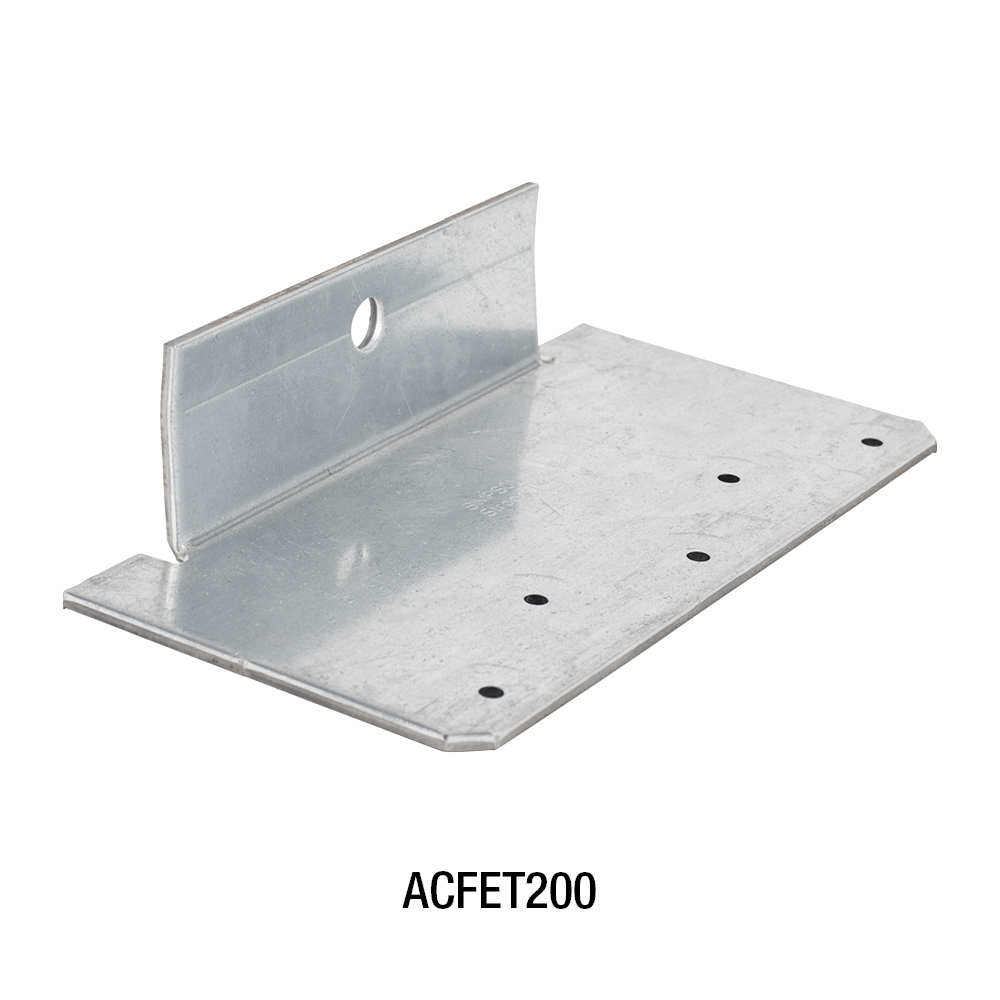

| ACFET200 | 47621677 | 10.0 | 0.8 | 49 | 100 | 200 | 4 | 1 | 5 |
Lastbæreevnetabell (karakteristiske verdier)
| Referanse | vinkelbeslag kapasitet | |||
|---|---|---|---|---|
| produkt characteristic capacities - tre to betong - 1 vinkelbeslag per connection | ||||
| antall of Fasteners | Characteristic capacities - 1 vinkelbeslag per connection[kN] | |||
| flens B | Characteristic Capacities[kN] | Nedbøying[mm] | ||
| antall | type | |||

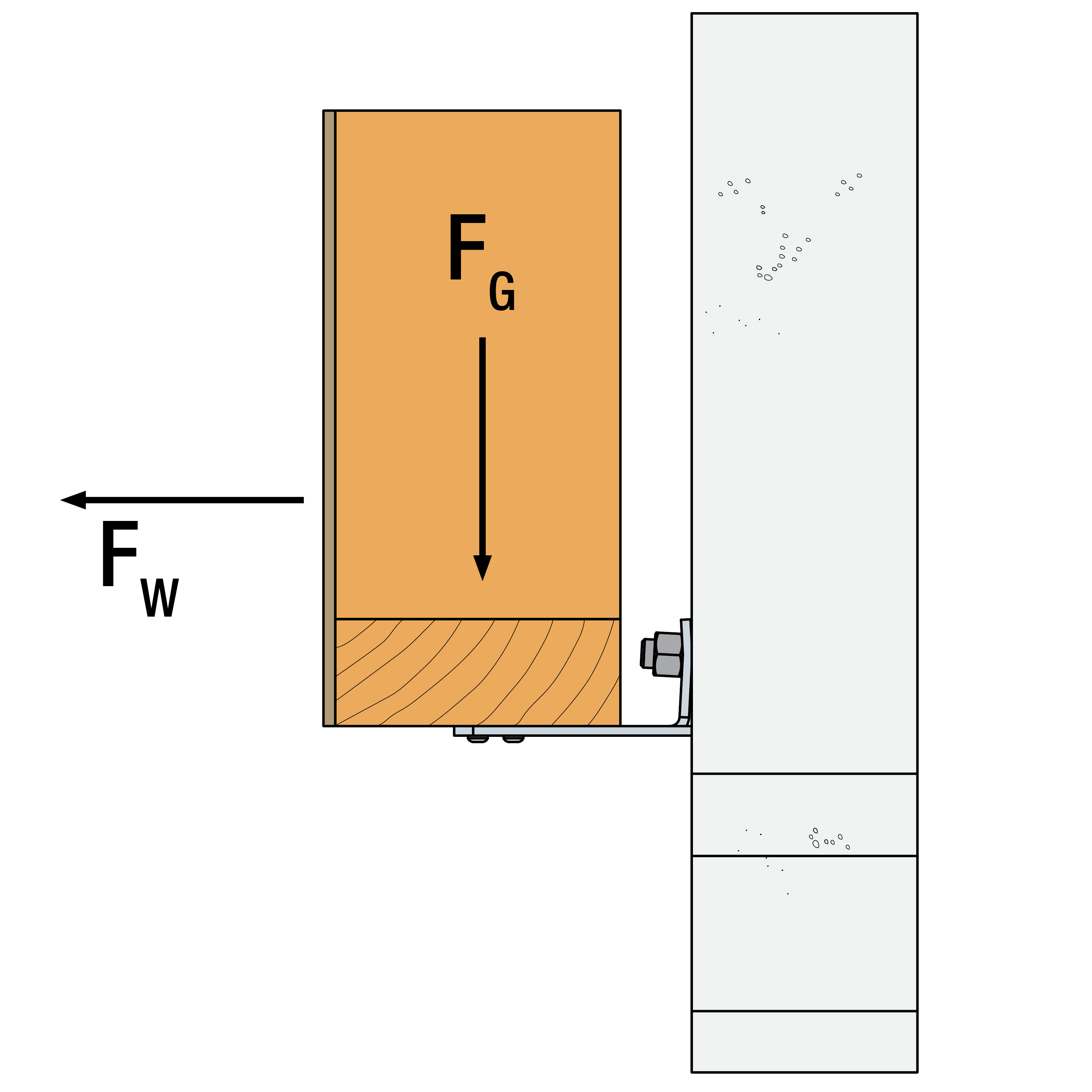

| ACFET200 | 1.0 | M10* | Gk = 185 kNmm / (e-5 mm) | uinit = Gk x (e-5)² / 2400 |
1) Betonskrue/bolt er belastet af følgende laster:
Forskydning: Fv,k = Gk og en træklast: Fax,k = Gk x e / 30
Montering
Montering
Innfesting

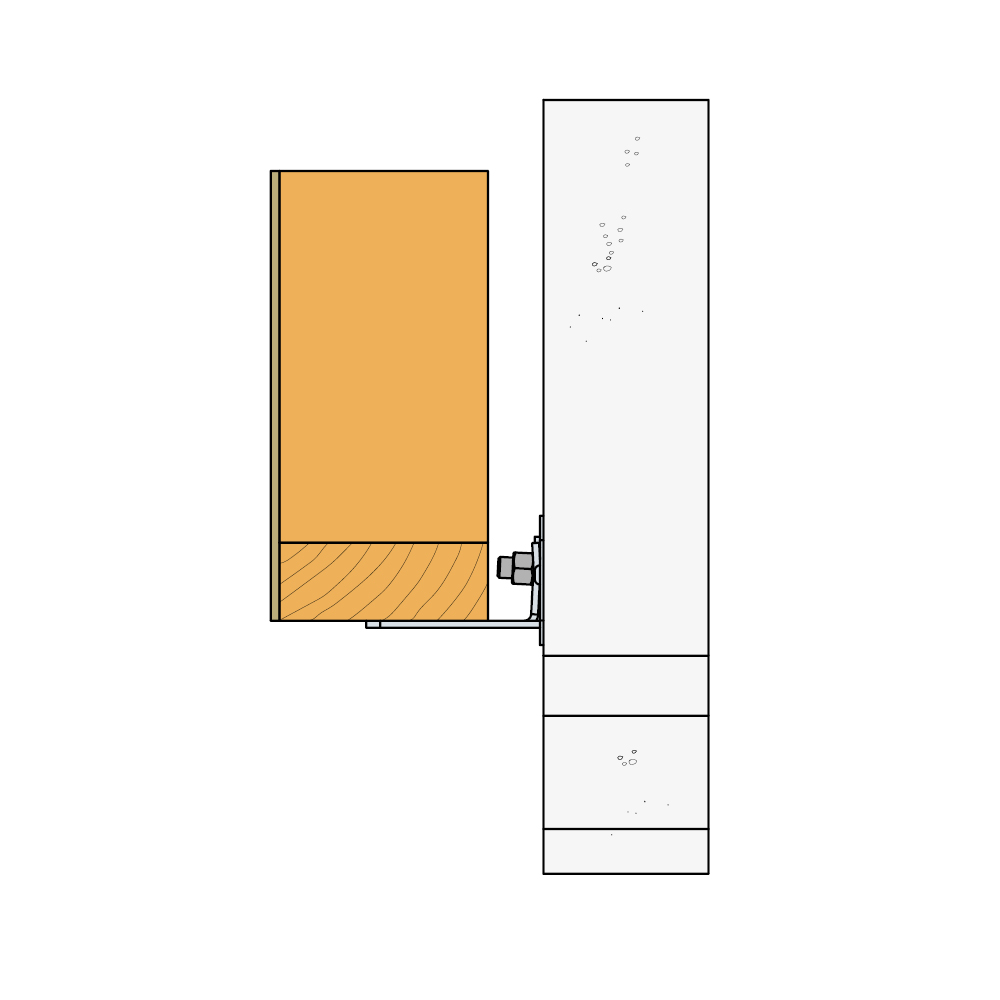

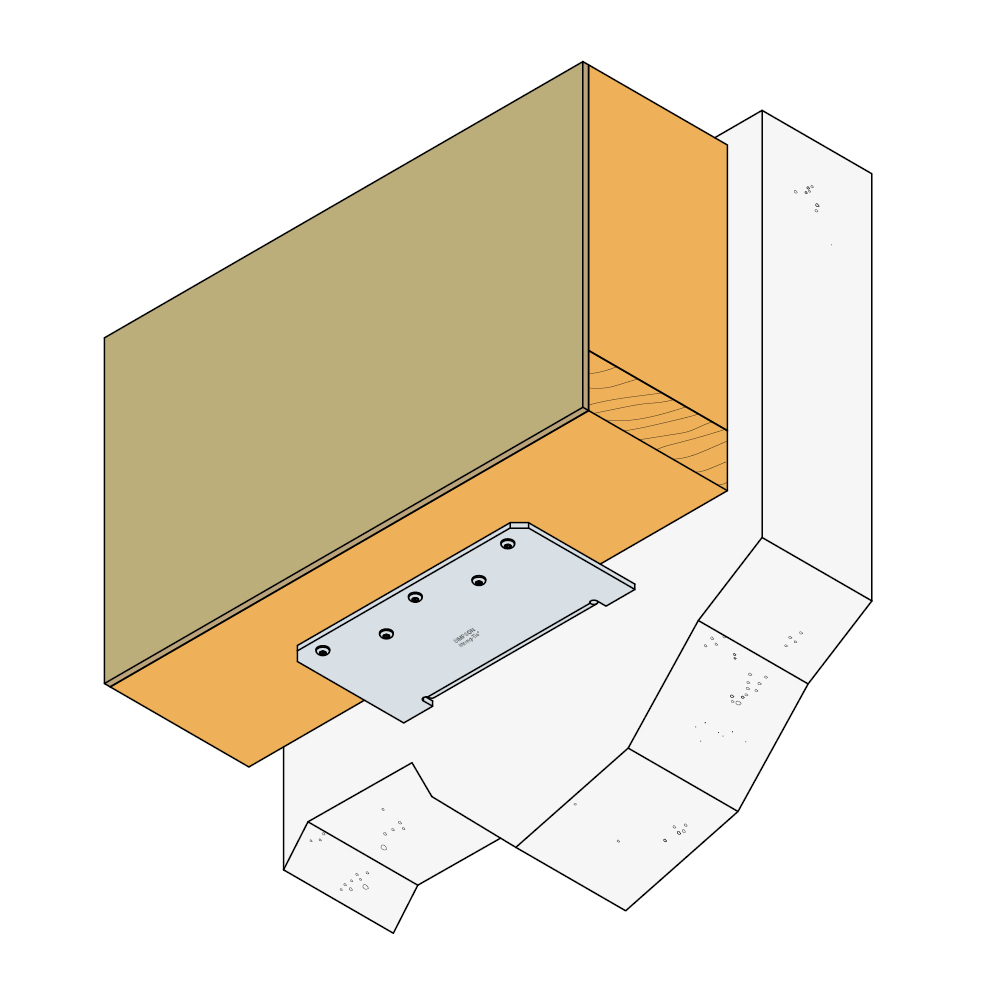

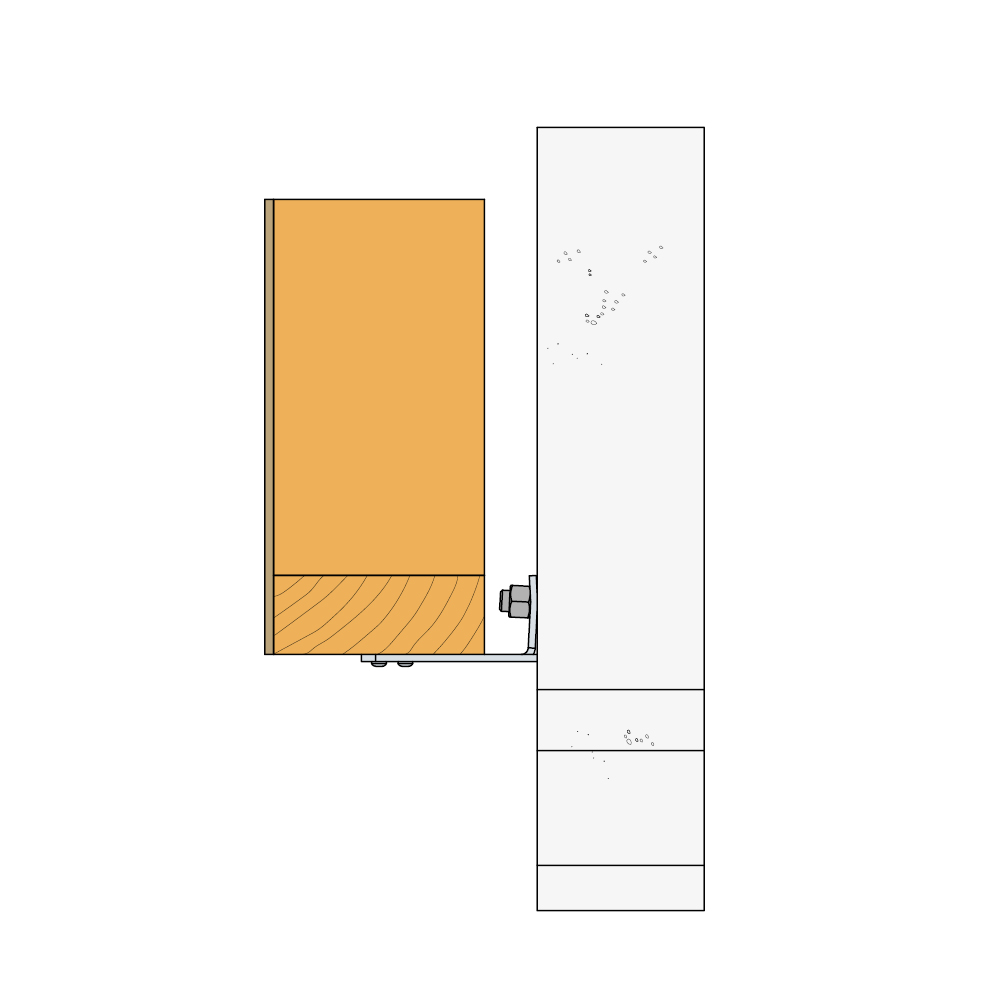

- Til innfesting til betongelementer brukes ACFET200

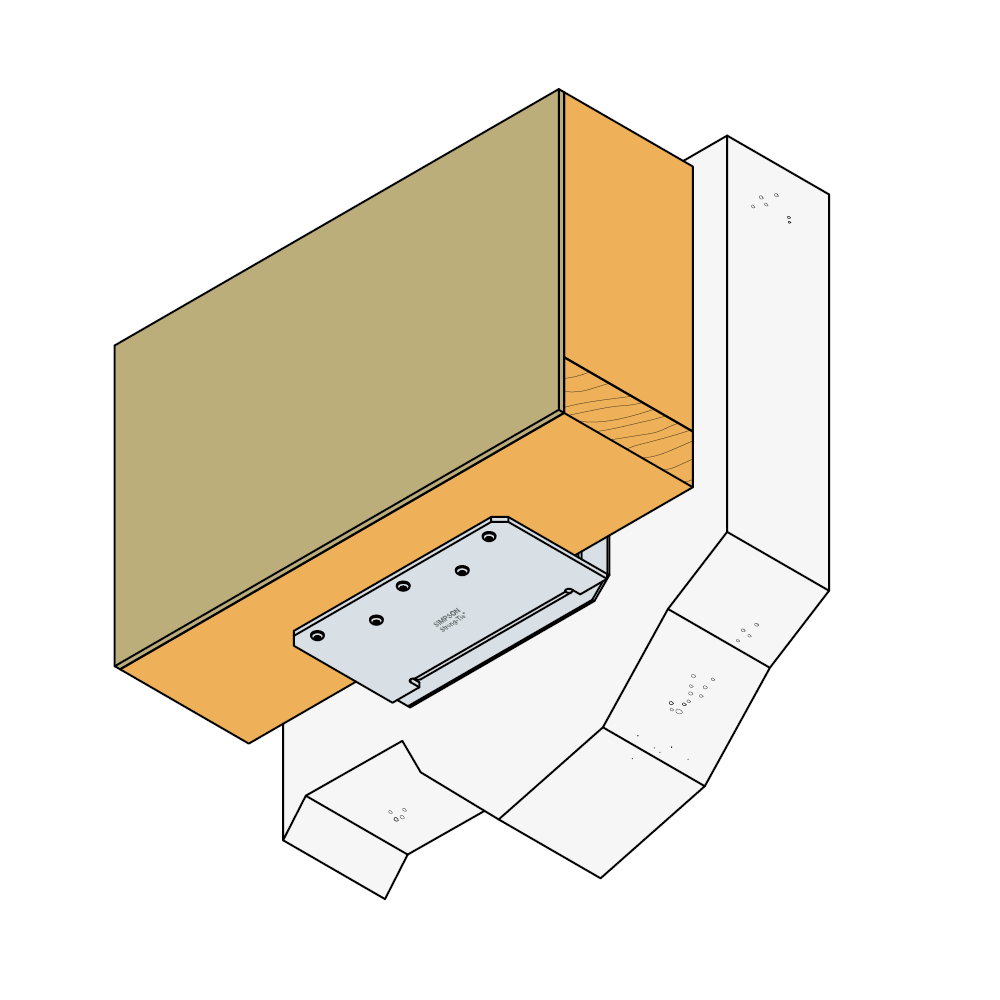

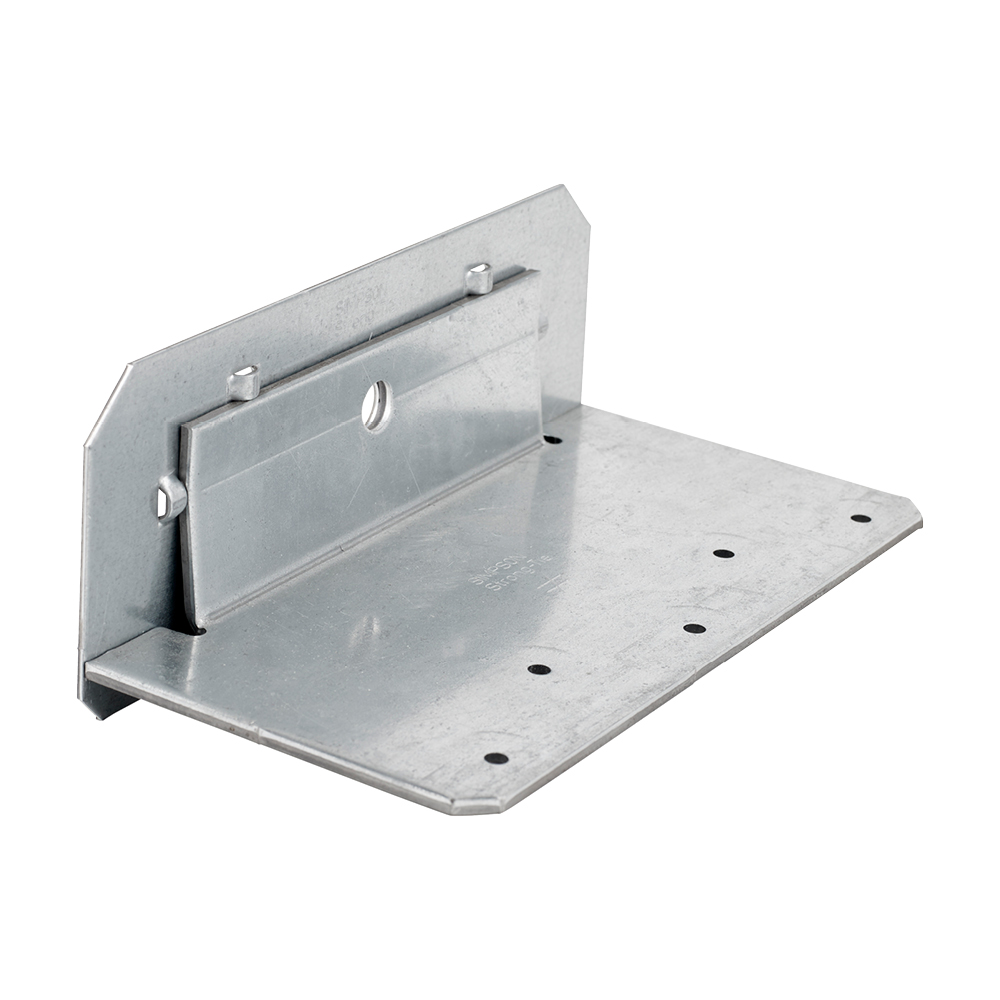

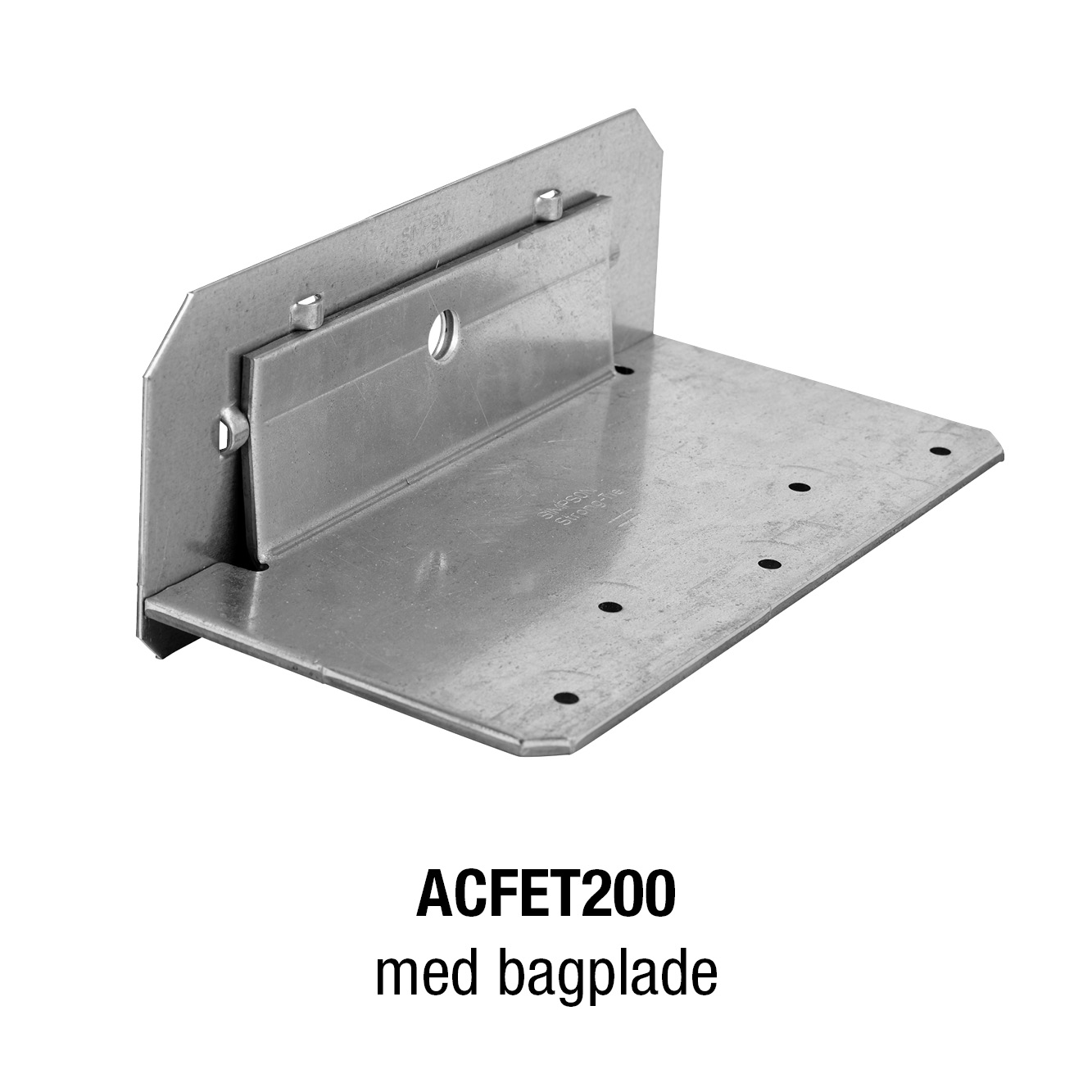

- Til innfesting til lettklinkerbetongelementer (leca) brukes ACFET200PP
- Til innfesting i treelement brukes CSA5,0xℓ beslagskruer, og til innfesting i betongelementet brukes en M10 betongskrue
Sertifiseringer
Ytelseserklæring (DoP)
product.doc.history.show
product.doc.history.show
Europeisk teknisk vurdering (ETA)
product.doc.history.show
