TTUFP

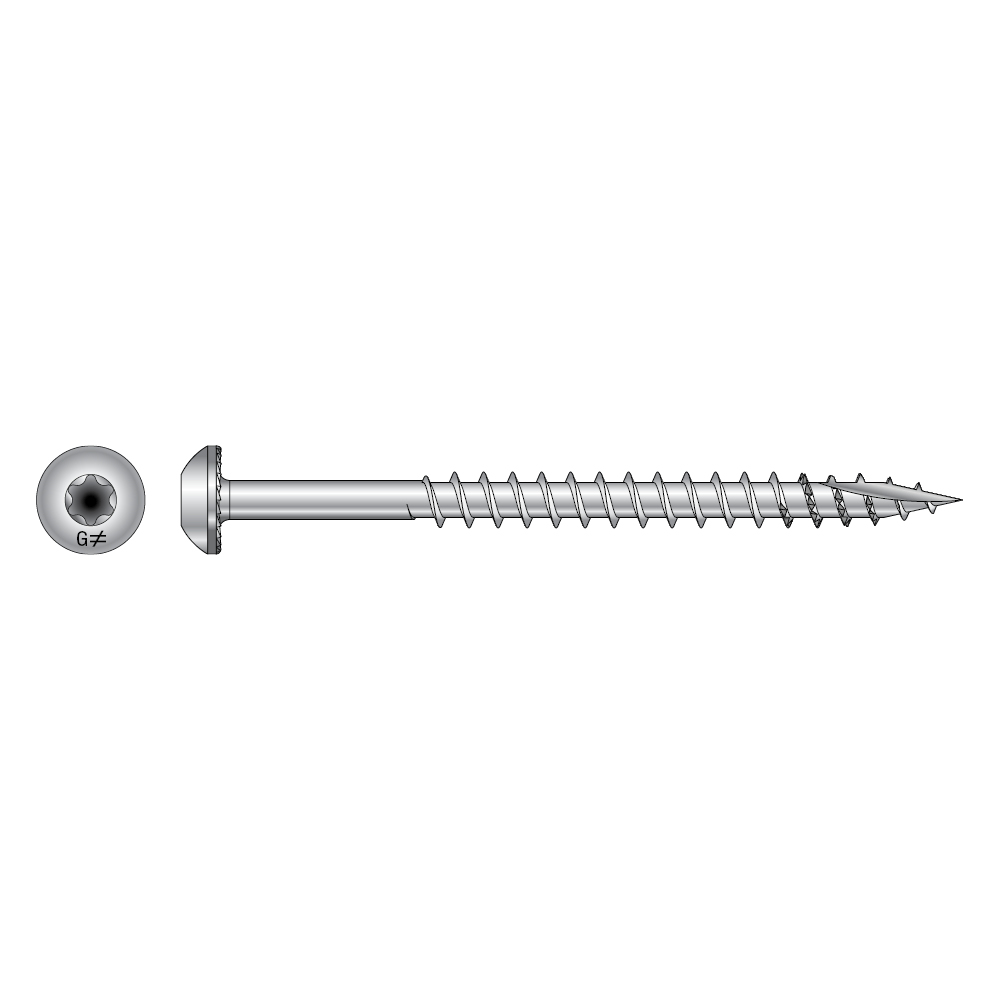

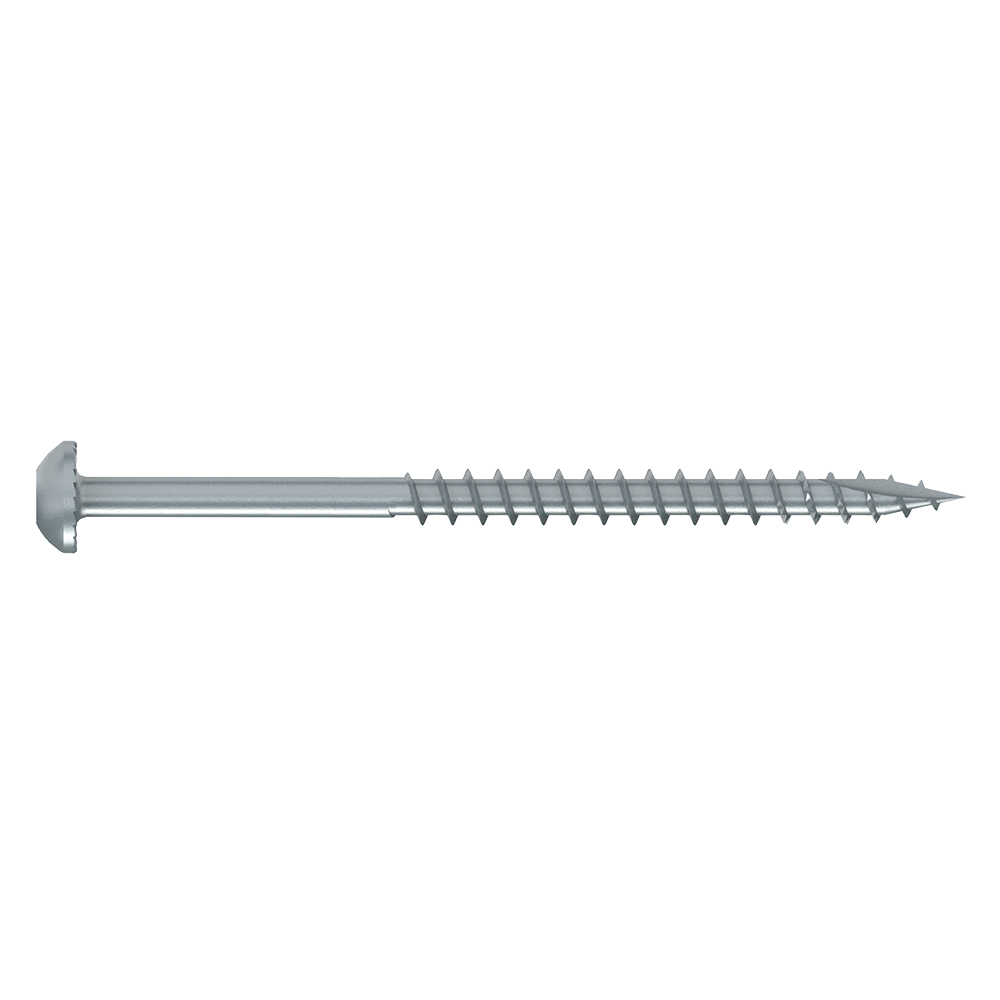

Nordisk treskrue, Pan-hode, Innvendig montasje

TTUFP komplementterer programmet på innvendige treskruer. Skruen har TX spor og panode med ribber under for best mulig feste. Fiberkuttet og de sagtakkede gjengene i tuppen av skruen hjelper til med å hindre sprekker, reduserer momentet ved innskruing og gjør all forboring unødvendig.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 1

Elgalvanisert stål

Indoor

EPD

Fastener Designer

Produktinformasjon

Bilder

Egenskaper

Fordeler:

TX bit spor
Pan hode
Fiberkutt
Sagtannet gjenge
Elforzinket

Applikasjoner

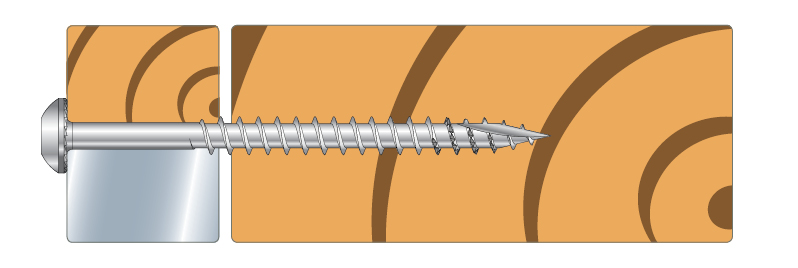

Bruksområde:

Tre til tre
Stål til tre

Tekniske data

Dimensjoner

Referanse	Dimensjoner[mm]
	Art. nr.	Other			Dimensjoner[mm]
	Art. nr.	NOBB nr.	Antall pr. eske	Vekt[kg]	d[mm]	L[mm]	dₕ[mm]	lg[mm]	Bit[mm]	Gjenge[mm]
TTUFP3.0X15*	74511	53294496	200.0	0.001	3	15	5.5	15	T-10	FT
TTUFP3.0X20*	74513	53294500	200.0	0.001	3	20	5.5	20	T-10	FT
TTUFP3.5X15*	74512	53294515	200.0	0.001	3.5	15	6.6	15	T-15	FT
TTUFP3.5X20*	74514	53294526	200.0	0.001	3.5	20	6.6	20	T-15	FT
TTUFP3.5X25*	74515	53294534	200.0	0.001	3.5	25	6.6	25	T-15	FT
TTUFP3.5X30*	74517	53294545	200.0	0.002	3.5	30	6.6	30	T-15	FT
TTUFP4.0X15*	74518	53294553	200.0	0.001	4	15	7.6	15	T-20	FT
TTUFP4.0X20*	74519	53294564	200.0	0.002	4	20	7.6	20	T-20	FT
TTUFP4.0X25*	74520	53294572	200.0	0.002	4	25	7.6	25	T-20	FT
TTUFP4.0X30*	74521	53294583	200.0	0.002	4	30	7.6	30	T-20	FT
TTUFP4.0X35*	74522	53294598	200.0	0.002	4	35	7.6	35	T-20	FT
TTUFP4.0X40*	74523	53294602	200.0	0.003	4	40	7.6	40	T-20	FT
TTUFP4.0X50*	74524	53294617	200.0	0.003	4	50	7.6	30	T-20	PT
TTUFP5.0X30	74525	53294621	200.0	0.004	5	30	9.7	26	T-25	FT
TTUFP5.0X40	74526	53294636	200.0	0.004	5	40	9.7	36	T-25	FT
TTUFP5.0X50	74527	53294640	200.0	0.005	5	50	9.7	30	T-25	PT
TTUFP5.0X60	74528	53294655	200.0	0.006	5	60	9.7	35	T-25	PT
TTUFP5.0X70	74529	53294666	100.0	0.006	5	70	9.7	40	T-25	PT
TTUFP5.0X80	74530	53294674	100.0	0.007	5	80	9.7	50	T-25	PT
TTUFP6.0X40	74532	53294693	100.0	0.007	6	40	11.7	35	T-30	FT
TTUFP6.0X50	74533	53294704	200.0	0.007	6	50	11.7	30	T-30	PT
TTUFP6.0X60	74534	53294712	200.0	0.008	6	60	11.7	35	T-30	PT
TTUFP6.0X70	74535	53294723	100.0	0.01	6	70	11.7	40	T-30	PT
TTUFP6.0X80	74536	53294738	100.0	0.01	6	80	11.7	50	T-30	PT
TTUFP6.0X100	74531	53294685	100.0	0.012	6	100	11.7	60	T-30	PT

* ikke CE-merket

FT = Helgjenget
PT = Delgjenget

Produktkarakteristiske egenskaber

Referanse	Screw Parameters
	Produktkarakteristiske egenskaber
	Boyningsstyrke - My,ₖ[Nm]	Karakteristisk uttrekks parameter - fₐₓ,ₖ,₉₀°[N/mm²]	Karakteristisk hovdegjennomtrekningsparameter - fₕₑₐd,ₖ[N/mm²]	Karakteristisk trekkstyrke - fₜₑₙₛ,ₖ[kN]
TTUFP5.0X30	6720	15	16.9	7.9
TTUFP5.0X40	6720	15	16.9	7.9
TTUFP5.0X50	6720	15	16.9	7.9
TTUFP5.0X60	6720	15	16.9	7.9
TTUFP5.0X70	6720	15	16.9	7.9
TTUFP5.0X80	6720	15	16.9	7.9
TTUFP6.0X40	9500	12.5	17.4	11.1
TTUFP6.0X50	9500	12.5	17.4	11.1
TTUFP6.0X60	9500	12.5	17.4	11.1
TTUFP6.0X70	9500	12.5	17.4	11.1
TTUFP6.0X80	9500	12.5	17.4	11.1
TTUFP6.0X100	9500	12.5	17.4	11.1

Sertifiseringer

Ytelseserklæring (DoP)

no-dop-e21-0670-02-s-2.pdf

product.doc.history.show

2022-08-26

no-dop-e21-0670.pdf

Europeisk teknisk vurdering (ETA)

eta-21-0670-2025-10-17.pdf

product.doc.history.show

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Nedlastinger

Flyer Solid-Drive

Solid-Drive skruer gjør jobbene til ingeniører og byggherrer enklere. Designet for høy ytelse øker de tillatte belastningene, samtidig som monteringen går raskere – reduserer arbeids- og materialkostnadene.

Last ned PDF

Bla i PDF online

CAD og BIM-bibliotek

ZIP-pakker

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D forenklet
IFC ZIP SAT ZIP SKP ZIP STL ZIP
