TTZNFP

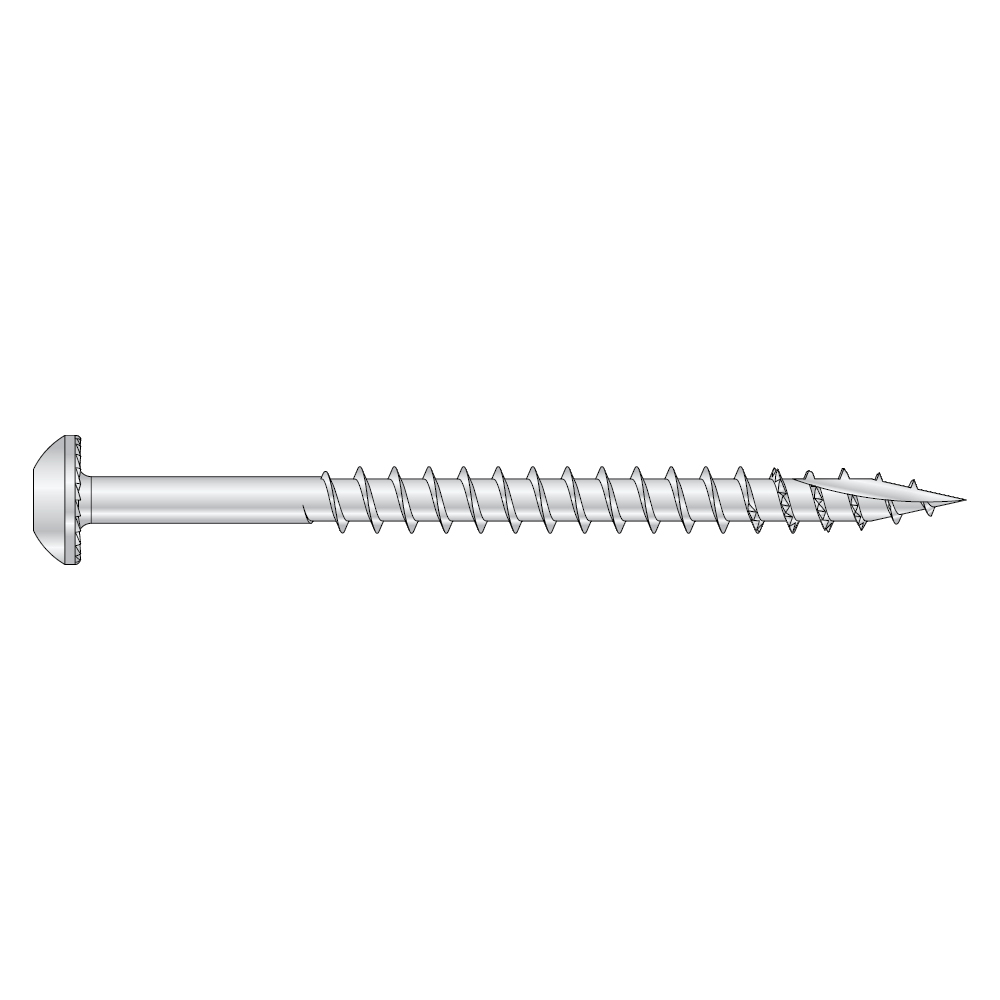

Nordisk treskrue, Pan-hode, Utvendig montasje

Panhode treskrue komplementterer programmet på utvendige treskruer. Skruen har TX spor og panhode med ribber under for best mulig feste. Fiberkutt og de sagtakkede gjengene i tuppen av skruen hjelper til med å hindre sprekker, reduserer momentet ved innskruing og gjør all forboring unødvendig.

Teknisk dataark

CE-merket

Avtalegrunnlag

Outdoor

EPD

Impreg® +

Fastener Designer

Produktinformasjon

Bilder

Egenskaper

Fordeler:

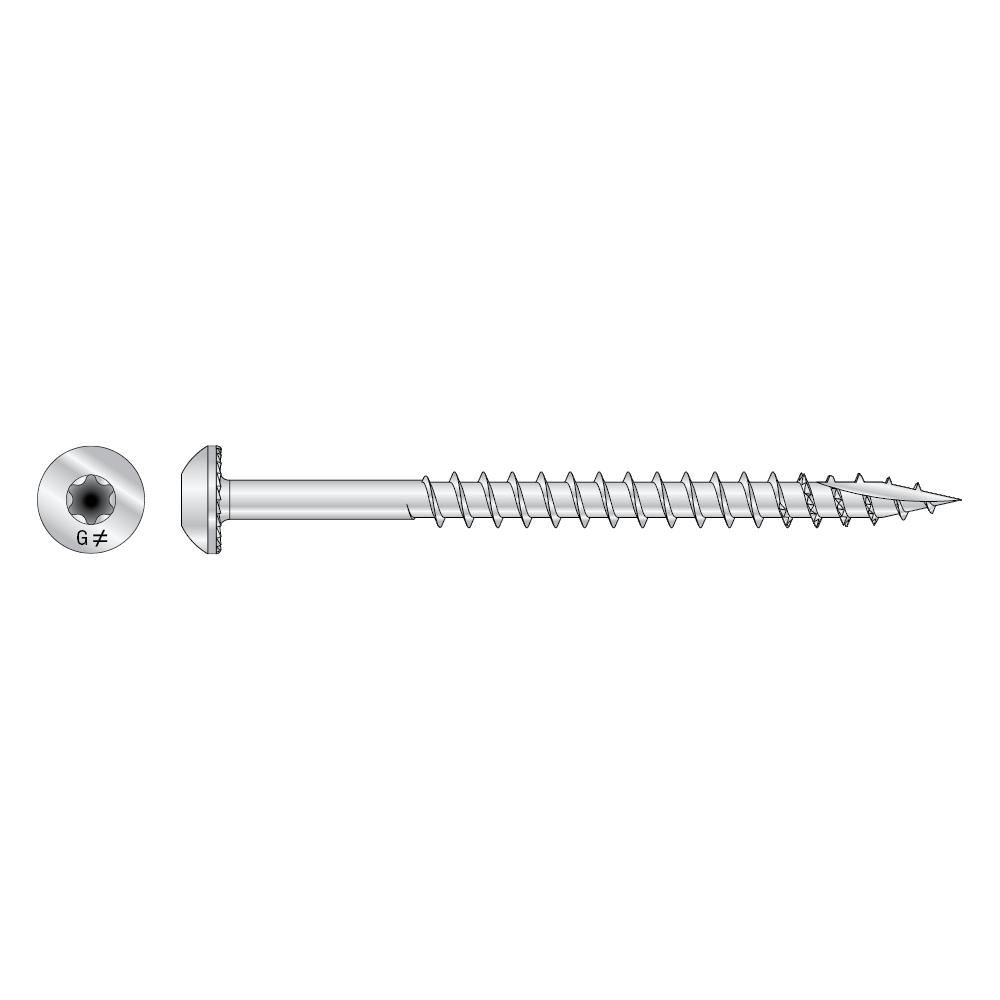

TX bit spor
Pan hode
Fiberkutt
Serratert felt og sagtannet gjenge

Applikasjoner

Bruksområde:

Tre til tre

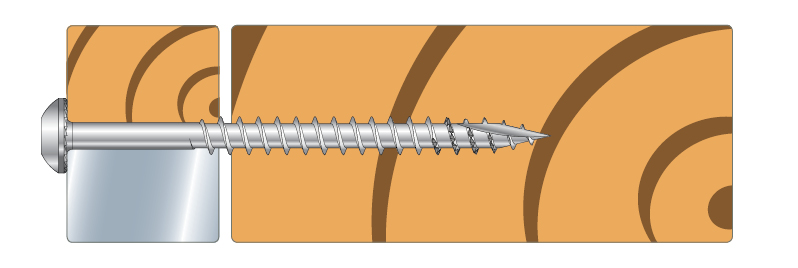

Stål til tre

Tekniske data

Dimensjoner

Referanse	Fasteners dimensjoner[mm]
	Item Code	annet			produktdimensjoner[mm]
	Item Code	NOB nr.	antall per eske	vekt[kg]	d1[mm]	L[mm]	dh[mm]	gjenge lengde[mm]	Driver Bit[mm]	gjenge[mm]
TTZNFP4.0X30*	74537	53294742	200.0	0.002	4	30	8	30	T-20	FT
TTZNFP4.0X40*	74538	53294757	200.0	0.003	4	40	8	40	T-20	FT
TTZNFP4.0X50*	74539	53294761	200.0	0.003	4	50	8	30	T-20	PT
TTZNFP5.0X40	74540	53294776	200.0	0.004	5	40	9.7	36	T-25	FT
TTZNFP5.0X50	74541	53294780	200.0	0.005	5	50	9.7	30	T-25	PT
TTZNFP5.0X60	74542	53294795	200.0	0.006	5	60	9.7	35	T-25	PT
TTZNFP5.0X70	74543	53294806	100.0	0.006	5	70	9.7	40	T-25	PT
TTZNFP5.0X80	74544	53294814	100.0	0.007	5	80	9.7	50	T-25	PT
TTZNFP6.0X60	74546	53294825	200.0	0.012	6	60	11.7	35	T-30	PT
TTZNFP6.0X80	74547	53294833	100.0	0.008	6	80	11.7	50	T-30	PT
TTZNFP6.0X100	74545	53294844	100.0	0.01	6	100	11.7	60	T-30	PT

* Ikke CE-merket

Produktkarakteristiske egenskaber

Referanse	skrue parametere
	karakteristiske parametere
	Characteristic Yield Moment – My,ₖ[Nm]	Characteristic withdrawal parameter - fₐₓ,ₖ,₉₀°[N/mm²]	Characteristic hode pull-through parameter - fₕₑₐd,ₖ[N/mm²]	Characteristic tensile kapasitet - fₜₑₙₛ,ₖ[kN]
TTZNFP5.0X40	6720	15	16.9	7.9
TTZNFP5.0X50	6720	15	16.9	7.9
TTZNFP5.0X60	6720	15	16.9	7.9
TTZNFP5.0X70	6720	15	16.9	7.9
TTZNFP5.0X80	6720	15	16.9	7.9
TTZNFP6.0X60	9500	12.5	17.4	11.1
TTZNFP6.0X80	9500	12.5	17.4	11.1
TTZNFP6.0X100	9500	12.5	17.4	11.1

Refer to relevant ITTR or ETA for more details

Sertifiseringer

Ytelseserklæring (DoP)

no-dop-e21-0670-02-s-2.pdf

product.doc.history.show

2022-08-26

no-dop-e21-0670.pdf

Europeisk teknisk vurdering (ETA)

eta-21-0670-2025-10-17.pdf

product.doc.history.show

2021-12-09

eta210670-2021-12-09-cor-1.pdf

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

Nedlastinger

Flyer Solid-Drive

Solid-Drive skruer gjør jobbene til ingeniører og byggherrer enklere. Designet for høy ytelse øker de tillatte belastningene, samtidig som monteringen går raskere – reduserer arbeids- og materialkostnadene.

Last ned PDF

Bla i PDF online

CAD og BIM-bibliotek

ZIP-pakker

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D forenklet
IFC ZIP SAT ZIP SKP ZIP STL ZIP
