TML

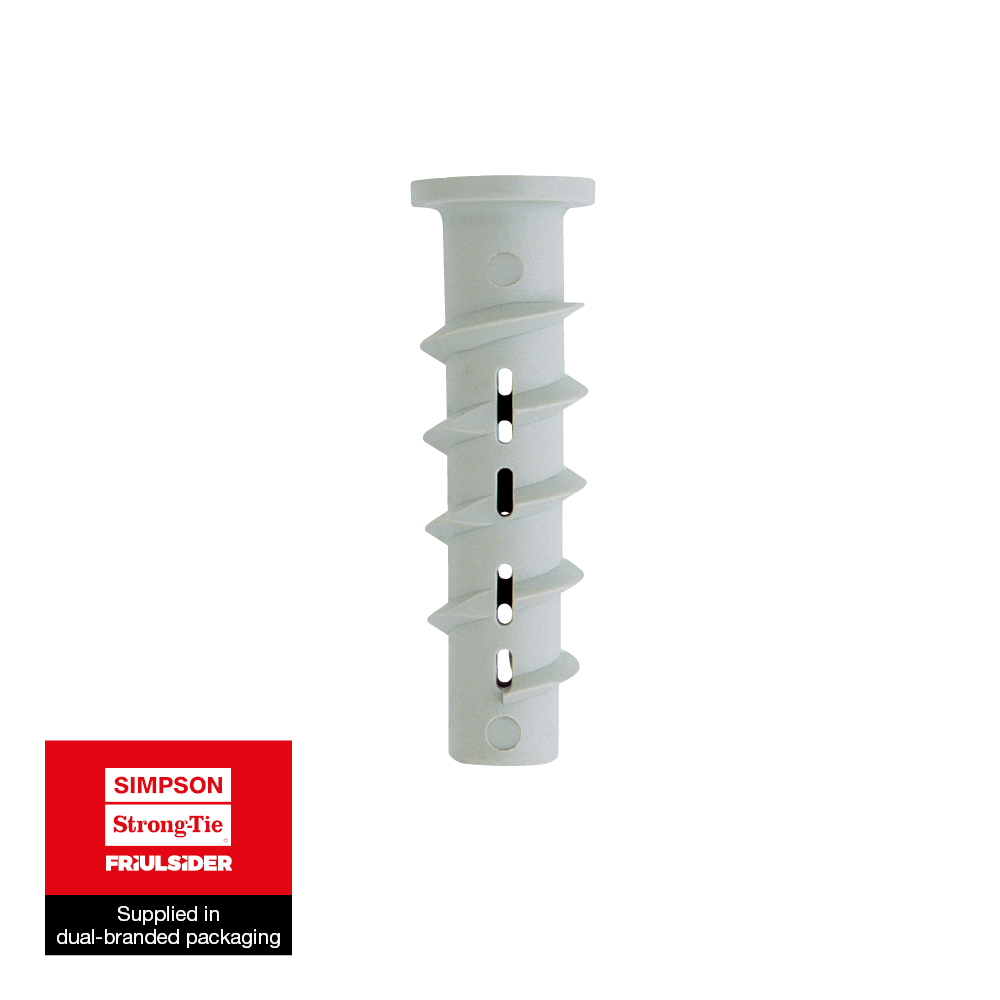

Nylon Plugg til gassbetong
TML plugg Ø10 - Ø12 mm er en spesial designet plugg til bruk i gassbetong. Pluggen skrues inn i et forboret hull, hvor de grove gjengene skjærer seg inn i materialet. Deretter monteres emnet som skal festes med en treskrue eller metrisk skrue.
Produktinformasjon
Bilder

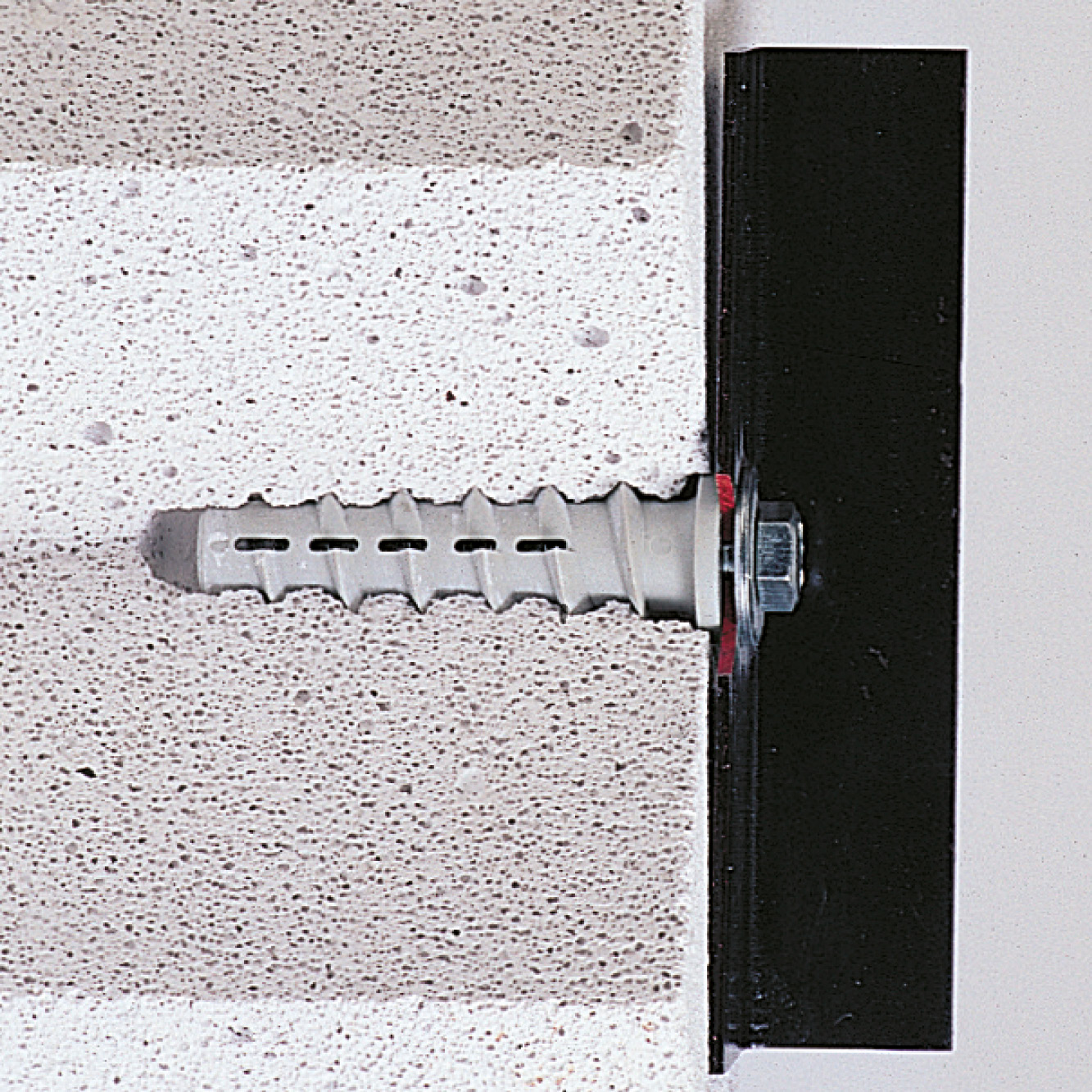

Applikasjoner
Tekniske data
Dimensions
Dimensjoner
| Referanse | Nylon fixings dimensjoner | Nylon fixings monteringsdata | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Info produkt[mm] | monteringsdata | ||||||||||||
| produktreferanse | Min. skrue diameter [d][mm] | Max. skrue diameter [d][mm] | Metric skrue diameter | anker lengde [Lu][mm] | Wrench[SW] | antall per eske[stk] | antall per outer eske | vekt[kg] | hull diameter x anker lengde [dₒxL][mm] | Min. hull dybde [h₁][mm] | Nominal embedment dybde [hₙₒₘ][mm] | Min. støtte tykkelse [hₘᵢₙ][mm] | |
| 6260100605000 | TML | 5.5 | 6 | M6 | 40 | 6 | 25.0 | 250.0 | 0.005 | 10x50 | 60 | 50 | 75 |
| 6260100806000 | TML | 7 | 8 | M8 | 50 | 8 | 25.0 | 250.0 | 0.008 | 12x60 | 70 | 60 | 85 |
Screw Length: Lv = Lu + tfix

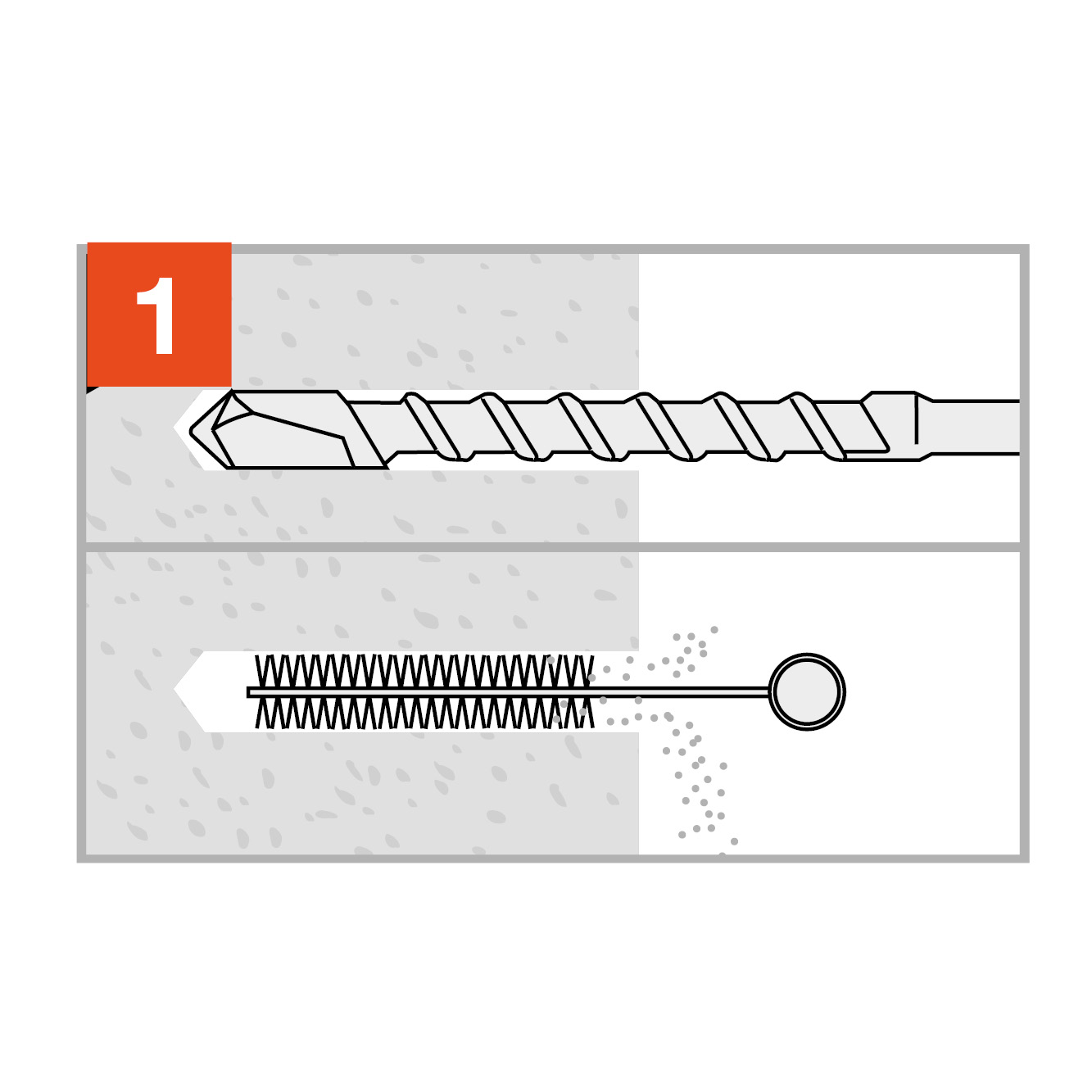

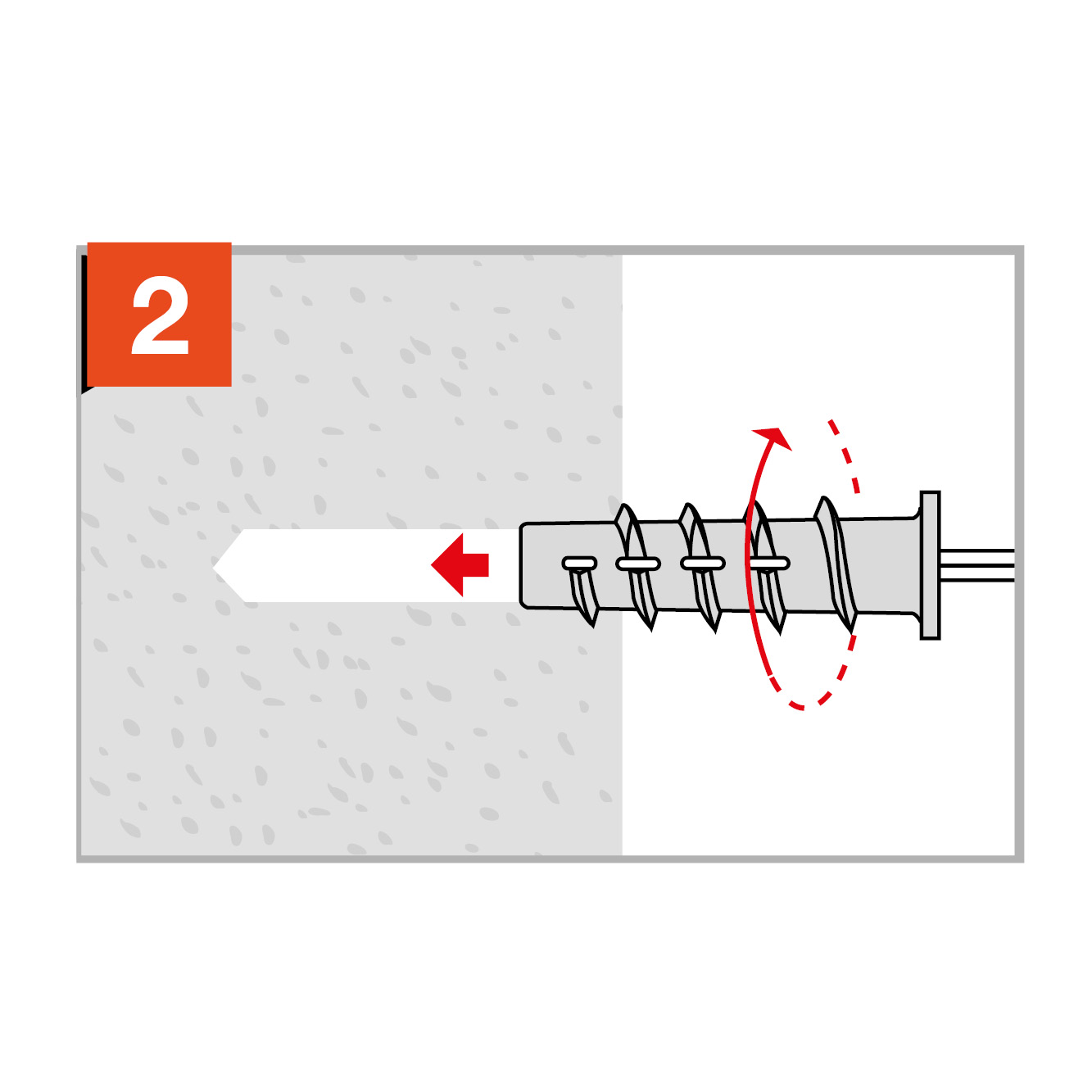

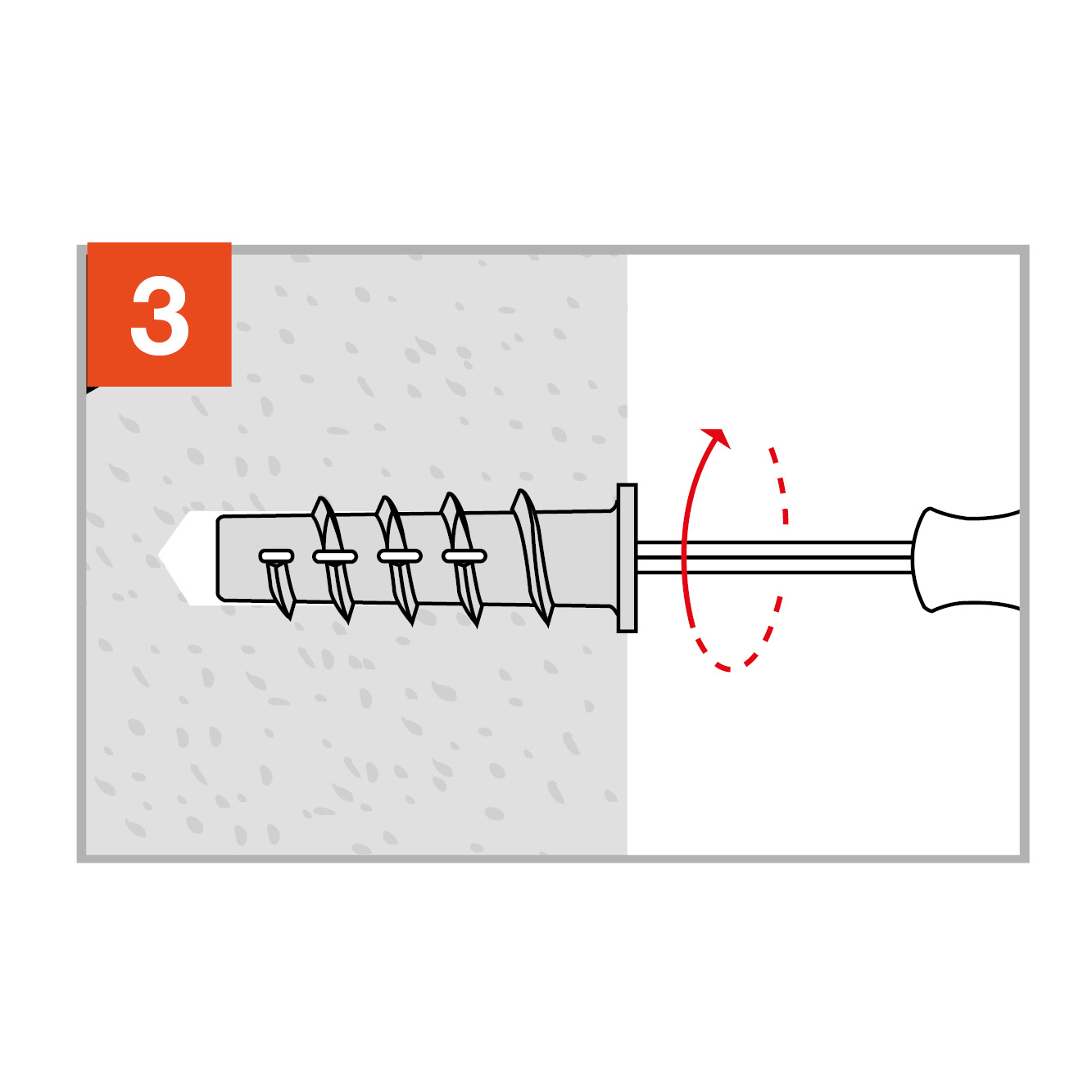

Montering
Montering
