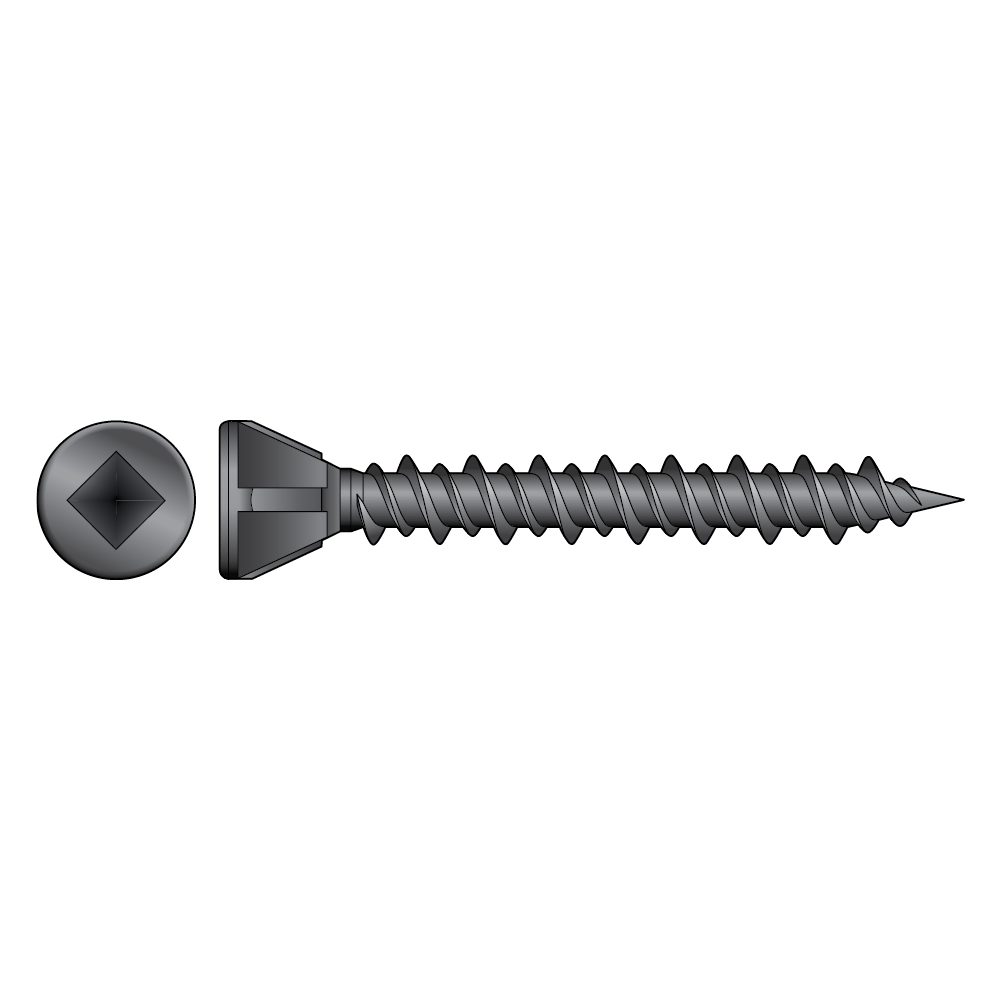

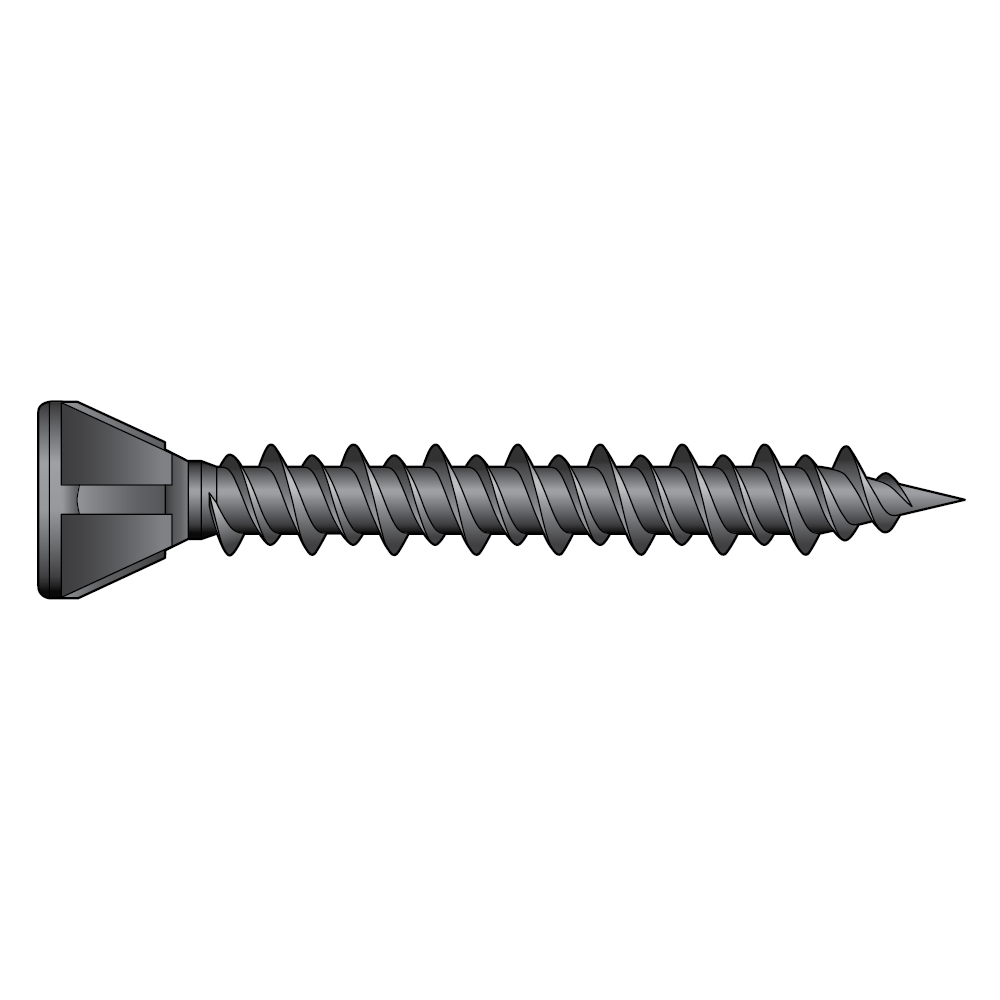

Quik Drive® fibergipsskrue
MTH skruen er udviklet for hurtigere at kunne montere fibergipsplader på træ eller træ på træ (gulve mv.).





Produktinformasjon
Egenskaper
Materiale
- Grå fosfat overfladebehandling
Fordeler
- Modificeret trimhoved for lettere indtrængning i underlaget
- Tilspidset tip til nem indkøring i træet uden forboring
- High-Low gevind til fastgørelse på træ eller stål
- Diameter på 3,8 mm for at undgå brud på skruen under stramning
- CE-mærkning i henhold til EN14566 & EN 14592: Værdier for belastninger på stål og træ (afskalling og forskydning)
Ny
Ny MTHZ19E 19 mm sortert gulvskrue.
Bruk av festemidler som er lengre enn nødvendig, kan føre til at skruene stikker ut gjennom undersiden av gulvbordene. Dette kan forårsake alle slags problemer, inkludert skade på vannrør, kabler og gulvvarme. 19 mm gulvskruen er en tryggere måte å feste 6 mm kryssfiner på, samtidig som den gir overlegen holdekraft som bare en skrue kan gi, og eliminerer gulvknirking, gulvløft og uttrekking som kan oppstå ved bruk av spiker. Med 50 skruer per stripe er det mindre tid til å lade om, noe som reduserer installasjonstiden betydelig. Sammenkoblingsdesignet gjør at ingen skruer blir oversett og at det ikke blir noe svinn. Denne skruen har en annen sammenkobling enn de andre MTH-skruene og krever derfor et annet Quik Drive-tilbehør – QDBPC19EF.

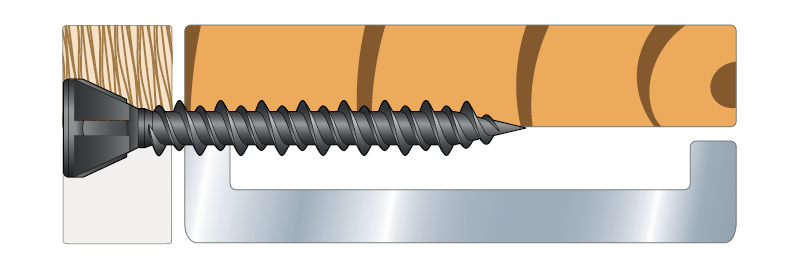

Applikasjoner
Skjøter
- Massivt træ, komposittræ, limtræsbjælker
- Fibergipsplader på vægge og lofter
- Metalskinner fra 0,8-1,20 mm
Bruksområder
- Gipsplader på træ og metalskinner eller træ på træ
Tekniske data
Dimensjoner og karakteristiske værdier
| Referanse | Fasteners dimensjoner | ||||||
|---|---|---|---|---|---|---|---|
| produktdimensjoner[mm] | QD informasjon | annet | |||||
| hode diameter[mm] | gjenge diameter[mm] | Total lengde[mm] | antall per Strip | Recommended RPM[U/Min.] | Quik Drive Attachment | antall per eske | |
| MTH25E | 6.9 | 3.8 | 25 | 30.0 | 2500 | QDPRO51E / QD76KE | 2500.0 |
| MTH32E | 6.9 | 3.8 | 32 | 30.0 | 1000 - 2500 | QDPRO51E / QD76KE | 2500.0 |
| MTH32SE | 6.9 | 3.8 | 32 | 30.0 | 2500 | QDPRO51E / QD76KE | 2500.0 |
MTH25E er med fuld-gevind
MTH32SE er med fuld-gevind
MTH32E er med del-gevind
Mekaniske egenskaper (EN14592)
| Referanse | skrue parametere | ||||
|---|---|---|---|---|---|
| karakteristiske parametere | |||||
| Characteristic moment of elasticity - My,ₖ[Nm] | Characteristic pullout parameter[N/mm²] | Characteristic hode traversal parameter[N/mm²] | Characteristic pulling kapasitet[kN] | Characteristic resistance to torsion - Rₜₒᵣ,ₖ[Nm] | |
| MTH25E | - | - | - | - | - |
| MTH32E | 2 | 11.5 | 13.7 | 4.7 | 2.7 |
| MTH32SE | - | - | - | - | - |
Product Dimensions UK
| Referanse | Fasteners dimensjoner | |||||||
|---|---|---|---|---|---|---|---|---|
| produktdimensjoner[mm] | QD informasjon | annet | ||||||
| hode diameter[mm] | gjenge diameter[mm] | Total lengde[mm] | antall per Strip | Recommended RPM[U/Min.] | Quik Drive Attachment | antall per eske | vekt[kg] | |
| MTH25E | 6.9 | 3.8 | 25 | 30.0 | 2500 | QDPRO51E / QD76KE | 2500.0 | 0.002 |
| MTH32E | 6.9 | 3.8 | 32 | 30.0 | 1000 - 2500 | QDPRO51E / QD76KE | 2500.0 | 0.002 |
| MTH32SE | 6.9 | 3.8 | 32 | 30.0 | 2500 | QDPRO51E / QD76KE | 2500.0 | 4.9 |
- MTH = grey phosphate coating
- MTHZ = yellow zinc plated coating
Karakteristiske kapasiteter på metall - DE
| Referanse | skrue Loads | ||||||
|---|---|---|---|---|---|---|---|
| Connection to metal | |||||||
| Anvendelse | Pull out | hode pull through | skjær | ||||
| Fₐₓ,ᵣₖ[kN] | min. t[mm] | Fₕₑₐd,ᵣₖ[kN] | min. t of construction element (under hode)[mm] | Fₗₐₜ,ᵣₖ[kN] | min. t of construction element[mm] | ||
| MTH25E | Fermacell an Stahl | 0.85 | - | 0.95 | 12.5 | 1.8 | 12,5 mm Fermacell an ≥ 0,7 mm Stahl |
| MTH32E | Fermacell an Stahl | 0.85 | - | 0.95 | 12.5 | 1.8 | 12,5 mm Fermacell an ≥ 0,7 mm Stahl |
Karakteristiske kapasiteter på tre - DE
| Referanse | skrue Loads | ||||||
|---|---|---|---|---|---|---|---|
| Connection to tre | |||||||
| Anvendelse | Pull out | hode pull through | skjær | ||||
| Fₐₓ,ᵣₖ[kN] | min. dybde[mm] | Fₕₑₐd,ᵣₖ[kN] | min. t of construction element (under hode)[mm] | Fₗₐₜ,ᵣₖ[kN] | min. t of construction element[mm] | ||
| MTH25E | Fermacell an Holz | 0.6 | 13 | 0.95 | 12.5 | 0.7 | 12,5 mm Fermacell an ≥ 12,5 mm Holz |
| MTH32E | Fermacell an Holz | 1.15 | 20 | 0.95 | 12.5 | 0.95 | 12,5 mm Fermacell an ≥ 20 mm Holz |
