PB / PBL / PBK / PBE
Søylesko

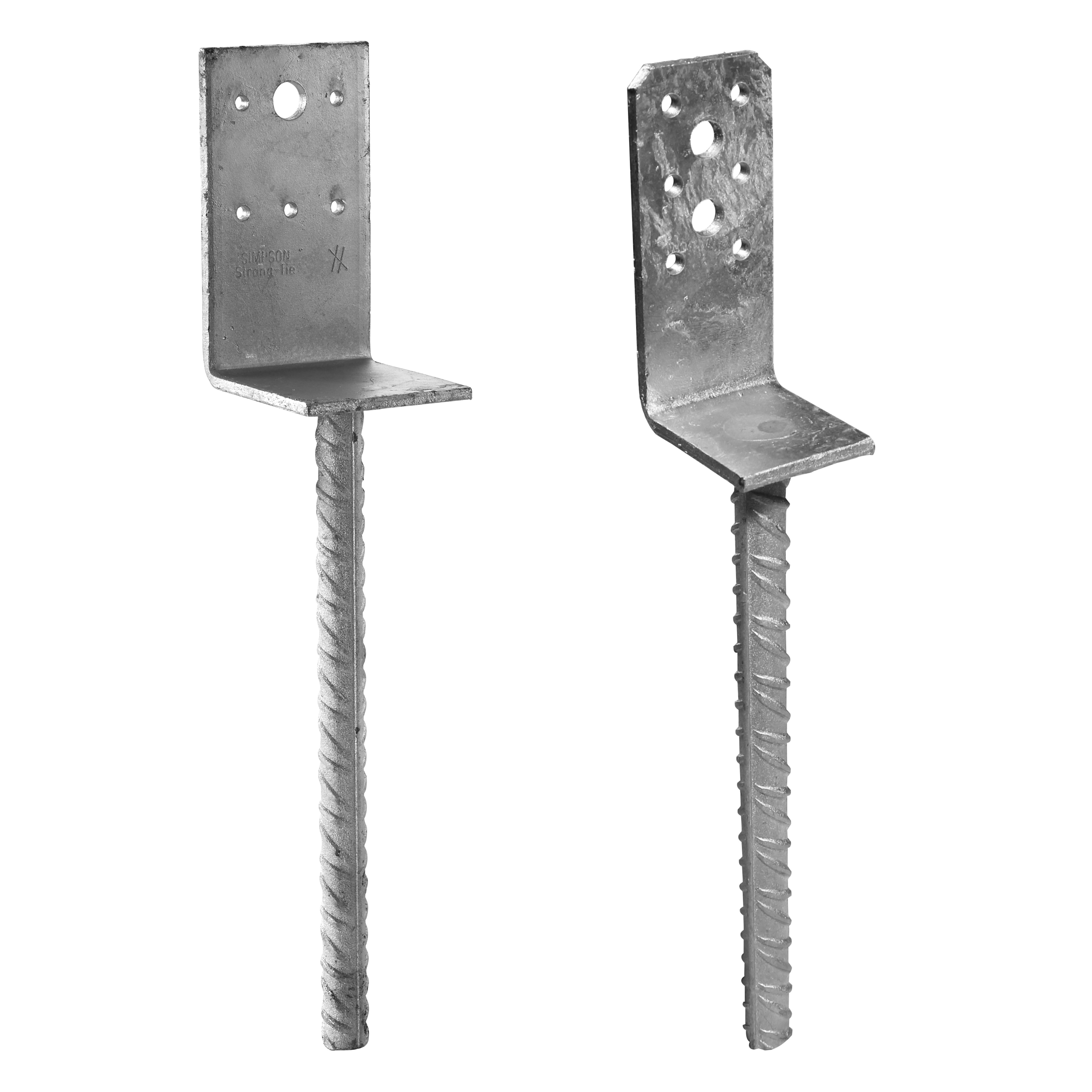

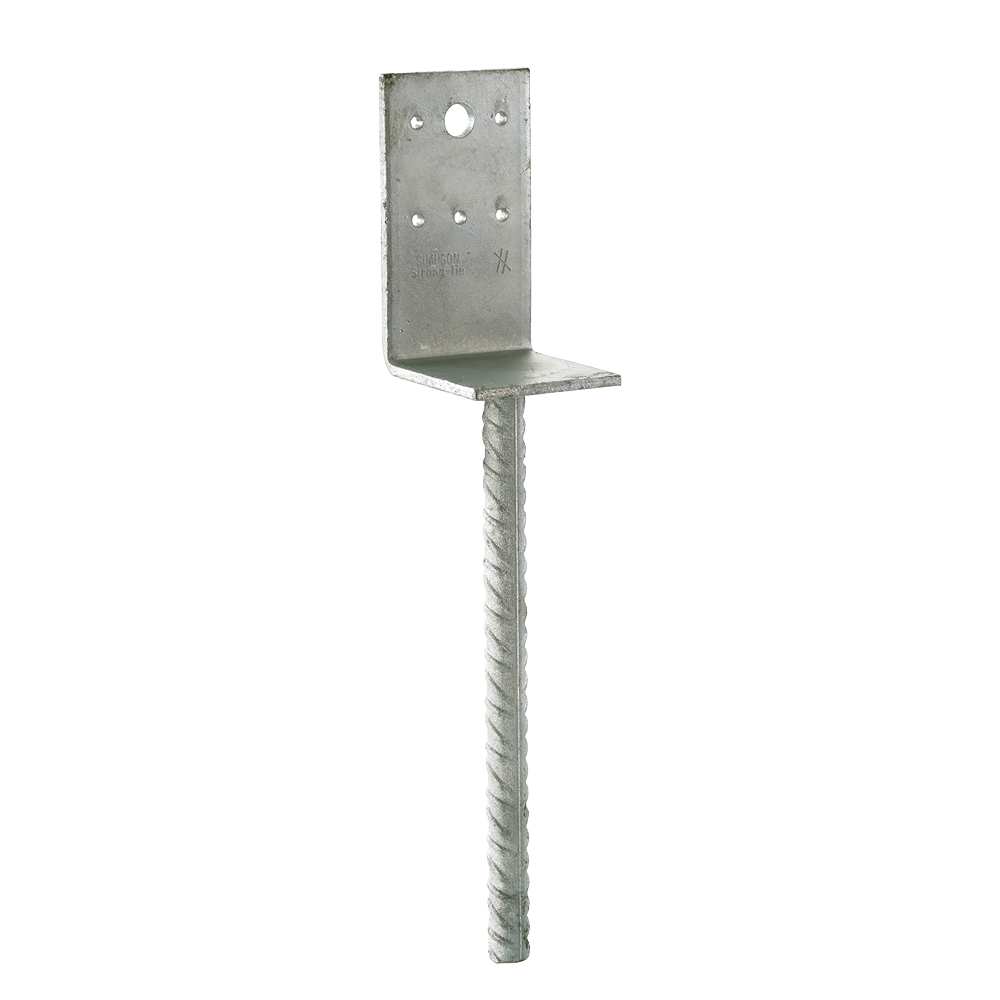

Disse beslagene består av en L-formet stålplate, som er sveiset til en Ø 16 mm kamstålstang.
Beslagene er varmforsinket etter bearbeiding.
Anvendelsesklasse 3
Varmgalvanisert stål
EPD
Produktinformasjon
Bilder
Egenskaper
Applikasjoner
Tekniske data
Dimensjoner
Dimensjoner
| Referanse | beslag dimensjoner | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| annet | produktdimensjoner[mm] | Top plate hull | |||||||||||
| NOB nr. | antall per eske | vekt[kg] | A[mm] | B[mm] | C[mm] | F[mm] | G[mm] | t[mm] | rund | ||||
| Ø5 | Ø9[mm] | Ø11[mm] | Ø13.5 | ||||||||||

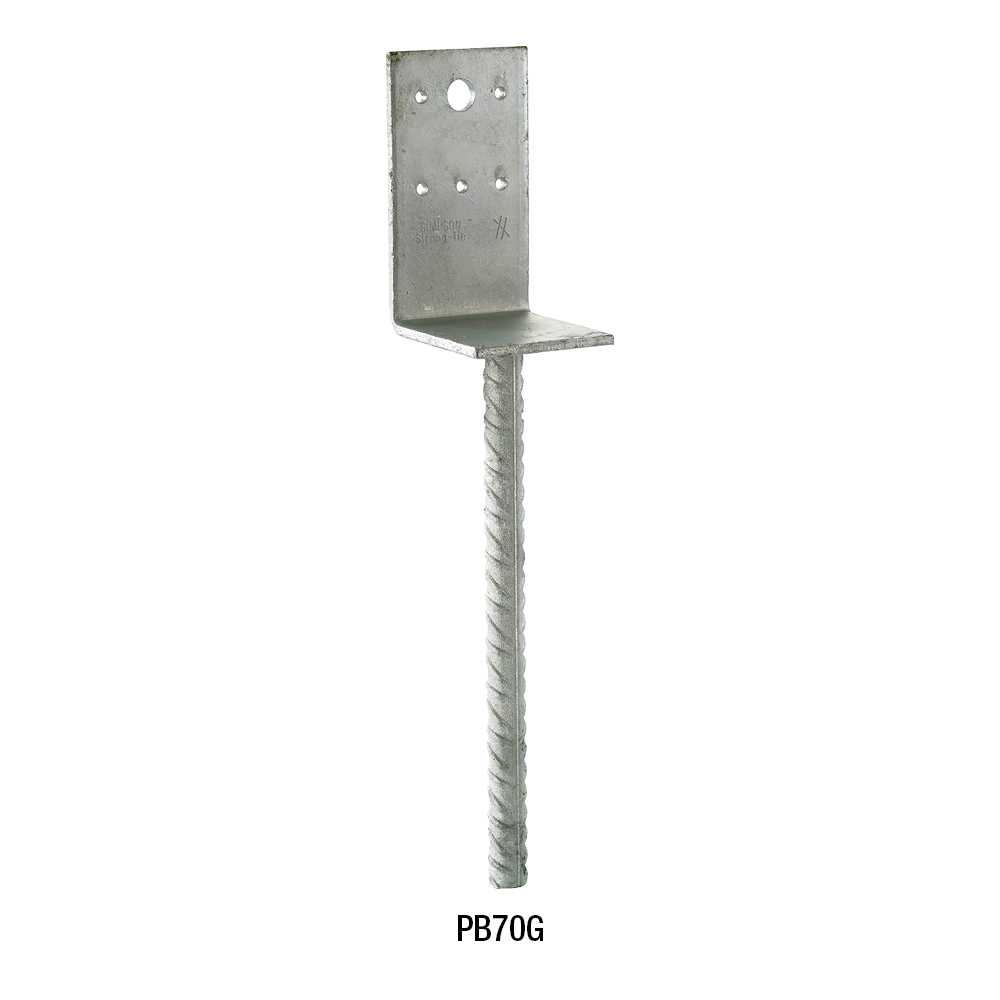

| PB70G-R | 21594213 | 20 | 0.93 | 70 | 70 | 125 | 250 | 16 | 5 | 5 | - | - | 1 |

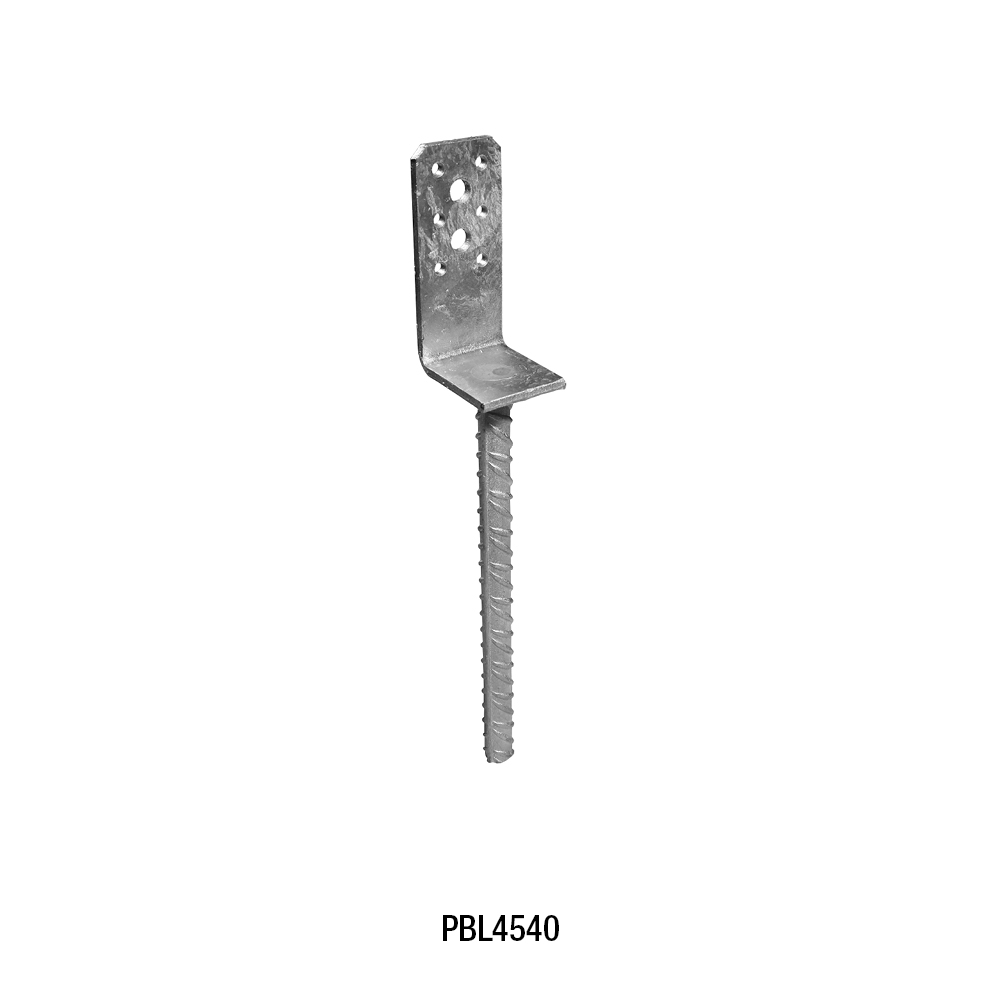

| PBL4540 | 47488938 | 20 | 0.42 | 45 | 40 | 90 | 200 | 16 | 4 | 6 | 2 | - | - |
| PBK60G | 23383037 | 25 | 0.63 | 70 | 60 | 92 | 200 | 16 | 4 | - | 2 | 1 | - |

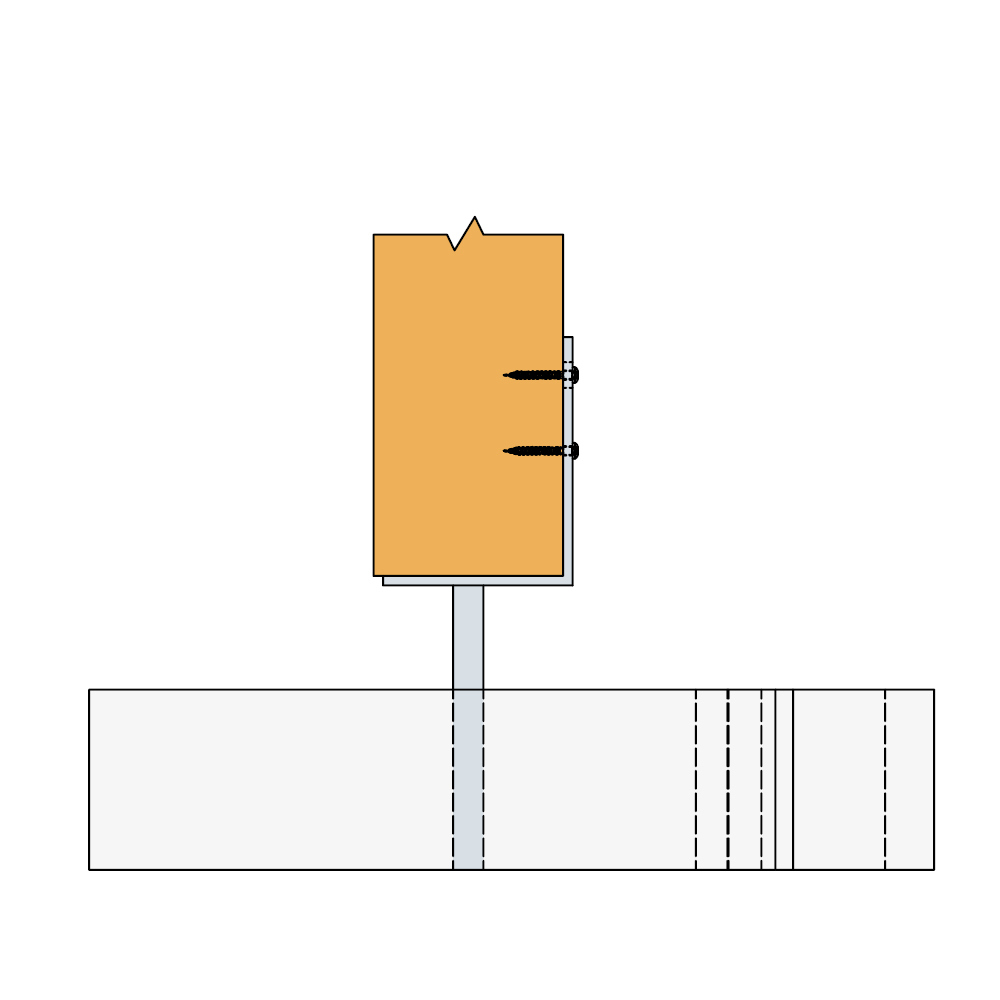

Montering
Montering
