PDKB
Søylesko

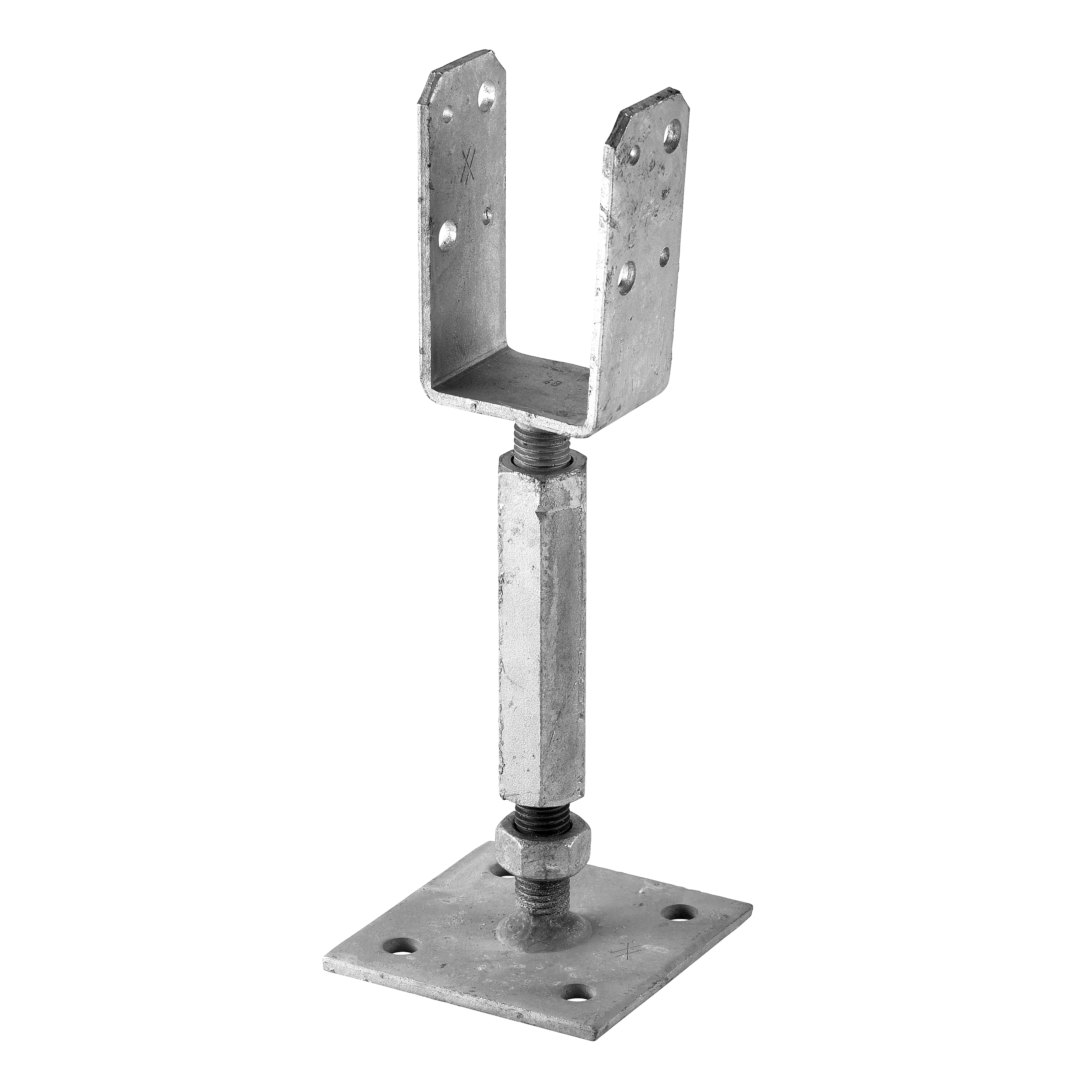

Underdelen på PDKB består av en gjengestang påsveiset en bunnplate og en langmutter med høyre-/venstregjenger.
Merk: til ikke-bærende konstruksjoner.
EPD
Produktinformasjon
Bilder
Egenskaper
Applikasjoner
Tekniske data
Dimensjoner
Dimensjoner
| Referanse | beslag dimensjoner | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| annet | produktdimensjoner[mm] | Top plate hull | Bottom plate hull | |||||||||||||
| NOB nr. | antall per eske | vekt[kg] | A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | F[mm] | G[mm] | t1[mm] | t2[mm] | rund | rund | |||
| Ø5 | Ø9[mm] | Ø11[mm] | Porteur[mm] | |||||||||||||
| PDKB48/40G-R | 43974575 | 10 | 1.1 | 48 | 40 | 88.5 | 90 | 90 | 169-234 | 16 | 4 | 5 | 4 | 4 | - | 4 |
| PDKB98/60G-R | 43974586 | 8 | 1.3 | 98 | 60 | 88.5 | 90 | 90 | 169-234 | 16 | 4 | 5 | - | 4 | 2 | 4 |
