PDKS
Søylesko

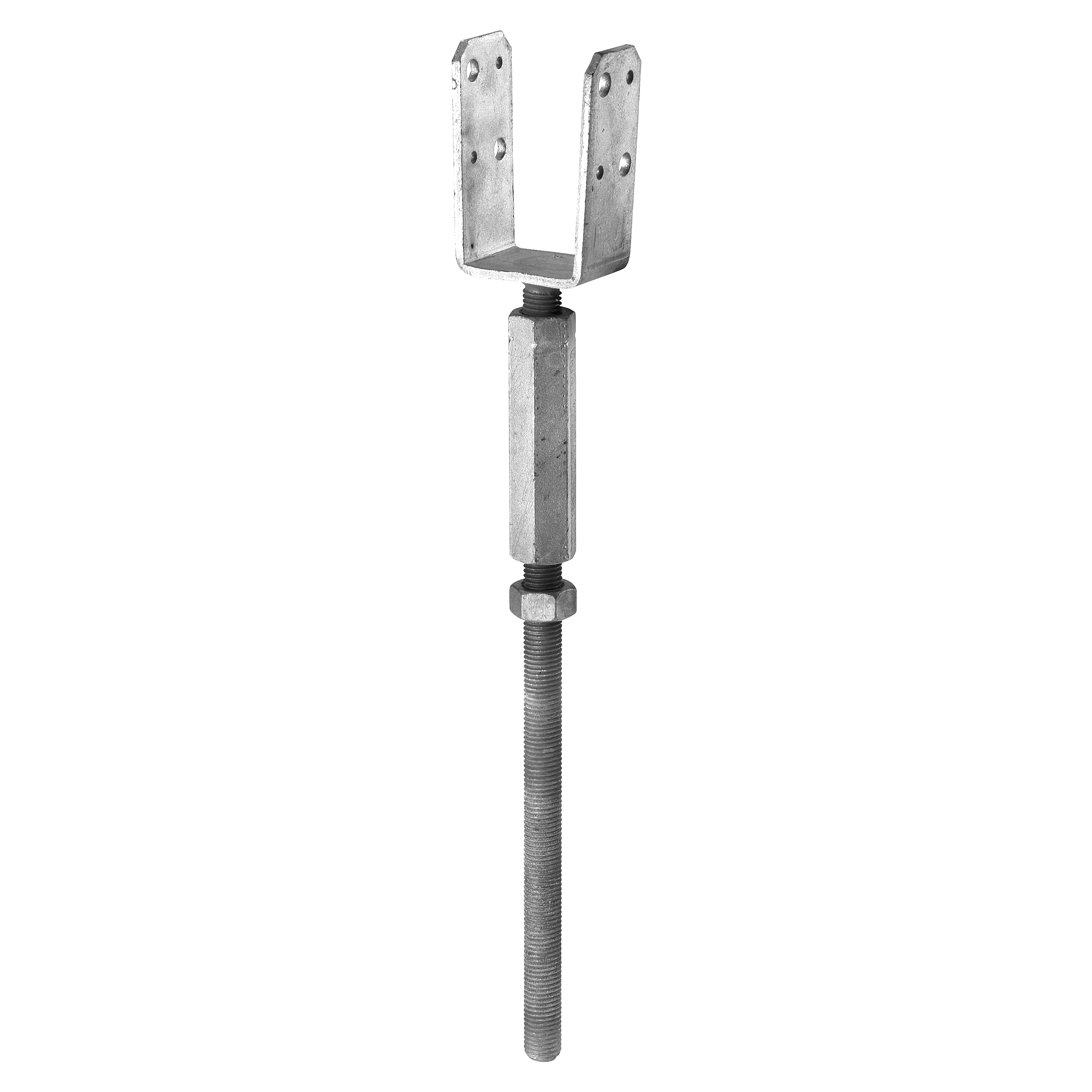

Underdelen på PDKS består av en gjengestang og en langmutter med høyre-/venstregjenger.
Til ikke-bærende konstruksjoner.
EPD
Produktinformasjon
Bilder
Egenskaper
Applikasjoner
Tekniske data
Dimensjoner
Dimensjoner
| Referanse | beslag dimensjoner | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| annet | produktdimensjoner[mm] | Top plate hull | ||||||||||
| NOB nr. | antall per eske | vekt[kg] | A[mm] | B[mm] | C[mm] | F[mm] | G[mm] | t1[mm] | rund | |||
| Ø5 | Ø9[mm] | Ø11[mm] | ||||||||||
| PDKS48/40G-R | 43974605 | 10 | 1.1 | 48 | 40 | 88.5 | 334-408 | 16 | 4 | 4 | 4 | - |
| PDKS98/60G-R | 43974613 | 6 | 1.3 | 98 | 60 | 88.5 | 334-408 | 16 | 4 | - | 4 | 2 |
ZIP-pakker
-
2D
2D DWG ZIP3D/3D forenklet
SAT ZIP
