PL-G

Søylesko

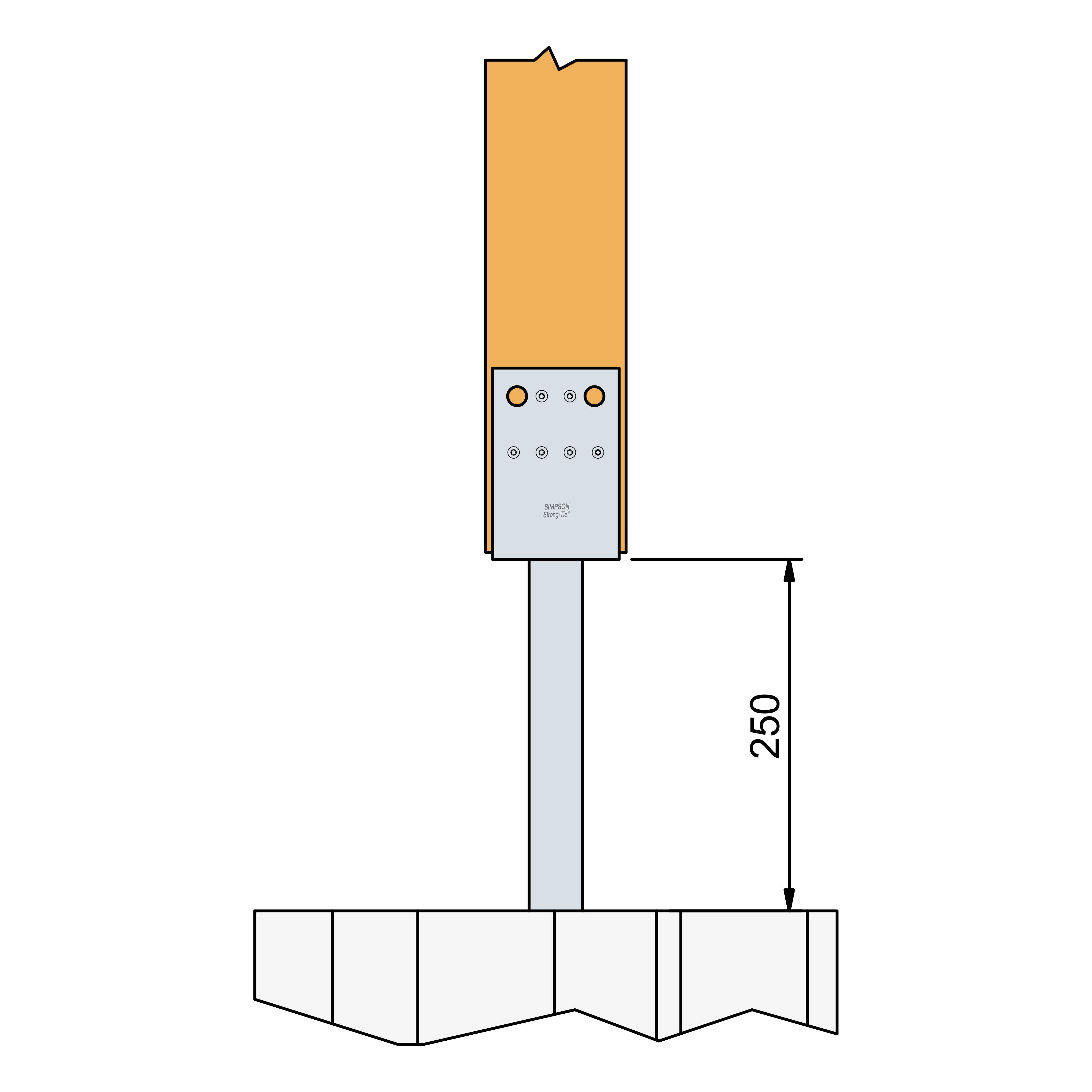

Røret til PL søylesko støpes inn i betong. Avstanden fra den vannrette platen til betongoverkanten skal maksimalt være 250 mm. Søyleskoene kan oppta trykk, trekk og vannrett last.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 3

Varmgalvanisert stål

Outdoor

EPD

Tilgjengelig i Connestor Selector

Produktinformasjon

Bilder

Egenskaper

Materiale

Stålkvalitet:
Stålplate: S235JR EN10025:2004
Rør: S220JR EN10025:2004
Korrosjon:
Beslagene varmforsinkes etter bearbeiding i henhold til EN/ISO1461 med en sinklagstykkelse på typisk 55 μm

Fordeler

Søyleskoene kan oppta trykk, trekk og vannrett last

Applikasjoner

Skjøter

Tre-søyle skjøter

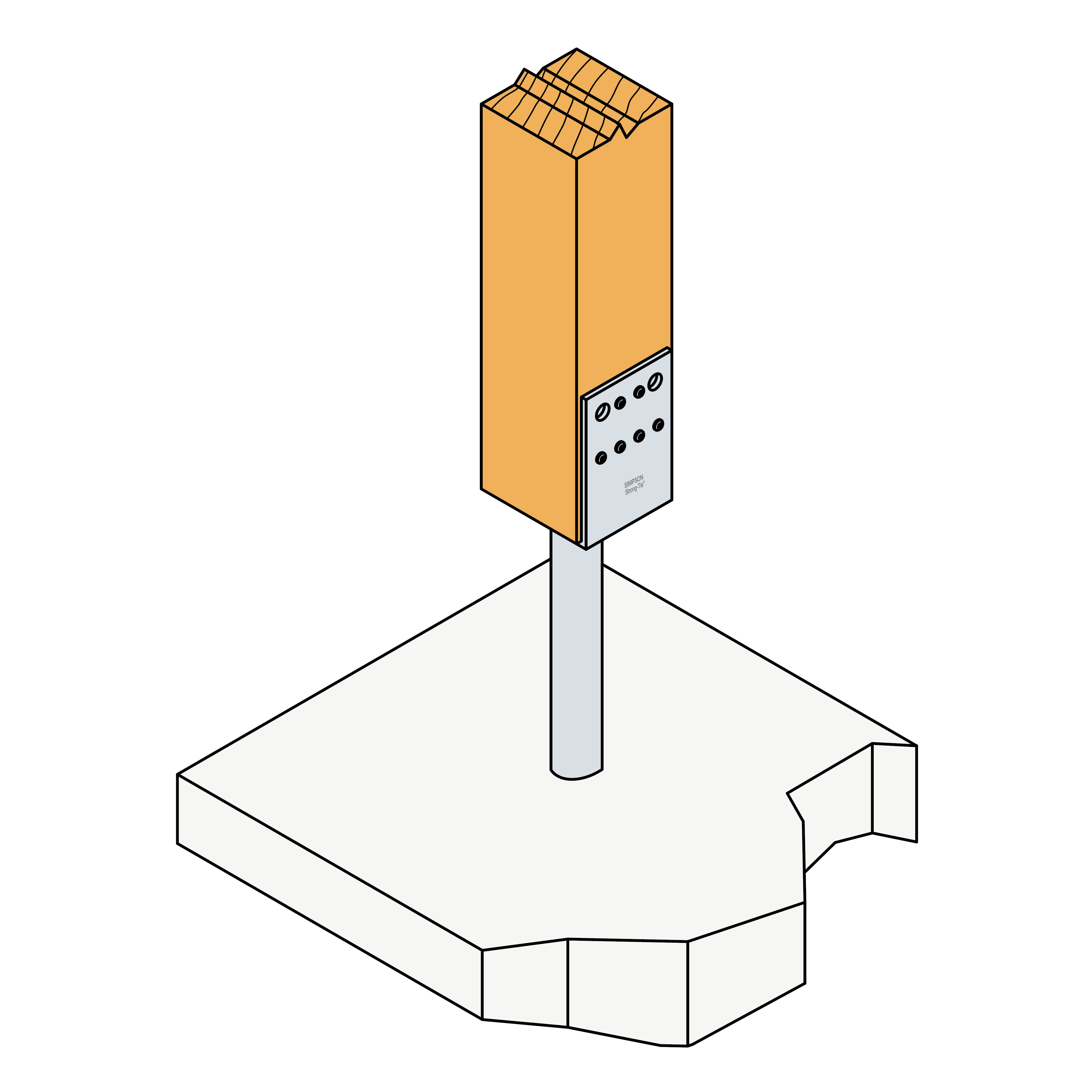

Røret til søyleskoen støpes inn i betong

Bruksområder

Brukes til understøtting av tresøyler
Ved bruk av søylesko, opnås det at endetreet til søylen heves over underlaget. Dermed motvirkes oppfukting av tresøylen
Søyleskoene kan oppta trykk, trekk og vannrett last

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Tekniske data

Dimensjoner

Dimensjoner

Art. nr.	NOBB nr.	Dimensjoner [mm]								Hull topp plate		Vekt [kg]
Art. nr.	NOBB nr.	A	B	C	D	E	F	G	t	Ø5	Ø13.5	Vekt [kg]
PL100/70G-B	21219639	100	70	126	70	70	500	38	5	8	4	2
PL100/90G	21219647	100	90	136	70	70	500	38	5	12	4	2.3
PL120/90G	21219654	120	90	126	70	70	500	38	5	12	4	2.3
PL140/90G	21219662	140	90	126	70	70	500	38	5	12	4	2.4

Karakteristisk bæreevne

Art. nr.	Utspikring		Karakteristisk bæreevne [kN]
	Bjelke		R_1.k	R_2.k	R_3.k	R_4.k
	Antall	Type	R_1.k	R_2.k	R_3.k	R_4.k
PL100/70G-B	8	CNA4.0x40	57.1/kmod	Min (18.4 ; 11.7/kmod)	2.8/kmod	3.5/kmod
PL100/90G	12	CNA4.0x40	57.1/kmod	Min (22.0 ; 15.1/kmod)	2.8/kmod	3.5/kmod
PL120/90G	12	CNA4.0x40	57.1/kmod	Min (19.0 ; 11.4/kmod)	2.8/kmod	3.5/kmod
PL140/90G	12	CNA4.0x40	57.1/kmod	9.2/kmod	2.8/kmod	3.5/kmod
