PTB
Søylesko

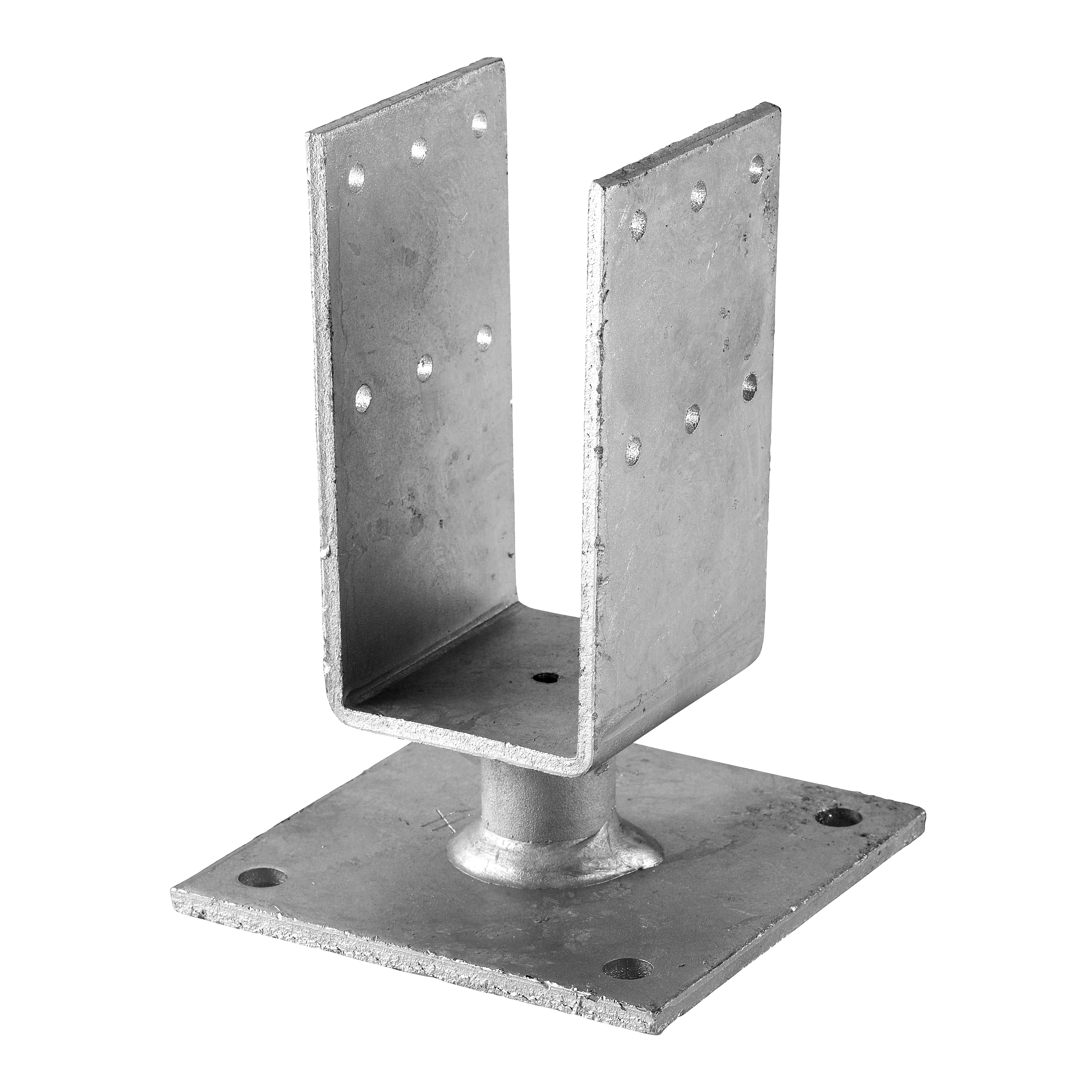

Beslaget består av en U-formet 4 mm tykk stålplate, med Ø 5 mm hull og en 5 mm tykk kvadratisk stålplate med Ø 9 mm hull. Mellom disse delene er det påsveiset et Ø 24 mm rundjern. Beslaget er varmforsinket etter bearbeiding.
Til ikke-bærende konstruksjoner.
Produktinformasjon
Bilder
Egenskaper
Applikasjoner
Tekniske data
Dimensjoner
Dimensjoner
| Art. nr. | NOBB nr. | Mål [mm] | Hull | Hull, bunnplate | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | t1 | t2 | Ø5 | Ø9 | ||
| PTB48G | 21700844 | 48 | 60 | 106 | 100 | 100 | 30 | 24 | 4 | 5 | 12 | 4 |
