Søylesko

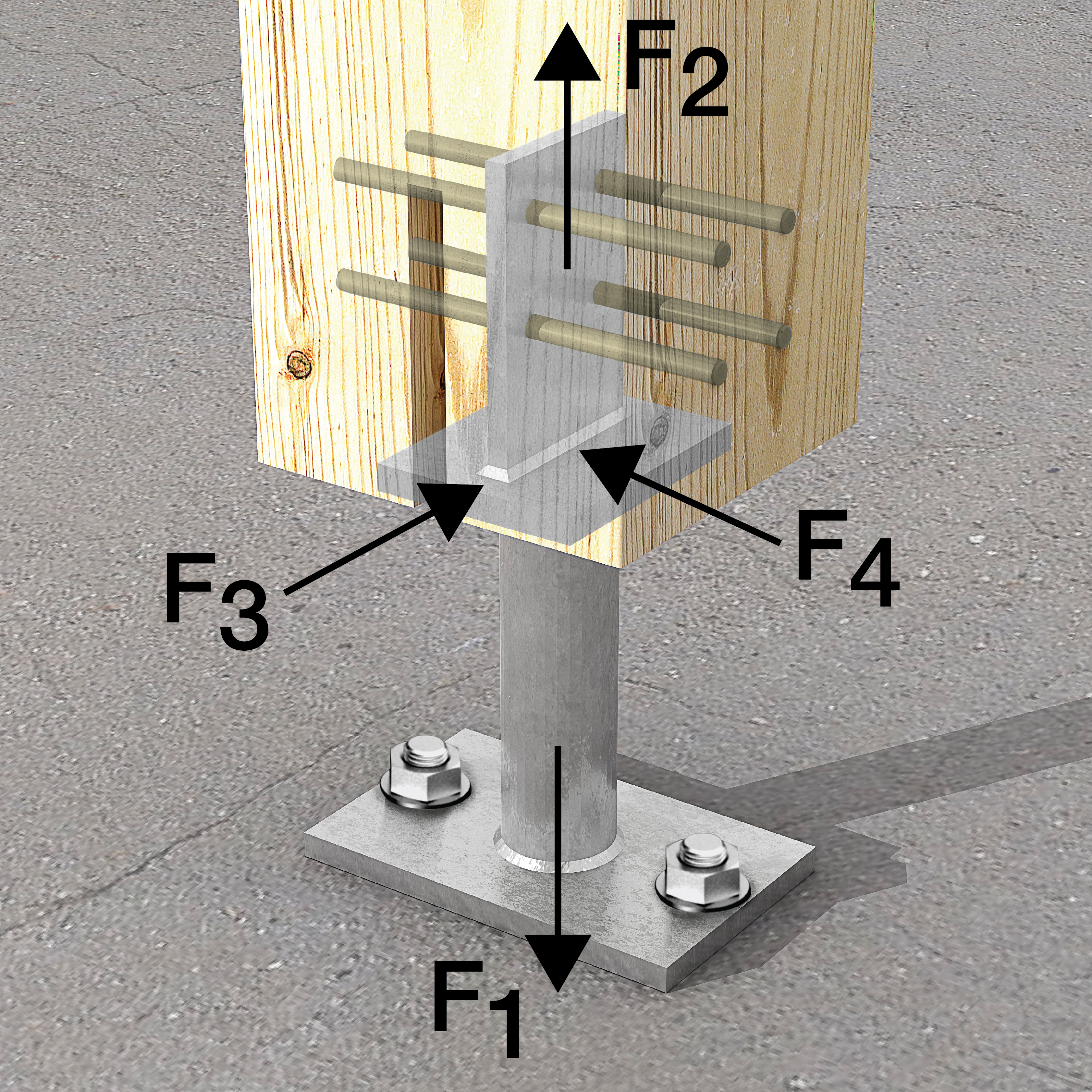

Søylesko PVDB brukes til understøtting av tresøyler med bredde fra 80 mm og oppover. Søyleskoen er både høyde- og breddejusterbar. PVDB søylesko festes til betongen med to M10 bolter. Fordi søyleskoene er høydejusterbare, vil avstanden fra den vannrette platen til betongoverkanten (her benevnt som g) kunne variere, og bæreevner er angitt for forskjellige avstander av g. Søyleskoene kan oppta trykk, trekk og vannrett last, dog kan den vannrette kraften utelukkende opptas i bunnplatens lengderetning.
CE-merket
Avtalegrunnlag
Anvendelsesklasse 3
Varmgalvanisert stål
Outdoor
Tilgjengelig i Connestor Selector
Produktinformasjon
Bilder
Egenskaper
Applikasjoner
Tekniske data
Dimensjoner
Mål
| Art. nr. | NOBB nr. | Dimensjoner [mm] | Hull topp plate | Hull, bunnplate | Box Quantity | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | t1 | t2 | Ø5 | Ø13.5 | Ø12 | |||
| PVDB80G | 22396790 | 80-120 | 70 | 120 | 70 | 160 | 136 - 189 | 20 | 5 | 8 | 10 | 2 | 2 | 8 |
| PVDB120G | 44190932 | 120-160 | 70 | 120 | 70 | 160 | 136 - 189 | 20 | 5 | 8 | 10 | 2 | 2 | 5 |
Karakteristisk bæreevne
| Art. nr. | Utspikring | Karakteristisk bæreevne [kN] | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Bjelke | Betong | R1,k | R2.k | R3.k* | R4.k* | |||||||||
| Antall | Type | Antall | Type | Trevirkets bredde [mm] | g** [mm] | g** [mm] | ||||||||
| 80 | 120 | 160 | 136 | 161 | 186 | 136 | 161 | 186 | ||||||
| PVDB80G | 10 | CNA4.0x40 | 2 | 10 | min (77.8 ; 49/kmod) | 17.6 | min (17.6 ; 11.6/kmod) | min (15.2 ; 7.6/kmod) | 1.4/kmod | 1.2/kmod | 1.1/kmod | 3.2/kmod | 2.7/kmod | 2.3/kmod |
| PVDB120G | 10 | CNA4.0x40 | 2 | 10 | min (77.8 ; 49/kmod) | 17.6 | min (17.6 ; 11.6/kmod) | min (15.2 ; 7.6/kmod) | 1.4/kmod | 1.2/kmod | 1.1/kmod | 3.2/kmod | 2.7/kmod | 2.3/kmod |
* Søylebredde ≥ 80 mm
** g er avstanden fra overkant betong til undekant av søylesko
