SFxx

Sperrefotbeslag (SFN / SFM)

SFN og SFM sperrefotbeslag brukes til skjøting av hovedsperre og skråliggende svill i hanebåndssperrer på bjelkelag. Beslagene lages i høyre- og venstreutgaver, og de selges og brukes i sett. Det skal alltid brukes ett sett sperrefotbeslag per sperreende.

Teknisk dataark
CE-merket
CE-merket
Avtalegrunnlag
Avtalegrunnlag
Electrogalvanized steel Z275
Electrogalvanized steel Z275
EPD
EPD
Anvendelsesklasse 2
Anvendelsesklasse 2

Produktinformasjon

Bilder

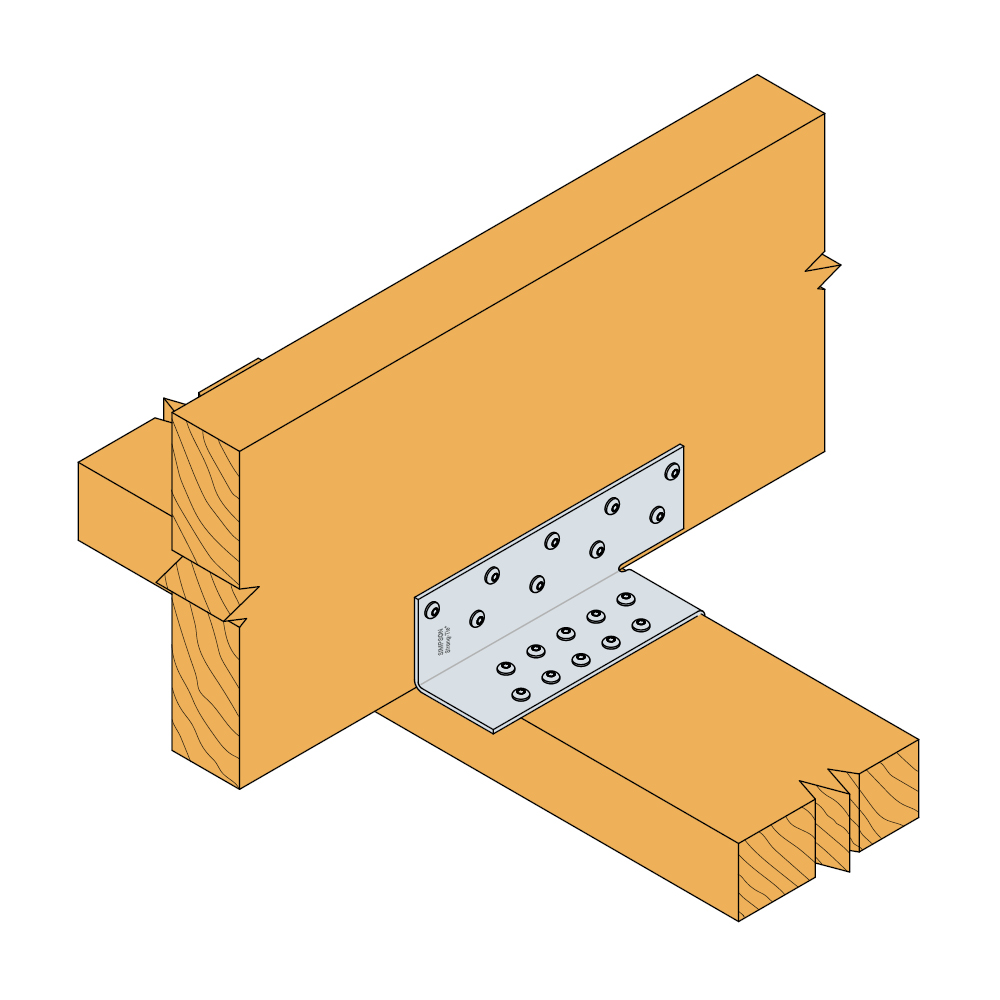

SFN inst..jpg

Egenskaper

Material

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm



Applikasjoner

Skjøter

  • Tre-tre skjøter



Bruksområder

  • Brukes til skjøting av hovedsperre og skråliggende svill i hanebåndsperrer på bjelkelag.
  • Det skal alltid brukes et sett sperrefotbeslag per sperreende.

Tekniske data

Dimensjoner

Dimensjoner

Dimensjoner
Dimensjoner
Referansebeslag dimensjoner
annetproduktdimensjoner[mm]hull[mm]
NOB nr.antall per eskeA[mm]B[mm]C[mm]D[mm]E[mm]t[mm]diameter[mm]
SFN44191734251771395353392.520 Ø5
SFM-B21218722102601697373912.543 Ø5

Karakteristisk bæreevne

ReferanseTies kapasitet
produkt characteristic capacities - tre C24[kN]Characteristic last-bearing kapasitet, two beam anker price. collection[kN]
Nb of spiker per beslagR₁,ₖ
CNA4.0x35R₁,ₖCNA4,0x50CNA4,0x60
SFN1 + 10 + 925.227.633.335.5
SFM-B2 + 21 + 2058.863.674.879

Beregning

Følgende skal være oppfylt:

\frac{F_{i,d}} {R_{i,d}}\le1

Montering

Montering

Innfesting

  • Til innfesting brukes CNA4,0xℓ kamspiker eller CSA5,0xℓ beslagskruer
  • Er det foreskrevet færre spiker/skruer enn antallet hull i beslaget, plasseres spiker/skruer i hullrekker nærmest beslagets bøyelinje.



SFN inst..jpg
