SVI

Sperrevinkel

SVI sperrevinkel brukes til sammenføyning av hovedsperre og svill i hanebåndssperrer på betong eller lettbetongdekke. Sperrevinklene kan brukes ved større spennvidder, der bruk av vannrette takåsankere ikke er tilstrekkelig. Beslagene lages i høyre-og venstreutgaver, og selges og brukes i sett. Det skal alltid brukes ett sett sperrevinkler per sperreende.

CE-merket
CE-merket
Avtalegrunnlag
Avtalegrunnlag
Anvendelsesklasse 2
Anvendelsesklasse 2
Elgalvanisert stål 20 µm
Elgalvanisert stål 20 µm

Produktinformasjon

Bilder

Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm

Applikasjoner

Bruksområder

  • Brukes til sammenføyning av hovedsperre og svill i hanebåndsperrer på betong eller lettbetongdekke
  • Sperrevinklene brukes ved større spennvidder, der bruk av vannrette takåseankere ikke er tilstrekkelig

Skjøter

  • Tre-tre skjøter

Tekniske data

Dimensjoner

Dimensjoner

Referansebeslag dimensjoner
annetproduktdimensjoner[mm]hull[mm]
NOB nr.antall per eskevekt[kg]A[mm]B[mm]C[mm]t[mm]diameter[mm]antall
SVI200-B21218813250.5820062422511 + 11
SVI240-B21218821150.8724063432510 + 10

Lastbæreevnetabell (karakteristiske verdier)

ReferanseTies kapasitet
karakteristisk kapasitet
innfesting - FastenersR₁,ₖ
CNA4.0x35CNA4,0x40CNA4,0x60
SVI200-B6+6 / 8+816.8 / 19.618.4 / 21.523.6 / 27.6
SVI240-B9+9 / 10+1023.1 / 23.625.3 / 25.932.6 / 33.3

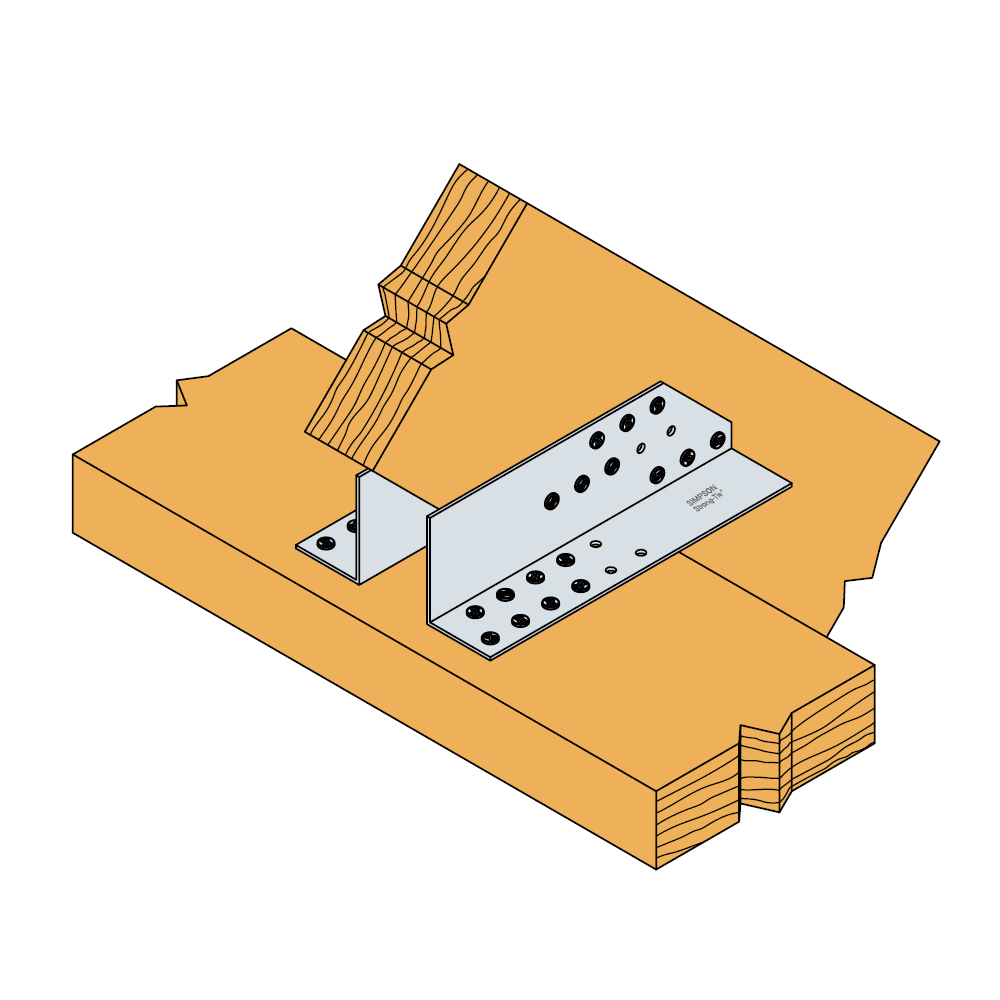

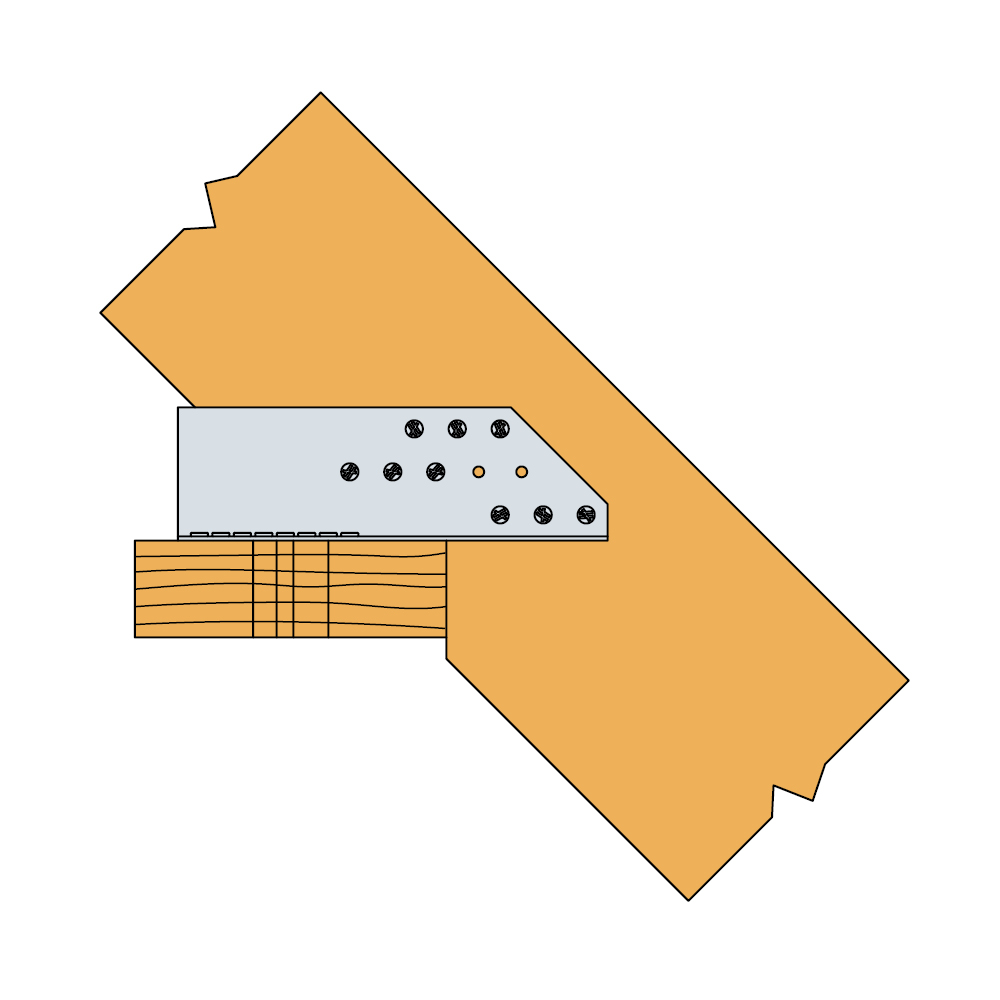

Montering

Montering

Innfesting

  • Til innfesting brukes CNA4,0xℓ kamspiker eller CSA5,0xℓ beslagskruer

Sertifiseringer

Ytelseserklæring (DoP)

product.doc.history.show

Europeisk teknisk vurdering (ETA)

product.doc.history.show
