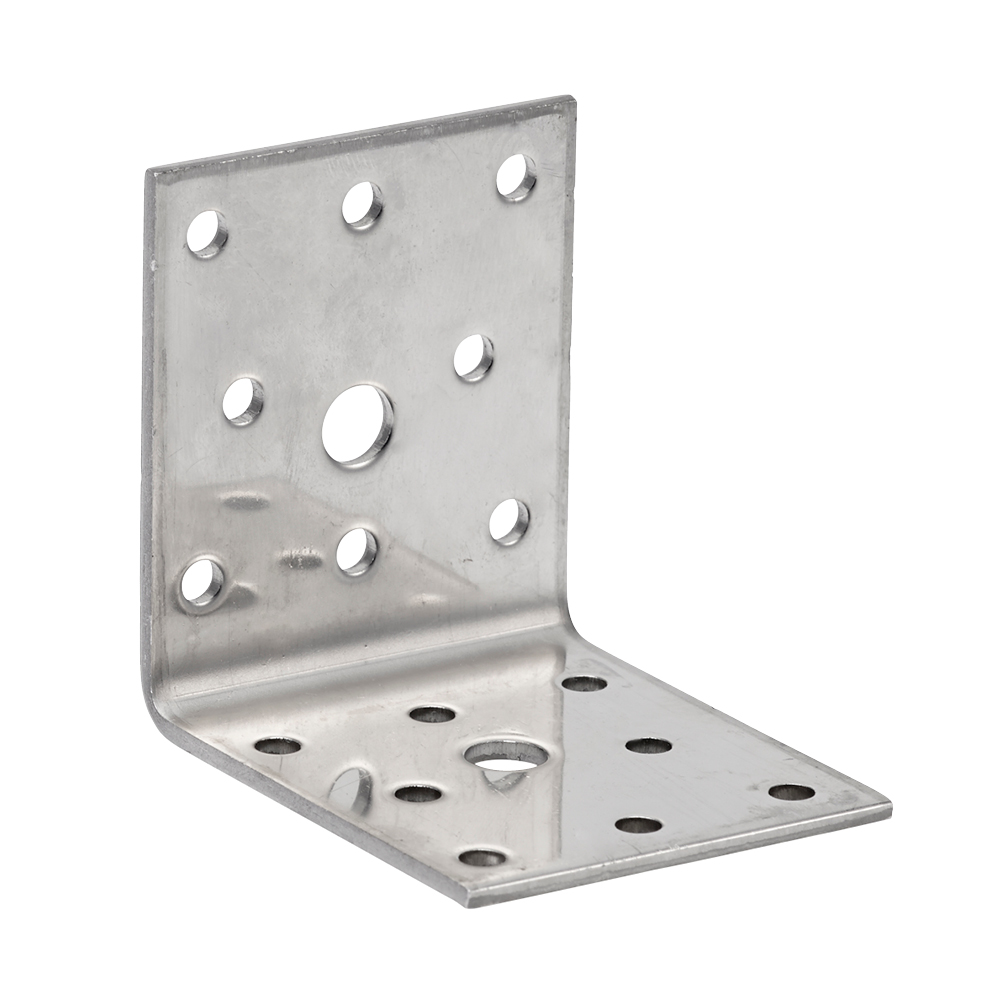

AB55365S
Syrefast vinkelbeslag
AB55365S vinkelbeslag brukes ved små bjelkedimensjoner til tre-tre skjøter eller til skjøting mellom trebjelker og betong. Det skal alltid brukes to vinkelbeslag per skjøt.
Anvendelsesklasse 3
Rustfritt stål
EPD
Produktinformasjon
Bilder
Egenskaper
Applikasjoner
Tekniske data
Dimensjoner
Dimensjoner
| Referanse | beslag dimensjoner | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| annet | produktdimensjoner[mm] | bjelke | flens B | ||||||||
| NOB nr. | antall per eske | vekt[kg] | A[mm] | B[mm] | C[mm] | tykkelse[mm] | rund | rund | |||
| ∅[mm] | Ø8,5[mm] | Ø5[mm] | Ø8,5[mm] | ||||||||
| AB55365S-B | 43893844 | 100.0 | 0.13 | 65 | 65 | 55 | 2.5 | 8 | 1 | 8 | 1 |
