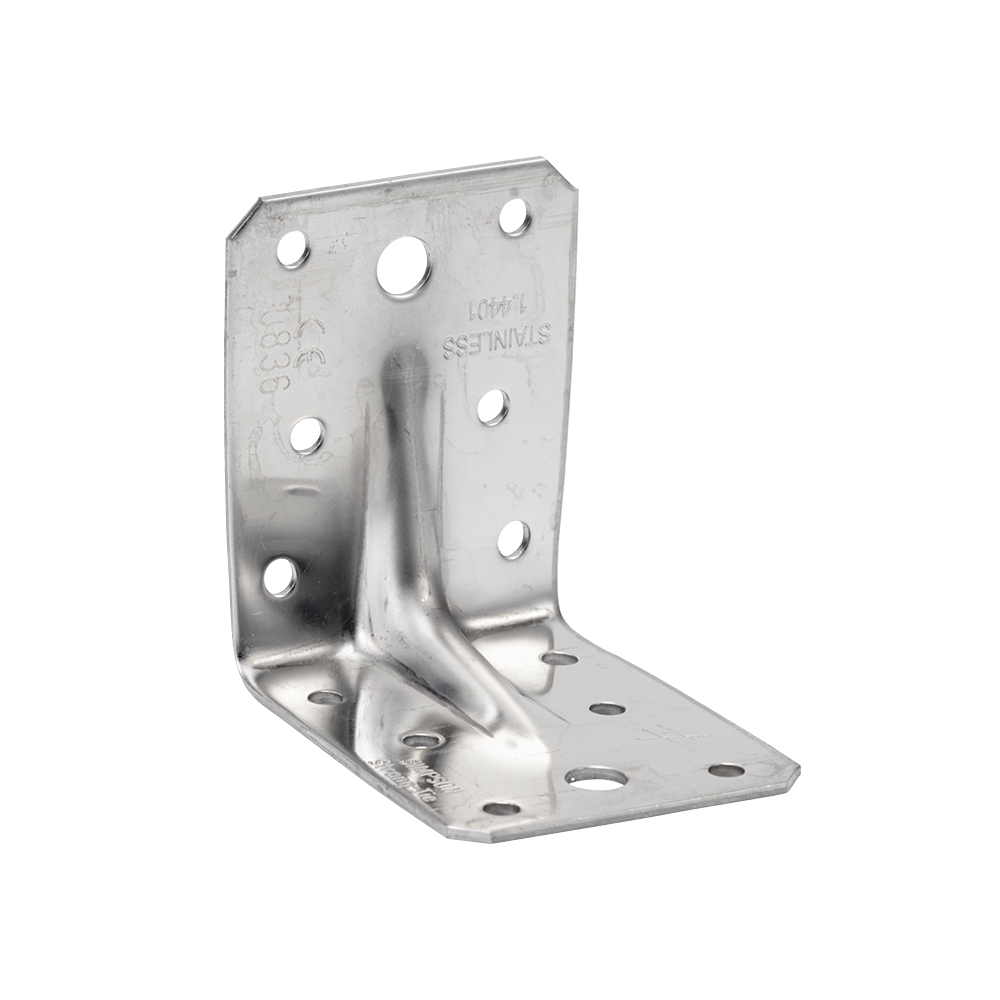

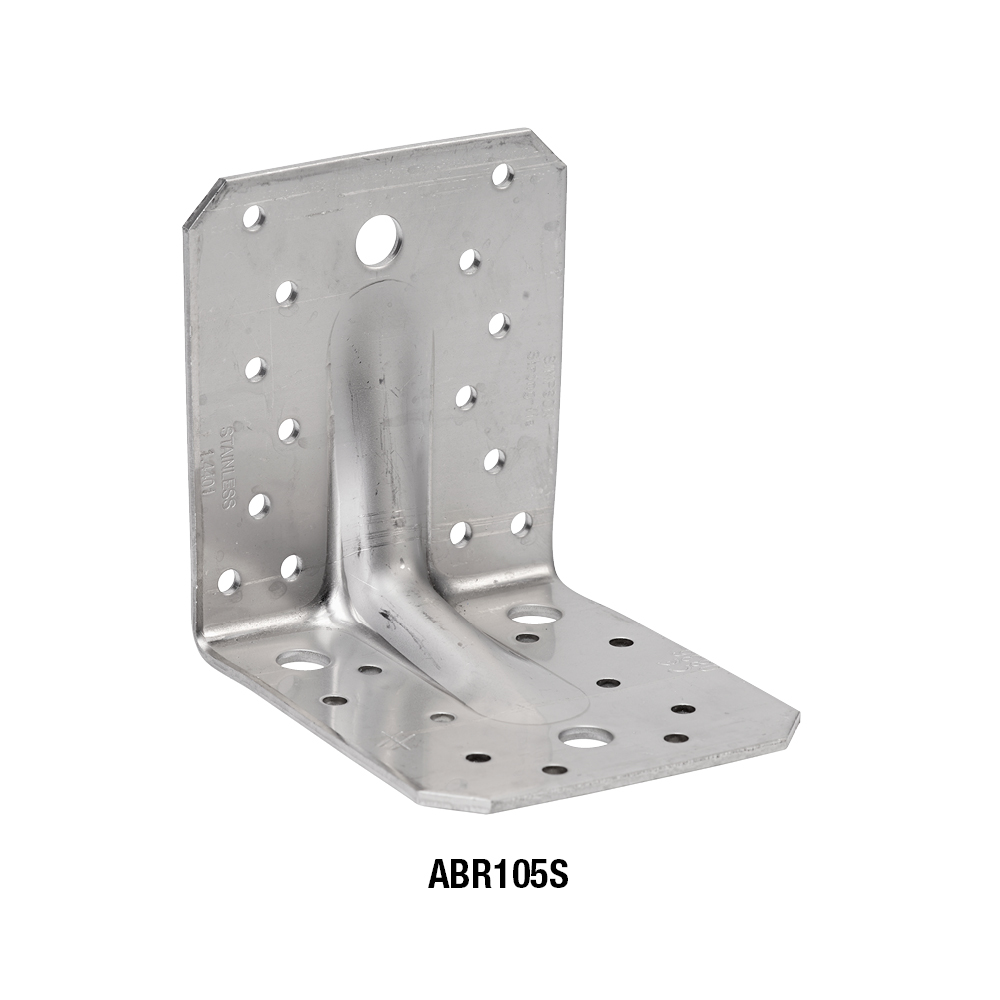

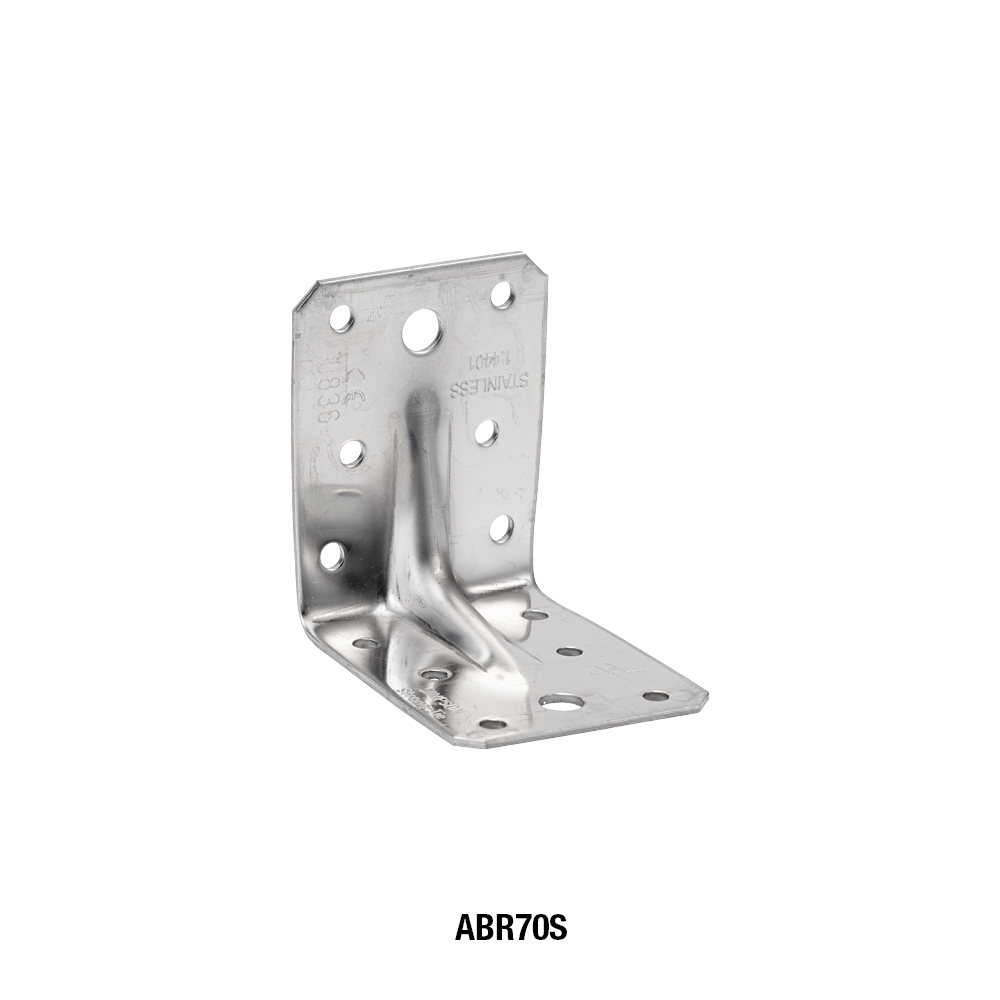

Syrefaste vinkelbeslag med ribbe (70S 90S 105S)
ABR syerfaste (A4) vinkelbeslag brukes til skjøter i bærende trekonstruksjoner. De syrefaste beslagene brukes der det stilles særlige krav til korrosjonsbestandighet, f.eks. i forbindelse med trykkimpregnert tre mog nært sjø. Bæreevnene for de rustfrie beslagene er de samme som for beslagene i vanlig utførelse. Beslagene er utstyrt med en ribbeforsterkning.

CE-merket

Avtalegrunnlag

Anvendelsesklasse 3

A4 rustfri syrefast

Severe
Produktinformasjon
Egenskaper
Materiale
- Stålkvalitet:
Syrefaste stål som 1.4404 i henhold til EN 10088 eller lignende kvalitet (AISI 316) - Korrosjonsbeskyttelse:
Rustfri/syrefast - A4
Fordeler
- Syrefast vinkelbeslag
- Kraftig vinkelbeslag til bærende konstruksjoner
Applikasjoner
Skjøter
- Tre-tre skjøt
Bruksområder
- Brukes ved tre-tre skjøter
- Brukes der det stilles særlige krav til korrosjonsbestandighet, for eksempel i forbindelse med trykkimpregnert treverk og nært sjø
Tekniske data
Karakteristisk bæreevne - Tre-Tresamling - Full utspikring
Art. nr. | Utspikring | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN] | ||||||
---|---|---|---|---|---|---|---|---|
Flik A | Flik B | R1.k | R2.k = R3.k | R4.k = R5,k | ||||
Antall | Antall | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
ABR90S | 8 | 10 | 7.9 | 13.3 | 9.2 | 11.8 | 8.1/kmod^0.85 | 9.1/kmod^0.75 |
Karakteristisk bæreevne - Tre-Tresamling - Delvis utspikring
Art. nr. | Utspikring | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN] | ||||||
---|---|---|---|---|---|---|---|---|
Flik A | Flik B | R1.k | R2.k = R3.k | R4.k = R5.k | ||||
Antall | Antall | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | CNA4.0x40 | CNA4.0x60 | |
ABR90S | 4 | 6 | 5.3 | 8.8 | 5.7 | 7.3 | 6.8/kmod^0.5 | 8.6/kmod^0.75 |
* b = 75 mm og e = 130 mm
