AB-S

Syrefaste vinkelbeslag uten ribbe (70S 90S 105S)

Syrefaste AB-S vinkelbeslag brukes til skjøter i bærende trekonstruksjoner. Beslagene brukes i tre-tre skjøter, tre-betong skjøter, utvekslinger, m.m.

Teknisk dataark
CE-merket
CE-merket
Avtalegrunnlag
Avtalegrunnlag
A4 rustfri syrefast
A4 rustfri syrefast
Anvendelsesklasse 3
Anvendelsesklasse 3
EPD
EPD

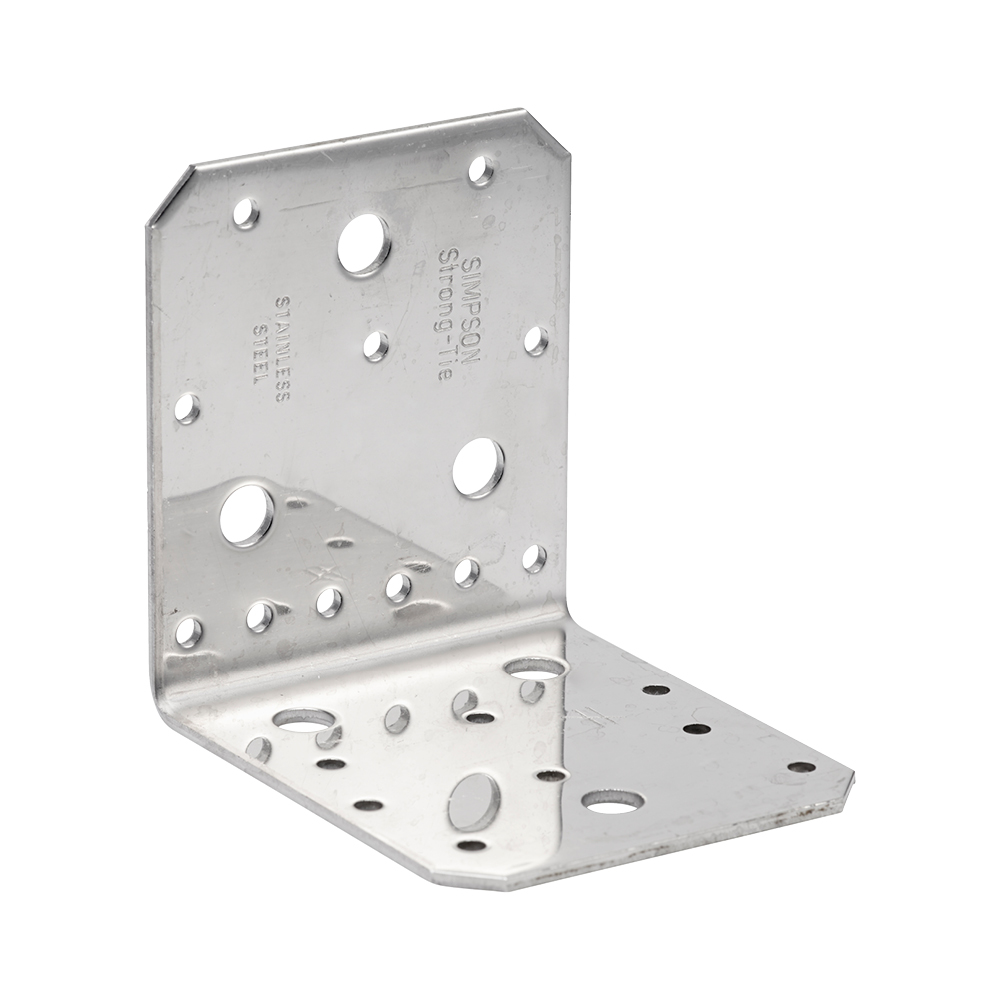

AB-S main.jpg

Produktinformasjon

Bilder

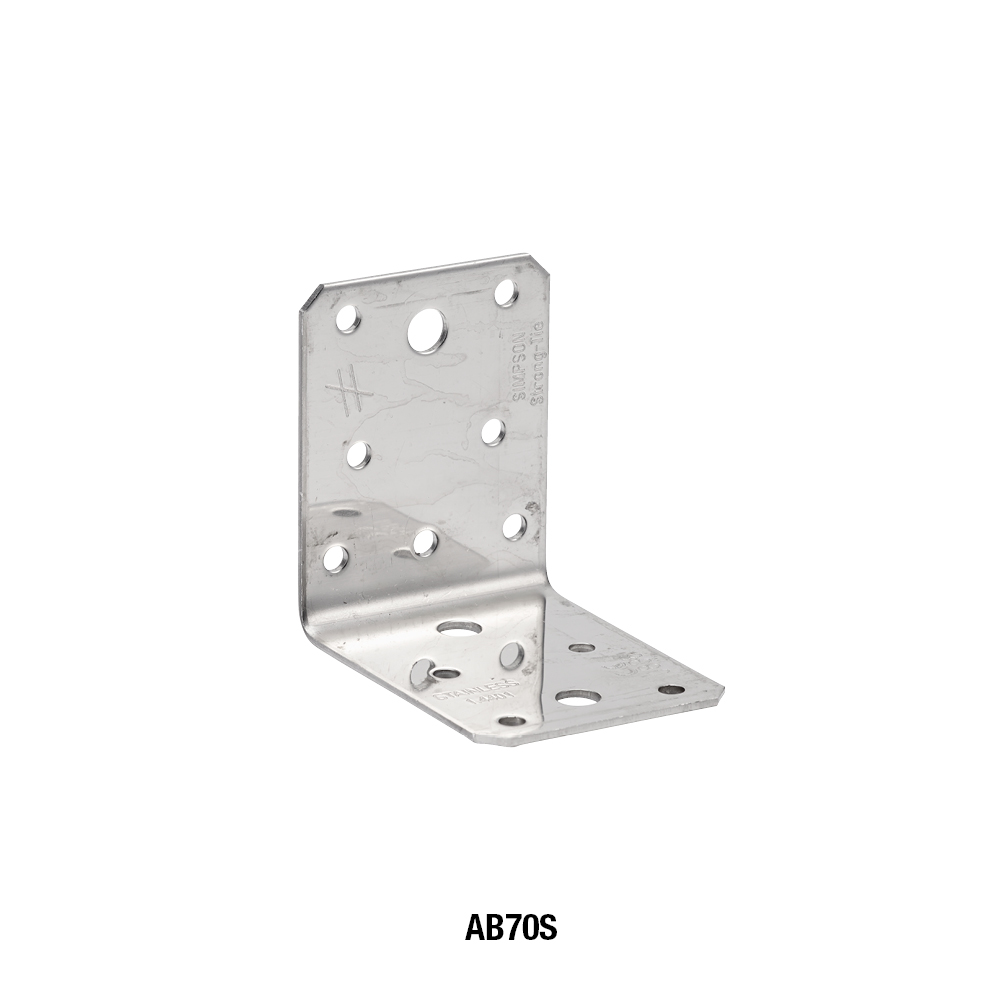

AB70S new.jpg

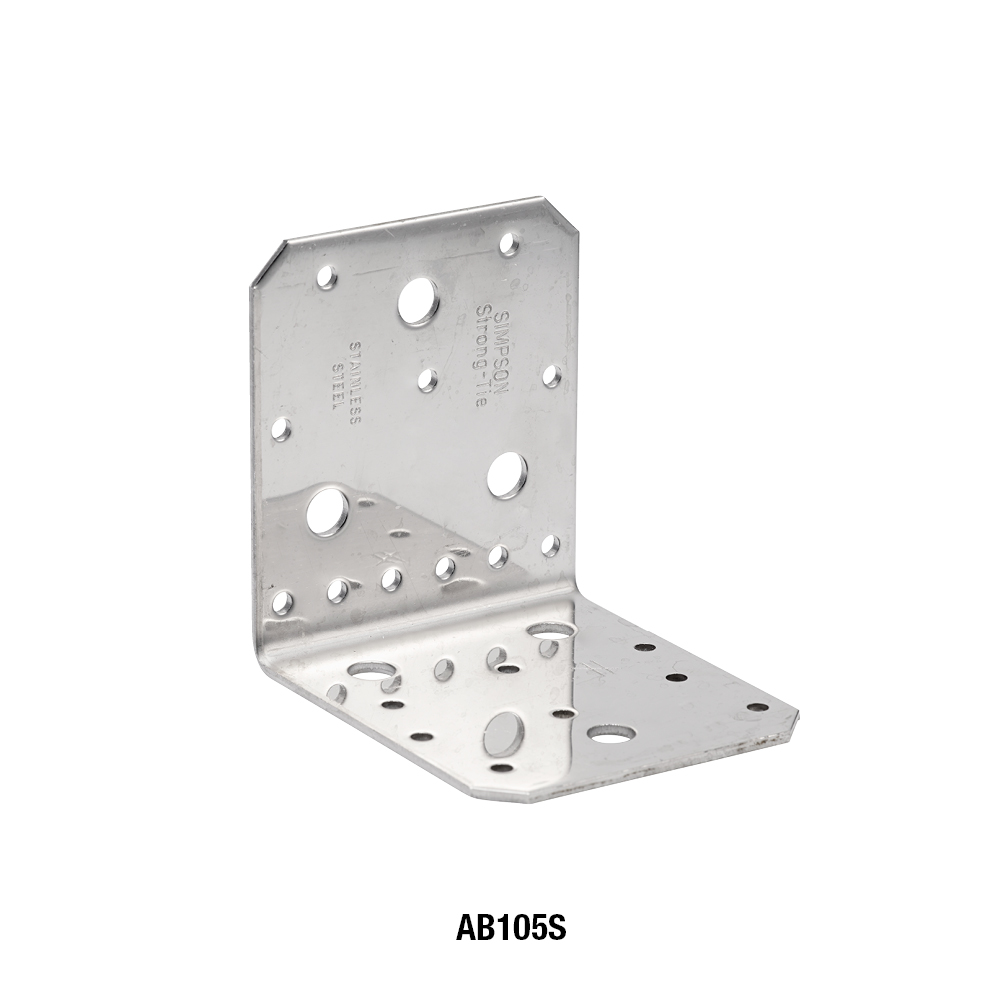

AB105S new.jpg

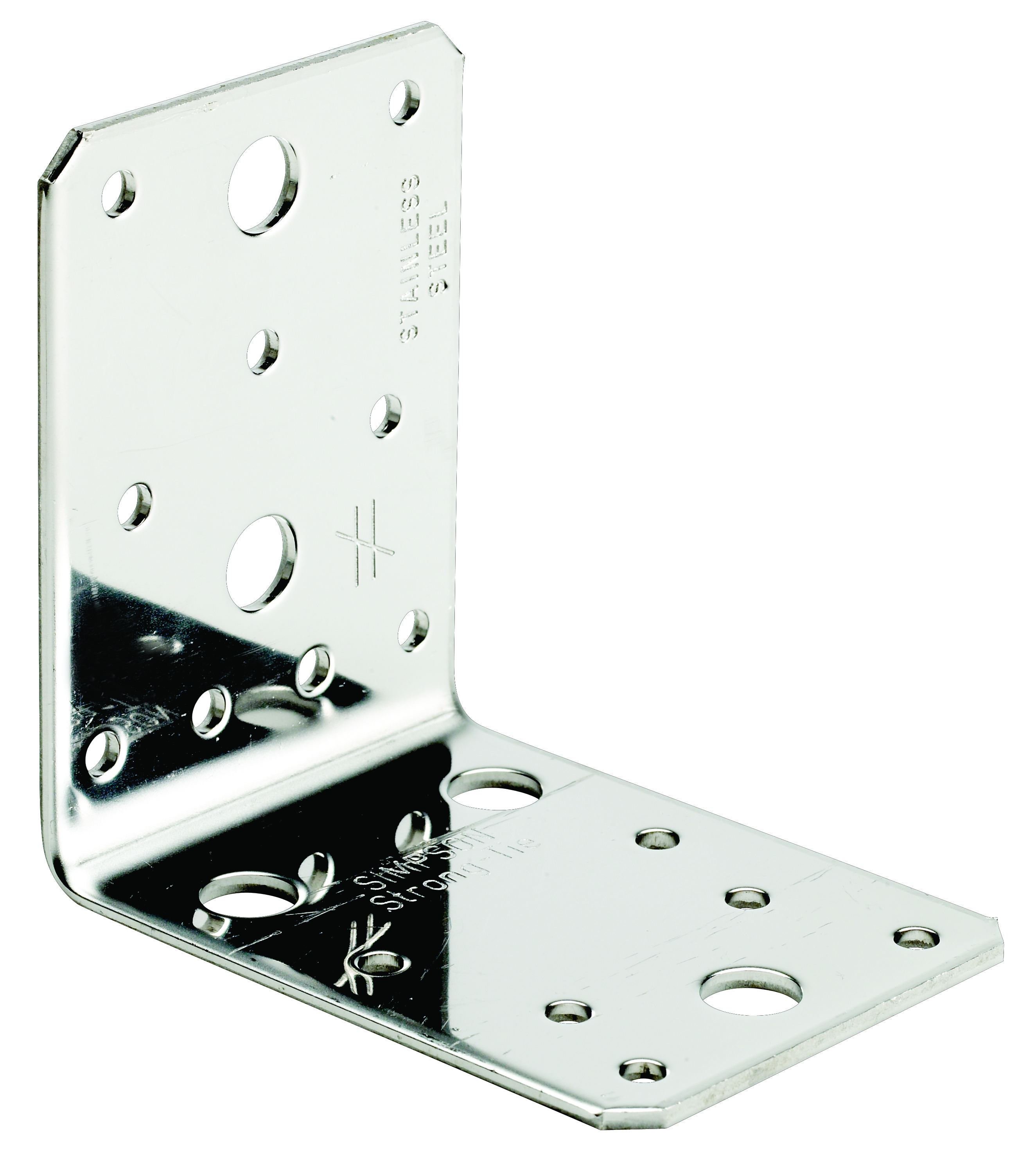

AB90S montage.jpg
AB90S column beam montage.jpg
AB105S trimmer udveksling montage.jpg
AB105S beam concrete montage.jpg

Egenskaper

Materiale

  • Stålkvalitet:
    Syrefast stål som 1.4404 i henhold til EN 10088 eller lignende kvalitet (AISI 304)
  • Korrosionsbeskyttelse:
    Syrefast - A4

Fordeler

  • Syrefast utgave
  • Vinkelbeslag til bærende konstruksjoner

Applikasjoner

Skjøter

  • Tre-tre skjøter

Bruksområder

  • Brukes ved tre-tre skjøter
  • Brukes der det stilles særlige krav til korrosjonsbestandighet, for eksempel i forbindelse med trykkimpregnert tre og nært sjø

Tekniske data

Dimensjoner

Dimensjoner

Dimensjoner
Dimensjoner
Referansebeslag dimensjoner
annetproduktdimensjoner[mm]bjelke[mm]flens B[mm]
NOB nr.antall per eskevekt[kg]A[mm]B[mm]C[mm]tykkelse[mm]rundrund
Ø5[mm]Ø8.5[mm]Ø11[mm]Ø5[mm]Ø8.5[mm]Ø11[mm]
AB70S22062855100.00.11707055242-71-
AB90S21221387100.00.28888652.56-39-2
AB105S2122140350.00.381031039038-311-3

AB70S-R NOBB nr: 49406836, 25 stk
AB90S-R NOBB nr: 42097720, 25 stk

Karakteristisk bæreevne - Bjelke-bjelkesamling - Maks utspikring

Referansevinkelbeslag kapasitet
produkt capacities - Beam to beam - Full nailing
karakteristisk kapasitet - 2 angle brackets per connection - full nailing[kN]antall of Fasteners
R₁,ₖR₂,ₖ=R₃,ₖR4,k = R5,k(1)bjelkeflens B
CNA4.0x35CNA4.0x40CNA4.0x60CNA4.0x35CNA4.0x40CNA4.0x60CNA4.0x40CNA4.0x60antallantall
AB70S3.1/kmod^0.33.8/kmod^0.3--5.3-1.4/kmod^0.3-4.07.0
AB90S4.2/kmod^0.35.1/kmod^0.37.5/kmod^0.3, max: 6.9/kmod6.87.110.41.9/kmod^0.32.5/kmod^0.56.09.0
AB105S7.0/kmod^0.38.5/kmod^0.312.7/kmod^0.312.213.318.13.3/kmod^0.34.7/kmod^0.38.011.0

1) R4/5,k er bestemt for bjelkebredden b = 75 mm og excentrisitet e = 130 mm. Se ETA for andre værdier af b og e.

Karakteristisk bæreevne - Bjelke-bjelkesamling - Minimum utspikring

Referansevinkelbeslag kapasitet
Capacities tre-tre connection / partialnailing
antall of Fastenerskarakteristisk kapasitet - 2 angle brackets per connection - full nailing[kN]
bjelkeflens BR₁,ₖR₂,ₖ=R₃,ₖR4,k = R5,k(1)
antallantallCNA4.0x40CNA4.0x60CNA4.0x40CNA4.0x60CNA4.0x40CNA4.0x60
AB70S2.03.03.8/kmod^0.3-3.8-1.4/kmod^0.3-
AB90S4.04.03.1/kmod^0.34.4/kmod^0.35.57.31.2/kmod^0.51.7/kmod^0.3
AB105S4.05.05.2/kmod^0.37.4/kmod^0.347.52.1/kmod^0.52.9/kmod^0.4

kmod er modifikasjonsfaktoren for lastgruppen som den søkte bæreevnen tilhører.
* er bestemt for bjelkebredde b = 75 mm og eksentrisitet e = 130 mm. For andre verdier av b og e, se www.strongtie.no
Hvis åsen er hindret i å rotere, vil bæreevnene R1,k og R2/3,k i en skjøt med kun ett vinkelbeslag være halvparten av bæreevnen. Hvis åsen kan rotere, se ETA på www.strongtie.no

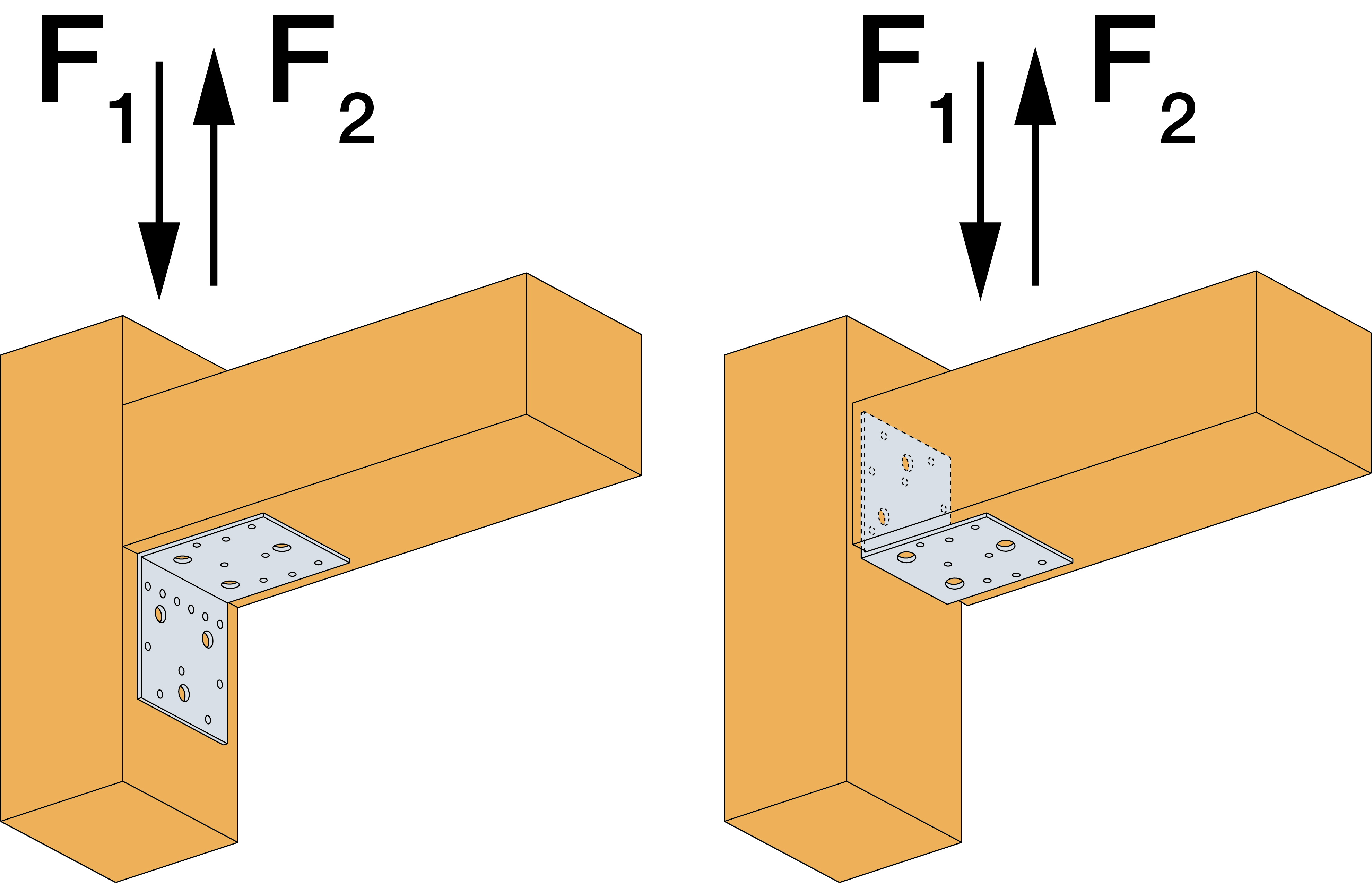

Karakteristisk bæreevne - Bjelke-søylesamling

Referansevinkelbeslag kapasitet
produkt capacities - tre column to beam
antall of FastenersCharacteristic capacities - tre C24 - 1 angle brackets per connection[kN]
bjelkeflens BR₂,ₖ=R₃,ₖR₁,ₖ
antallantallCNA4.0x40CNA4.0x60Flap turned downwardsFlap turned upwards
CNA4.0x40CNA4.0x60CNA4.0x40CNA4.0x60
AB90S4.04.00.7/ kmod0.7/ kmod4.0/ kmod^0.754.0/ kmod^0.755.2/ kmod^0.555.2/ kmod^0.55
AB105S6.05.01.4/ kmod1.4/ kmod8.1/ kmod^0.758.1/ kmod^0.7510,0; max:9,8/ kmod9.4/ kmod^0.6

kmod er modifikasjonsfaktoren for lastgruppen som den søkte bæreevnen tilhører.

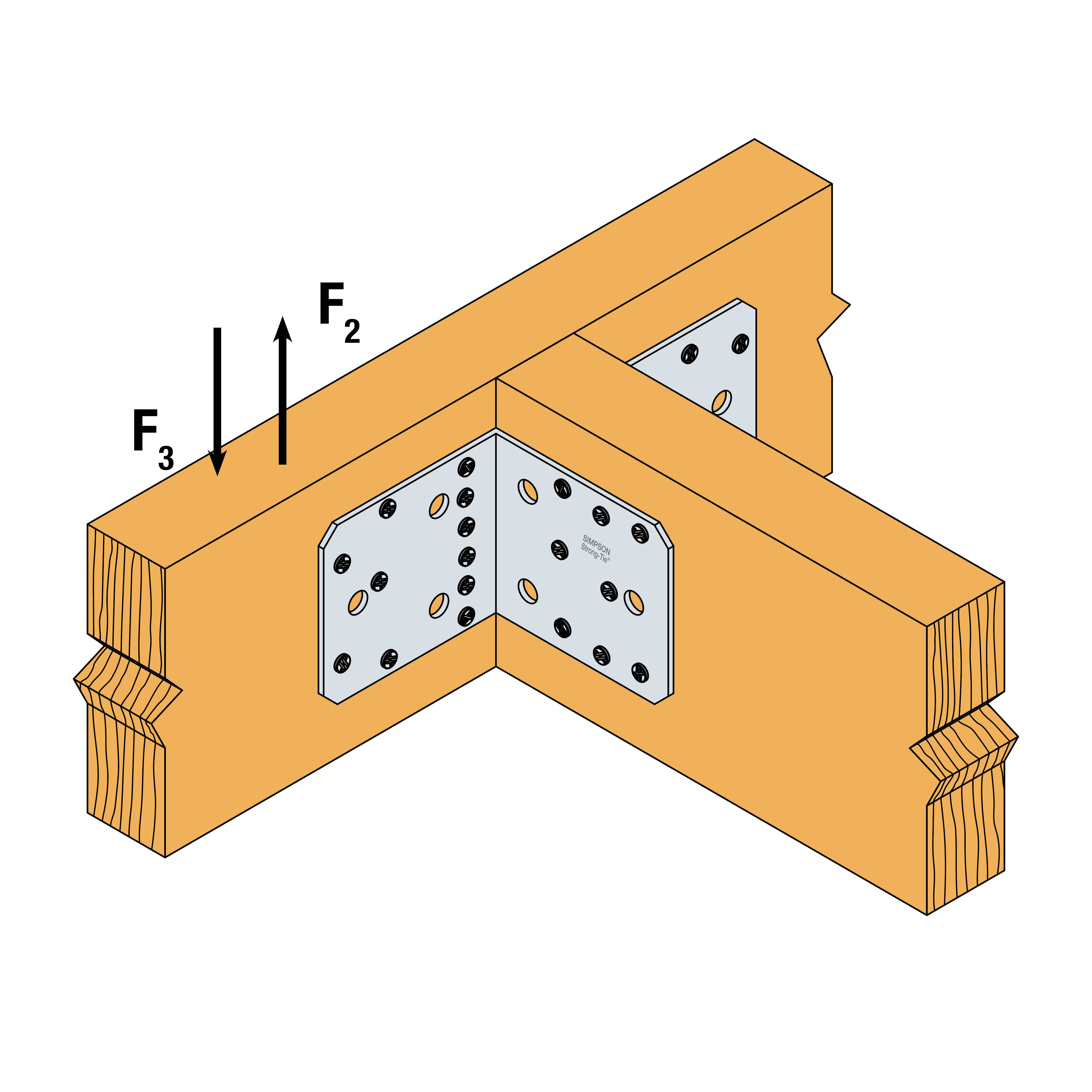

Utveksling
  Forbindelsesmidler   Karakteristisk
bæreevne
(kN), to
vinkelbeslag
per skjøt
Referanse Type Antall
(per beslag)		 R2/3,k
AB90 CNA4,0X40 9 + 6 7.2
  CNA4,0X60 9 + 6 10.2
AB105 CNA4,0X40 11 + 8 13.3
  CNA4,0X60 11 + 8 18.1





Product capacities - Timber to concrete

Referansevinkelbeslag kapasitet
produkt capacities - tre beam to betong
antall of Fastenerskarakteristisk kapasitet - 2 angle brackets per connection - full nailing[kN]
bjelkeflens BR₁,ₖR₂,ₖ=R₃,ₖ
antalltypeantalltypeCNA4.0x35CNA4.0x40CNA4.0x60CNA4.0x35CNA4.0x40CNA4.0x60
AB90S5.0CNA*2.0Ø105.4/kmod5.4/kmod5.4/kmod4.735.036.66
AB105S5.0CNA*2.0Ø10min(12.3 ; 11.3/kmod)min(13.7 ; 11.3/kmod)min(19.7 ; 11.3/kmod)4.85.16.8





Montering

Montering

Innfesting

  • Til innfesting av syrefaste beslag brukes syrefaste CNA4,0xℓ kamspiker eller syrefaste CSA5,0xℓ beslagskruer
