Takåsanker

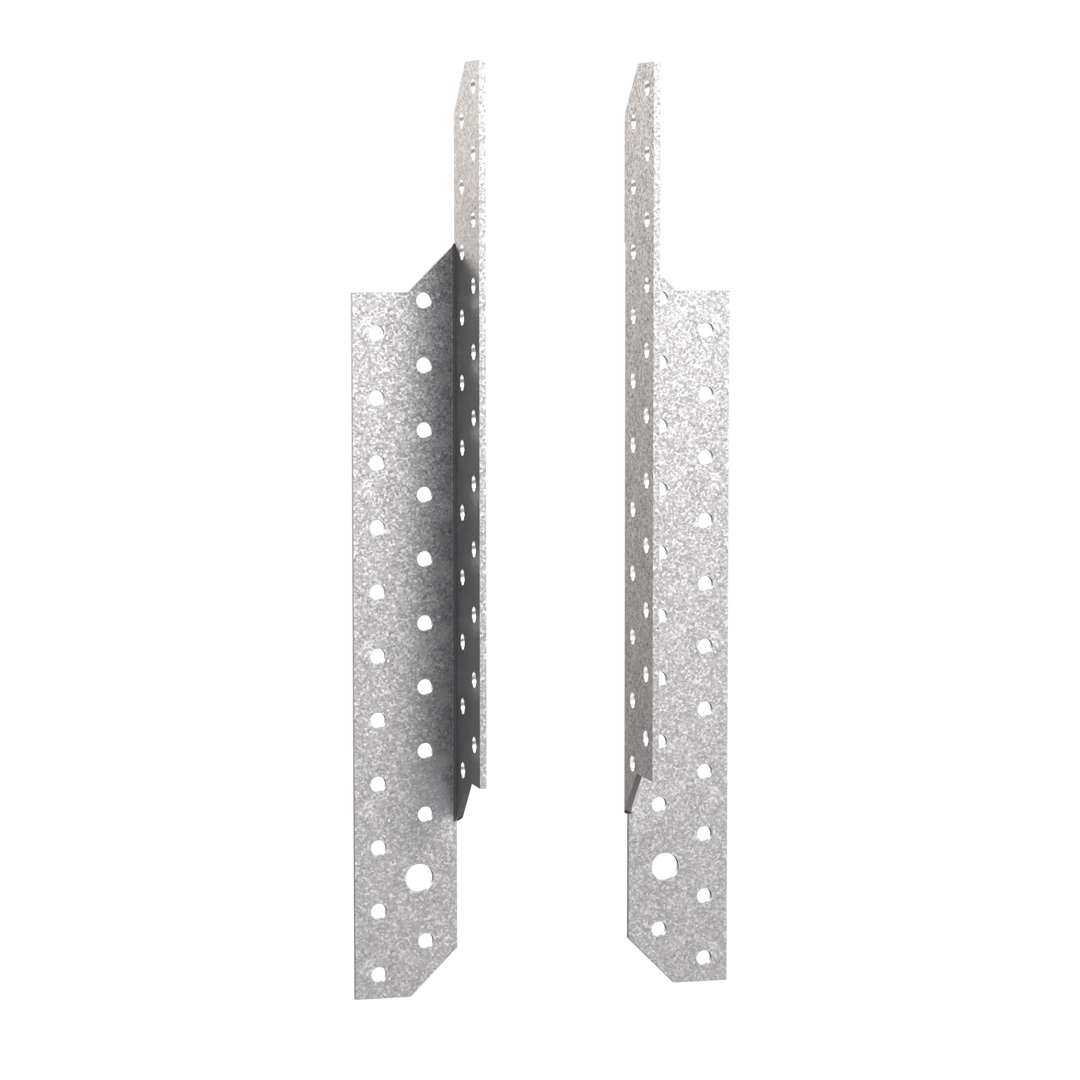

SPF takåseankere brukes til forankring mot sug i bjelke-bjelke skjøter. Beslagene kan også oppta horisontale krefter. Avhengig av belastningen, brukes to eller fire beslag per skjøt. Ved bruk av to beslag, plasseres de diagonalt overfor hverandre.
Merk: beslagene lages i høyre- og venstreutgaver, og selges enkeltvis.
CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
Varmgalvanisert stål 20 µm
Tilgjengelig i Connestor Selector
Produktinformasjon
Bilder
Egenskaper
Applikasjoner
Tekniske data
Dimensjoner
Dimensjoner
| Art. nr. | NOBB nr. | Dimensjoner [mm] | Hull flik A | Hull flik B | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | F | t | Ø5 [mm] | Ø5 [mm] | Ø9 [mm] | ||
| SPF170L | 21594346 | 170 | 32.5 | 100 | 37.5 | 14 | 2 | 10 | 9 | 1 |
| SPF170R | 21594353 | 170 | 32.5 | 100 | 37.5 | 14 | 2 | 10 | 9 | 1 |
| SPF210L | 21594361 | 210 | 32.5 | 140 | 37.5 | 14 | 2 | 14 | 13 | 1 |
| SPF210R | 21594379 | 210 | 32.5 | 140 | 37.5 | 14 | 2 | 14 | 13 | 1 |
| SPF250L | 21594387 | 250 | 32.5 | 180 | 37.5 | 14 | 2 | 18 | 17 | 1 |
| SPF250R | 21594395 | 250 | 32.5 | 180 | 37.5 | 14 | 2 | 18 | 17 | 1 |
| SPF290L | 21594403 | 290 | 32.5 | 220 | 37.5 | 14 | 2 | 22 | 21 | 1 |
| SPF290R | 21594411 | 290 | 32.5 | 220 | 37.5 | 14 | 2 | 22 | 21 | 1 |
| SPF330L | 22998660 | 330 | 32.5 | 260 | 37.5 | 14 | 2 | 26 | 25 | 2 |
| SPF330R | 22998678 | 330 | 32.5 | 260 | 37.5 | 14 | 2 | 26 | 25 | 2 |
| SPF370L | 42289940 | 370 | 32.5 | 300 | 37.5 | 14 | 2 | 30 | 29 | 2 |
| SPF370R | 43899285 | 370 | 32.5 | 300 | 37.5 | 14 | 2 | 30 | 29 | 2 |
Merk: beslagene lages i høyre- og venstreutgaver, og selges enkeltvis.
SPF...R = right = høyre
SPF...L = left = venstre

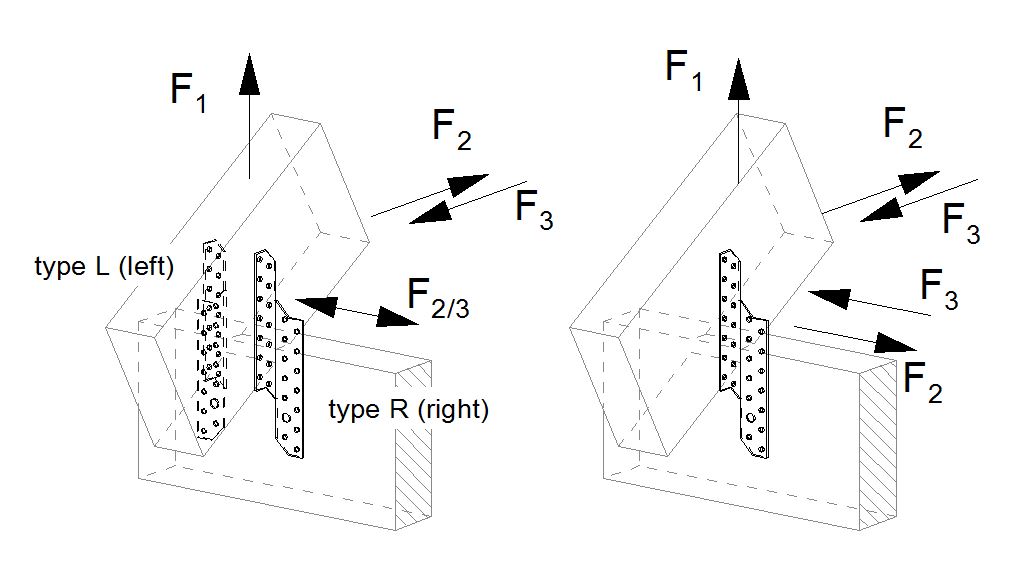

Karakteristisk bæreevne - Bjelke-bjelkesamling
| Art. nr. | Karakteristisk bæreevne | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Utspikring | Karakteristisk bæreevne [kN] | ||||||||||
| HB | SB | R1,k | F2 | R3,k | |||||||
| Antall | Antall |
CNA 4,0x35 |
CNA 4,0x40 |
CNA 4,0x60 |
CNA 4,0x35 |
CNA 4,0x40 |
CNA 4,0x60 |
CNA 4,0x35 |
CNA 4,0x40 |
CNA 4,0x60 | |
| SPF170L | 5 | 5 | min (5,2 ; 6 /kmod) | min (5,7 ; 6 /kmod) | min (7,3 ; 6 /kmod) | 2 | 2.2 | 2.6 | 1.2 | 1.5 | 2.5 |
| SPF170R | 5 | 5 | min (5,2 ; 6 /kmod) | min (5,7 ; 6 /kmod) | min (7,3 ; 6 /kmod) | 2 | 2.2 | 2.6 | 1.2 | 1.5 | 2.5 |
| SPF210L | 7 | 7 | min (8,7 ; 8,4 /kmod) | min (9,7 ; 8,4 /kmod) | min (12,4 ; 8,4 /kmod) | 3.1 | 3.3 | 4.1 | 1.2 | 1.5 | 2.5 |
| SPF210R | 7 | 7 | min (8,7 ; 8,4 /kmod) | min (9,7 ; 8,4 /kmod) | min (12,4 ; 8,4 /kmod) | 3.1 | 3.3 | 4.1 | 1.2 | 1.5 | 2.5 |
| SPF250L | 9 | 9 | min (12,3 ; 10,8 /kmod) | min (13,7 ; 10,8 /kmod) | min (17,5 ; 10,8 /kmod) | min (4,3 ; 3,8 /kmod^0,7) | min (4,6 ; 4,1 /kmod^0,7) | min (5,6 ; 4,6 /kmod^0,5) | 1.2 | 1.5 | 2.5 |
| SPF250R | 9 | 9 | min (12,3 ; 10,8 /kmod) | min (13,7 ; 10,8 /kmod) | min (17,5 ; 10,8 /kmod) | min (4,3 ; 3,8 /kmod^0,7) | min (4,6 ; 4,1 /kmod^0,7) | min (5,6 ; 4,6 /kmod^0,5) | 1.2 | 1.5 | 2.5 |
| SPF290L | 11 | 11 | min (16,0 ; 13,2 /kmod) | min (17,8 ; 13,2 /kmod) | min (22,7 ; 13,2 /kmod) | min (5,4 ; 3,8 /kmod^0,7) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | 1.2 | 1.5 | 2.5 |
| SPF290R | 11 | 11 | min (16,0 ; 13,2 /kmod) | min (17,8 ; 13,2 /kmod) | min (22,7 ; 13,2 /kmod) | min (5,4 ; 3,8 /kmod^0,7) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | 1.2 | 1.5 | 2.5 |
| SPF330L | 13 | 13 | min (19,6 ; 13,4 /kmod) | min (21,8 ; 13,4 /kmod) | min (27,8 ; 13,4 /kmod) | min (5,4 ; 3,8 /kmod^0,7) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | 1.2 | 1.5 | 2.5 |
| SPF330R | 13 | 13 | min (19,6 ; 13,4 /kmod) | min (21,8 ; 13,4 /kmod) | min (27,8 ; 13,4 /kmod) | min (5,4 ; 3,8 /kmod^0,7) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | 1.2 | 1.5 | 2.5 |
| SPF370L | 15 | 15 | min (23,1 ; 13,4 /kmod) | min (25,7 ; 13,4 /kmod) | min (32,9 ; 13,4 /kmod) | min (5,4 ; 3,8 /kmod^0,7) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | 1.2 | 1.5 | 2.5 |
| SPF370R | 15 | 15 | min (23,1 ; 13,4 /kmod) | min (25,7 ; 13,4 /kmod) | min (32,9 ; 13,4 /kmod) | min (5,4 ; 3,8 /kmod^0,7) | min (5,7 ; 4,1 /kmod^0,7) | min (6,1 ; 4,6 /kmod^0,5) | 1.2 | 1.5 | 2.5 |
| SPF170LR | 5 | 5 | min (5,2 ; 6 /kmod) | min (5,7 ; 6 /kmod) | min (7,3 ; 6 /kmod) | 2 | 2.2 | 2.6 | 1.2 | 1.5 | 2.5 |
| SPF210LR | 7 | 7 | min (8,7 ; 8,4 /kmod) | min (9,7 ; 8,4 /kmod) | min (12,4 ; 8,4 /kmod) | 3.1 | 3.3 | 4.1 | 1.2 | 1.5 | 2.5 |
HB: hovedbjelken; SB: sekundærbjelken
kmod er modifikasjonsfaktoren for lastgruppen som den søkte bæreevnen tilhører.
Hvis åsen er hindret i å rotere, vil bæreevnene R1,k i en skjøt med bare ett beslag være halvparten av bæreevnen. Hvis åsen kan rotere, se vår ETA på vår hjemmeside.
R2,k = R3,k: Det forutsettes at kraften angriper maks. 20 mm over bjelken. Spiker plasseres så tett som mulig på underside ås/overside bjelke samtidig som det tas hensyn til minimum kantavstander.
For kapasiteter for SPF montert med bolt, henvises det til ETA-21/0482.
