SPF-S
Takåsanker, syrefast

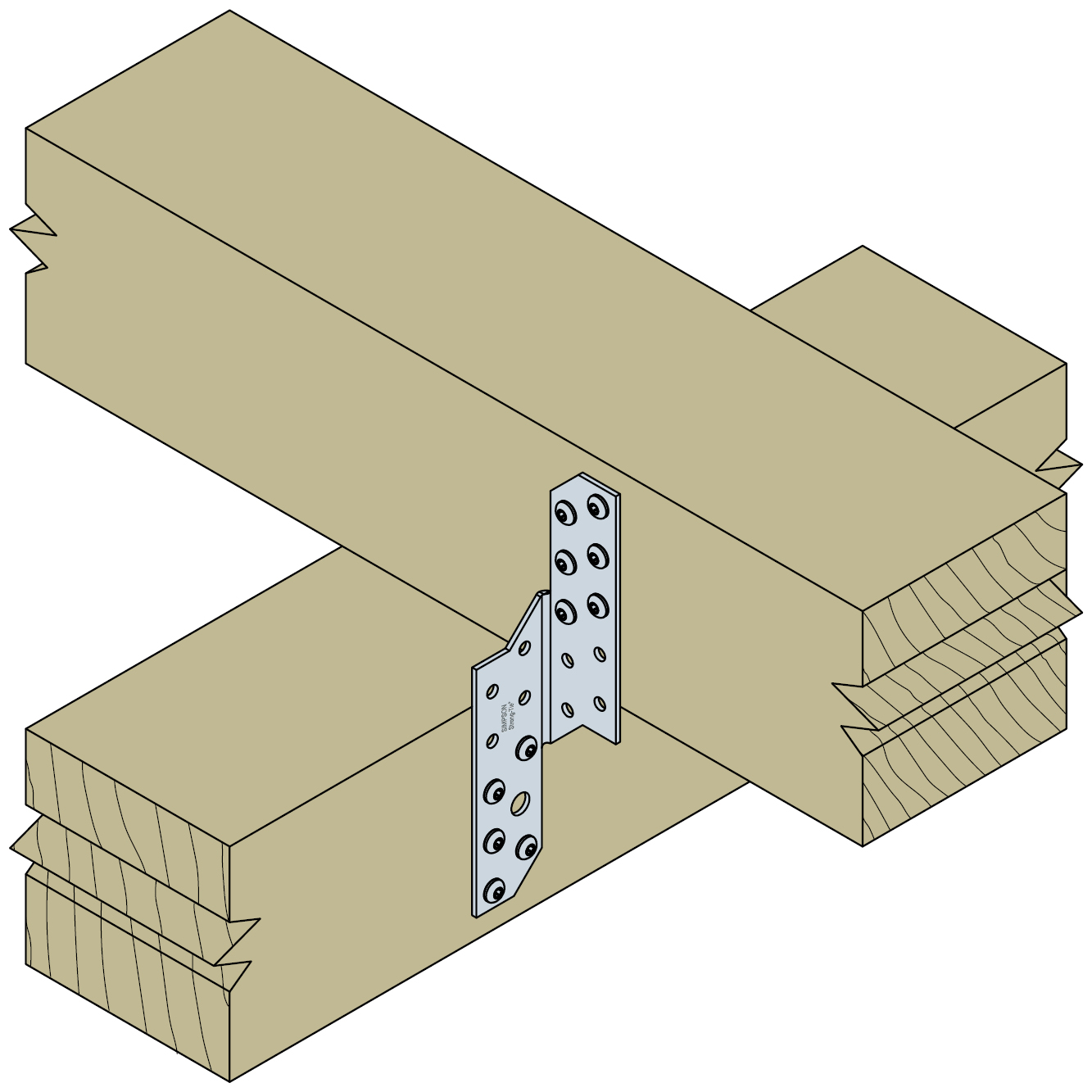

Syrefaste SPF takåseankere brukes til forankring mot sug i bjelke-bjelke skjøter. Beslagene kan også oppta horisontale krefter. Avhengig av belastningen, brukes to eller fire beslag per skjøt. Ved bruk av to beslag, plasseres de diagonalt overfor hverandre.

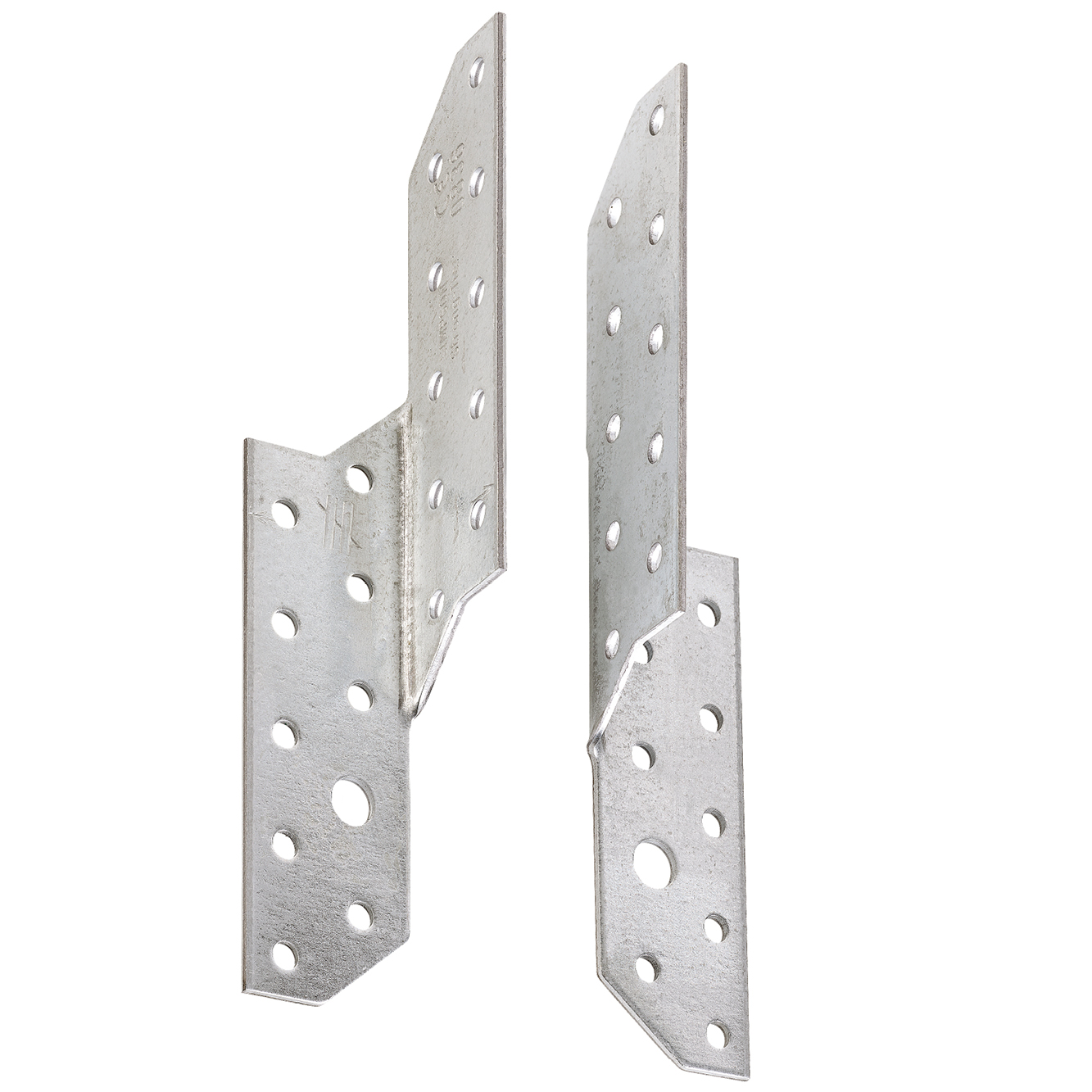

Merk: beslagene lages i høyre- og venstreutgaver, og selges enkeltvis.
CE-merket
Avtalegrunnlag
EPD
Anvendelsesklasse 3
A4 rustfri syrefast
Produktinformasjon
Bilder
Egenskaper
Applikasjoner
Tekniske data
Dimensjoner
Dimensjoner
| Referanse | beslag dimensjoner | ||||||
|---|---|---|---|---|---|---|---|
| annet | produktdimensjoner[mm] | hull[mm] | |||||
| NOB nr. | antall per eske | A[mm] | B[mm] | t[mm] | diameter[mm] | antall | |
| SPF210LS-B | 21221304 | 100 | 210 | 32.5 | 2 | 5 | 14 + 14 |
| SPF210RS-B | 21221312 | 100 | 210 | 32.5 | 2 | 5 | 14 + 14 |
Merk: beslagene lages i høyre- og venstreutgaver, og selges enkeltvis.
SPF...R = right = høyre
SPF...L = left = venstre
Lastbæreevne tabell (karakteristiske verdier)
| Referanse | Ties kapasitet | |||||
|---|---|---|---|---|---|---|
| Characteristic last-bearing kapasitet, two beam anker price. collection[kN] | ||||||
| antall CNA4.0x40 / per leg | ||||||
| 4 (min. HT* = 88) | 5 (min. HT* = 98) | 7 (min. HT* = 118) | ||||
| R₁,ₖ | R2/3,k | R₁,ₖ | R2/3,k | R₁,ₖ | R2/3,k | |
| SPF210LS-B | 8.5 | 2.7 | min (11.5 ; 12/kmod) | 3.5 | min (19.3 ; 14/kmod) | 4.7 |
| SPF210RS-B | 8.5 | 2.7 | min (11.5 ; 12/kmod) | 3.5 | min (19.3 ; 14/kmod) | 4.7 |
Montering
Montering
