Terrasseskrue, Impreg®X4

Typegodkjent i C4, godkjent av SP for normalt utendørsmiljø. Korrosjonsmotstand beholdes etter montering. Skruen tåler påkjenning fra trykkimpregnert virke bedre enn andre overflatebelegg på markedet. Overflatebelegg på skruer kan resere med opp til 90% etter montering i terrasse-bord Impreg® X4 beholder egenskapene etter montering.

Teknisk dataark

CE-merket

Impreg® x4

Anvendelsesklasse 2

Outdoor

EPD

Fastener Designer

Produktinformasjon

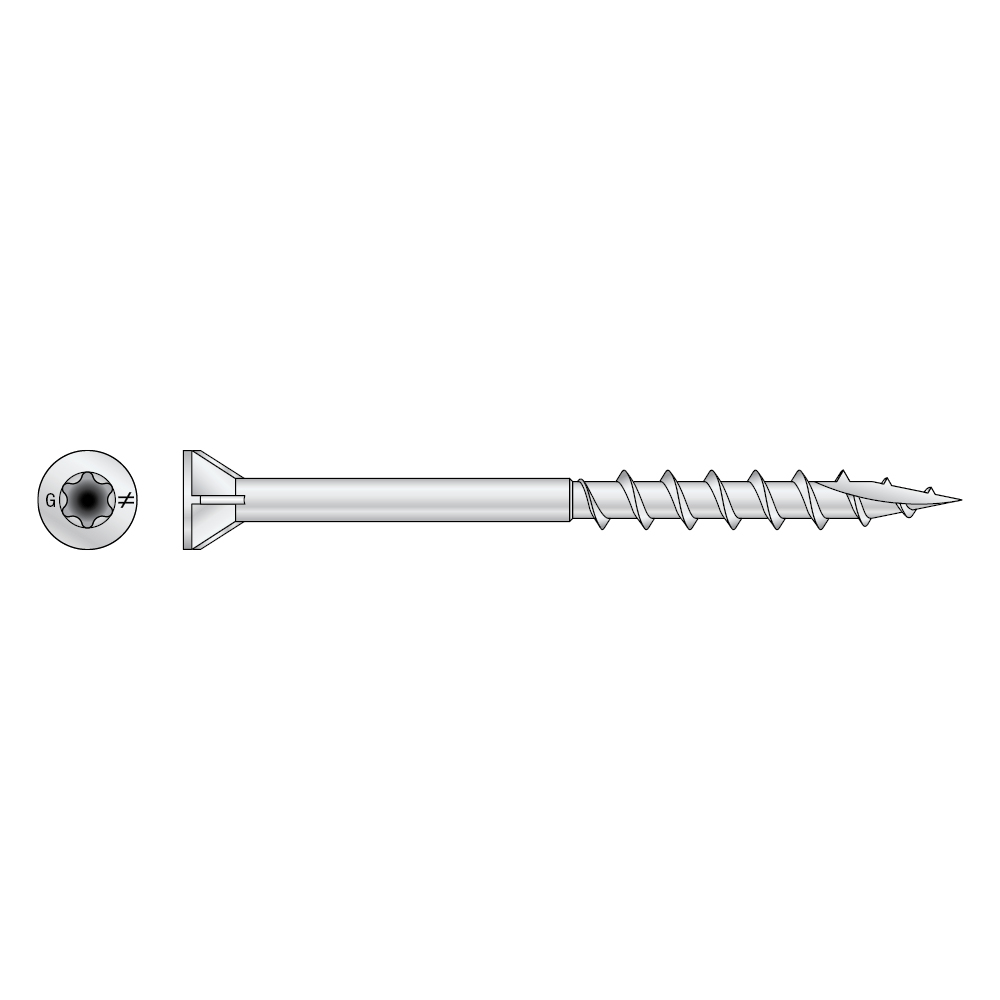

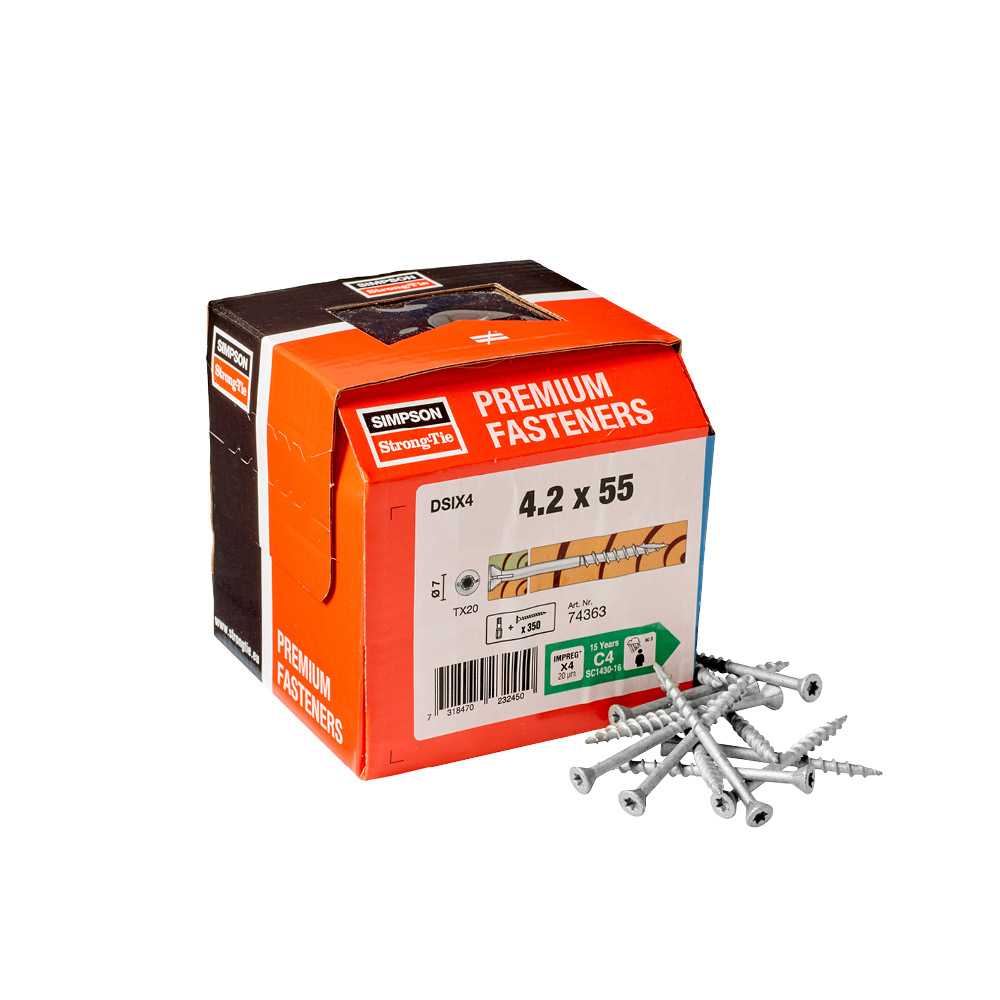

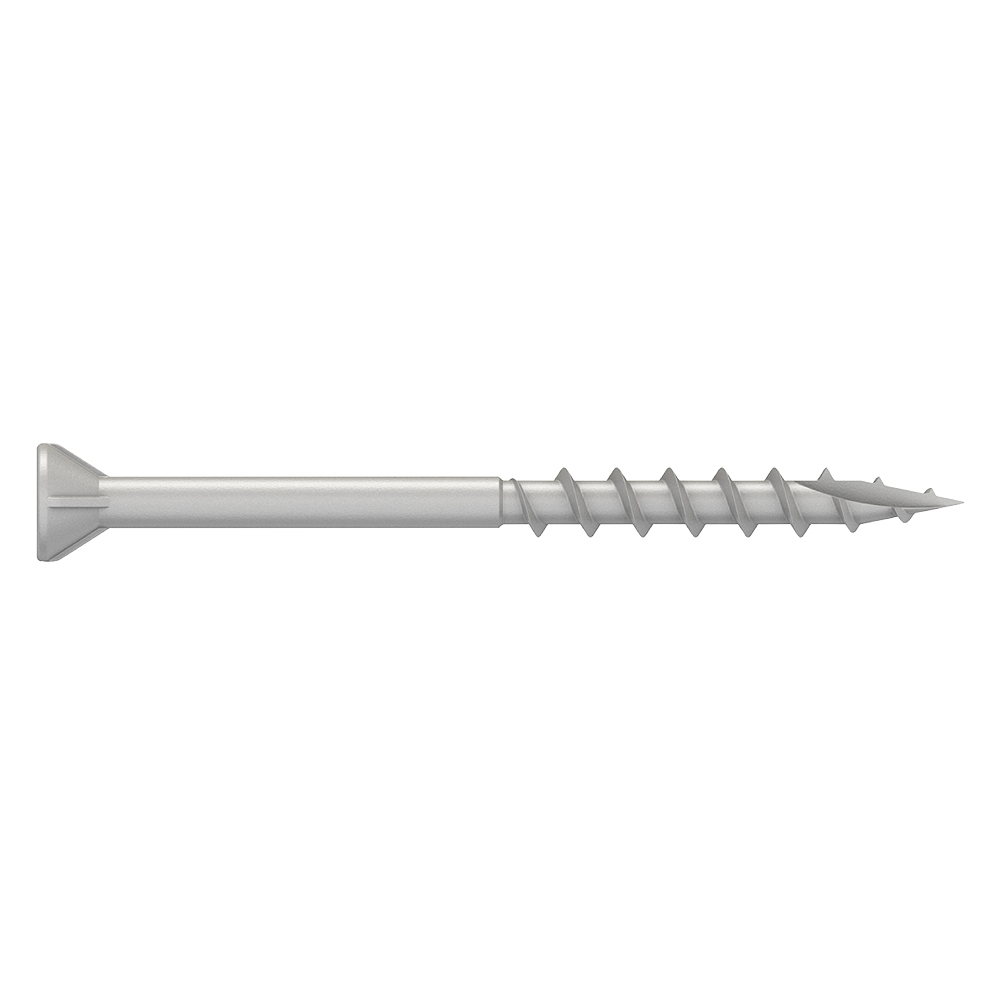

Bilder

Egenskaper

Fordeler:

TX bit spor
Senkhode med freseribber
Grovgjenget
Fiberkutt
Impreg^® X4 coating

Applikasjoner

Bruksområde:

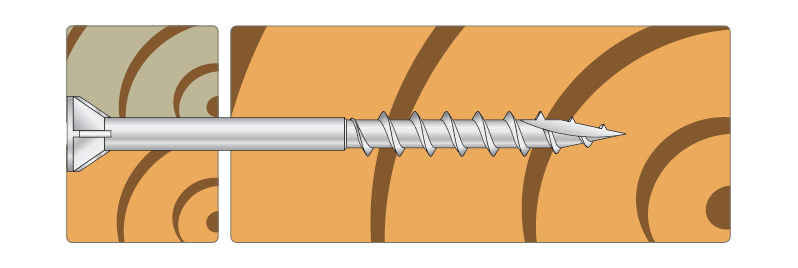

Terrassebord til tre

Tekniske data

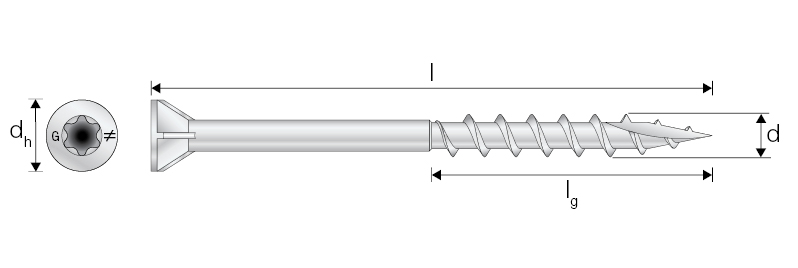

Dimensjoner

Referanse	Fasteners dimensjoner
	Item Code	annet			produktdimensjoner[mm]
	Item Code	NOB nr.	Packaging	vekt[kg]	d[mm]	l[mm]	dₕ[mm]	lg[mm]	tfix[mm]	Driver Bit[mm]
DSIX44.2X35T-20	74361	53293686	250	0.002	4.2	35	7.3	20	15	T-20
DSIX44.2X45T-20	74362	53293694	400	0.003	4.2	45	7.3	23.5	21.5	T-20
DSIX44.2X55T-20	74363	53295321	350	0.003	4.2	55	7.3	27.5	27.5	T-20

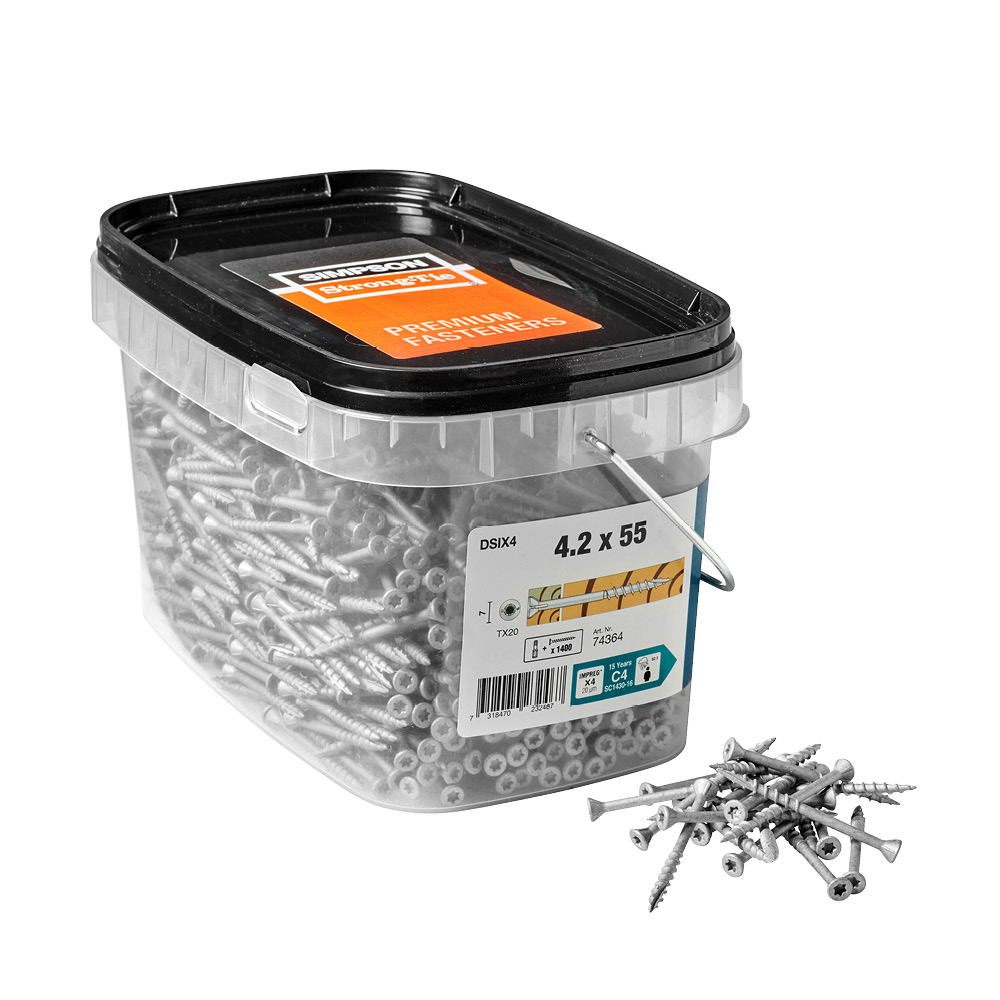

DSIX44.2X55T-20 Bulk	74364	53295336	1400	0.003	4.2	55	7.3	27.5	27.5	T-20
DSIX44.2X75T-20	74365	53295340	300	0.004	4.2	75	7.3	40.5	34.5	T-20
DSIX44.2X75T-20 Bulk	74366	53295355	750	0.004	4.2	75	7.3	40.5	34.5	T-20

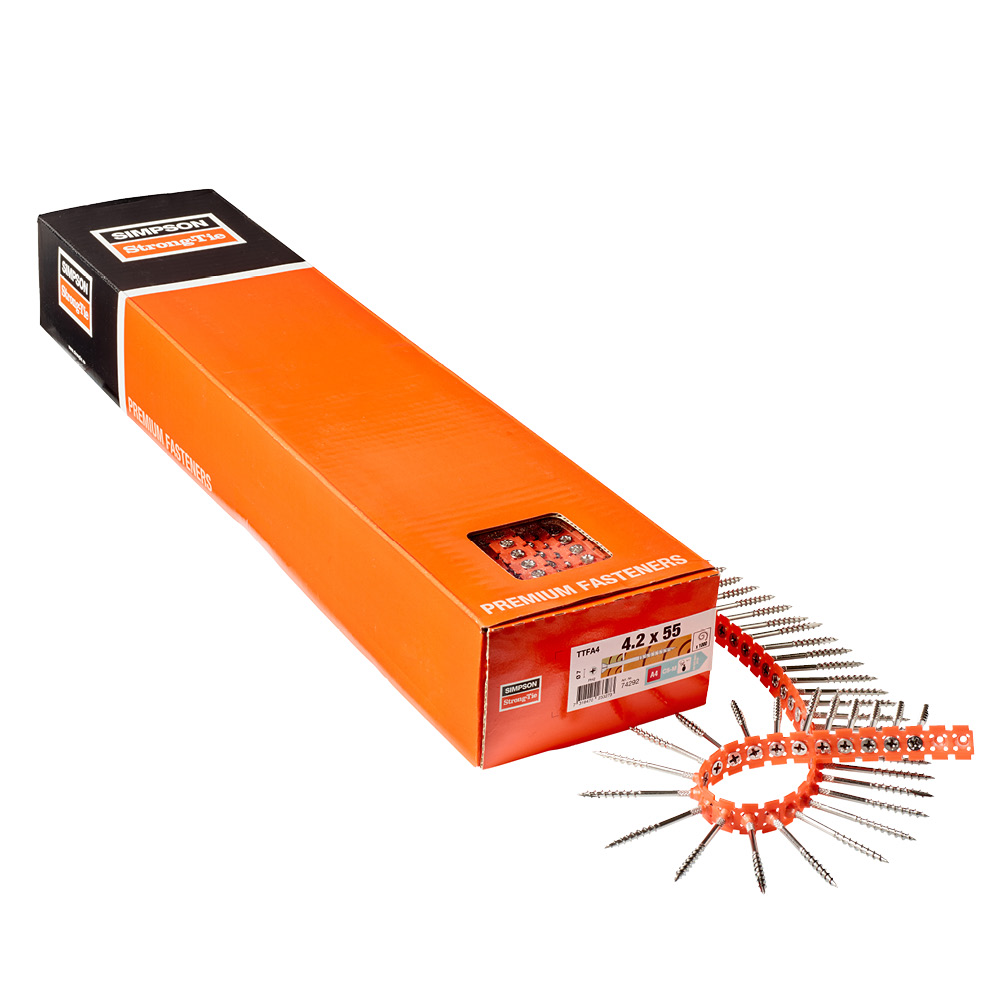

Beltet

Referanse	Fasteners dimensjoner
	Item Code	annet		produktdimensjoner[mm]
	Item Code	NOB nr.	Packaging	d[mm]	l[mm]	dₕ[mm]	lg[mm]	tfix[mm]	Driver Bit[mm]
DSIX44.2X45PH2	74294	53293656	1000	4.2	45	7.3	23.5	21.5	PH2
DSIX44.2X55PH2	74354	53293660	1000	4.2	55	7.3	27.5	27.5	PH2
DSIX44.2X75PH2	74355	53293675	400	4.2	75	7.3	40.5	34.5	PH2

Produktkarakteristiske egenskaber

Referanse	skrue parametere
	karakteristiske parametere
	Characteristic Yield Moment – My,ₖ[Nm]	Characteristic withdrawal parameter - fₐₓ,ₖ,₉₀°[N/mm²]	Characteristic hode pull-through parameter - fₕₑₐd,ₖ[N/mm²]	Characteristic tensile kapasitet - fₜₑₙₛ,ₖ[kN]
DSIX44.2X35T-20	4295	13.9	14.4	6
DSIX44.2X45T-20	4295	13.9	14.4	6
DSIX44.2X55T-20	4295	13.9	14.4	6
DSIX44.2X55T-20 Bulk	4295	13.9	14.4	6
DSIX44.2X75T-20	4749	22.9	17.1	6
DSIX44.2X75T-20 Bulk	4749	22.9	17.1	6
DSIX44.2X45PH2	4295	13.9	14.4	6
DSIX44.2X55PH2	4295	13.9	14.4	6
DSIX44.2X75PH2	4749	22.9	17.1	6

Sertifiseringer

Ytelseserklæring (DoP)

no-dop-h17-0008-s1-0.pdf

product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-screws

CAD og BIM-bibliotek

ZIP-pakker

2D
2D DWG ZIP DXF ZIP PDF ZIP

3D/3D forenklet
IFC ZIP SAT ZIP SKP ZIP STL ZIP
