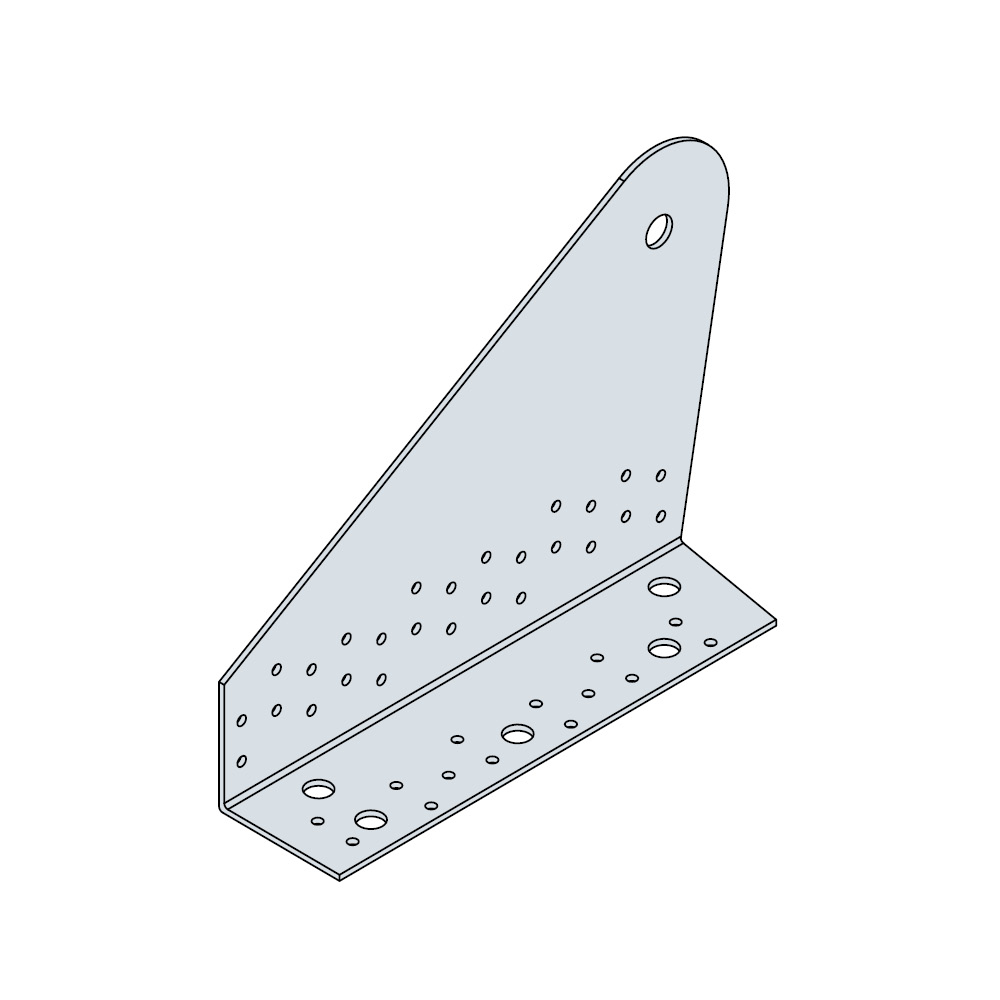

BNG

Tilkoblingsbeslag

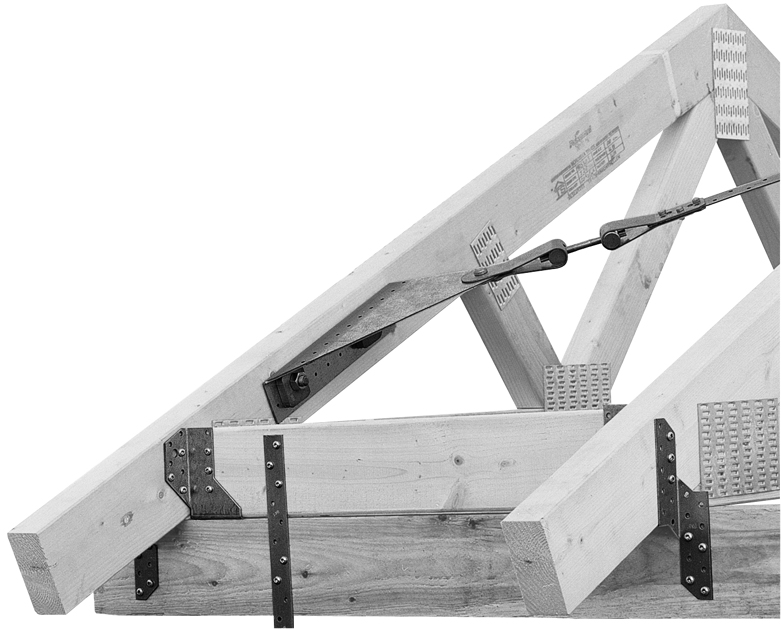

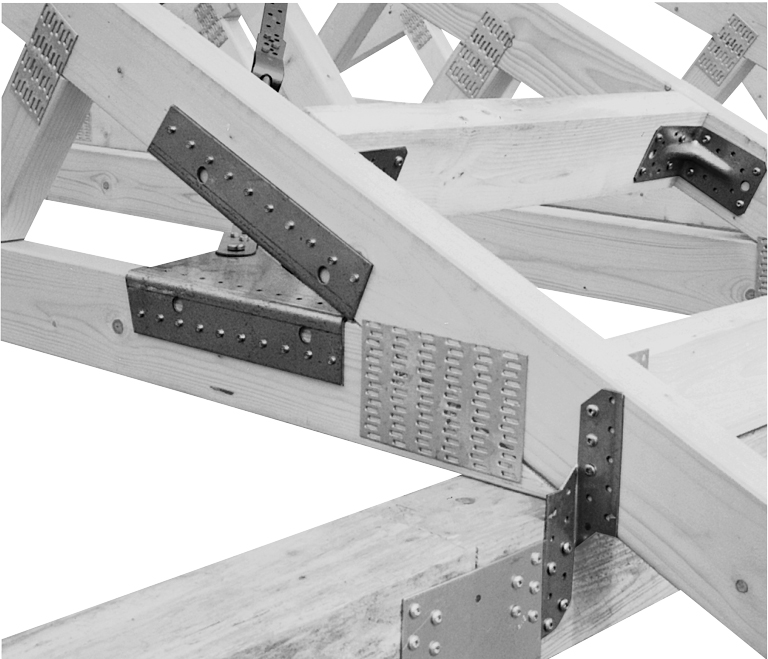

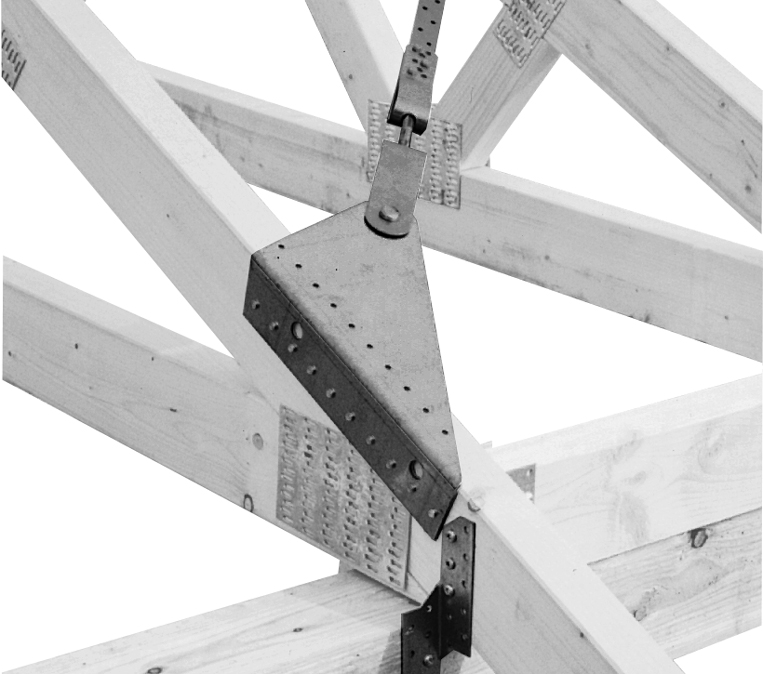

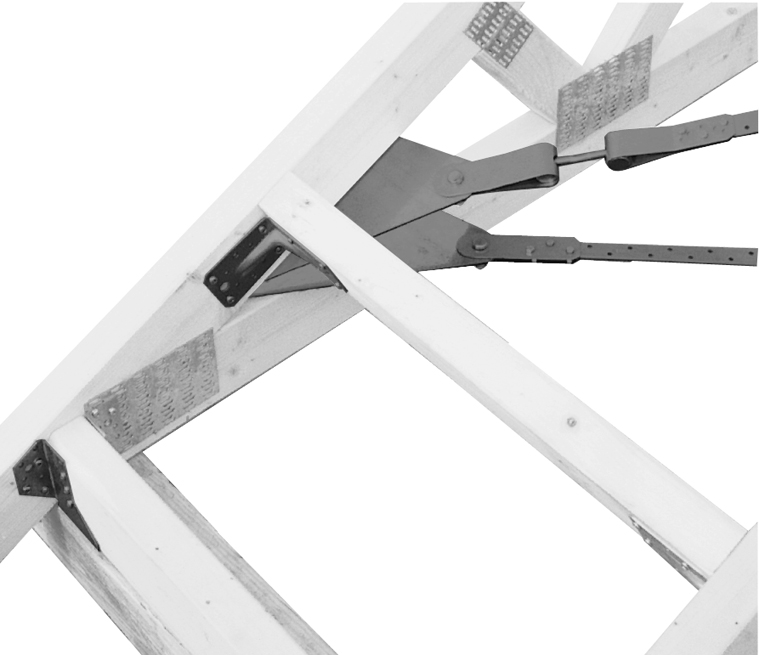

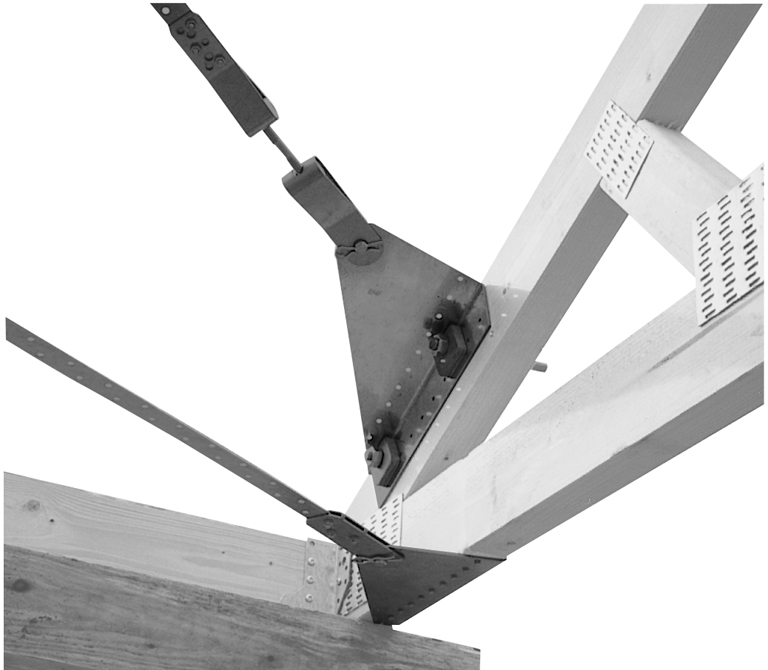

Tilkoblingsbeslagene BNG brukes i kombinasjon med bånd til avstiving av tak-, himlings- og veggkonstruksjoner. Beslagene brukes alltid med trekkbånd plassert på oversiden av sperrehodet.
Det er utarbeidet to vindavstivingssystemer, System 25 til mindre bygninger og System 40 til større bygninger. For valg av system og detaljer henvises til Simpson Strong-Ties vindavstivingskatalog.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 2

Electrogalvanized steel Z275

EPD

Produktinformasjon

Bilder

Egenskaper

Materiale

Stålkvalitet:
Galvanisert stål S250GD + Z275 i henhold til EN 10346
Korrosjonsbeskyttelse:
275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm

Fordeler

BNG tilkoblingsbeslag inngår i et av våre vindavstivingssystem, WFS40-14 (Windforce system 40). Her får du et komplett sett vindavstivingsbeslag til ett kryss på én takside (vindtrekkbånd bestilles separat)

Applikasjoner

Bruksområder

Brukes i kombinasjon med bånd til avstiving av tak-, himlings- og veggkonstruksjoner

Tekniske data

Dimensjoner

Dimensjoner

Art. nr.	NOBB nr.	Mål [mm]				Hull overside		Hull i flik		Box Quantity	Vekt [kg]
Art. nr.	NOBB nr.	A	B	C	t	Ø	Antall	Ø	Antall	Box Quantity	Vekt [kg]
BNG60-14	46257033	262	198	66	3	5 + 15	26 + 1	5 + 13	14 + 5	2	1.3

Lastbæreevne tabell (karakteristiske verdier), utspikringsvariant 1

Art. nr.	Spiker og bolt [antal]			Karakteristisk trekkbæreevne R1,k (kN), min av:
	Side	Topp	Type	Tre b_min [mm]	Tre, ved en tilkoblingsvinkel på							Verdier for stål
	Side	Topp	Type	Tre b_min [mm]	30°	35°	40°	45°	50°	55°	60°	Verdier for stål
BNG60-14	14	-	CNA4,0x40	45	24.7	31	31.6	26.8	19.7	19.5	15	32

Lastbæreevne tabell (karakteristiske verdier), utspikringsvariant 2

Art. nr.	Spiker og bolt [antal]			Karakteristisk trekkbæreevne R1,k (kN), min av:
	Side	Topp	Type	Tre b_min [mm]	Tre, ved en tilkoblingsvinkel på							Verdier for stål
	Side	Topp	Type	Tre b_min [mm]	30°	35°	40°	45°	50°	55°	60°	Verdier for stål
BNG60-14	-	-	-	-	-	-	-	-	-	-	-	-

Lastbæreevne tabell (karakteristiske verdier), utspikringsvariant 3

Art. nr.	Spiker og bolt			Karakteristisk trekkbæreevne R1,k (kN), min av:
	Side	Topp	Type	Tre b_min [mm]	Tre, ved en tilkoblingsvinkel på							Verdier for stål
	Side	Topp	Type	Tre b_min [mm]	30°	35°	40°	45°	50°	55°	60°	Verdier for stål
BNG60-14	-	-	-	-	-	-	-	-	-	-	-	-

Lastbæreevne tabell (karakteristiske verdier), utspikringsvariant 4

Art. nr.	Spiker og bolt			Karakteristisk trekkbæreevne R1,k (kN), min av:
	Side	Topp	Type	Tre b_min [mm]	Tre, ved en tilkoblingsvinkel på							Verdier for stål
	Side	Topp	Type	Tre b_min [mm]	30°	35°	40°	45°	50°	55°	60°	Verdier for stål
BNG60-14	-	-	-	-	-	-	-	-	-	-	-	-

Lastbæreevne tabell (karakteristiske verdier), utspikringsvariant 5

Art. nr.	Spiker og bolt			Karakteristisk trekkbæreevne R1,k (kN), min av:
	Side	Topp	Type	Tre b_min [mm]	Tre, ved en tilkoblingsvinkel på							Verdier for stål
	Side	Topp	Type	Tre b_min [mm]	30°	35°	40°	45°	50°	55°	60°	Verdier for stål
BNG60-14	-	-	-	-	-	-	-	-	-	-	-	-

* med U-skive 40x50x10

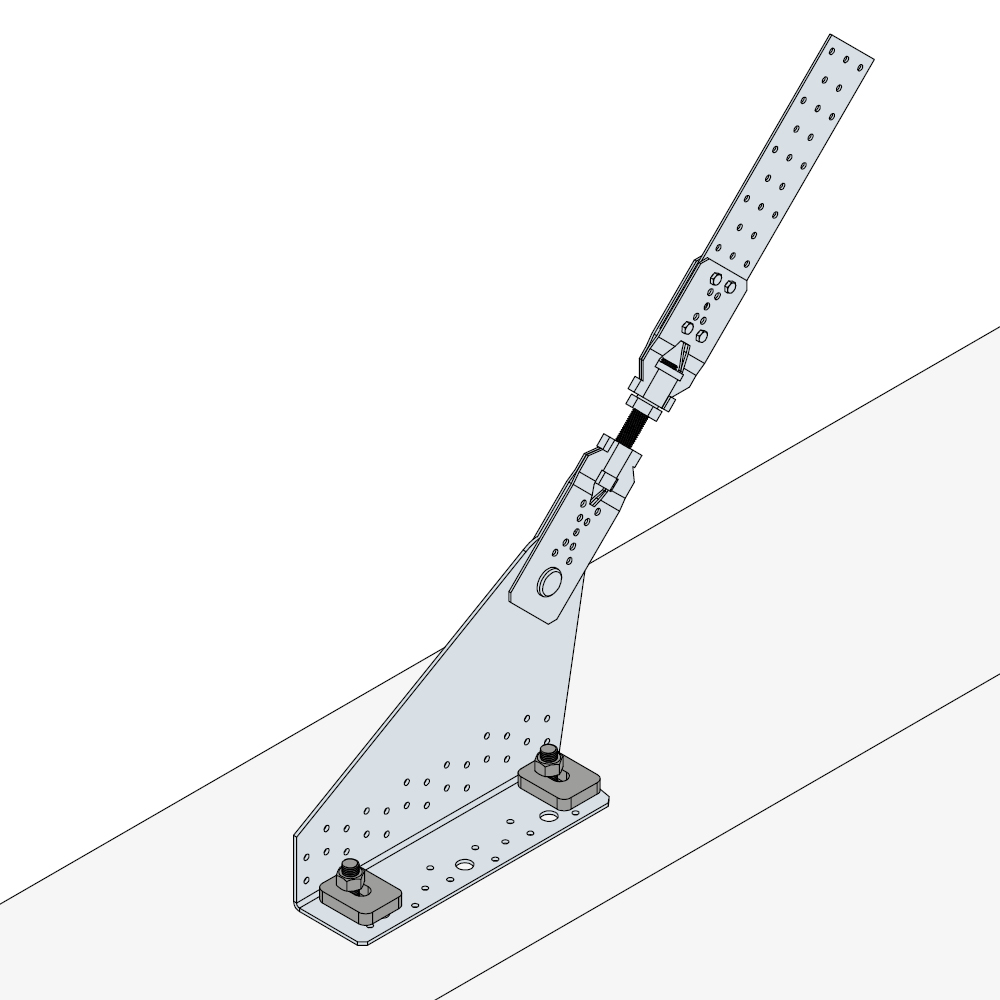

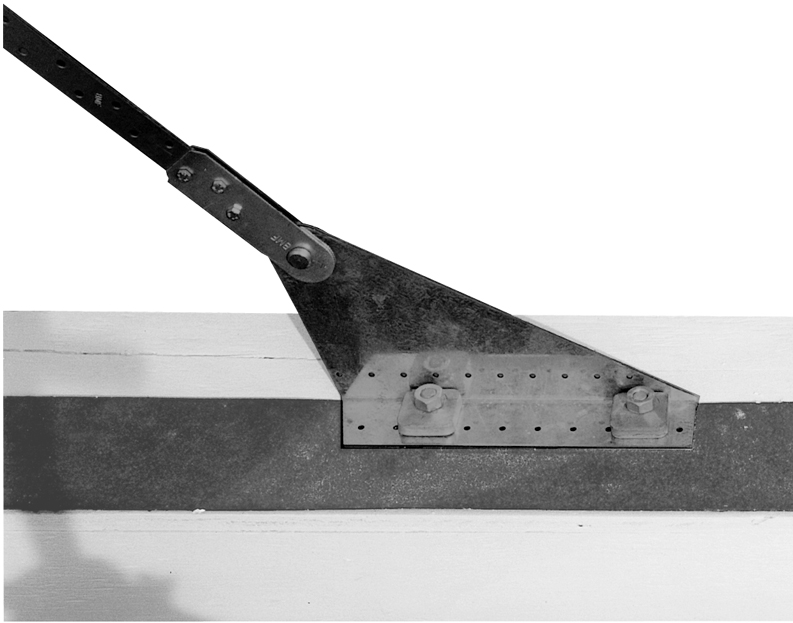

Lastbæreevne tabell (karakteristiske verdier), utspikringsvariant betong

Art. nr.	Spiker og bolt			Karakteristisk trekkbæreevne R1,k (kN), min av:
	Side	Topp	Type	Tre b_min [mm]	Tre, ved en tilkoblingsvinkel på							Verdier for stål
	Side	Topp	Type	Tre b_min [mm]	30°	35°	40°	45°	50°	55°	60°	Verdier for stål
BNG60-14	2	-	M12 + US40/50/10	Beton	32	32	32	32	32	32	32	32
