HD

Trekkanker

HD Trekkanker består av to deler: Et vinkelbøyd vindtrekksbånd av varmforsinket plate, og en varmforsinket underlagsplate som er i stand til å føre trekket i vindtrekkbåndets loddrette del inn mot betonginnfestingen. Begge komponenter medfølger.

Teknisk dataark
CE-merket
CE-merket
Avtalegrunnlag
Avtalegrunnlag
Electrogalvanized steel Z275
Electrogalvanized steel Z275
EPD
EPD
Anvendelsesklasse 2
Anvendelsesklasse 2
Indoor
Indoor

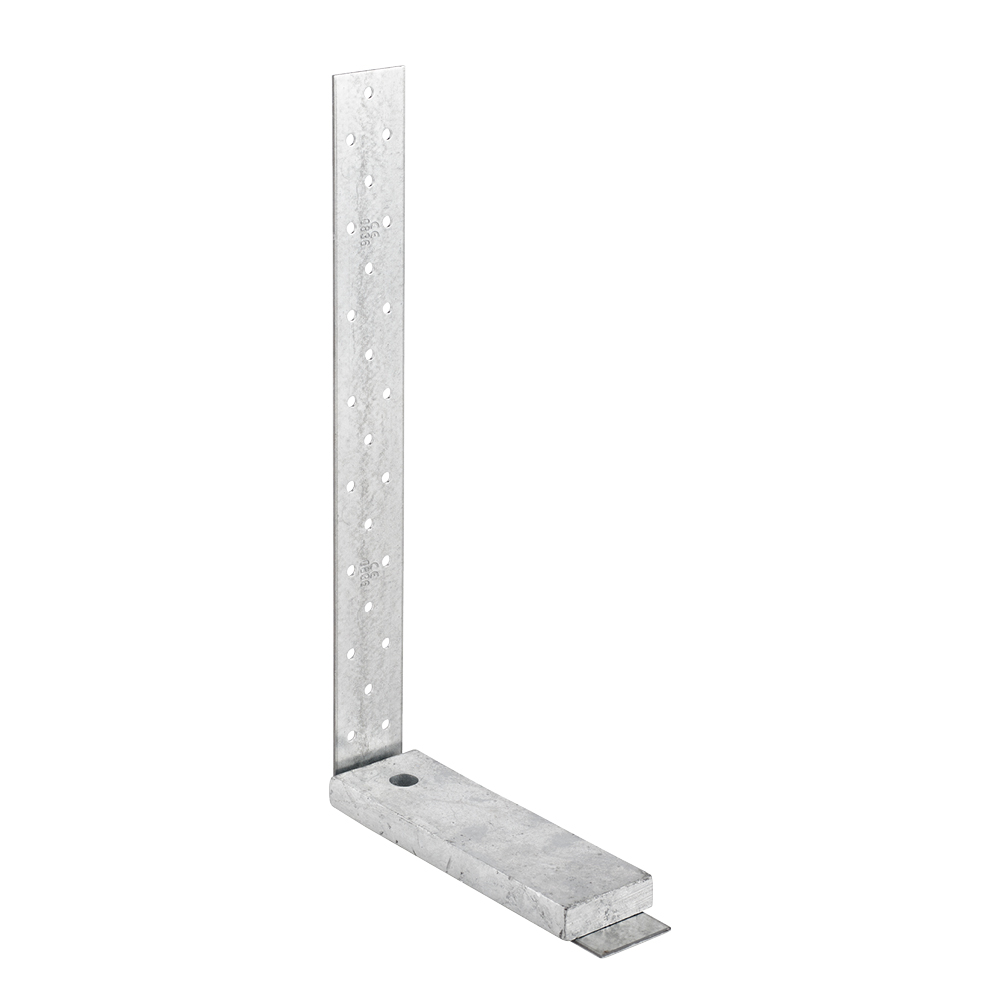

HD main.jpg

Produktinformasjon

Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm

Fordeler

  • Beslagene er velegnet til innfesting i betong

Applikasjoner

Skjøter

  • Tre-søyle skjøter

Bruksområder

  • HD Trekkanker brukes til forankring av tresøyler til betongfundament. Den lange loddrette fliken gjør det mulig å forankre søyler, også der søylen har en underliggende svill
  • Med trekkanker kan trekonstruksjoner som er utsatt for løftende krefter, settes fast til betongkonstruksjoner

Tekniske data

Dimensjoner

Dimensjoner

Dimensjoner
Referansebeslag dimensjoner
annetproduktdimensjoner[mm]bjelkeflens B
NOB nr.antall per eskevekt[kg]A[mm]B[mm]C[mm]D[mm]E[mm]G[mm]t[mm]rundrund
Ø5[mm]Ø14[mm]Ø18[mm]Ø22[mm]
HD340M12G2338272410.01.3342182401527502241--
HD400M16G2338273210.01.240312340152860329-1-
HD420M16G233827408.02.442222260203760250-1-
HD420M20G2338275710.01.242210260203760250--1

E = boreavstand fra veggen

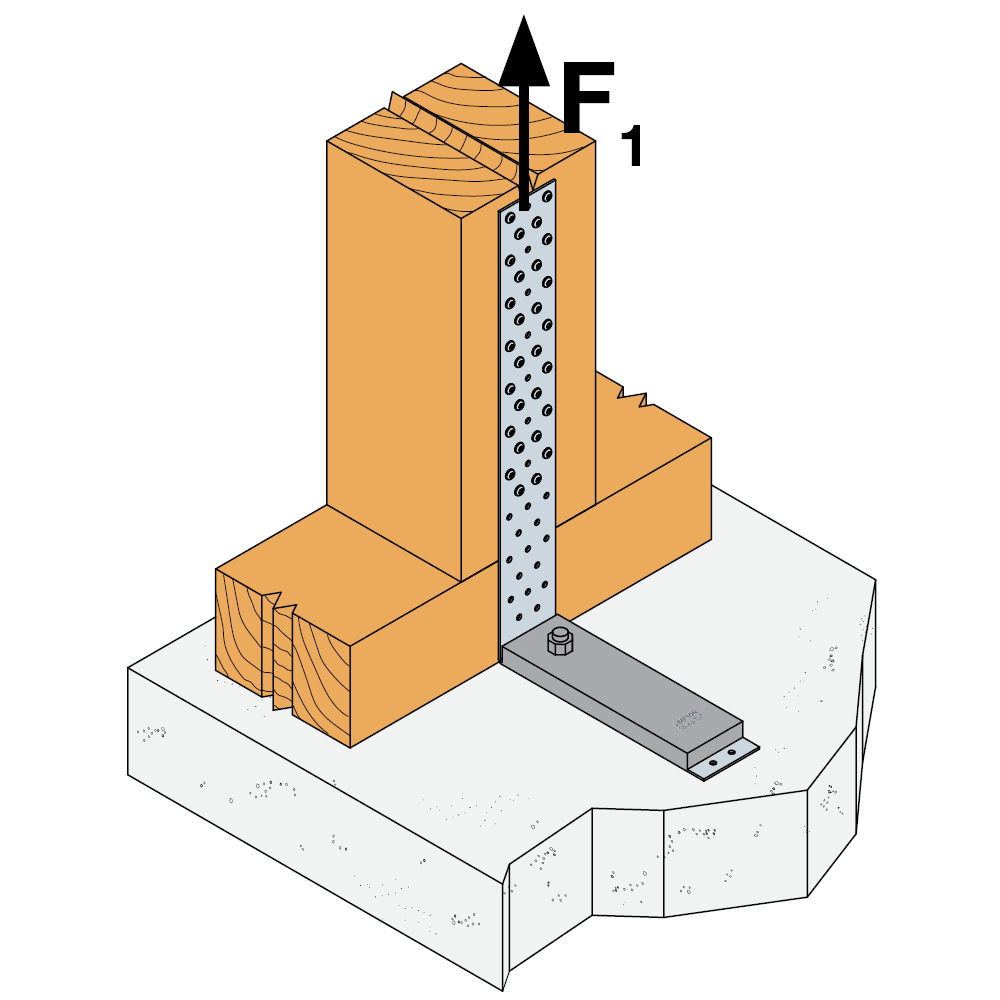

Lastbæreevnetabell (karakteristiske verdier)

Lastbæreevnetabell (karakteristiske verdier)
ReferanseHoldowns kapasitet
produkt capacities - tre to betong
antall of FastenersCapacities[kN]
bjelkeflens BR₁,ₖBolt factor
antallantalltype
HD340M12Gn1.0M12min. (n x Rlat.k; 17,8/kmod)1.2
HD400M16Gn1.0M16min. (n x Rlat.k; 23,4/kmod)1.3
HD420M16Gn1.0M16min. (n x Rlat.k; 26,8/kmod)1.2
HD420M20Gn1.0M20min. (n x Rlat.k; 26,8/kmod)1.8

For regningsmæssig bæreevne se ”Generel information”
Rlat,k = karakteristisk tværbæreevne af ét forbindelsesmiddel.
Antal forbindelsesmidler n = neff iht. Eurocode 5 (8.3.1.1)

Montering

Montering

Innfesting

  • Til innfesting i søylen brukes CNA4,0xℓ kamspiker eller CSA5,0xℓ beslagskruer. Innfestingen til betongen utføres med bolt M12, M16 eller M20

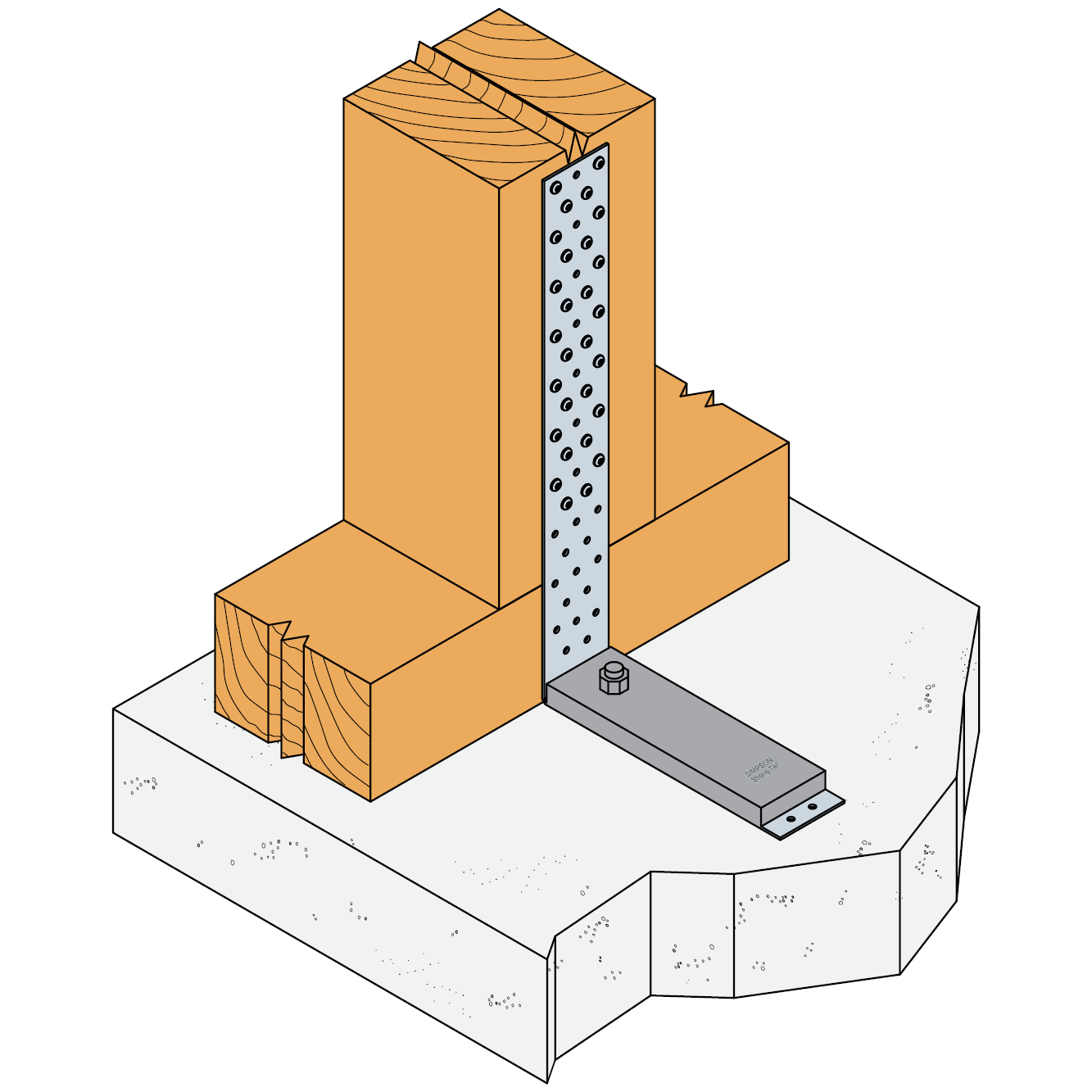

HD340M12G install wood wood

Sertifiseringer

Ytelseserklæring (DoP)

se-dop-e07-0285-08-s-2.pdf
product.doc.history.show
se-dop-e07-0285-06.pdf
se-dop-e07-0285-issue-5.pdf
se-dop-e07-0285-issue-4.pdf
89896f6e178b3568c92f189fadf9a96dfcb26dfb-pdf.pdf
uk-dop-e07-0285-07.pdf
product.doc.history.none

Europeisk teknisk vurdering (ETA)

eta-07-0285-2021-12-09.pdf
product.doc.history.none

Environmental Product Declarations (EPD)

epd-certificate-sst-connectors

CAD og BIM-bibliotek

2D

HD340M12G

HD400M16G

HD420M16G

HD420M20G

3D

HD340M12G

HD400M16G

HD420M16G

HD420M20G

3D Simplified

HD340M12G

HD400M16G

HD420M16G

HD420M20G

ZIP-pakker
