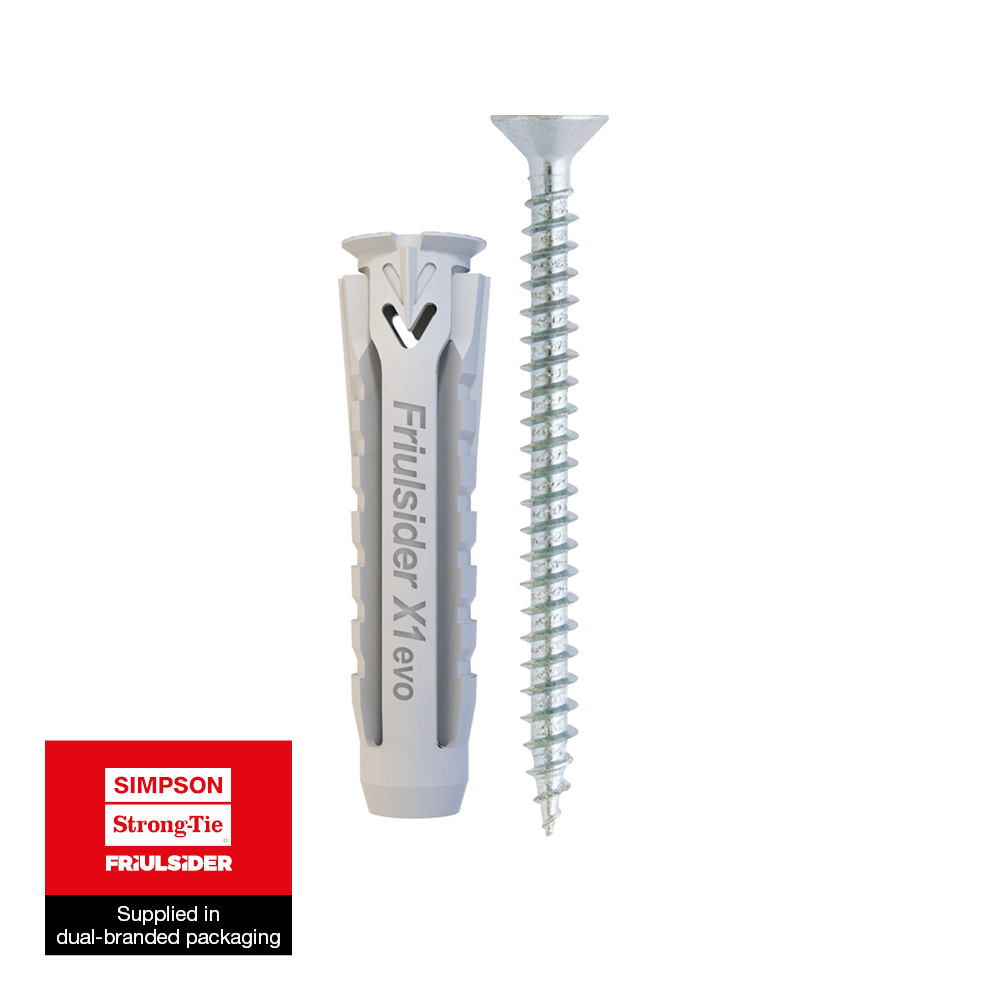

X1 evo
Universal Nylon plugg
X1 eco universalplugg i Ø5 -Ø14mm er designet til innfesting i massive og hule materialer.
Ny
Produktinformasjon
Bilder
Egenskaper

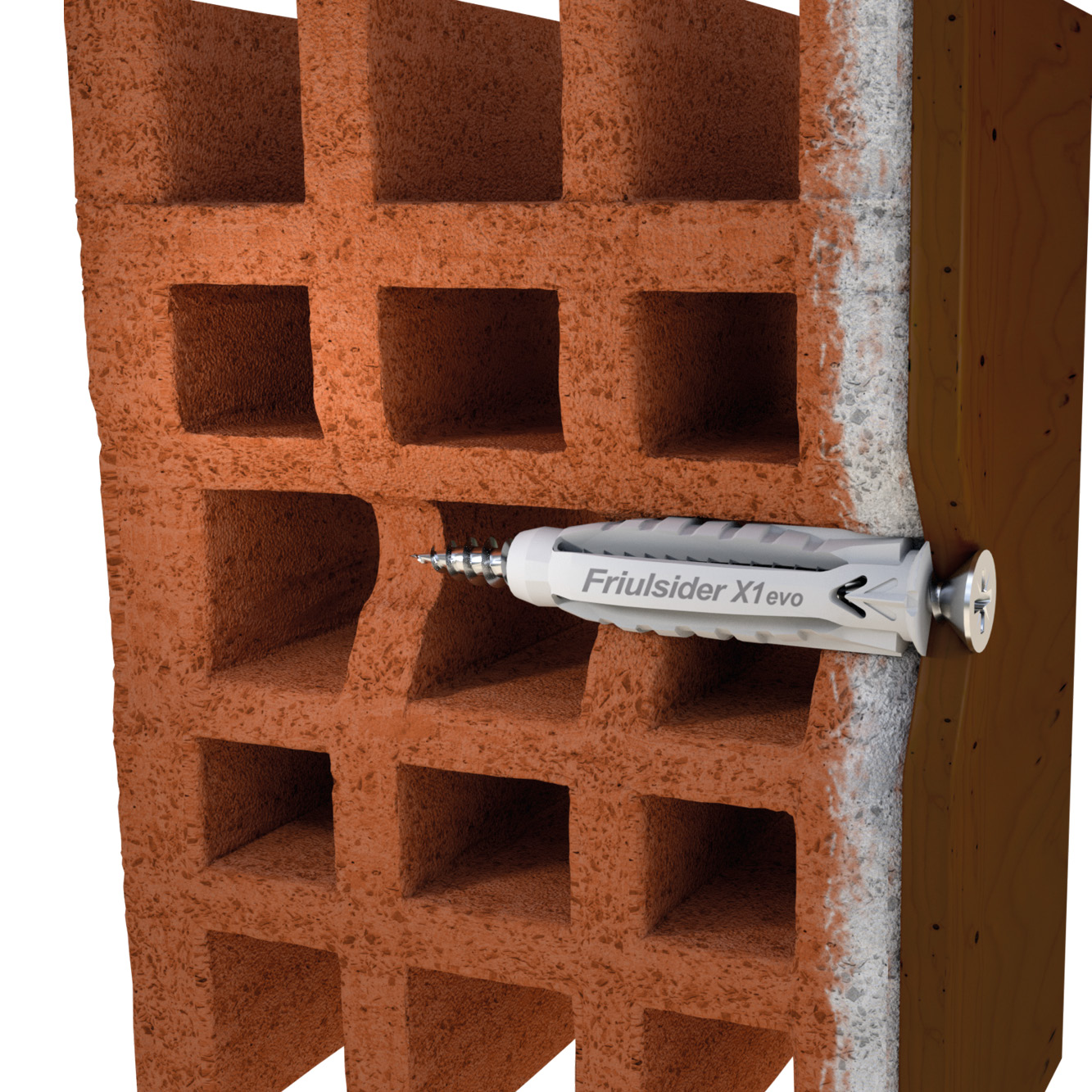

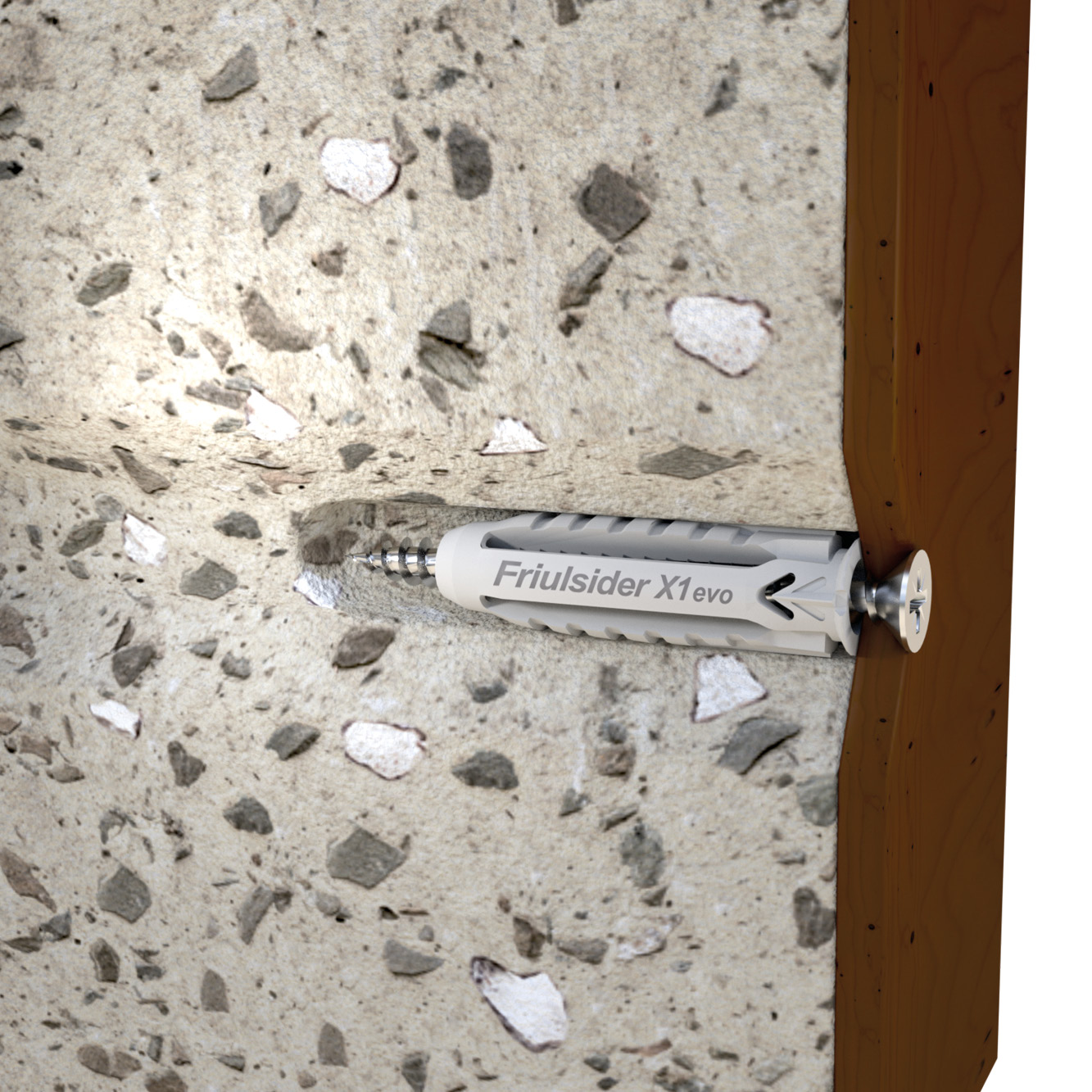

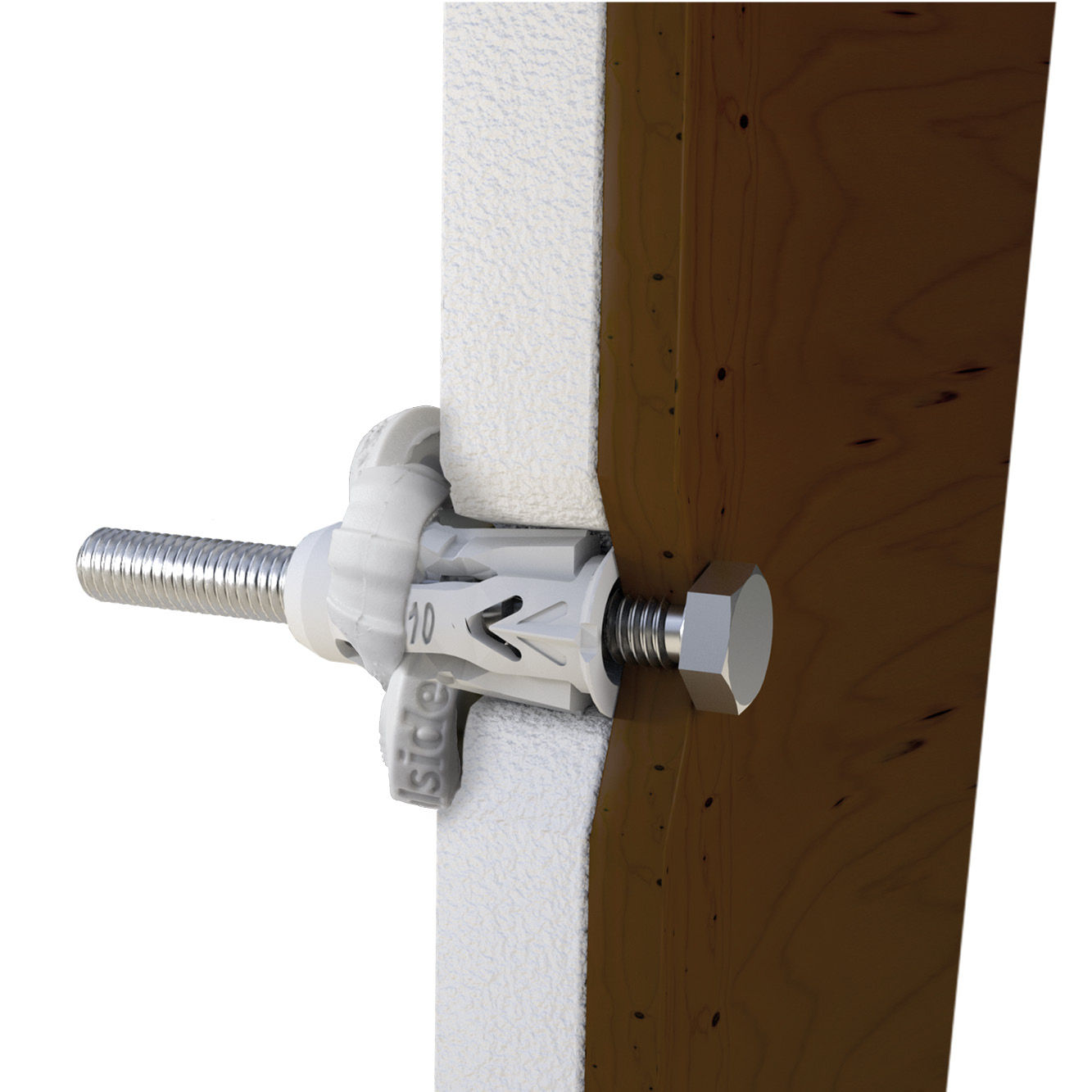

Applikasjoner
Tekniske data
Produktdimensjon – Kun plugg
Dimensjoner
| Referanse | Nylon fixings dimensjoner | Nylon fixings monteringsdata | |||||
|---|---|---|---|---|---|---|---|
| Info produkt[mm] | monteringsdata | ||||||
| produktreferanse | skrue diameter (Min / Max) | antall per outer eske[mm] | hull diameter x anker lengde [dₒxL][mm] | hull diameter [dₒ][mm] | Min. hull dybde* [h₁][mm] | Nominal embedment dybde* [hₙₒₘ][mm] | |
| 6007000502500 | X1 evo | - | 3200.0 | Ø5x25 | 5 | 35 | 25 |
| 6007000603000 | X1 evo | Ø4 - Ø5 | 3200.0 | Ø6x30 | 6 | 40 | 30 |
| 6007000804000 | X1 evo | Ø4,5 - Ø6 | 1600.0 | Ø8x40 | 8 | 50 | 40 |
| 6007001005000 | X1 evo | Ø6 - Ø8 | 800.0 | Ø10x50 | 10 | 60 | 50 |
| 6007001206000 | X1 evo | Ø8 - Ø10 | 400.0 | Ø12x60 | 12 | 70 | 60 |
| 6007001407000 | X1 evo | - | 160.0 | Ø14x70 | 14 | 80 | 70 |
* Values refer to installation on solid or part hollow base materials.
* Load values, please refer to the document in the download tab of the page.
* These values are for guidance only
Produktdimensjon – Plugg med sponplateskrue
Dimensjoner
Tabellen "Produktdimensjon – Plugg med sponplateskrue" kan ikke vises: ingen referanser tilgjengelig.

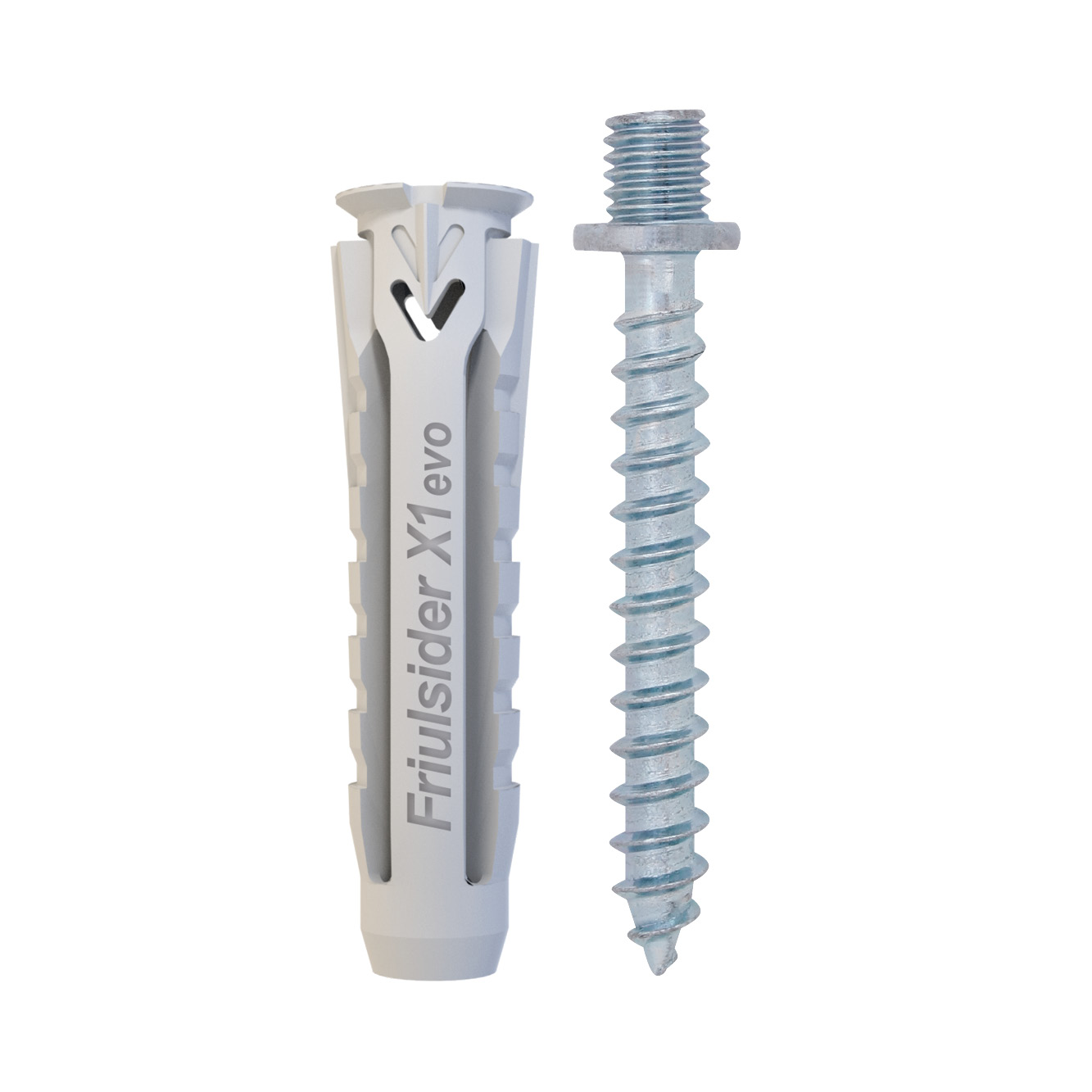

Produktdimensjon – Plugg med dobbel gjenget skrue
Dimensjoner
Tabellen "Produktdimensjon – Plugg med dobbel gjenget skrue" kan ikke vises: ingen referanser tilgjengelig.

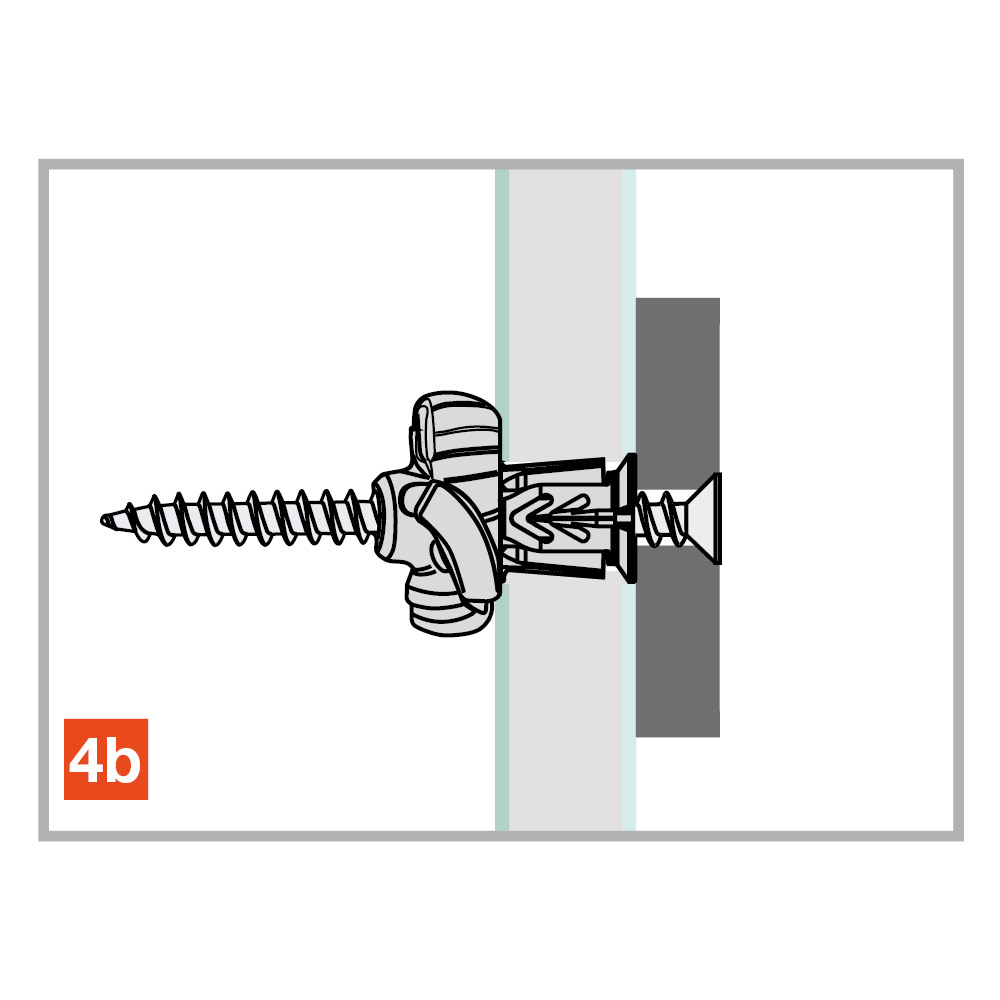

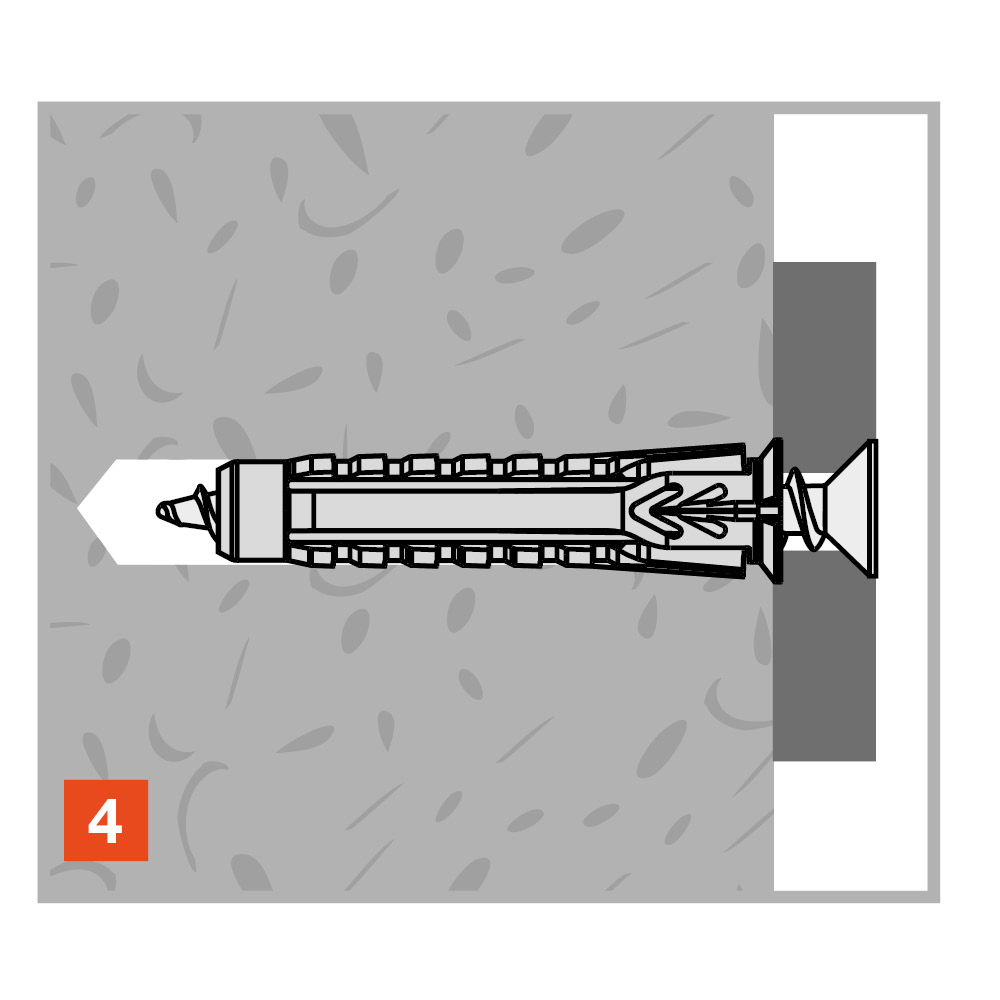

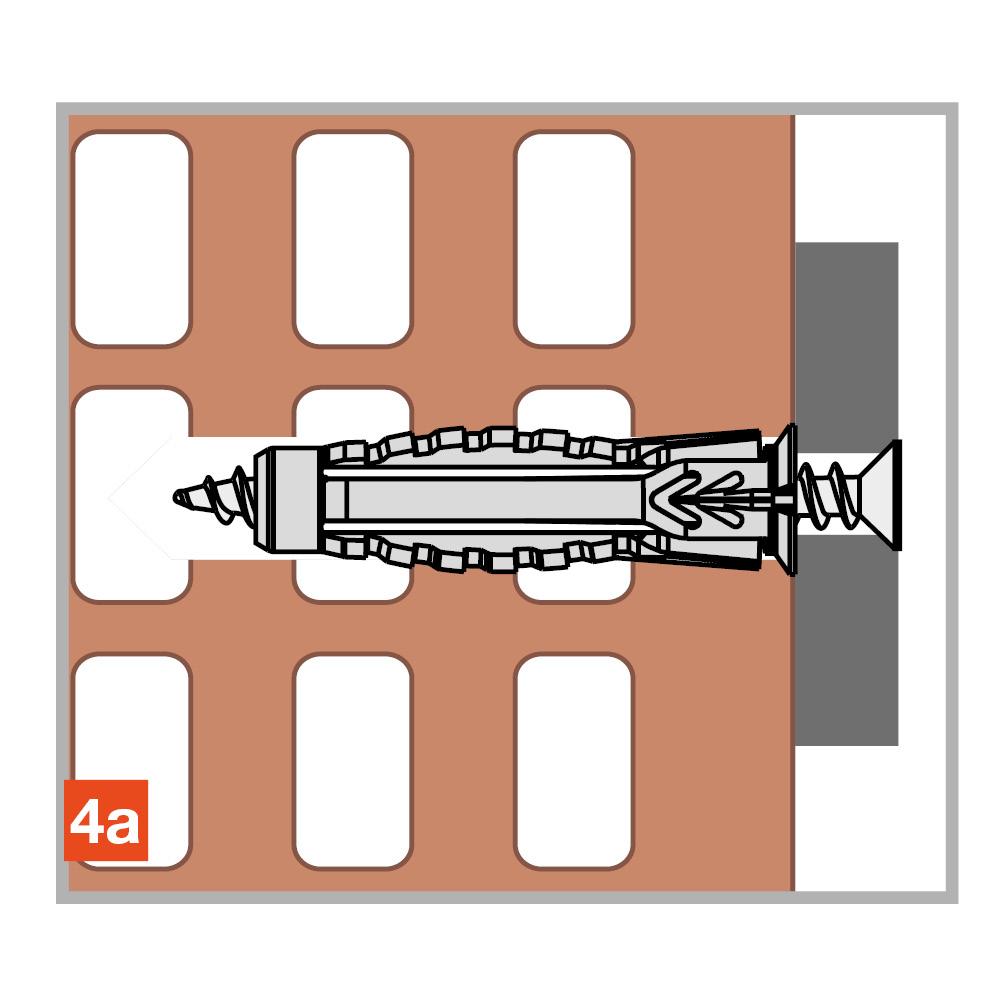

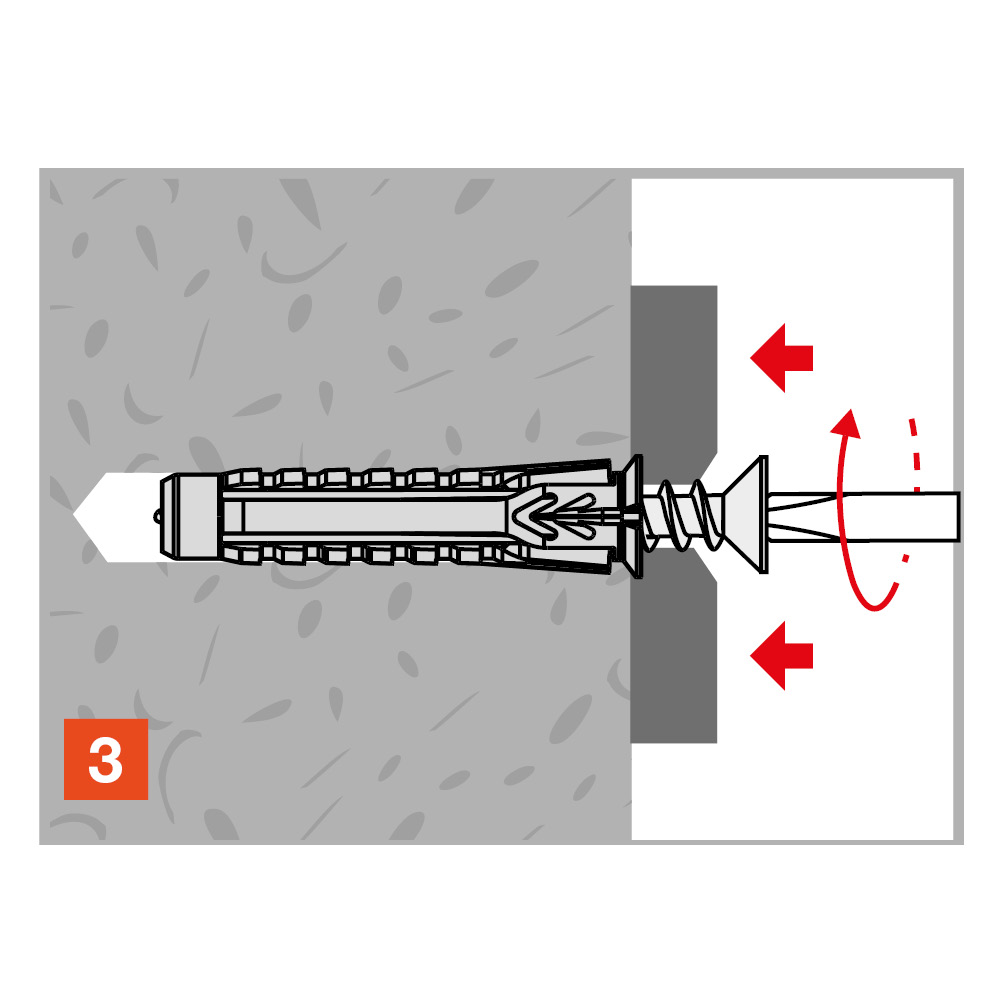

Montering
Montering
