Universalbeslag

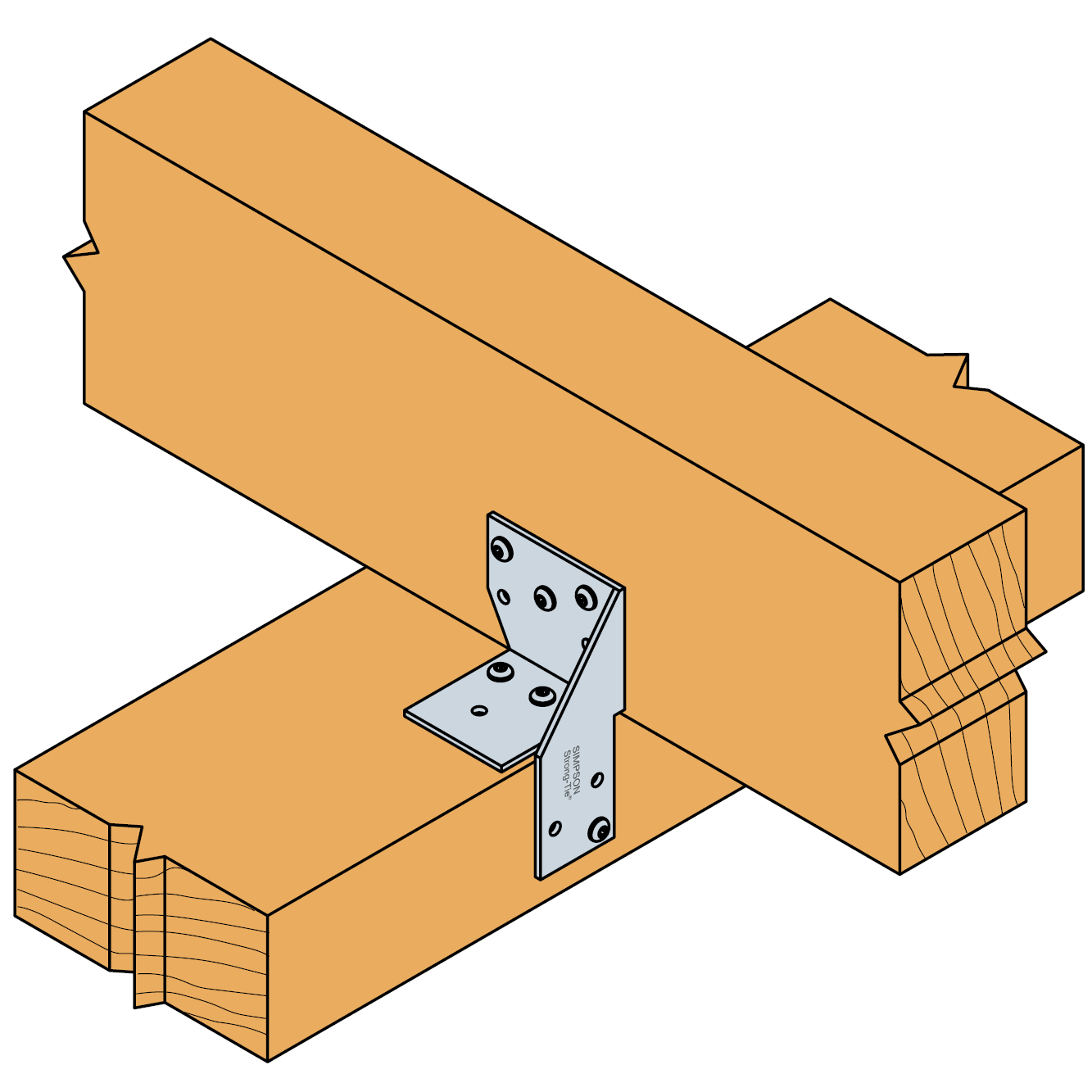

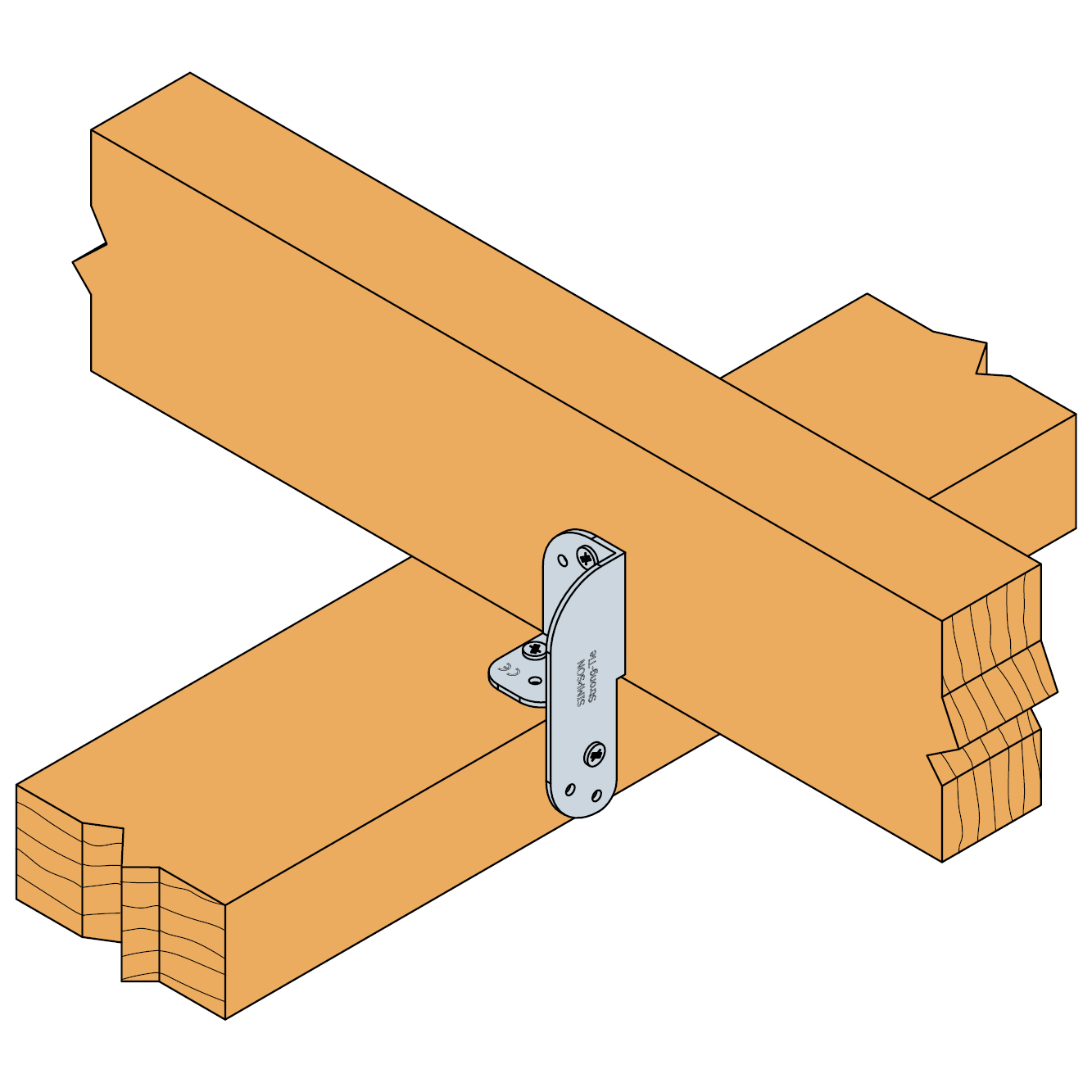

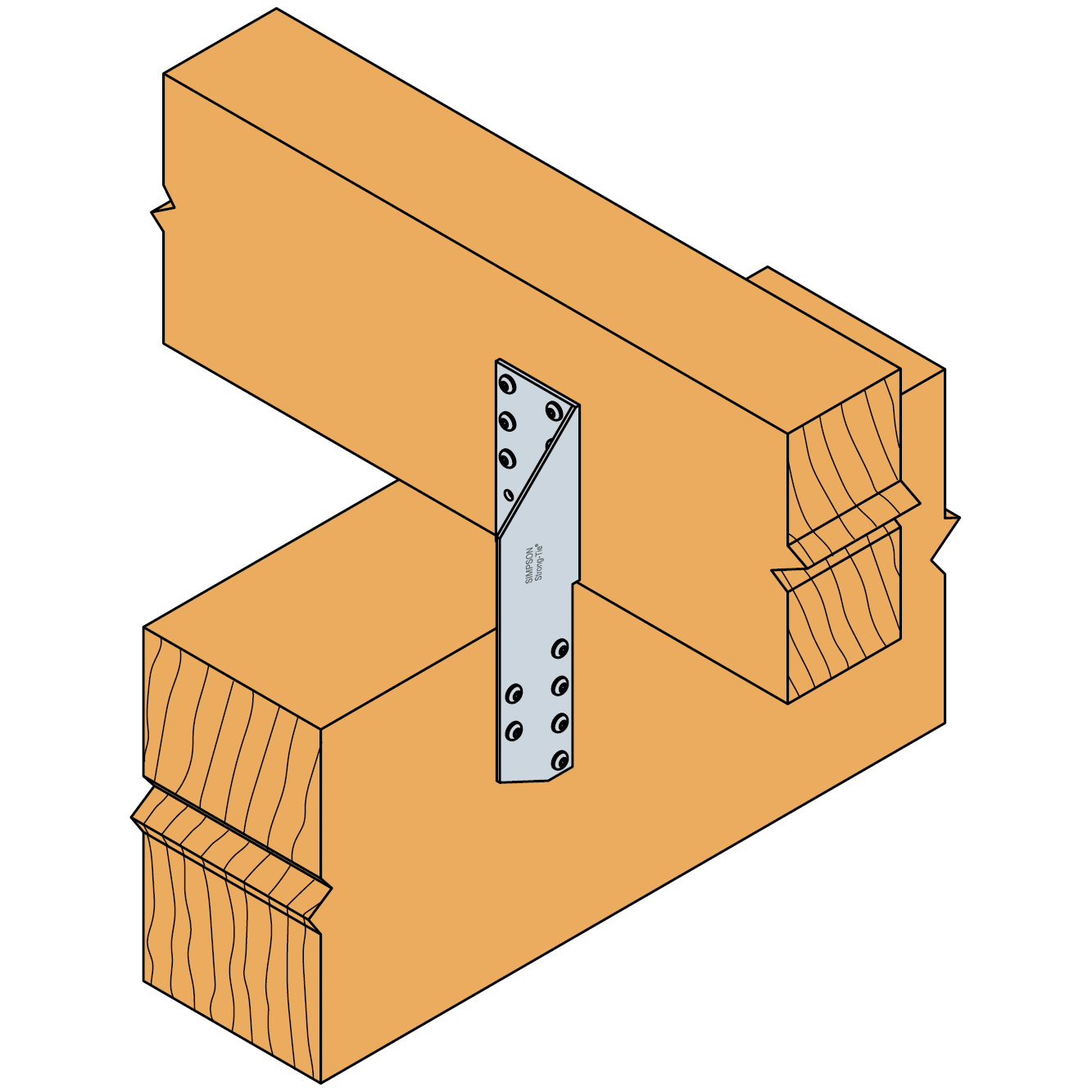

Universalbeslagene brukes i bjelke-bjelke skjøter. Når det brukes to beslag per skjøt, skal de plasseres diagonalt overfor hverandre. UNI96 er anvendelig til kryssende skjøter mellom sperrer og lekter i 45 mm bredde.
Beslagene lages i høyre-og venstreutgaver og selges enkeltvis.
CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
Elgalvanisert stål 20 µm
Produktinformasjon
Bilder
Egenskaper
Applikasjoner
Tekniske data
Dimensjoner
Dimensjoner
| Art. nr. | NOBB nr. | Dimensjoner [mm] | Hull | Minimum bjelkehøyde [mm] | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | t | Ø | Antall | |||
| UNI96L | 21220306 | 96 | 34 | 35 | 46 | 2 | 4 | 3 + 3 + 2 | 58 |
| UNI100L | 21220223 | 100 | 52.5 | 62.5 | 47.5 | 2.5 | 5 | 5 + 3 + 3 | 63 |
| UNI130L | 21220280 | 130 | 61.5 | 62.5 | 58 | 2.5 | 5 | 8 + 5 + 5 | 82 |
| UNI190L | 21220264 | 192 | 49.5 | 49.5 | 96 | 2 | 5 | 7 + 6 + 1 | 108 |
| UNI96R | 21220314 | 96 | 34 | 35 | 46 | 2 | 4 | 3 + 3 + 2 | 58 |
| UNI100R | 21220330 | 100 | 52.5 | 62.5 | 47.5 | 2.5 | 5 | 5 + 3 + 3 | 63 |
| UNI130R | 21220298 | 130 | 61.5 | 62.5 | 58 | 2.5 | 5 | 8 + 5 + 5 | 82 |
| UNI190R | 21220272 | 192 | 49.5 | 49.5 | 96 | 2 | 5 | 7 + 6 + 1 | 108 |
Lastbæreevne tabell (karakteristiske verdier), minimum utspikring
| Art. nr. | Innfesting | Karakteristisk bæreevne (kN) for to beslag per skjøt, satt diagonalt | ||
|---|---|---|---|---|
| Type | R1,k | R2,k=R3,k | R4,k=R5,k | |
| UNI190R | CNA4,0x40 | 7.9 | 4.5 | Min.4.3; 3.9(b+7)/e |
Lastbæreevne tabell (karakteristiske verdier), maksimum utspikring
| Art. nr. | Innfesting | Karakteristisk bæreevne (kN) for to beslag per skjøt, satt diagonalt | ||
|---|---|---|---|---|
| Type | R1,k | R2,k=R3,k | R4,k=R5,k | |
| UNI96L | CNA3,1x40 | 3.4 | 1.9 | Min.3.9; 2.2(b+10)/e |
| UNI100L | CNA4,0X40 | 5.8 | 4.7 | Min.7.3; 2.9(b+16)/e |
| UNI130L | CNA4,0X40 | 10.8 | 7.9 | Min.7.9; 5.4(b+21)/e |
| UNI190L | CNA4,0x40 | 16 | 5.4 | Min.5.8; 7.4(b+7)/e |
| UNI96R | CNA3,1x40 | 3.4 | 1.9 | Min.3.9; 2.2(b+10)/e |
| UNI100R | CNA4,0X40 | 5.8 | 4.7 | Min.7.3; 2.9(b+16)/e |
| UNI130R | CNA4,0X40 | 10.8 | 7.9 | Min.7.9; 5.4(b+21)/e |
| UNI190R | CNA4,0x40 | 16 | 5.4 | Min.5.8; 7.4(b+7)/e |

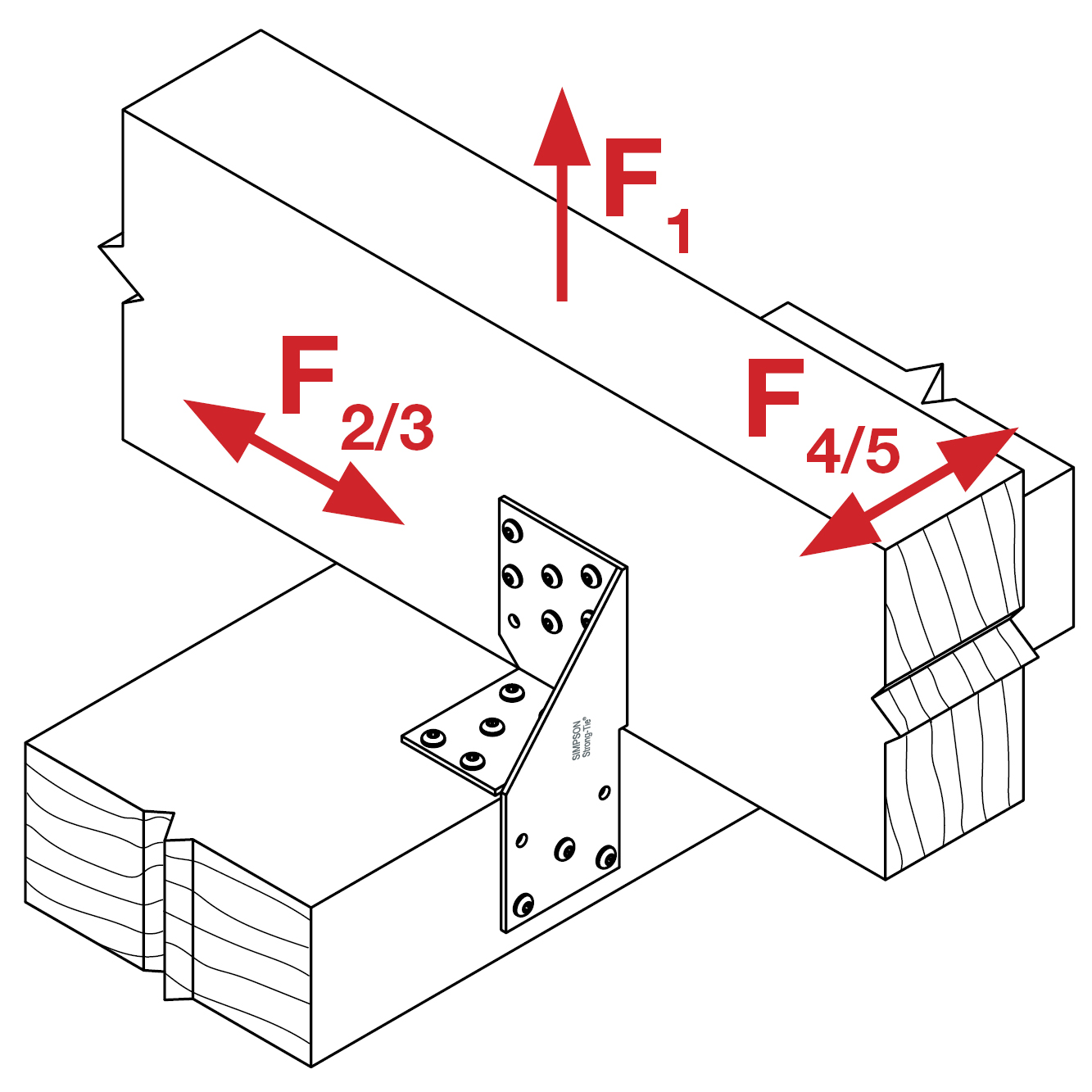

e og b settes inn i mm.
Hvis åsen er hindret i å rotere, vil bæreevnen R1,k i en skjøt med bare ett beslag være halvparten av bæreevnen i en skjøt med to beslag. Hvis åsen kan rotere, kan bæreevnen av UNI190 beregnes. Se ETA på hjemmesiden vår, strongtie.no
Ved bruk av to beslag UNI190 overfor hverandre på hver sin side av en ås (det vil si ikke diagonalt), kan alle bæreevner per beslag ved denne sammenføyningen finnes i ETA for ett beslag per skjøt. Bæreevnen for F1 fås ved å sette f lik null. Bæreevnen for F2 og F3 er uendret. For F4 og F5 brukes den minste verdien av F4 og F5
