BAN-S

Vindtrekkbånd, Syrefast

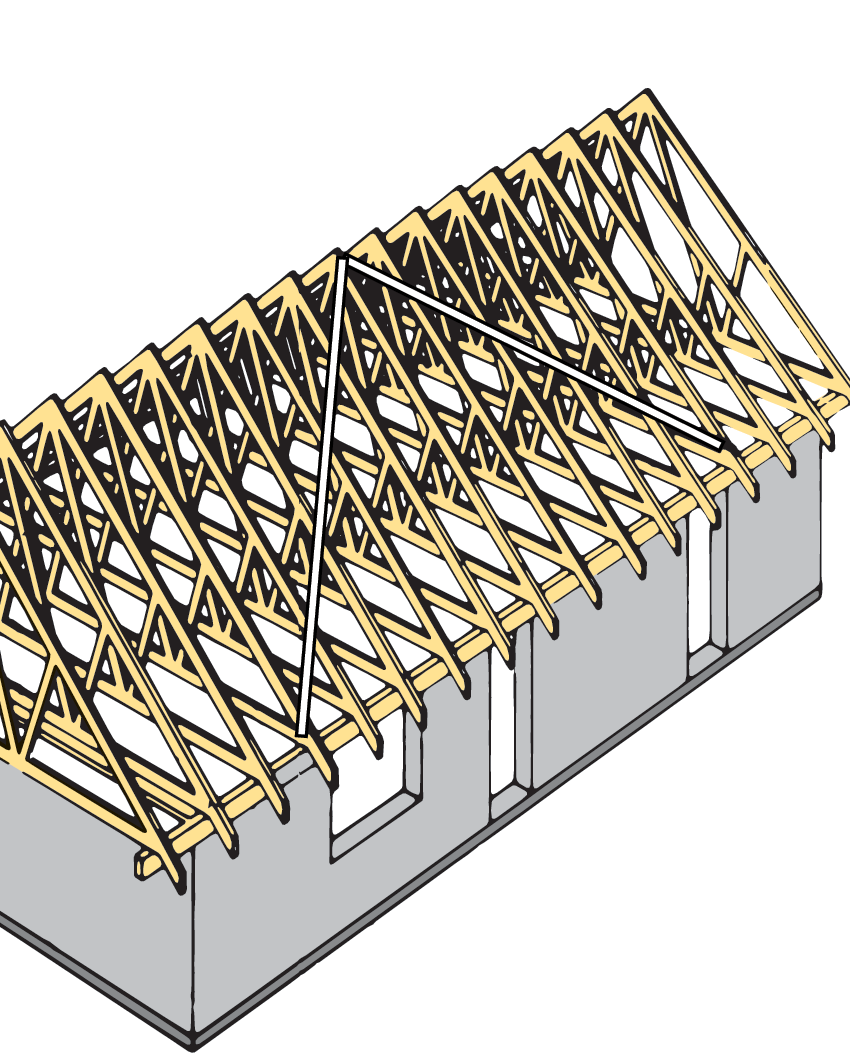

Syrefaste BAN-S vindtrekkbånd brukes til forankring og avstiving av takkonstruksjoner, som beskrevet i vår vindavstivingskatalog (www.strongtie.no). Vindtrekkbånd med bredde på 25, 40 og 60 mm inngår som trekkbånd i vindavstivingssystemene. Vindtrekkbånd 80 x 2,0 kan brukes der det kreves større trekkstyrke i båndet. For at båndene skal være virksomme, skal de være stramme i det ferdige bygget.

CE-merket
Anvendelsesklasse 3
A4 rustfri syrefast

Produktinformasjon

Bilder

Egenskaper

Materiale

  • Stålkvalitet:
    Rustfritt stål som 1.4404, i henhold til EN 10088 eller lignende kvalitet
  • Korrosjonsbeskyttelse:
    Rustfri/syrefast -  A4

Fordeler

  • Rustfri utgave
  • Muliggjør forankring og avstiving av trekonstruksjoner

Applikasjoner

Skjøter

  • Forankring av trekonstruksjoner
  • Avstiving av trekonstruksjoner

Bruksområder

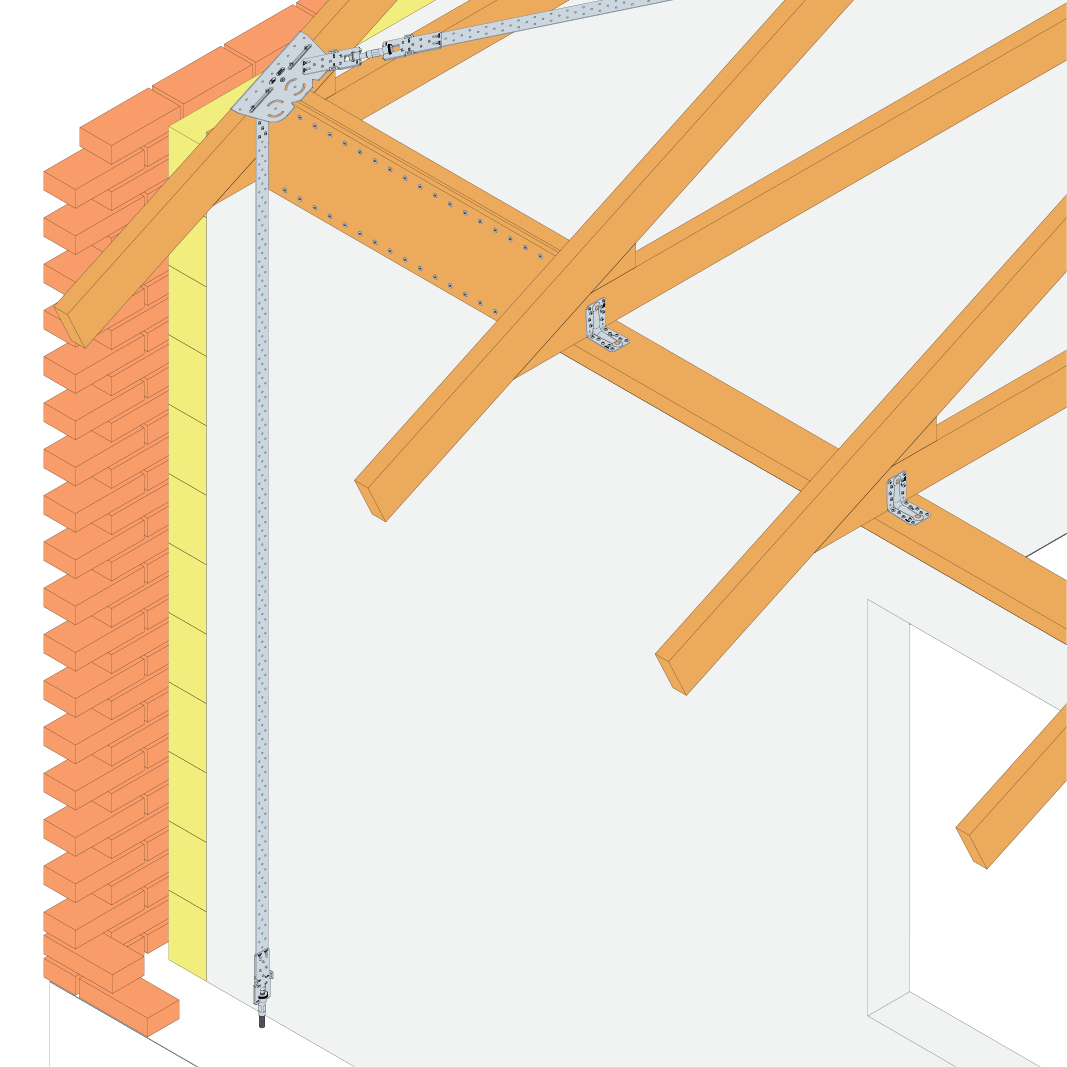

  • Vindtrekkbånd BAN brukes til forankring og avstiving av trekonstruksjoner

Tekniske data

Dimensjoner

Mål

Art. nr. NOBB nr. Mål Huller
A [mm] B [m] t [mm] Ø [mm]
BAN204025S21221353402525
Array

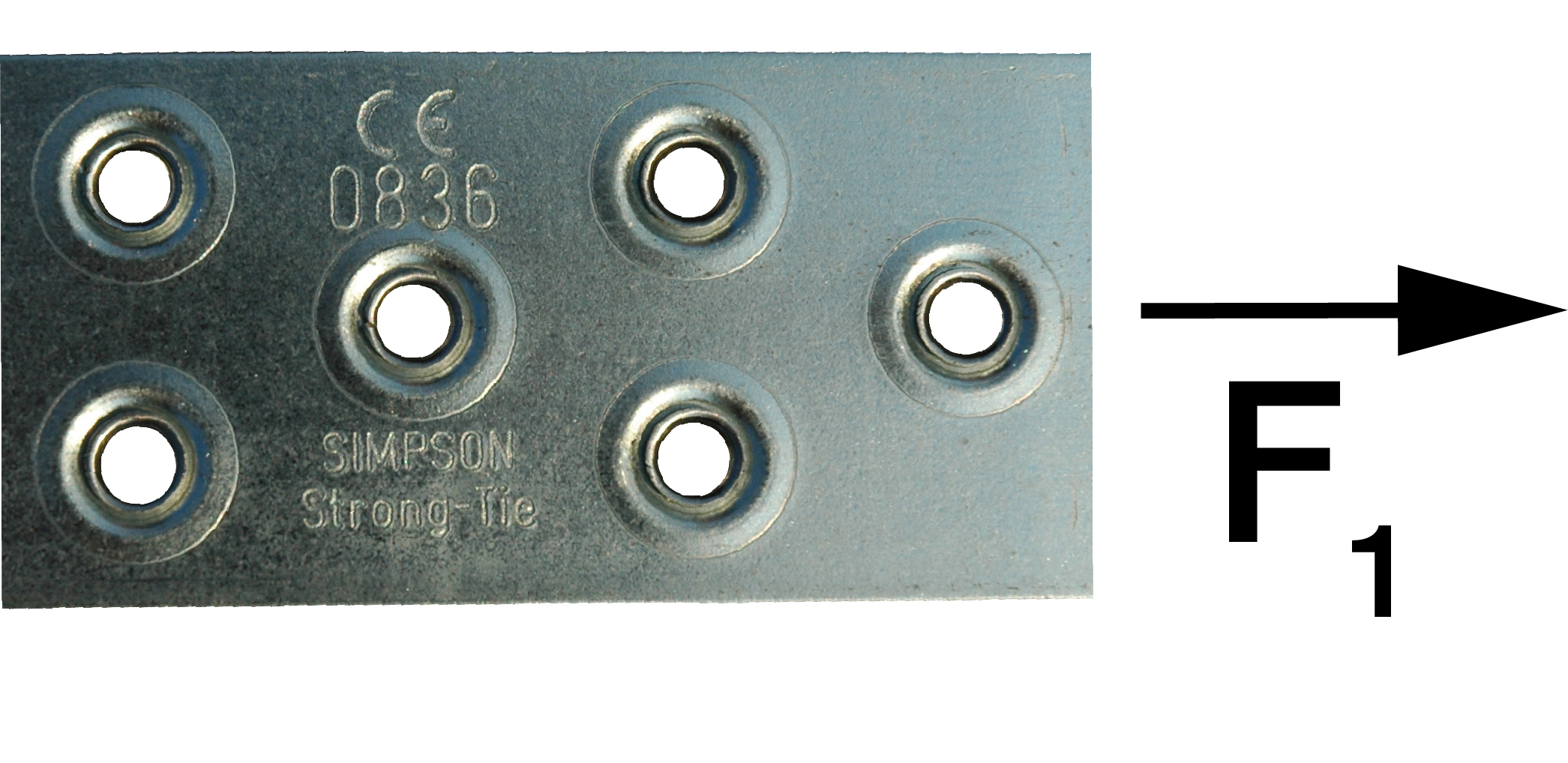

Lastbæreevnetabell (karakteristiske verdier)

Art. nr. Karakteristisk bæreevne R1,k (kN) min. af:
Stål Tre - ved anvendelse av kamspik CNA4,0x
35 40 60
BAN204025S17.81.68 x n1.83 x n2.36 x n
Array

Montering

Montering

Innfesting

  • Ved innfesting av vindtrekkbånd i en trekonstruksjon, brukes CNA4,0xℓ kamspiker eller CSA5,0xℓ beslagskruer (merk at bæreevnen reduseres ved bruk av rustfrie CSA beslagskruer)
  • Det anbefales alltid å bruke tilkoblingsbeslag for oppnåelse av maksimal tilkoblingsstyrke til sperrekonstruksjonen
  • Ved innstøping bestemmes den nødvendige innstøpingslengden av betongkvaliteten og kreftenes størrelse

For guide til valg av bånd, henviser vi til vindavstivingskatalogen eller til kapittel 14 i produktkatalogen vår, som du finner på www.strongtie.no



Sertifiseringer

Ytelses Erklæring (DoP)

CAD bibliotek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
