VIMTK
Vindusmontasjesett

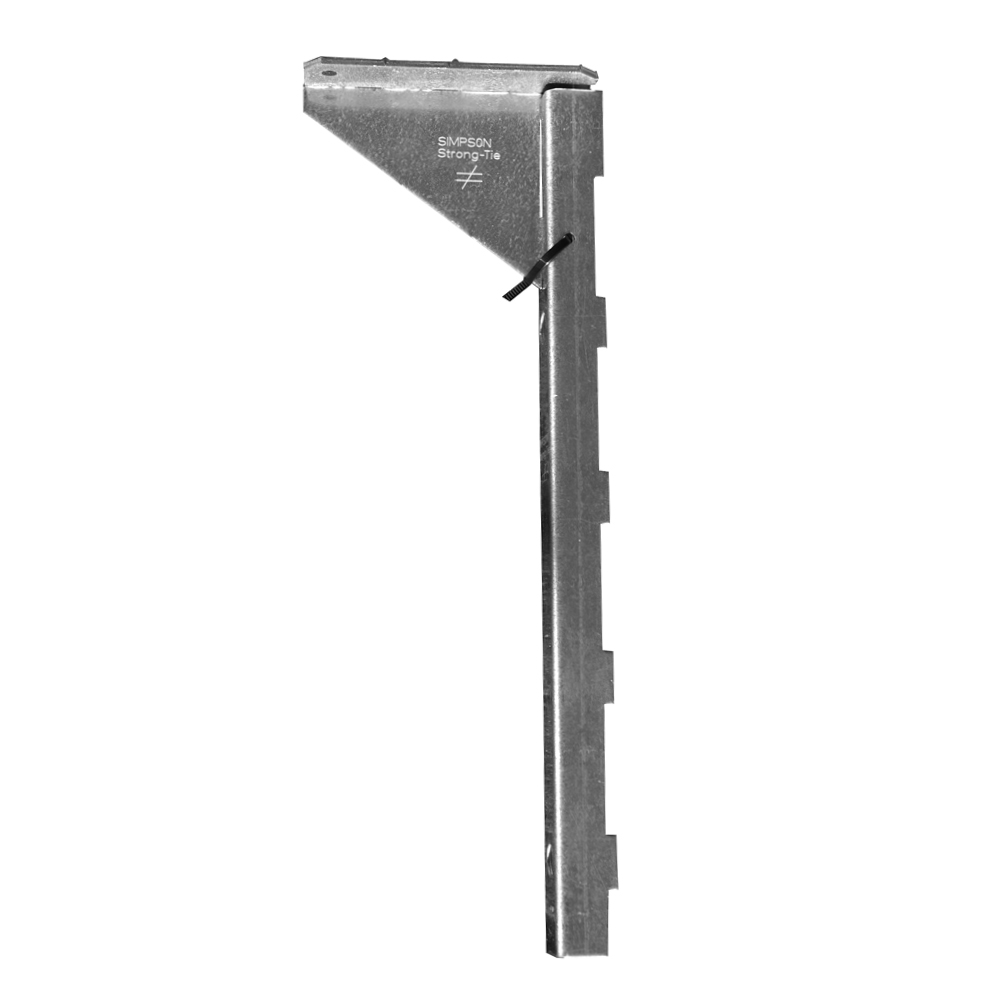

Vindusmontasjebeslag VIMTK konsollbeslag brukes til understøtting av vinduselement ved bygg med utvendig isolasjon på teglsteinsvegger og betongvegger. Beslaget opptar den loddrette vekten av vinduet. I sider, topp og bunn settes nødvendige trykk- og skråbeslag for å holde fast vinduet.
Merk: Det må påregnes to arbeidsdagers leveringstid på beslagene.
Spesielle konsollbeslag VIMTK lages med ti arbeidsdagers leveringstid.
Vindusmontasjesettene inneholder følgende:
- VIMTK1152:
1 stk. konsollbeslag, VIMTK1152
- VIMTK1153:
1 stk. konsollbeslag, VIMTK115
Anvendelsesklasse 2
Produktinformasjon
Bilder
Egenskaper
Applikasjoner
Tekniske data
Mål
Dimensjoner
| Referanse | beslag dimensjoner | |||||||
|---|---|---|---|---|---|---|---|---|
| annet | produktdimensjoner[mm] | hull | ||||||
| NOB nr. | Description | antall per eske | vekt[kg] | A[mm] | B[mm] | diameter | antall | |
| VIMTK1152 | 46299521 | Standard vare | 10 | 0.55 | 115 | 330 | 12.5 | 2 |
| VIMTK1153 | 46299835 | Produceres på ordre | 10 | 0.75 | 115 | 530 | 12.5 | 3 |
| VIMTK150 | - | Produceres på ordre | - | - | 150 | 330-530 | 12.5 | 2 |
| VIMTK170 | - | Produceres på ordre | - | - | 170 | 330-530 | 12.5 | 2 |
| VIMTK215 | - | Produceres på ordre | - | - | 215 | 330-530 | 12.5 | 2 |
