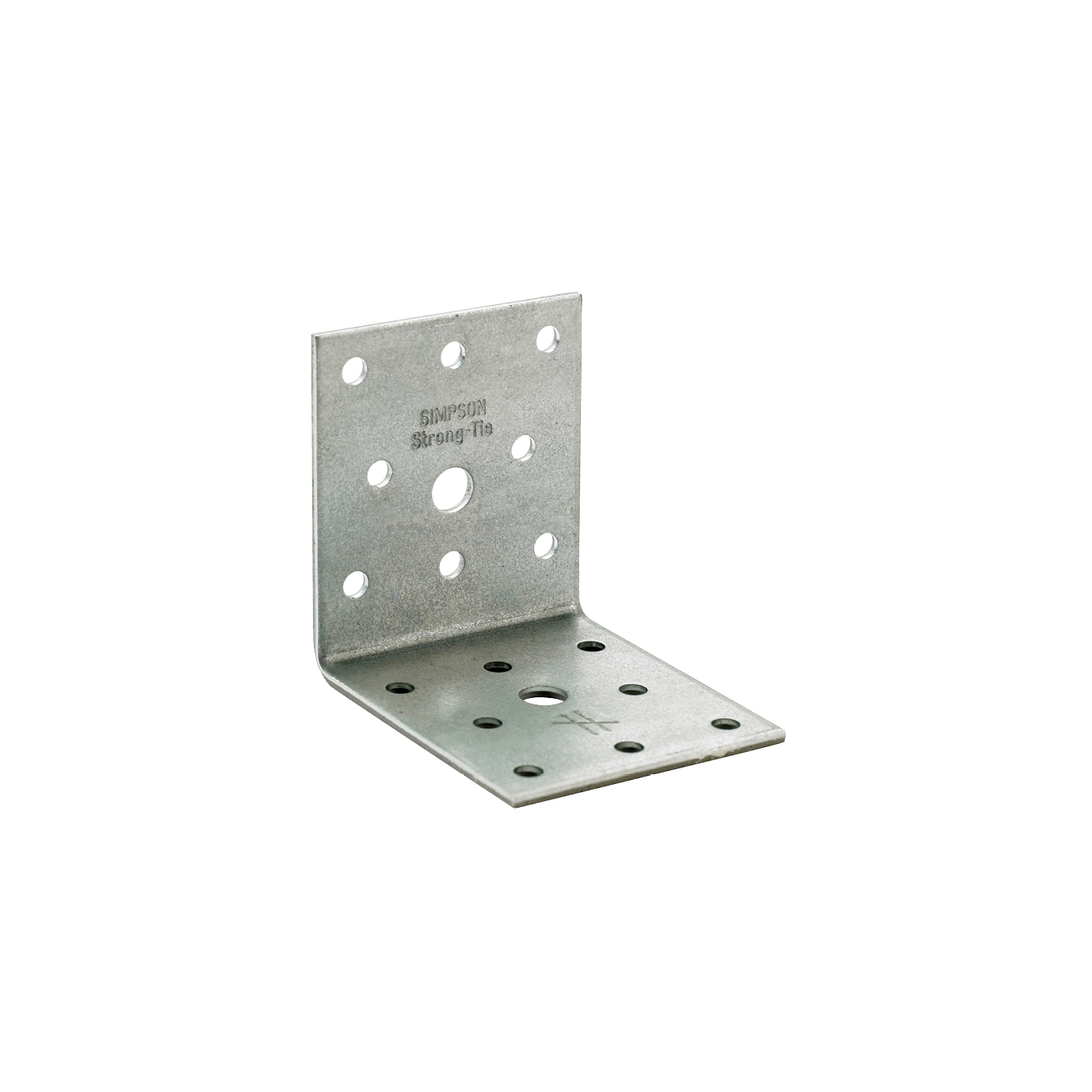

AB55365

Vinkelbeslag

AB55365 vinkelbeslag brukes ved små bjelkedimensjoner til tre-tre skjøter eller til skjøting mellom trebjelker og betong. Det skal alltid brukes to vinkelbeslag per skjøt.

Anvendelsesklasse 2

Produktinformasjon

Bilder

Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider - i henhold til en sinklagstykkelse på cirka 20 μm
  • Finnes også i en rustfri utgave: AB55365S

Fordeler

  • Kompakt vinkel
  • Forskjellige innfestingsmuligheter, avhengig av hvilket emne vinkelen skal settes fast i - CNA kamspiker, CSA beslagskruer eller M8 bolt

Applikasjoner

Skjøter

  • Tre-tre skjøter
  • Tre-betong skjøter

Bruksområder

  • Brukes i skjøter ved små materialdimensjoner

Tekniske data

Dimensjoner

Dimensjoner

Art. nr. NOBB nr. Dimensjoner [mm] Huller flik A Flik B
A B C t Ø5 [mm] Ø8,5 [mm] Ø5 [mm] Ø8,5 [mm]
AB55365429481066565552.58181

Installasjon

Installasjon

Innfesting

  • Som innfesting i treverk brukes CNA4,0xℓ kamspiker eller CSA5,0xℓ beslagskruer
  • Til innfesting i betong brukes en M8 bolt

CAD bibliotek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
