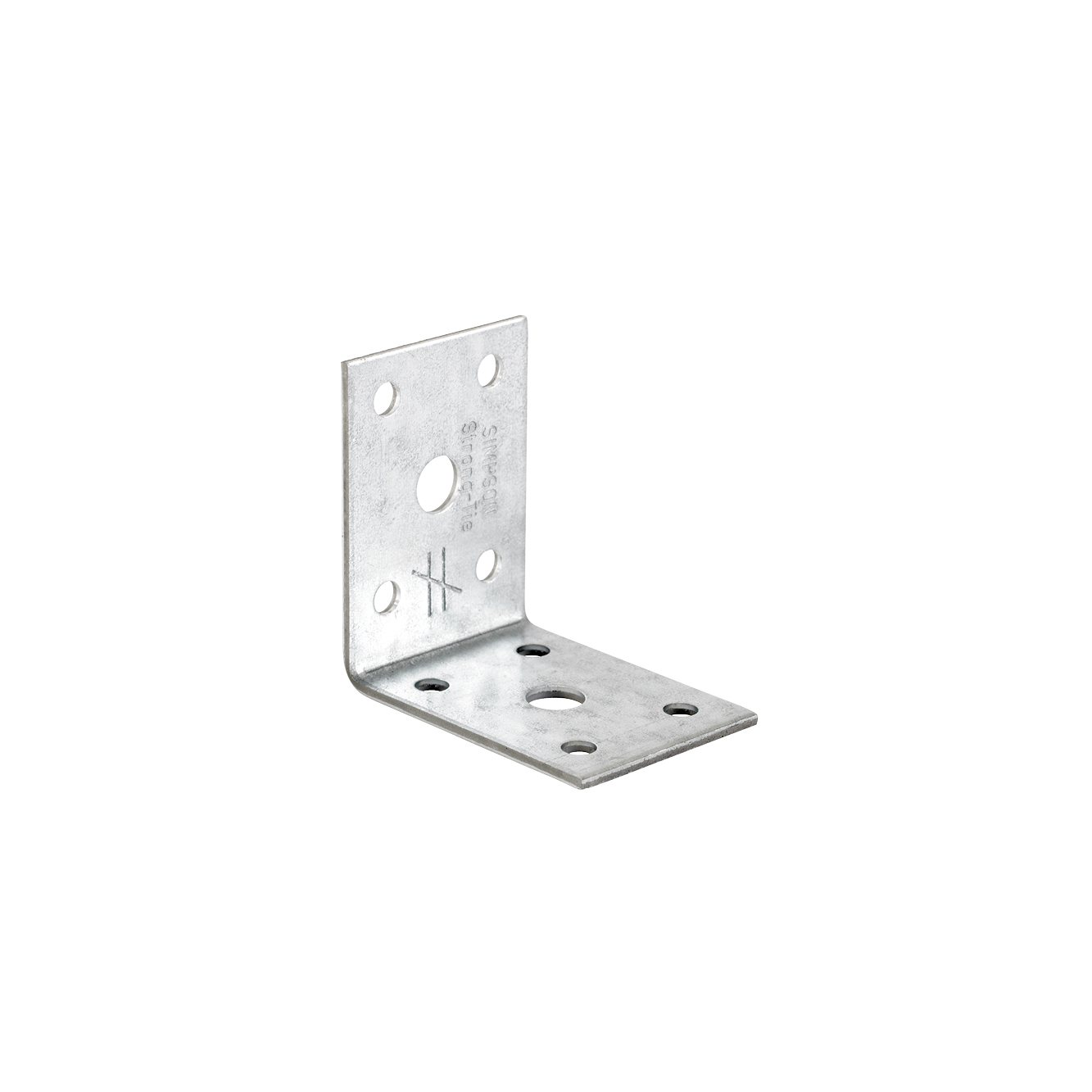

AC35350

Vinkelbeslag

AC35350 vinkelbeslag brukes ved små bjelkedimensjoner i tre-tre skjøter, eller til skjøting av trebjelke til betong. Det skal alltid brukes to vinkelbeslag per skjøt.

Anvendelsesklasse 2

Produktinformasjon

Bilder

Egenskaper

Materiale

  • Stålkvalitet:
    Galvanisert stål S250GD + Z275 i henhold til EN 10346
  • Korrosjonsbeskyttelse:
    275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm
  • Finnes også i en rustfri utgave: AC35350S og AC35350S2

Fordeler

  • Kompakt vinkel
  • Forskjellige innfestingsmuligheter avhengig av hvilket emne vinkelen skal settes fast i – CNA kamspiker, CSA beslagskruer eller M8 bolt

Applikasjoner

Skjøter

  • Tre-tre skjøter
  • Tre-betong skjøter

Bruksområder

  • Brukes i skjøter med små materialdimensjoner

Tekniske data

Dimensjoner

Dimensjoner

Art. nr. NOBB nr. Dimensjoner [mm] Huller flik A Flik B
A B C t Ø5 Ø8,5 Ø5 Ø8,5
AC353502899851650503524141

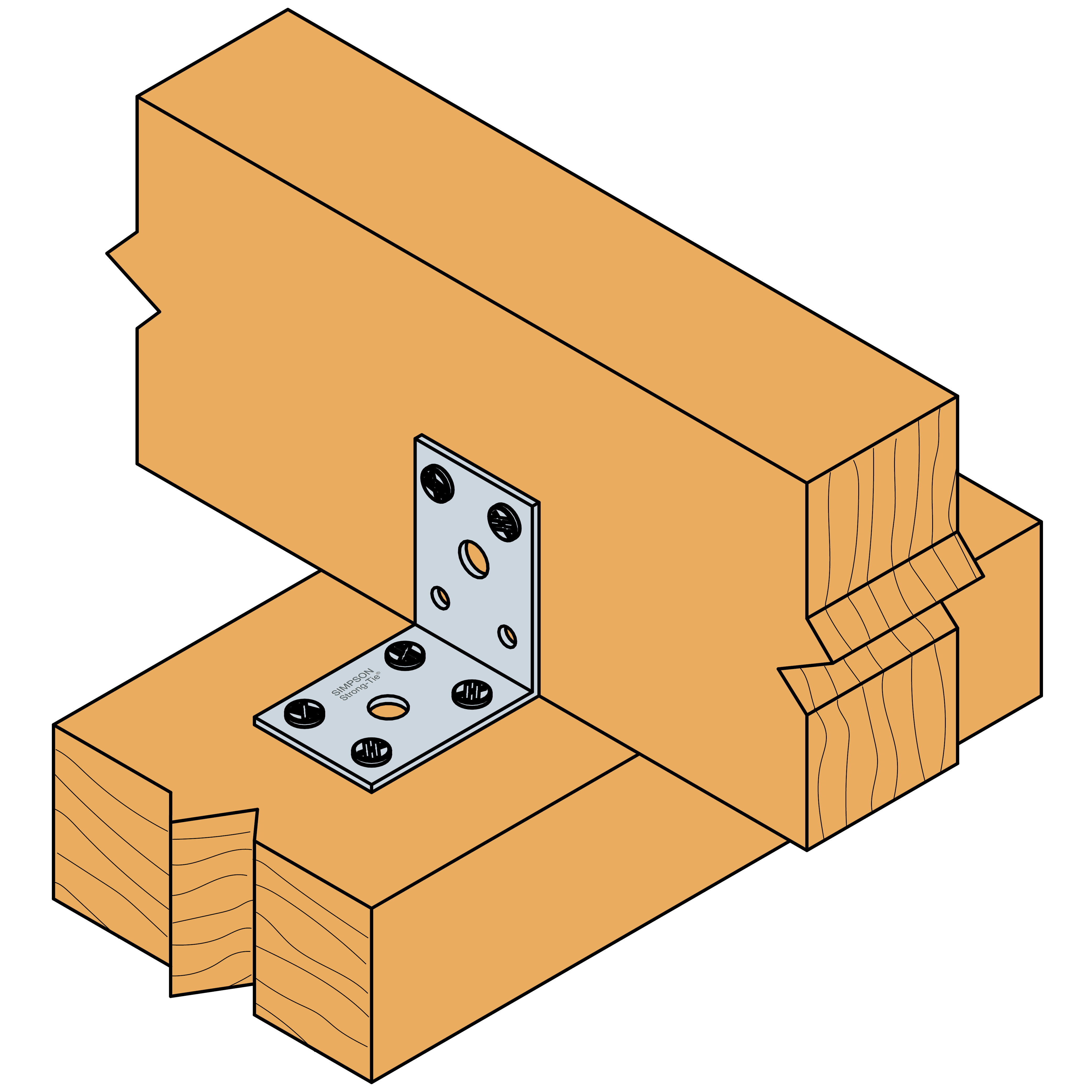

Installasjon

Installasjon

Innfesting

  • Til innfesting i tre brukes CNA4,0xℓ kamspiker eller CSA5,0xℓ beslagskruer
  • Til innfesting i betong brukes en M8 bolt

CAD bibliotek

DWG (2D) REVIT (2D) DWG (3D) REVIT (3D) SAT XML
