Vinkelbeslag - AJ | Simpson Strong-Tie

AJ vinkelbeslag brukes til bjelke-bjelke skjøter og andre steder i bærende trekonstruksjoner, der det stilles store krav til bæreevnen.

Teknisk dataark

CE-merket

Avtalegrunnlag

Anvendelsesklasse 2

Tilgjengelig i Connestor Selector

Produktinformasjon

Bilder

Egenskaper

Materiale

Stålkvalitet:
Galvanisert stål S250GD + Z275 i henhold til EN 10346
Korrosjonsbeskyttelse:
275 g/m2 på begge sider – i henhold til en sinklagstykkelse på ca. 20 μm

Fordeler

Sterk vinkel i forskjellige bredder

Applikasjoner

Skjøter

Tre-tre skjøter

Bruksområder

I bærende trekonstruksjoner, der det stilles store krav til bæreevnen

Tekniske data

Dimensjoner

Dimensjoner

Art. nr.	NOBB nr.	Dimensjoner [mm]				Huller flik A	Huller flik B
Art. nr.	NOBB nr.	A	B	C	t	Ø5	Antall
AJ60416	43910818	164	84	60	4	8	7
AJ80416	22998686	164	84	80	4	11	9
AJ99416	28994275	164	84	100	4	12	11

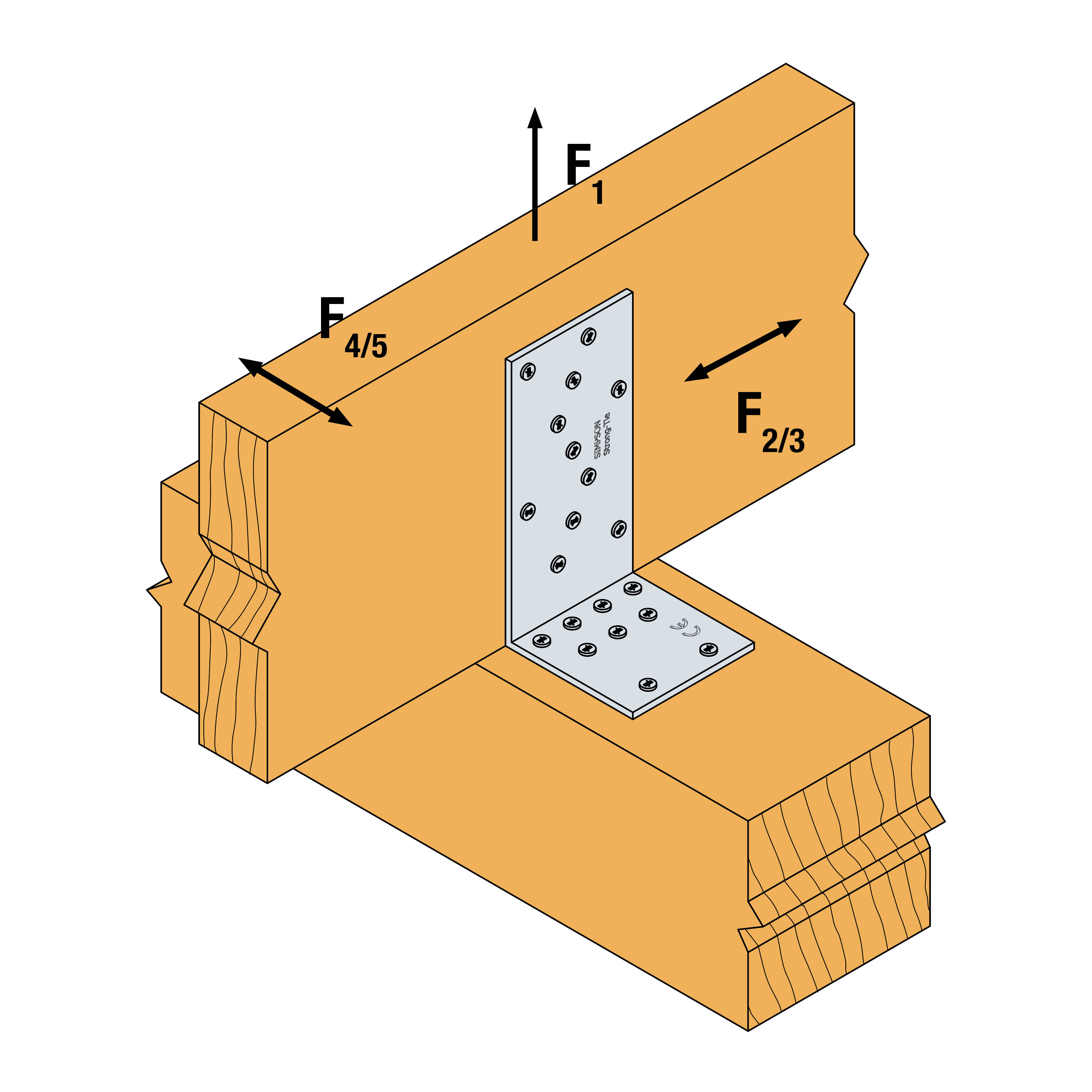

Karakteristisk bæreevne - Bjelke-bjelkesamling

Art. nr.	Utspikring				Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN]
	Flik A		Flik B		R_1,k	R_2/3,k	R_4/5,k *
	Antall	Type	Antall	Type	R_1,k	R_2/3,k	R_4/5,k *
AJ60416	8	CNA4.0x40	7	CNA4.0x60	11.1/kmod^0.2	7.8	4.1/kmod^0.25
AJ80416	11	CNA4.0x40	9	CNA4.0x60	15.3/kmod^0.2	10	5.5/kmod^0.25
AJ99416	12	CNA4.0x40	11	CNA4.0x60	19.3/kmod^0.1	13	7.1/kmod^0.25

* bestemt for bjelkebredde b = 75 mm og eksentrisitet e = 130 mm.

k_mod er modifikasjonsfaktoren for den lastgruppen som den søkte bæreevnen tilhører.

**Utspikring: Full utspikring med CNA4,0x40 kamspiker i den loddrette fliken og CNA4,0x60 kamspiker i den vannrette fliken. Hvis åsen er hindret i å rotere, vil bæreevnene R_1,k og R_2/3,k i en skjøt med bare ett vinkelbeslag være halvparten av tabellverdien. Hvis åsen kan rotere, se ETA.

Eksempel
2 vinkelbeslag AJ99416 i bjælke-bjælkesamling, lastgruppe: medium; k_mod = 0,8. Åsens bredde b = 100 mm. Fuld udsømning med 12 stk. CNA4,0x40 kamsøm i den lodrette flig og 11 stk. CNA4,0x60 kamsøm i den vandrette flig.

Laster: F_1,d = 6,7 kN og F_5,d = 1,8 kN virkende e = 160 mm over bjælken. Da åsens bredde b og afstanden e er forskellig fra værdierne, må bæreevnen findes i ETA.

R_1,d = tabelværdi x k_mod / γ_M = (19,3 / 0,8^0,1) x 0,8 / 1,35 = 11,7 kN

R_5,d = min. ((7,93 x 100 + 174) / (160-4) / 1,35 = 4,6); (10,9 / 1,35 = 8,1)) = 4,6 kN
