Vinkelbeslag til montering av sperr
ADR vinkelbeslag brukes hovedsaklig til skjøter på betong, men kan også brukes til tre-tre samlinger.
To av vinkelbeslagene, ADR6191 og ADR6292, har et ovalt hull, noe som gjør skjøten justerbar. Det er bare vinkelbeslagene med runde hull, ADR6090 og ADR6035, som er CE-merket.
CE-merket
Avtalegrunnlag
Anvendelsesklasse 2
Tilgjengelig i Connestor Selector
Produktinformasjon
Bilder
Egenskaper
Applikasjoner
Tekniske data
Dimensjoner
Dimensjoner
| Art. nr. | NOBB nr. | Dimensjoner [mm] | Huller flik A | Flik B | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 | Ø10x27 | Ø5x30 | Ø12x40 | Ø5 | Ø12 | Ø12x20 | Ø10,5x20 | Ø10,5x40 | ||

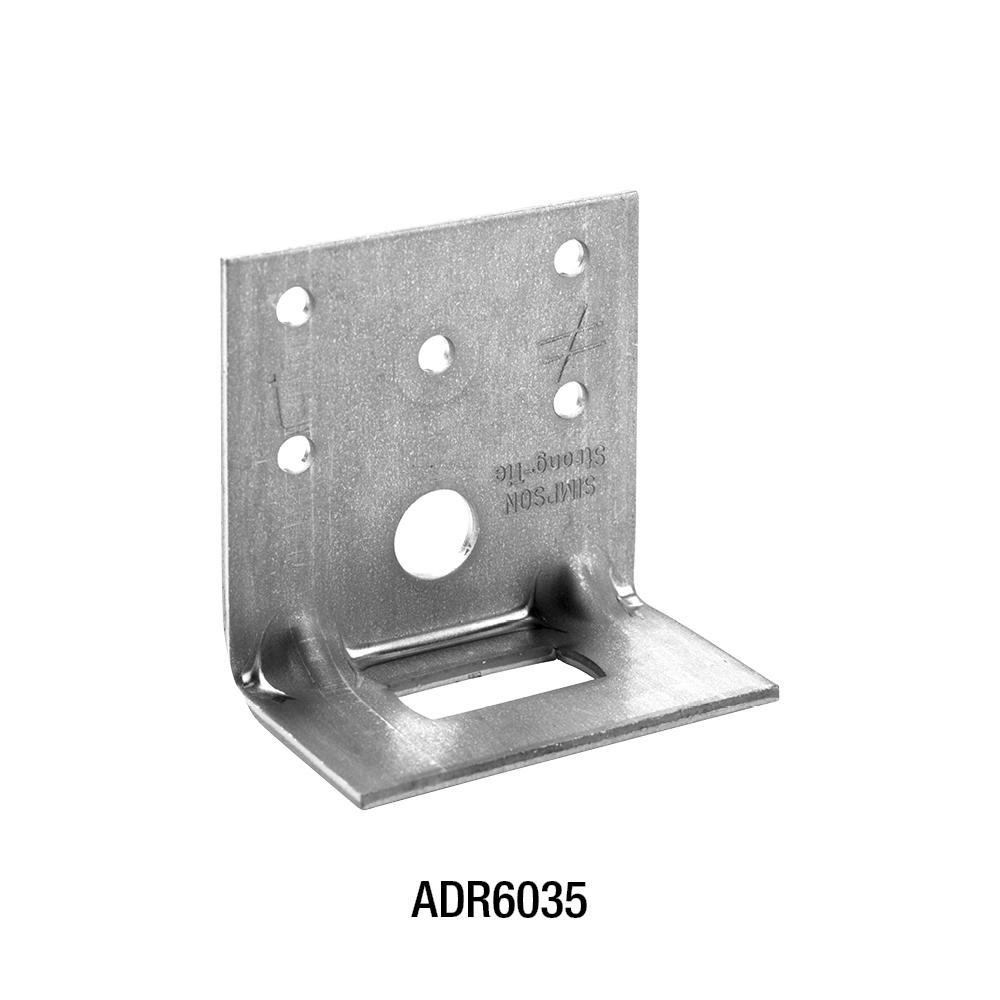

| ADR6035 | 44191662 | 60 | 37 | 60 | 2.5 | - | 1 | - | - | 5 | 1 | - | - | - |

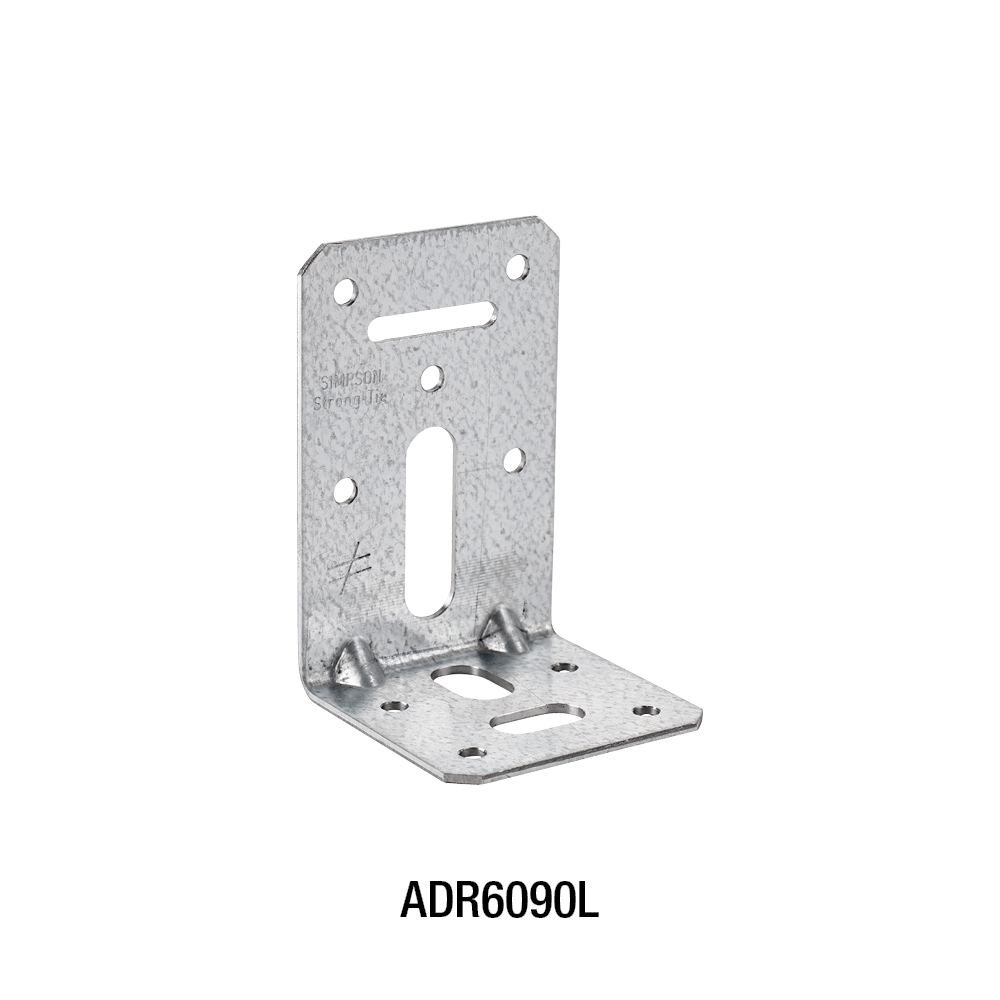

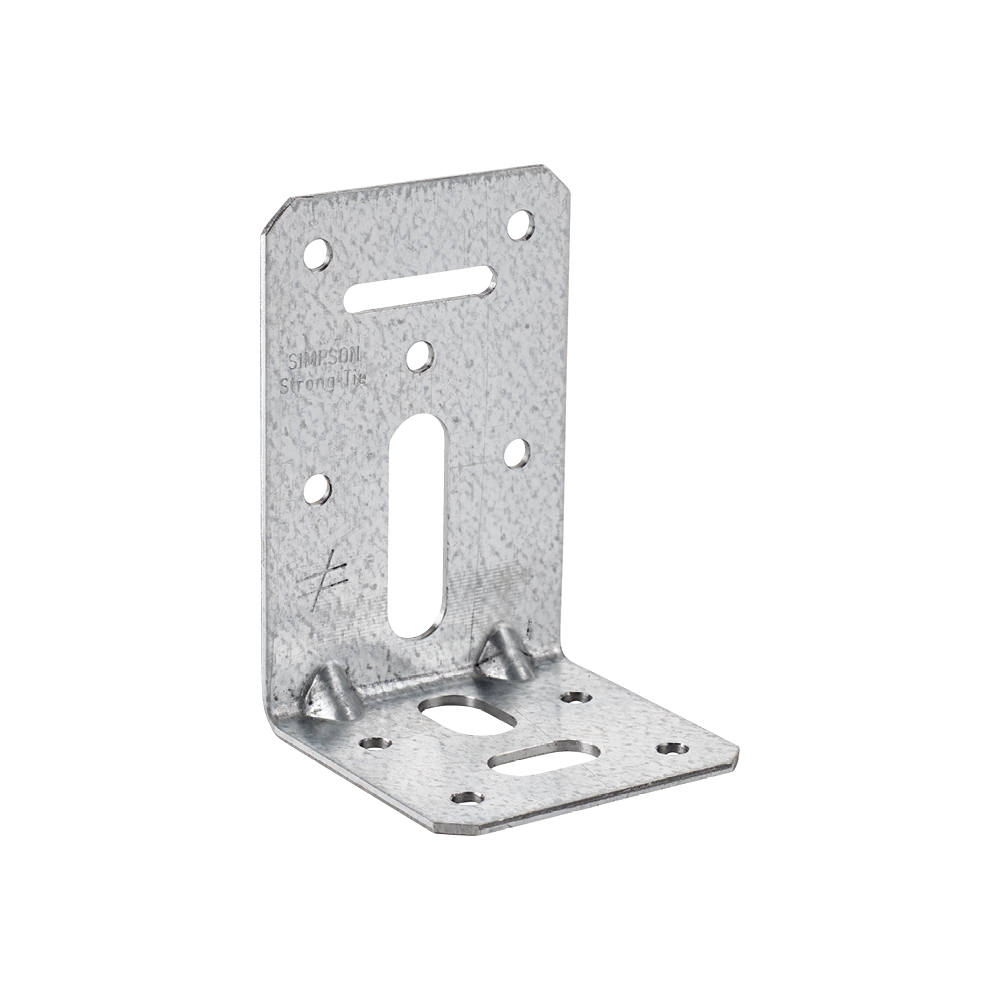

| ADR6090L | 51432776 | 90 | 60 | 60 | 2 | 5 | - | 1 | 1 | 4 | - | 1 | 1 | - |
*Foreløpig ingen ETA / uten CE-merket.
Karakteristisk bæreevne - Full utspikring
| Art. nr. | Karakteristisk bæreevne - Tre-Tresamling - Maks utspikring | |||
|---|---|---|---|---|
| Utspikring | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN] | |||
| Flik A | Flik B | R1.k | ||
| Antall | Antall | CNA4.0x40 | CNA4.0x60 | |
| ADR6090L | 3 | 2 | 2.6 / kmod^0.3 | min [3.6/kmod^0.3 ; 3.0/kmod] |
kmod er modifikationsfaktoren for den lastgruppe, som den søgte bæreevne tilhører. Hvis åsen er forhindret i at rotere, vil bæreevnen i en samling med kun et vinkelbeslag være halvdelen af tabelværdien. Hvis åsen kan rotere, se ETA.
Kontroll
Ved kombinasjon av laster skal følgende kontolleres:

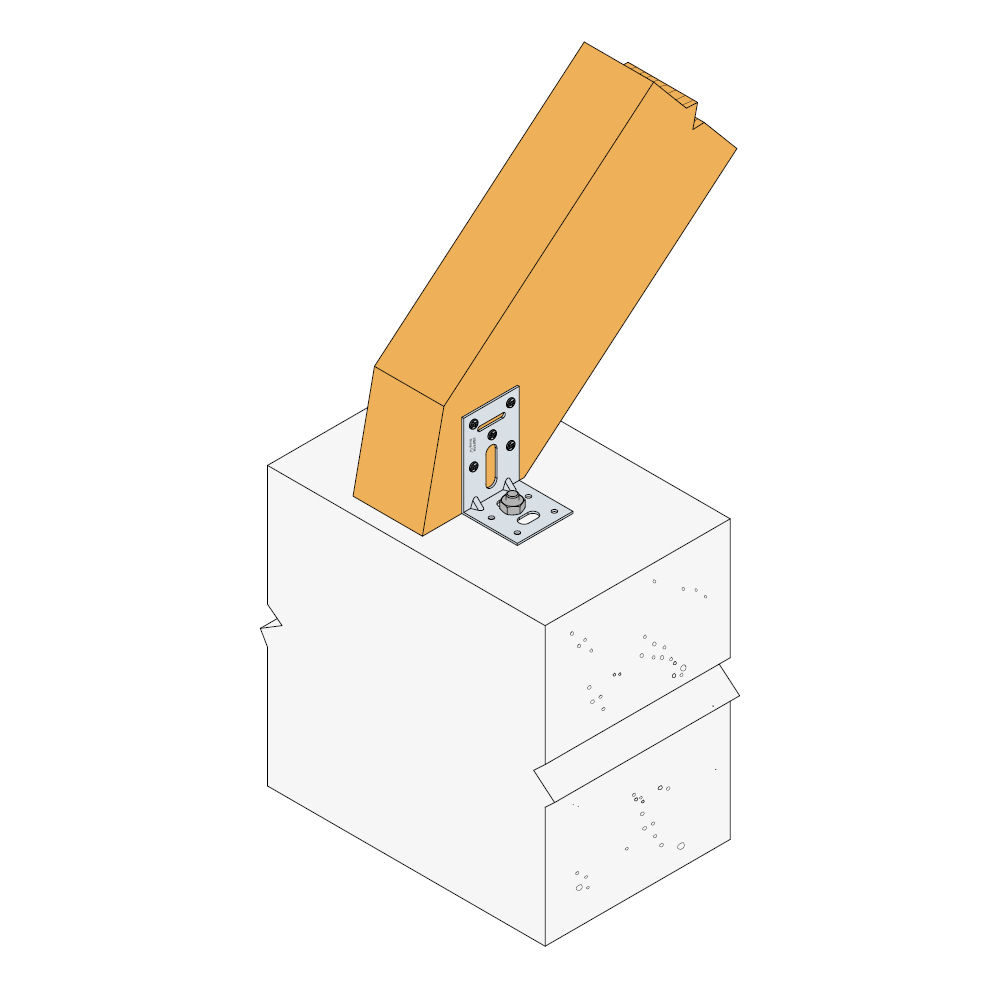

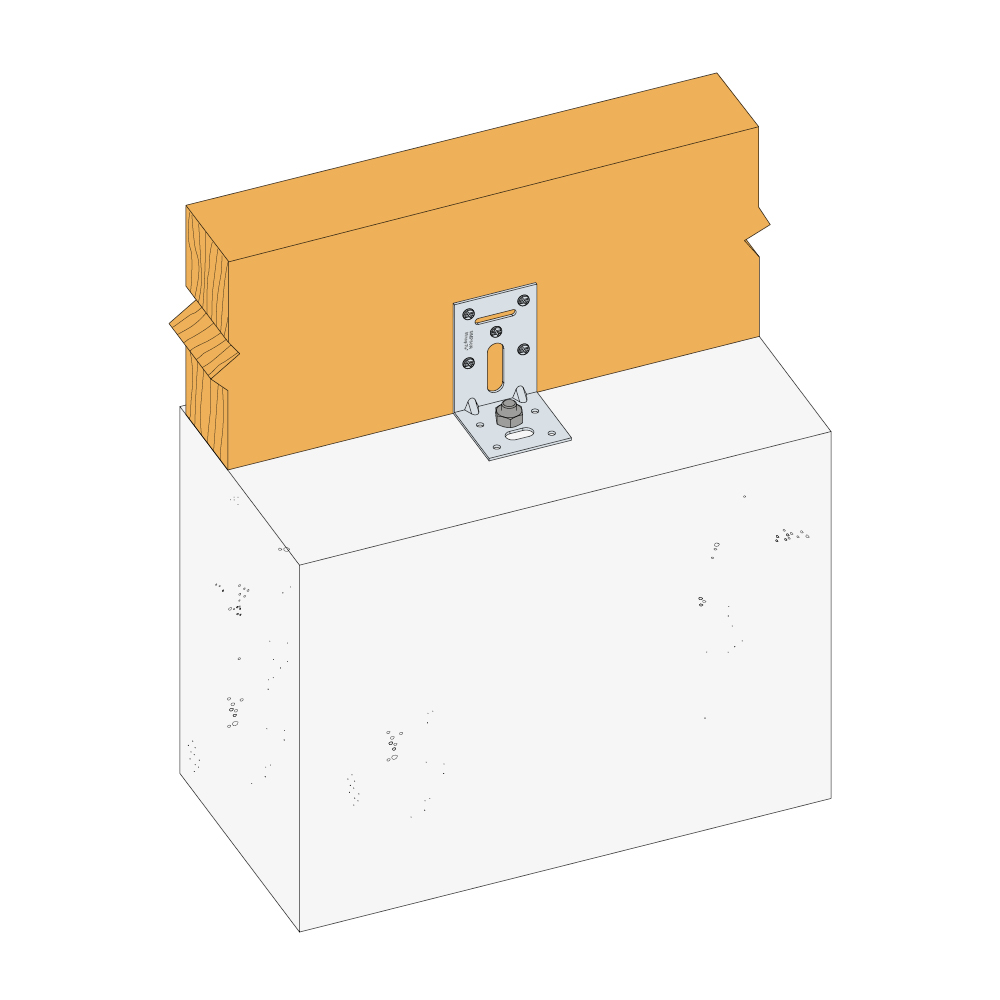

Product capacities - timber to concrete
| Art. nr. | Karakteristisk bæreevne - Bjelke-betongsamling | |||||
|---|---|---|---|---|---|---|
| Utspikring | Karakteristisk bæreevne - 2 vinkelbeslag pr. samling [kN] | |||||
| Flik A | Flik B | R1.k | ||||
| Antall | Type | Antall | Type | CNA4.0x40 | CNA4.0x60 | |
| ADR6090L | 5 | CNA | 1 | M10* | min [15.5 ; 9.9/kmod] | 9.9 / kmod |
* Bolt, f.eks. WA, BoAX II eller lignende, disse skal dimensjoneres separat
** R1,k belastningsverdier for et lastbærende punkt f = 20 mm
Eksempel

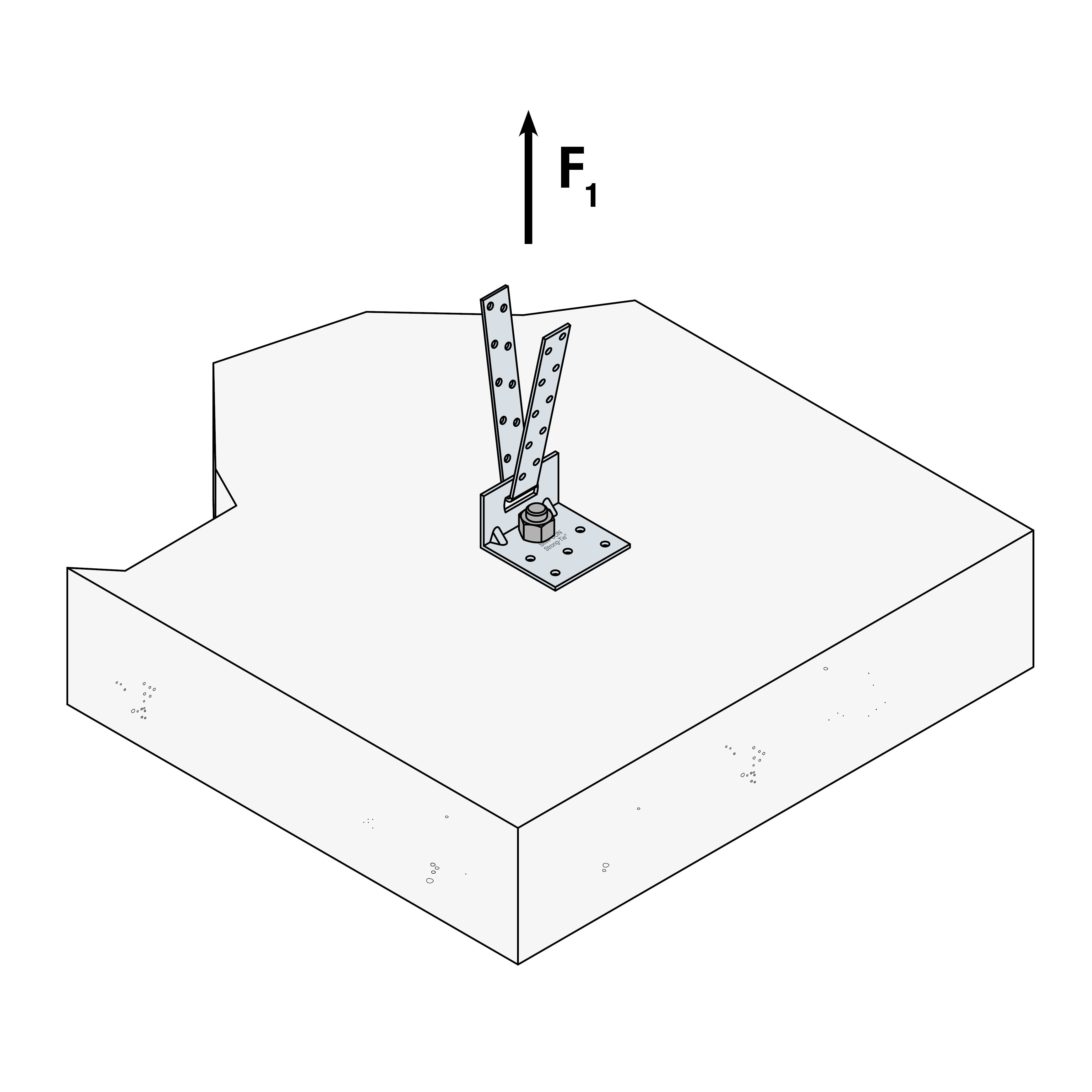

Et vinkelbeslag ADR6090 i samling mellem bjælke og beton, lastgruppe: kort; kmod = 0,9. Last: F1,d = 0,9 kN virkende med ekscentricitet f = 15 mm. Da ekscentriciteten f er forskellig fra den, der en anvendt i tabellen, skal bæreevnen findes i ETA.
R1,d = min. ((86,5 / (15+22) / 1,35 = 1,7); (35 / (15+8) / 1,35 = 1,1))
= 1,1 kN > 0,9 kN » OK
Kontroll
Ved kombinasjon av laster skal følgende kontolleres:
belastningsverdier for et lastbærende punkt
